Установка вибрационная поверочная ВМВП | АО «Вибро-прибор»

Главная » Продукция » Контрольно-проверочная аппаратура » Установка вибрационная поверочная ВМВП


Установка вибрационная поверочная ВМВП (далее — вибростенд) является эталоном 2-го разряда и предназначена для поверки и калибровки аппаратуры контроля вибраций, пьезоэлектрических и токовихревых вибропреобразователей в процессе эксплуатации.


Вибростенд ВМВП сертифицирован как средство измерения и занесен в Государственный реестр средств измерения под номером 68087-17.


Межповерочный интервал — 2 года.


Основные преимущества вибростенда ВМВП:


  1. Компактность — вибростенд состоит из вибрационной установки ВУ и модуля питания МП, на корпусах которых закреплены ручки для переноса вибростенда.


  2. Автономное питание — модуль питания МП имеет встроенный аккумулятор, благодаря чему вибростенд  ВМВП обеспечивает поверку аппаратуры непосредственно на объекте без проведения демонтажных работ.


  3. Встроенный вольтметр — наличие встроенного вольтметра позволяет проводить поверочные работы без подключения дополнительных измерительных приборов. Отображение задаваемых и измеренных сигналов осуществляется при помощи дисплея вибростенда ВМВП.


  4. Встроенный преобразователь заряда — наличие встроенного преобразователя заряда позволяет проводить поверку пьезоэлектрических вибропреобразователей с выходом по заряду и с выходом по напряжению (датчики ICP).


  5. Высокая точность воспроизведения и измерения параметров вибрации  — вибростенд осуществляет воспроизведение и измерение параметров вибрации с высокой точностью  благодаря метрологическим и техническим характеристикам, соответствующим эталону 2-го разряда.


Метрологические и технические характеристики вибростенда ВМВП:


































































Наименование параметра


Значение


1  Рабочий диапазон воспроизводимых параметров вибрации:


      — амплитудного значения виброускорения, м/с2


 от 0,4 до 100


      — амплитудного значения виброскорости, мм/с


от 0,8 до 200


      — амплитудного значения виброперемещения, мм


от 0,005 до 0,25


2  Рабочий диапазон частот воспроизводимых параметров вибраций, Гц:


     — виброускорения


от 10 до 5000


     — виброскорости


от 10 до 1000


     — виброперемещения


от 10 до 500


3  Коэффициент гармоник воспроизводимых параметров вибраций, %, не более


± 10


4  Относительный коэффициент поперечного движения вибростола, %, не более


* 63 Гц – частота собственного резонанса вибростенда


± 20*


5  Пределы допускаемой основной относительной  погрешности воспроизводимых параметров вибраций, %:


     — на частоте 80 Гц (при воспроизведении виброскорости и


       виброперемещения)


± 2


     — на частоте 160 Гц (при воспроизведении виброускорения)


± 2


     — в диапазоне частот от 30 до 5000 Гц


± 4


     — в диапазоне частот от 10 до 5000 Гц


± 5


6  Уровень собственных шумов в рабочей полосе частот, не более:


      — при воспроизведении виброускорения, м/с2


0,04


      — при воспроизведении виброскорости, мм/с


0,06


      — при воспроизведении виброперемещения, мм


3 × 10,0-4


7  Индукция магнитного поля рассеяния на расстоянии 10 мм от поверхности вибростола, мТл, не более


10


8  Максимальная нагрузочная масса, кг, не более


0,7


9  Диапазон измерения сигналов:


9. 1  Диапазон измерения напряжения постоянного тока, В


0,3 – 10,0


9.2  Диапазон измерения постоянного тока, мА


0,5 – 20,0


9.3  Диапазон измерения размаха напряжения переменного


       тока в рабочем диапазоне частот от 10 до 5000 Гц, мВ


14,0 — 2000


10  Относительная погрешность измерения электрических сигналов, %:


 — напряжения постоянного тока и постоянного тока


± 1,0


 — размаха напряжения переменного тока


± 2,0


11  Относительная погрешность встроенного виброметра, %, не более:


     — на частоте 80 Гц (при воспроизведении виброскорости и


       виброперемещения)


± 1,5


     — на частоте 160 Гц (при воспроизведении виброускорения)


± 1,5


     — в диапазоне частот от 30 до 5000 Гц


± 3


     — в диапазоне частот от 10 до 5000 Гц


± 4


12  Электрическое питание, В:


      — напряжением постоянного тока


24,0 ± 2,4


      — напряжением переменного тока частотой (50 ± 1) Гц


187 — 242


13  Потребляемая мощность, ВА, не более


200


14 Характеристики встроенного преобразователя заряда


14. 1  Диапазон преобразуемых зарядов, пКл


5 — 2500


14.2  Коэффициент преобразования встроенного преобразователя заряда, мВ/пКл


1,0


14.3 Относительная погрешность коэффициента преобразования встроенного преобразователя заряда, %


± 1,5


14.4  Неравномерность АЧХ встроенного преобразователя заряда в полосе частот (10 — 5000) Гц, %


± 2,0


15  Время непрерывной работы, ч, не менее


8,0


16  Время готовности к работе после включения электропитания, мин, не более


5


17  Габаритные размеры (длина x высота x ширина), мм, не более:


      — вибрационной установки ВУ


550 х 400 х 250


      — модуля питания МП


450 х 300 х 150


18  Масса, кг, не более:


      — вибрационной установки ВУ


25,0


      — модуля питания МП


12,0


19  Электрическая прочность изоляции при воздействии испытательного напряжения в течение 1 минуты, В:


      — в нормальных условиях


1500


      — в условиях повышенной влажности


900


20  Сопротивление изоляции, МОм, не менее:


     — в нормальных условиях


20


     — в условиях повышенной температуры


5


     — в условиях повышенной влажности


1


21  Прочность при транспортировании в упакованном виде:


 — число ударов в минуту


40 — 80


 — пиковое ударное ускорение, м/с2 (g)


29,43 (3)


 — продолжительность воздействия, ч


1


22  Средняя наработка на отказ, ч, не менее


5000


23  Срок службы, лет


10






Руководство по эксплуатации ВМВП




54962-13: Установка вибрационная поверочная низкочастотная

Назначение

Установка вибрационная поверочная низкочастотная предназначена для воспроизведения виброускорений.

Описание

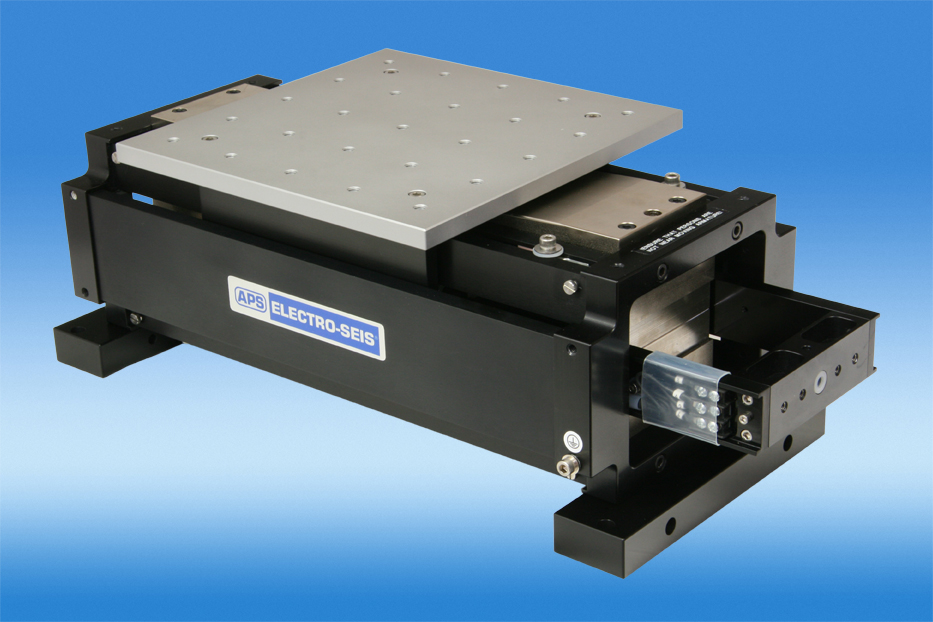

Установка вибрационная поверочная низкочастотная (далее виброустановка) состоит из: вибростенда низкочастотного электродинамического модели APS-500 (фирма «APS Dynamics, Inc», США) с усилителем мощности модели APS-125 (фирма «APS Dynamics, Inc», США), преобразователя виброизмерительного АР06 с усилителем заряда дифференциальным модели АQ05-Д.1.001, анализатора спектра ZET 017.

Вибростенд низкочастотный электродинамический преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола.

Конструктивно вибростенд низкочастотный электродинамический состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода анализатора спектра ZET 017. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока.

Параметры вибрации определяются с помощью преобразователя виброизмерительного АР06 (далее вибропреобразователь), установленного на вибростол, усилителя заряда дифференциальным модели АQ05-Д.1.001, анализатора спектра ZET 017.

Внешний вид виброустановки приведен на рис.1.

Схема защиты от несанкционированного доступа приведена на рис 2.

Таблица 1

Наименование характеристики

Значение характеристики

Диапазон воспроизводимых частот, Гц

От 0,5 до 200

Диапазон воспроизводимых амплитуд виброускорений, м/с2

От 1 до 60

Коэффициент гармоник воспроизводимых виброускорений в рабочей полосе частот, %, не более

10

Относительный коэффициент поперечного движения вибростола, %, не более

20

Пределы допускаемой основной относительной погрешности виброустановки, %

±10

Уровень собственных шумов в рабочей полосе частот, выраженный в единицах виброускорения, м/с2, не более

0,2

Напряжение питания промышленной сети, В

(220 ± 4,4)

Частота переменного тока сети питания, Г ц

(50 ± 0,5)

Потребляемая мощность, В-А, не более

300

Время подготовки к работе, ч, не более

0,5

Время непрерывной работы, ч, не менее

8

Масса, кг, не более

вибростенда APS-500

64,0

усилителя мощности APS-125

21,0

вибропреобразователя АР06

0,165

усилителя заряда дифференциального модели

А005-Д. 1.001

0,100

анализатора спектра ZET 017

0,4

Габаритные размеры, мм, не более

вибростенда APS-500

800; 240; 300

усилителя мощности APS-125

480; 100; 460

вибропреобразователя АР06

Диаметр 35,0; 30

усилителя заряда дифференциального модели

А005-Д.1.001

30; 36; 90

анализатора спектра ZET 017

180; 110; 40

Средняя наработка на отказ, ч

5000

Средний срок службы, лет

10

Условия эксплуатации:

—    температура окружающего воздуха……………..от 18 до 25 °С

—    относительная влажность воздуха. …………………(65 ± 20) %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность виброустановки приведена в таблице 2. Таблица 2

Наименование

Тип

Ко-

личе

ство

Вибростенд низкочастотный электродинамический, зав. № 1134

модель APS-500 (фирма «APS Dynamics, Inc», США)

1

Усилитель мощности, зав. № В125Е03А12К0052

модель APS-125 (фирма «APS Dynamics, Inc», США)

1

Вибропреобразователь, зав. № 2025

модель АР06 (фирма «Гло-бал-Тест», г. Саров)

1

Усилитель заряда дифференциальный, зав. № 2001

модель А005-Д.1.001 (фирма «Глобал-Тест», г. Саров)

1

Анализатор спектра, зав. № 829

Модель ZET 017 (фирма «ЗАО «ЭТМС», г. Москва)

1

Руководство по эксплуатации

APS-500 РЭ

1

Паспорт.

APS-500 ПС

1

Поверка

осуществляется по документу МИ 1929 — 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».

Основные средства поверки: эталон 1 разряда по МИ 2070-90

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Установка вибрационная поверочная низкочастотная. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной низкочастотной

1.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2.    МИ 2070-90 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от 0,3 до 20000 Гц.

3.    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве эталона 2-го разряда
