Валы и оси Категория: Машиноведение Валы и оси Части машин и механизмов могут вращаться, двигаться поступательно или колебаться, передавая свое движение и усилия другим деталям. Наиболее распространенным движением является вращательное, при котором осуществляется вращение различных деталей на валах и осях. Валом называется деталь машины, предназначенная для передачи вращающих усилий. Вал представляет собой тело вращения цилиндрической, конической и другой формы, опирающееся на две или несколько опор. На валу закрепляются шкивы, зубчатые колеса, маховики и т. п. Части машин и механизмов могут вращаться, двигаться поступательно или колебаться, передавая свое движение и усилия другим деталям. Наиболее распространенным движением является вращательное, при котором осуществляется вращение различных деталей на валах и осях. Валом называется деталь машины, предназначенная для передачи вращающих усилий. Вал представляет собой тело вращения цилиндрической, конической и другой формы, опирающееся на две или несколько опор. На валу закрепляются шкивы, зубчатые колеса, маховики и т. п. Рис. 1. Передача вращающего момента. Некоторые из этих деталей, называемые ведущими, получают вращательное движение от постороннего источника энергии (двигателя). К другим деталям вращение передается валом. Они называются ведомыми. Таким образом, вал при своем движении обязательно передает усилие (вращающий момент), а поэтому испытывает деформации кручения и изгиба. Валы по форме разделяются на прямые или изогнутые (коленчатые), целые или составные (собранные из нескольких частей), сплошные или полые (пустотелые). Широкое распространение получили коленчатые валы. Они применяются в двигателях внутреннего сгорания, в паровых машинах, поршневых насосах (компрессорах). Длинные валы, например гребные валы кораблей, из-за сложности изготовления делают составными их (разъемными). Полые, или трубчатые, валы применяют тогда, когда необходимо уменьшить их вес или пропустить через внутреннее отверстие вала другие детали. Например, шпиндели токарных, револьверных и других станков делаются полыми. В их отверстия вставляются прутки обрабатываемого металла. Рис. 1. Виды валов: а — прямой сплошной; б — прямой пустотелый; в — кулачковый; г — коленчатый. Рис. 3. Виды осей. Если вал пе передает вращательного движения, а только поддерживает вращающиеся части, его называют осью. Таким образом, ось в отличие от вала не испытывает кручения, а подвергается лишь изгибу. Оси делятся на неподвижные (например, оси колес велосипеда, мотоцикла, передних колес автомобиля) и подвижные, которые вращаются вместе с закрепленными на них деталями (например, оси железнодорожных и трамвайных прицепных вагонов). Валы и оси воспринимают во время работы большие нагрузки. Поэтому их изготавливают из углеродистой конструкционной стали, подвергают обработке давлением и проверяют на прочность. Оси и валы быстроходных и тяжелых машин изготавливают из высококачественных (легированных) сталей, а для повышения прочности еще подвергают термической обработке. Рис. 4. Цапфы Рис. 5. Пяты. Часть вала или оси, которая находится на опоре (например, на подшипнике), называется цапфой. Цапфа, находящаяся на конце вала или оси, называется шипом. Цапфа, расположенная в промежутке между другими деталями, называется шейкой. Если на вал или ось действует продольная (осевая) нагрузка, то цапфа этого вала или оси называется пятой. Для того чтобы цапфа не сдвигалась на опоре продольно, ее диаметр делают меньше диаметра вала, что образует упорный заплечик. Размеры шипов и шеек выбираются с таким расчетом, чтобы они могли выдерживать большие нагрузки во время работы машины. Реклама: Читать далее: Подшипники Статьи по теме: Шлифовальные станки Строгальные станки Контрольные вопросы по машиноведению Измерительные инструменты Взаимозаменяемость, допуски и посадки Главная → Справочник → Статьи → Блог → Форум

Валы, оси на заказ в Кирове.

Изготовление валов и осей любой сложности по чертежам заказчика

ВАЛЫ, ОСИ

Компания «ИНПРОММАШ» предлагает валы и оси различных видов и размеров по чертежам и образцам заказчика.

— Длина валов до 3000 мм, диаметр до 1200 мм.

— Материал : все виды сталей включая «нержавейку» и жаропрочные стали.

— Термообработка валов и осей : объемная закалка, ТВЧ, цементация.

— Нарезание шпоночных пазов, шлицев, шлифовка валов

— Изготовление прямых и ступенчатых валов, валов-шестерней.



Для заказа валов необходимы чертежи или эскизы вала. Вы можете указать необходимые размеры основных параметров вала и отправить нам по эл. почте [email protected] или связаться с нами по телефону (8332) 43-04-00 и сообщить необходимые параметры.



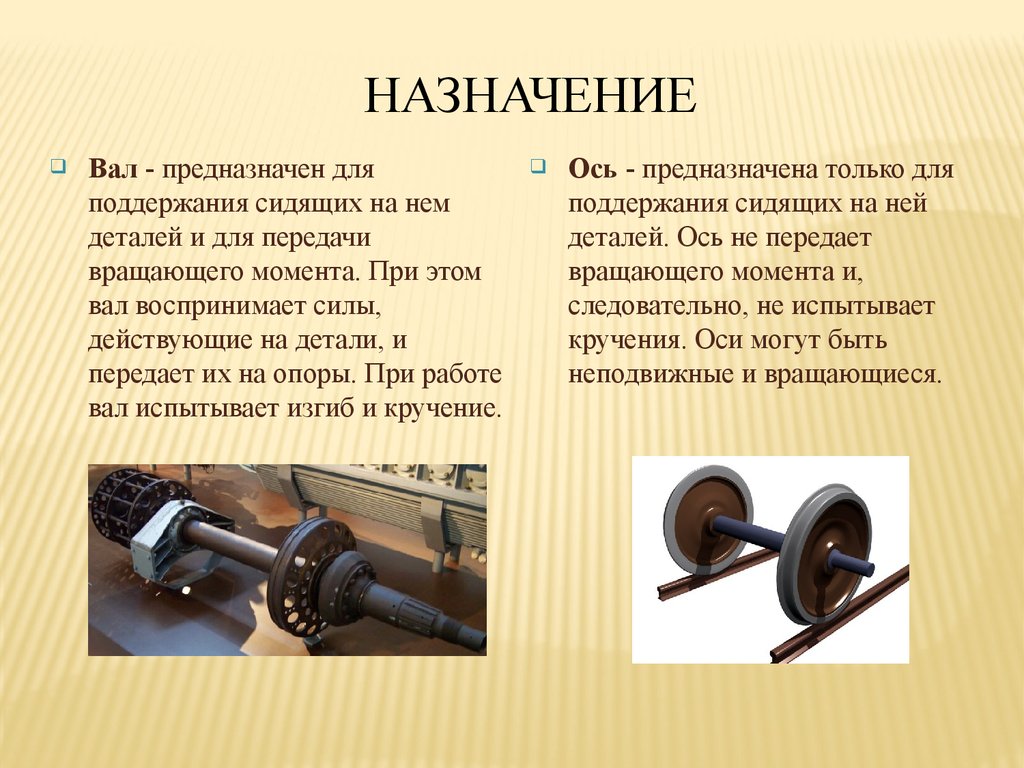

Вал — деталь машины, предназначенная для передачи вращающего момента и восприятия действующих сил со стороны расположенных на нём деталей и опор.

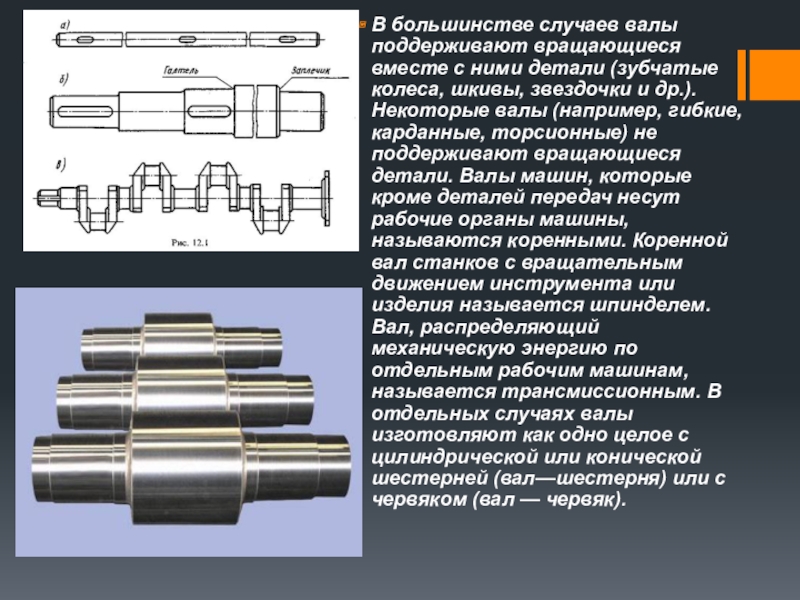

            По форме валы бывают прямые, эксцентриковые, гибкие, гладкие, ступенчатые, полые.

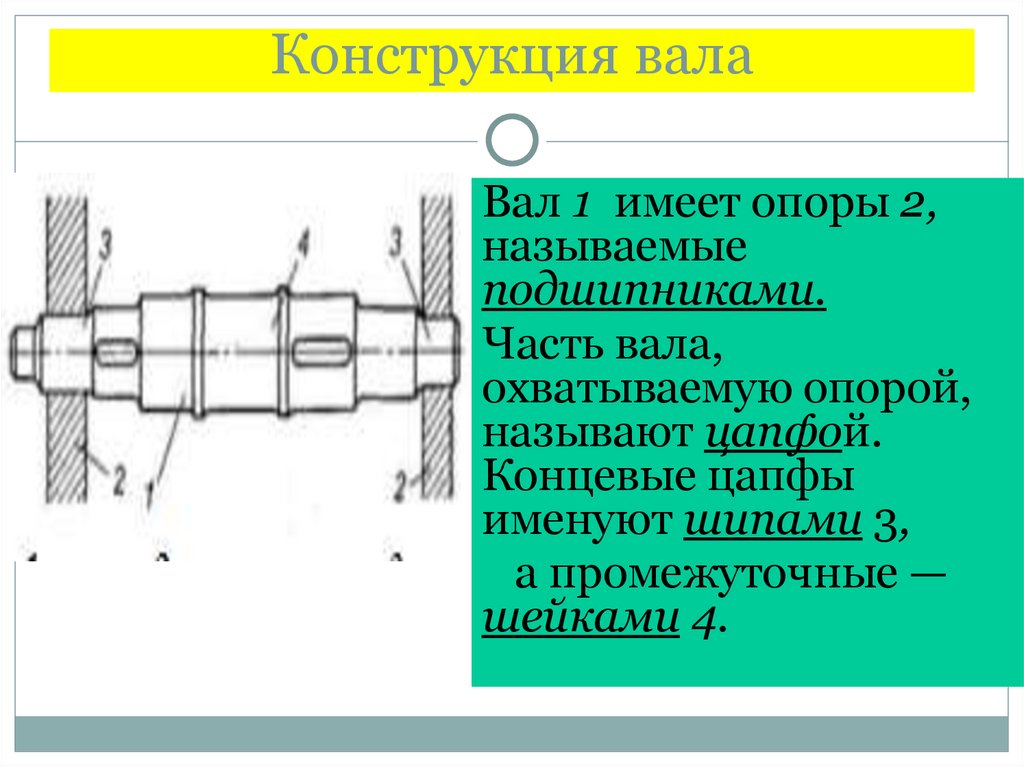

         Вал – одна из основных деталей почти всех машин и механизмов. Наиболее распространены прямые ступенчатые валы, в которых фиксирующие уступы препятствуют осевому перемещению установленных на валу деталей. Как правило на вал устанавливают шкивы, зубчатые колеса, звездочки, катки и другие детали, для передачи вращающего момента.

            При работе вал испытывает изгиб и кручение, а иногда и деформацию растяжения. Все это предъявляет к качеству изготовления валов повышенные требования.

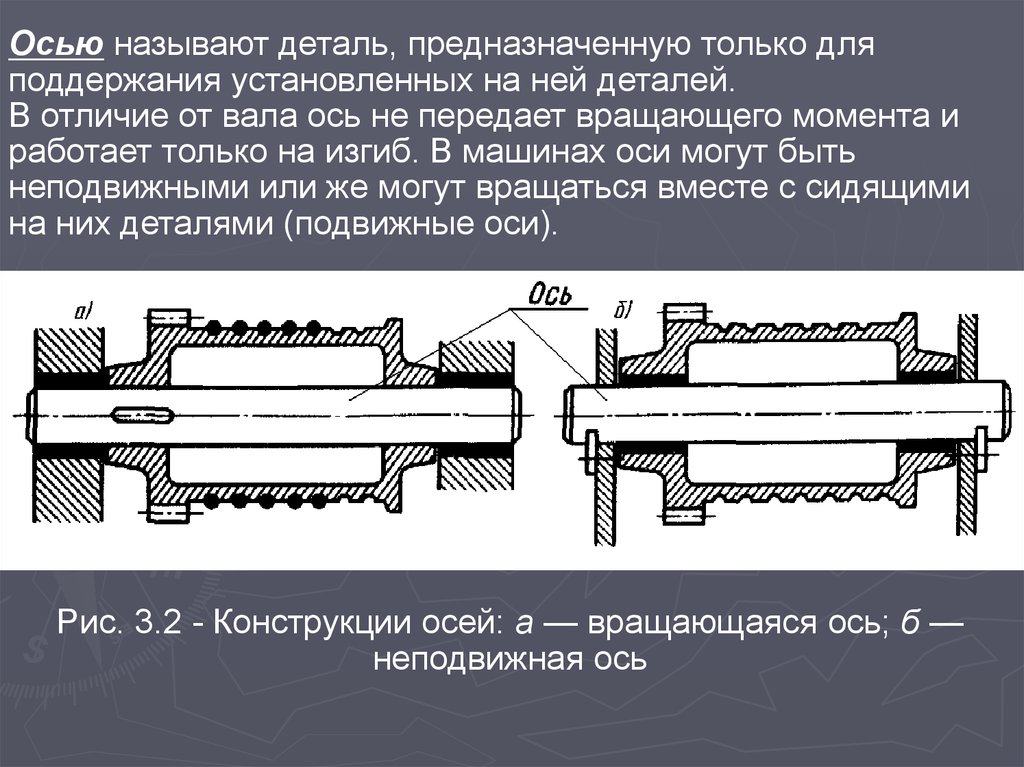

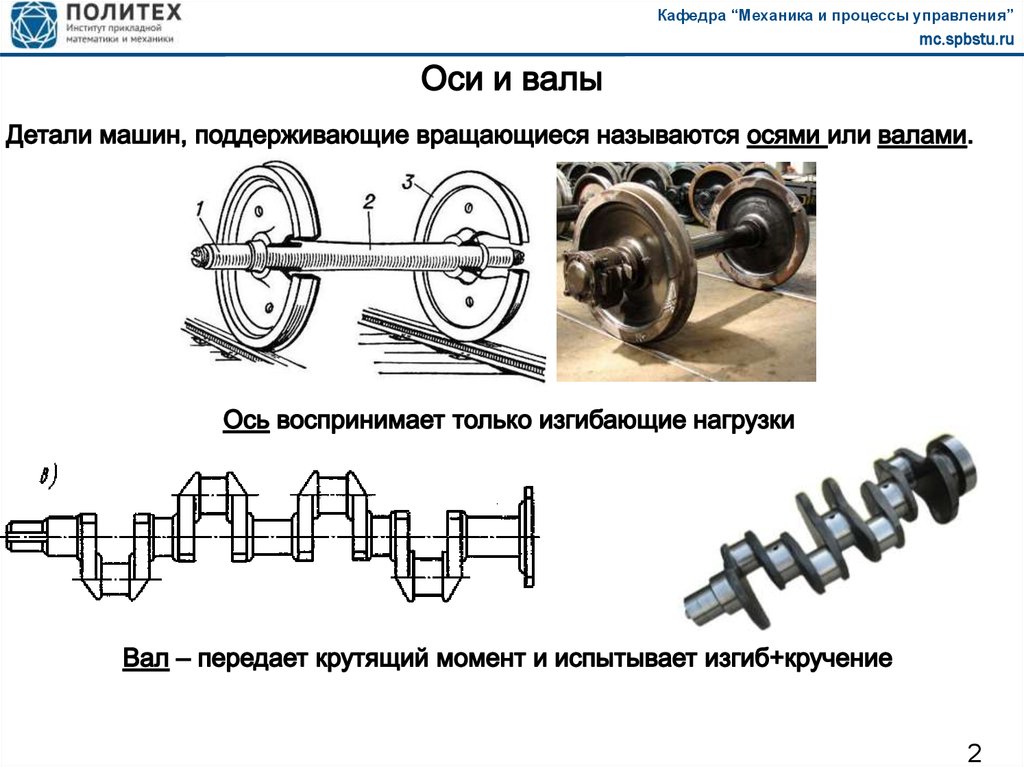

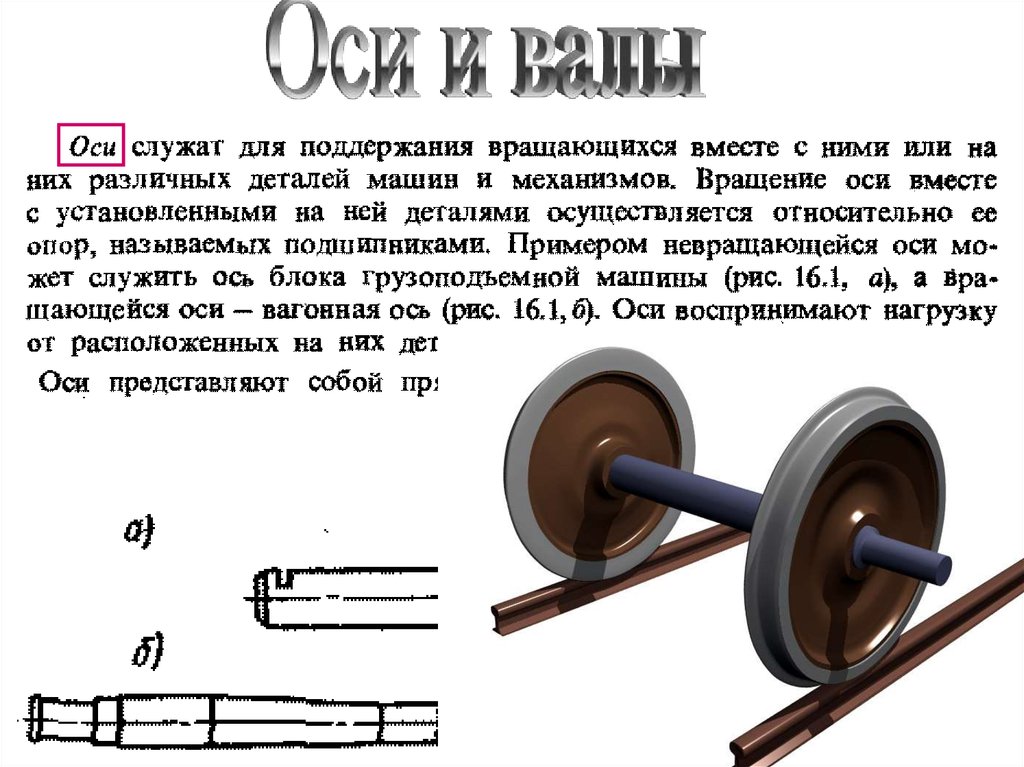

Осью называют деталь, предназначенную только для поддержания установленных на ней деталей. Оси обычно выполняются прямыми.

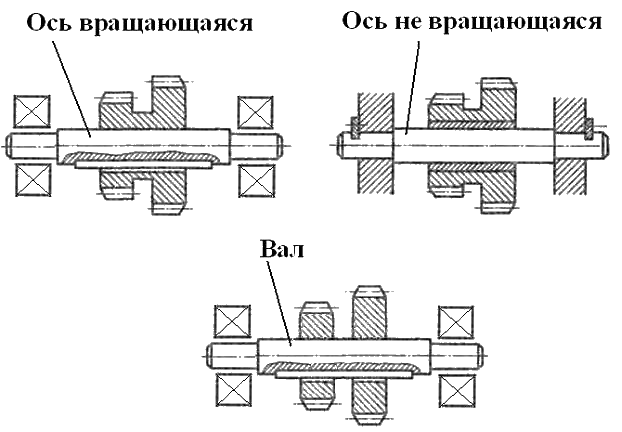

В отличие от вала ось не передает вращающего момента и работает только на изгиб. В машинах оси могут быть неподвижными или же могут вращаться вместе с сидящими на них деталями (подвижные оси).

Форма вала определяется распределением изгибающих и крутящих моментов по его длине. Правильно спроектированный вал представляет собой балку равного сопротивления. Валы и оси вращаются, испытывая знакопеременные нагрузки, напряжения и деформации. Поэтому поломки валов и осей имеют усталостный характер.

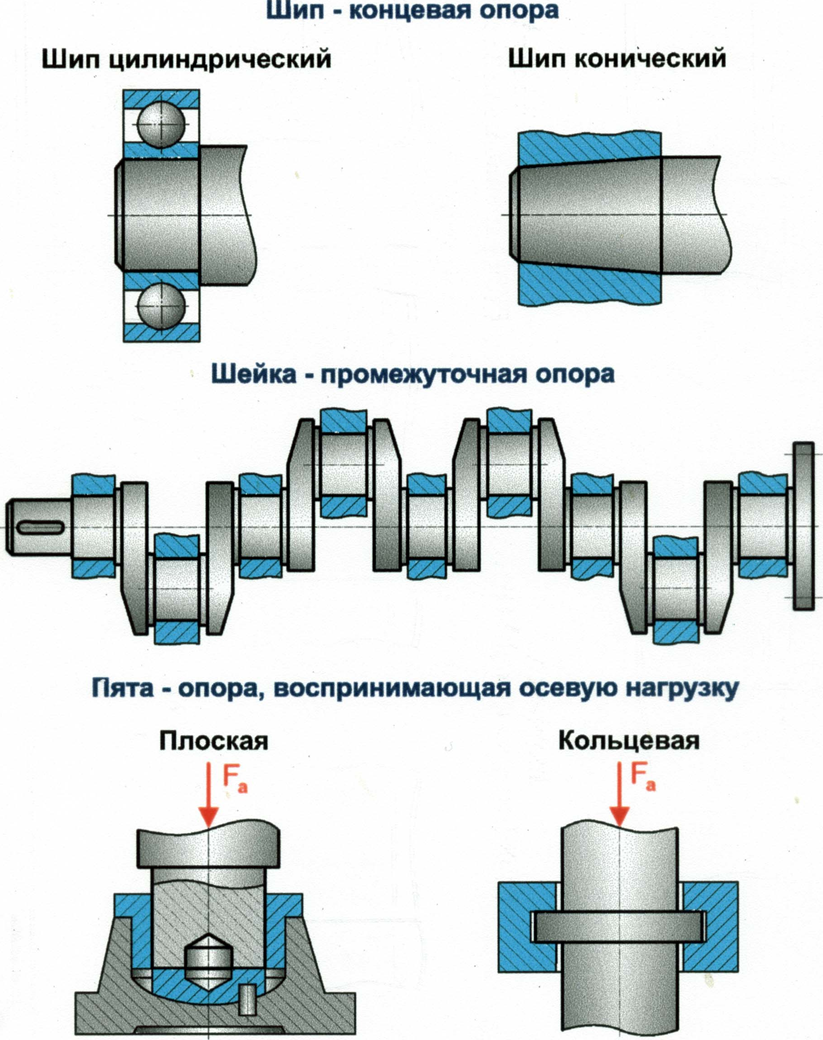

Форма валов и осей разнообразна и зависит от выполняе­мых ими функций. Иногда, валы изготавливаются совместно с другими деталями, например, шестернями, кривошипами, эксцентриками.

Для обеспечения необходимого вращения деталей вместе с осью или валом применяют шпонки, шлицы, штифты, профильные участки валов и посадки с натягом.

Основными критериями работоспособности валов и осей являются жесткость, объемная прочность и износостойкость.

В качестве материала для осей и валов чаще всего применяют углеродистые и легированные стали. Для неответствен­ных малонагруженных конструкций валов и осей применяют углеродистые стали без термической обработки. Ответственные тяжело нагруженные валы изготовляют из легированной стали.

При небольших диаметрах зубчатых колес вал и шестерню выполняют как одно целое. В этом случае материал для изготовления вала-шестерни выбирают в соответствии с требованиями, предъявляемыми к материалу шестерни.
