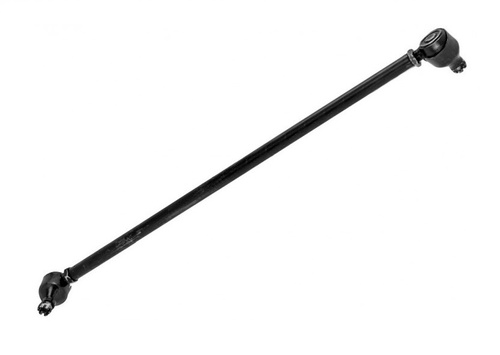

Тяга сошки рулевого управления (поперечная) усиленная УАЗ Патриот

Тяга сошки короткая УАЗ Патриот, Пикап, Карго до 2018 г.в. (с мостами спайсер)

Артикул: 3163-3414010-50

Каталожный номер 3163-00-3414010

Длина От центров наконечников: 1160 мм; Без наконечников: 1068 мм;

Вес с наконечниками: 4300 г; Вес без наконечников: 3340 г;

Материал Сталь

Комплектация Рулевая тяга, 2 рулевых наконечника в сборе

Окраска Порошковая

Установка Рулевая тяга устанавливается взамен штатной без каких-либо доработок

Описание

Отличительной чертой данной тяги является то, что она изготовлена из цельного прутка с использованием высококачественной конструкционной стали. Устанавливается Сверхпрочная рулевая тяга взамен штатной тяги, не требуя никаких доработок, укомплектовывается рулевыми наконечниками, производства белебеевского завода БЗАК, поставляемых на конвейер УАЗа, имеет возможность регулировки длинны, в зависимости от лифта подвески, устойчива к деформации.

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.

Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой».
Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.

Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.

Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»

Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.

Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.

При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.

«Почта России»

Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.

Самовывоз

Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

  Написать отзыв

Тяга рулевая поперечная УАЗ Патриот 3162-3414052 длинная, с наконечниками, АДС Эксперт

      АвтоДетальОнлайн

org/BreadcrumbList»>
1. Вы здесь:
2. Главная
3. Рулевое управление
4. Тяга рулевая УАЗ Патриот в сборе (поперечная, длинная) 3162-3414052 АДС, увеличенный ресурс

С 31 декабря 2022 по 07 января 2023 включительно магазин не работает.
Заказы, сделанные в эти дни, будут обработаны 08.01.2023

5 850,00

Количество на складе:
1

Производитель: Автодеталь Сервис ОАО

Данная рулевая тяга применяется на автомобилях :УАЗ с широкой колеей 1600 мм: (узкая колея 1450 мм). Мосты с широкой колеёй применяются на:

• УАЗ Patriot с 2005 г;
• УАЗ Patriot Pickup с 2008 г;
• УАЗ 3162 Simbir 1999-2005 г.

Рулевая тяга в сборе 3162-3414052 состоит из:

• 3162-3414054 – собственно Тяга рулевой трапеции (большая толстая центральная часть), 1 шт;
• 452-3003058-Б – Штуцер регулировочный тяги рулевой трапеции, 1 шт;
• 452-3003059 – Гайка М18*1,5 с левой резьбой, 1 шт;
• 469-3414056 – Наконечник тяги рулевой трапеции правый, 2 шт;
• 250638-П29– Гайка М18*1,5 с правой резьбой, 2 шт;

Данная рулевая тяга в сборе произведена на заводе крупного поставщика на конвейер УАЗа ОАО Автодеталь Сервис (АДС). Тяга снабжена двумя необслуживаемыми (без масленки) рулевыми наконечниками.

Сами наконечники могут иметь различную конструкцию, отличную от представленных на фото, если для вас это важно, пожалуйста, прежде чем купить Тягу рулевую УАЗ Патриот 3162-3414052, спросите, какими именно наконечниками комплектуются имеющиеся тяги. Можно запросить фото детали, которая будет вам отправлена.

Обратите внимание на то, что оба наконечника на этой тяге правые. Левая резьба находится на Штуцере 452-3003058-Б.
В Интернете, часто задают вопрос: Какие наконечники установлены на длинной рулевой тяге, оба правые или один левый, а другой правый?
Такие вопросы провоцируются ошибкой в нескольких каталогах деталей УАЗ. Например, в Каталоге УАЗ Патриот за 2007 год (страницы 141 и 142), показаны левый и правый наконечник, причем, гайки у этих наконечников показаны правильно – обе правые. Кроме ошибки на рисунке, в текстовой части каталога перепутаны каталожные номера левого и правого наконечника. Правильно: 469-3414056 – правый наконечник, 469-3414057 – левый наконечник, как и принято в большинстве случаев – четный номер – правый.
Замеры рулеткой показали, что максимальная длина тяги, при максимально выкрученных соединениях штуцера и обоих наконечников (остаток 3-4 витка резьбы) составляет примерно 1555 мм, а минимальная длина, при максимально закрученных соединениях, примерно 1485 мм. Замеры производились по осям наконечников, выставленных перпендикулярно тяге.
Возможное написание каталожных номеров: 3162-3414052, 420.3162-3414052
Встречающиеся наименования детали : —
