Бульдозер ДЗ-110 фото, технические характеристики, особенности устройства

Двигатель

ДЗ-110 оснащался дизельным четырехтактным 14,48-литровым мотором марки Д-160 с жидкостным охлаждением. При 1250 об/мин двигатель обеспечивал бульдозеру мощность в 170 «лошадей». Запас крутящего момента при существенном увеличении нагрузок составлял 25%.

В более современных вариантах ДЗ-110 устанавливались мощные агрегаты DEUTZ, ЯМЗ-236 и Cummins (180 и 190 «лошадей») с максимальным тяговым усилием в 94 кН.

Главной сборочной единицей, на которую ложатся нагрузки при эксплуатации мотора бульдозера, является литой блок цилиндров, сделанный из чугуна. Его вертикальные перегородки со стенками применяются в качестве опоры для валика декомпрессора, коленчатого и распределительного валов.

Справа от блока цилиндров в моторе Д-160 расположены люки, позволяющие осматривать шатунные и коренные подшипники. Картер с двумя сливными отверстиями плотно закрывает нижнюю часть блока.

К блоку цилиндров крепится основная часть агрегатов и сборочных единиц двигателя. На самом моторе располагается кованый стальной пятиопорный коленчатый вал с каналами для центробежной очистки и противовесами.

специализированный уравновешивающий механизм сокращает вибрации, возникающие в двигателе. Данный элемент крепится на нижней части блока четырьмя болтами и прикрывается картером. В Д-160 опять же монтируется механизм газораспределения.

Декомпрессионный механизм дизеля необходим для контроля работы впускных клапанов для облегчения функционирования коленчатого вала при регулировке или перед пуском.

В состав Д-160 входит топливоподкачивающий насос, предназначенный для передачи топлива к топливному насосу при удалении воздуха из системы.

Топливо в моторе проходит через фильтр тонкой очистки и передается к электромагнитному клапану, а затем к свече.

Технические характеристики

Гусеничный бульдозер ДЗ-110 относится к 10-му тяговому классу и отличается безотказной и стабильной трудоспособностью в самых суровых климатических условиях от -40 до +40 градусов. В зависимости от отрасли применения, возможно оснащение машины дополнительным навесным оборудованием (снегоочиститель, кусторез, древовал).

Основные технические показатели спецтехники:

Габариты (длина, ширина, высота), мм		5445*3050*3420
Гусеничная база, мм		2478
Передняя/задняя колея, мм		1880
Эксплуатационная масса, т		18,5
Удельное давление на грунт, МПа		0,05
Максимальная скорость, км/ч		вперёд – 12,2; назад – 12,05
Предельное тяговое усилие, кН		98
Базовый тип отвала	неповоротный
Объём отвала, куб. м.		1,7
Угол резанья, град		55
Максимальный подъём отвала, мм		1020
Предельное заглубление отвала, мм		650
Базовый тип рыхлителя	3-зубый
Предельное заглубление рыхлителя, мм		650
Ёмкость топливного бака, л		230 л
Расход топлива, л/час		8,4–9,3

Было выпущено несколько модификаций на базе ДЗ-110, отличающихся углами перекоса отвала, некоторыми конструктивными особенностями трансмиссии и других узлов, типом мотора.

Схема системы автоматического управления отвала бульдозера ДЗ-110

Устройство

Бульдозер ДЗ-110 – это модифицированный трактор, дополненный двумя толкающими брусьями, отвалом с ножами, винтовым раскосом, гидроцилиндром перекоса отвала, двумя гидроцилиндрами опускания и подъема отвала и трубопроводами гидросистемы. К толкающим брусьям приварены кронштейны, имеющие систему компенсации перемещений. Отвал ДЗ-110 неповоротный с углом резания 55 градусов. Максимальная высота его подъема составляет 102 мм.

Ходовая часть техники имеет тележечный тип с балансирной балкой и 3-точечной жесткой подвеской. На плотных поверхностях ДЗ-110 в отличие от моделей с рессорной подвеской чувствует себя значительно лучше. Профильная рама гусениц бульдозера имеет прямоугольную форму и оснащается 6 опорными катками с гидравлической системой натяжения. Последняя отвечает за управление отвалом.

Гидроцилиндры способны опускать и поднимать отвал ДЗ-110 со скоростью 0,2 м/с. Для исключения избыточного давления на отвал, данный элемент монтировали на сферическую опору.

В «базе» бульдозер получил 2,245-тонный трехзубный рыхлитель с заглублением в 65 см. функционально предусматривается его замена на прицепное устройство или однозубный вариант массой 1,555 тонны.

ДЗ-110 получил 4-вальную механическую 12-ступенчатую трансмиссию со сцеплением замкнутого типа, дополненным гидравлическим сервоприводом. Диапазон скоростей модели – 3,7-12,2 км/час.

В модели устанавливали каркасную кабину оператора на виброплатформе с удобным подрессоренным сидением водителя. В нем регулировались угол наклона и высота. В отдельных модификациях предусматривалась установка кондиционера.

Отрасли использования

Технические характеристики бульдозера ДЗ-110 позволяют привлекать этот вид техники для выполнения трудоёмких землеройных и других видов работ во многих сферах хозяйства:

Бульдозер ДЗ-110

• ремонт дорог – выравнивание и расчистка поверхностей, возведение насыпей;
• строительство – резание грунта и его транспортировка на небольшие расстояния;
• коммунальное хозяйство – чистка дорог от снега, ландшафтное планирование, копка траншей под коммуникации и обратная засыпка;
• нефтяная и газовая промышленность – прокладывание трубопроводов;
• сельское хозяйство;
• лесозаготовки.

Фото

Особенности ходовой части

Ходовая часть бульдозера ДЗ-110

Устройство бульдозера ДЗ-110 во многом аналогично трактору Т-170, так как именно на его основе и была разработана эта модель. Машина оснащена 12-ступенчатой (8 передних и 4 задних скоростей) трансмиссией. Ходовая часть установлена на тележку с жёсткой подвеской – это обеспечивает лучшую проходимость техники на любых грунтах по сравнению с рессорной конструкцией подвески. Гусеничные цепи оснащены опорными катками.

Чтобы машина смогла выполнять непосредственные (землеройные) функции бульдозера, она дополнительно снабжена двумя толкателями с винтовыми раскосами и гидроцилиндрами, которые держат и регулируют движение отвала. Наружная жёсткая рама придаёт прочность всей тяжёлой гусеничной машине.

Обустройство кабины бульдозера

Кабина бульдозера ДЗ-110

На ДЗ-110 установлена двухместная металлическая кабина. Специальная конструкция платформы значительно снижает вибрацию, что улучшает условия работы водителя-оператора. Кресло имеет возможности регулировки наклона и положения спинки. Предусмотрены системы обогрева и вентиляции, на некоторых модификациях установлен кондиционер.

ДЗ-110 заслужено пользуется доверием профессионалов, несмотря на то, что существуют более новые и совершенные модели спецтехники. Простота эксплуатации и высокая степень надёжности при работе в жёстких условиях обусловили востребованность бульдозера.

Видео по теме: Бульдозер ДЗ-110А-2

Публикации по теме

Технические характеристики и возможности бульдозера Cat D9R

Обзор бульдозера Т-170 и его технические характеристики

Аренда бульдозера в Ижевске — каталог компаний

Модификации

Базовая модификация бульдозера отличается наличием трехзубчатого отвала, максимальная величина заглубления которого держится на уровне 65 см. В качестве дополнительной опции можно прибегнуть к установке однозубчатого отвала. Данная необходимость возникает при условии, если стандартная версия комплектующего оборудования не может эксплуатироваться на объекте. Помимо базовой модификации следует обратить внимание на следующие комплектации:

• Модель ДЗ 110А. Данная версия бульдозера построена на базе трактора Т-130 МГ. Модель оснащается неповоротной вариацией отвала. Трансмиссия в этом случае имеет многоступенчатое механическое исполнение. Максимальный скоростной порог бульдозера достигает 12,2 км/ч.
• Модель ДЗ 110В. Этот бульдозер построен на базе трактора Т-170. Он может оснащаться механической или гидромеханической трансмиссией. Номинальная мощность комплектующей силовой установки держится на уровне 180 л.с. При этом крутящий момент составляет 25 Нм.

Фото бульдозера ДЗ-110В

Технические характеристики модификаций в таблице:

Характеристики	ДЗ 110 А	ДЗ 110 В
Габариты:
— длина	5445 мм	5500 мм
— ширина	3200 мм	3420 мм
— высота	3087 мм	3050 мм
— клиренс	415 мм	455 мм
— длина
Общая масса	16800 кг	18500 кг
Объем бака	230 л	290 л
Кол-во передач
— передний ход	8	8
— задний ход	4	4
Трансмиссия	механическая	механическая, гидромеханическая
Тип шасси	гусеничный	гусеничный
Двигатель:
— мощность	170 л. с.	180 л.с.
— кол-во цилиндров	4	4
Максимальная скорость	12,2 км/ч	11,7 км/ч
Расход топлива	8,4 л/час	9,3 л/час
Габариты отвала:
— длина	3200 мм	3200 мм
— высота	1300 мм	1300 мм
— макс. высота подъема	1000 мм	650 мм
— макс. заглубление	1000 мм	650 мм

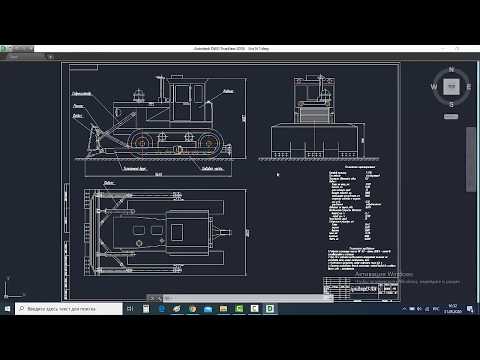

Видео обзор бульдозера ДЗ 110:

Бульдозер ДЗ-110: история

ДЗ-110 — машина с богатой историей, которой едва ли могут похвастаться другие модели тракторов и тяжелой строительной техники. Начало производства машины было положено во второй половине прошлого века. За время выпуска модель претерпела множество изменений и дала жизнь десяткам модификаций.

Первым шагом на пути создания землеройной техники стало производство трактора Т-130. На момент его выхода на рынок он был пионером в своей области и получил повсеместное распространение. Шло время, и руководство Челябинского тракторного завода приняло решение модернизировать Т-130. Так свету явился знаменитый трактор Т-170. На его базе и был выпущен бульдозер ДЗ-110.

Повышенный до 10-го тяговый класс машин позволил создать производительную технику для широкого круга потребителей. В 2002 году производство Т-170 остановилось. Права на продажу бульдозеров ДЗ-110 перешли к . В линейке землеройных машин была представлена базовая версия ДЗ-110 и бульдозер ДЗ-110А. Также производитель предложил покупателям модификацию ДЗ-ПОХЛ.

Технические характеристики ДЗ-110А были схожи с аналогичными у базовой версии. Ключевым отличием явилось использование нового бульдозерного отвала с углом перекоса 12 градусов. В модификации ДЗ-ПОХЛ получила отвал с углом перекоса 6 градусов против стандартного у базового ДЗ-110.

Обзор распространенных моделей

Этот транспорт применяется во время погрузочных и разгрузочных работ, выравнивания грунта. Также бульдозер ДЗ используется для разработки грунтов первой и второй категории.

Модификация ДЗ-8 оборудована дизельным силовым агрегатом, который выполнен в соответствии с международным экологическим стандартом Евро-2. Техника оснащена механической коробкой передач и гидравлическим усилителем руля.

Объем рабочего органа	0,5 м³
Длина стрелового оборудования	5500 мм
Максимальная глубина копания	5600 мм
Радиус выгрузки	5400 мм
Мощность двигателя	80 л. с.
Полная масса	20500 кг
Длина отвала	3003 мм
Частота вращения коленчатого вала	1800 оборотов в минуту
Количество цилиндров	4
Число тактов	4
Диаметр цилиндрических деталей	96 мм
Ход поршней	98 мм
Дорожный просвет	170 мм
Транспортная скорость	13 км/ч
Объем топливного бака	100 л

Транспорт ДЗ-27 — это землеройная техника, оснащенная отвалом неповоротного типа. Данная модификация предназначена для срезания и перемещения грунта первой, второй и третьей категории.

Работоспособности бульдозеров Д 28 можно только позавидовать

Бульдозер ДЗ 28 – настоящая классика отечественного машиностроения. Произведенный еще в СССР на базе трактора Т-130, он только на первый взгляд может показаться несовременным. Хотя с момента выпуска этой модели прошло уже порядка 50 лет, конструкция и основные элементы бульдозерной техники  не так уж сильно изменились. Если не брать в расчет уровень комфорта и компьютеризации, по надежности и производительности «старичок» ДЗ 28 ничуть не уступает современным аналогам, а по цене и стоимости запчастей – даже обгоняет.

Бульдозер ДЗ 28, как и базовый трактор Т-130.1Г-1, согласно общепринятой классификации относится к 6 (среднему) тяговому классу бульдозеров общего назначения, так как он одинаково подходит для землеразработки, транспортировки и вспомогательной деятельности не зависимо от того, на каком грунте (первой, второй или третьей категории) предстоит работать. Однако применение ДЗ 28 в суровых климатических условиях не оправдано. Он больше подходит для регионов с умеренным климатом.



Технические характеристики бульдозера Д 28 на базе трактора Т-130



Рассмотрим основные технические характеристики бульдозера ДЗ 28. Безусловно, сегодня вряд ли кого-то можно удивить стандартным для тракторов второй половины XX века дизельным 13,53 литровым двигателем «Д-160», имеющим турбонаддув, 4 цилиндра, электростартер и предпусковой подогреватель (для запуска в мороз). Мощность двигателя ДЗ 28 весьма не велика – всего 160 л.с. при 1250 об/мин. Однако научно-технический прогресс позволяет с легкостью преодолеть этот недостаток у большинства морально-устаревающих моделей бульдозеров, в том числе ДЗ 28, путем установки более современных двигателей, например, производства Ярославского моторного завода, «Cummins Engine Co., Inc.», DEUTZ AG.

Главное и весьма принципиальное отличие бульдозера ДЗ 28 от остальных модификаций трактора Т-130 в том, что он оборудован прямым поворотным отвалом. Рама на шарнирах крепится к корпусу трактора, к ней приваривается шаровая опора отвала, а по бокам устанавливаются толкатели. Оператор бульдозера вручную передвигает толкатели и тем самым двигает отвал влево, по центру или вправо. Бульдозеры с поворотными отвалами чаще используются в дорожных работах, например, для очистки проезжей части от снега. Таким образом, наличие поворотного отвала расширяет сферу применения ДЗ 28.





Длина отвала ДЗ 28 составляет 3,94м., а высота – 1м. Вес навесного бульдозерного оборудования равен 2т. Общая же масса бульдозера ДЗ 28 вместе с отвалом, рамой и шаровой опорой оставляет 14,9 т. Нижняя точка расположения отвала – 44 см. от опорной поверхности. Верхняя, также по отношению к опорной поверхности – 105 см. Максимальный угол резания ножей ДЗ 28 составляет 60 град. Углы поперечного перекоса и перекоса в плане соответственно 5 град. и 63-90 град. Управление отвалом, углами перекоса, а также направлением поворота осуществляется вручную с помощью канатно-блочной системы.







Бульдозер ДЗ 28 оснащен грузоподъемником с2 гидронасосами и фрикционной лебедкой типа НШ-98У. Исполнительные гидронасосы обеспечивают давление в 10 Мпа. Коробка переключения передач (8 скоростей х 4 вала)– механического типа с двухдисковым замкнутым сцеплением. Шестерни КПП — постоянного зацепления. Скорость бульдозера в транспортном положении составляет 8,8-12,25 км/ч. Рабочая же скорость бульдозера зависит от вида выполняемых работ. Например, при резании почвы и ее дальнейшем перемещении средняя скорость – 3,5 км/ч, при возвратном движении на задней передаче – от 4.9 км/ч. до 9,9 км/ч., на передней передаче – от 4,4 км/ч. до 8,8 км/ч.



Опциональные возможности и особенности ходовой части бульдозера Д 28



Трактора типа Т-130 не оборудованы валом отбора мощности, хотя технически это возможно, поэтому отбор мощности производится от коленчатого вала (спереди) и от верхнего вала КПП (сзади).





Основа ходовой части бульдозера – гусеничная лента с 5 опорными и 2 поддерживающими катками с каждой стороны.
