Основная информация

1.Наименование и материал детали

• Название позволяет определить назначение детали, ее конструктивные особенности.
• Материал определяет технологию обработки, режущий инструмент и режимы резания.
• Масштаб чертежа и масса детали позволяют представить особенности установки детали, подходящее оборудование для обработки, способ транспортировки и установки на станок.

Важно

При отсутствии опыта формат чертежа может ввести в заблуждение. Например, на чертеже формата A4 может быть размещен корпус из стали с габаритным размером 500 мм и массой 200 кг. А формат A2 может быть использован для представления детали из сплава алюминия габаритным размером 40 мм и массой 90 г

2. Рабочее полеОсновное представление о детали получают из видов, разрезов и сечений, а также технических требований.

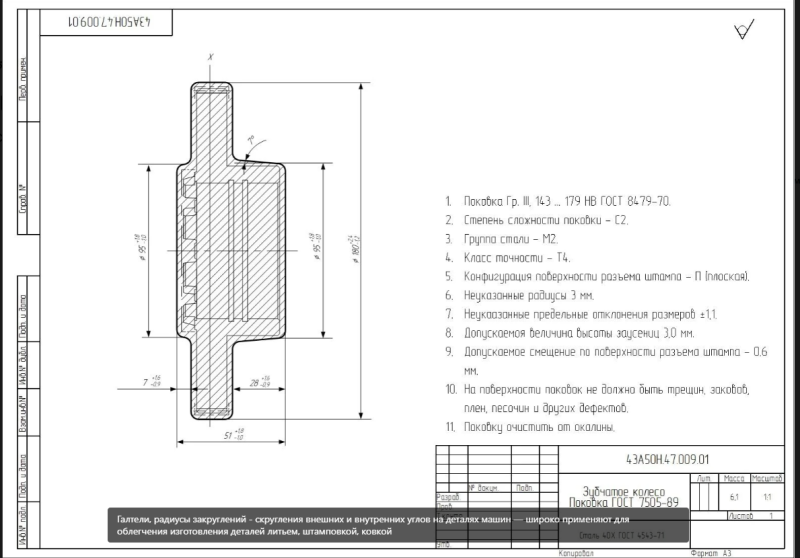

Требования могут отражать следующую информацию:

• термическая обработка детали и ее поверхностей;
• покрытия, в том числе покраска;
• маркировка изделия;
• неуказанные отклонения размеров;
• неуказанные отклонения формы и расположения;
• размеры для справки;
• размеры, определяемые геометрией инструмента.

Важно

Зачастую размеры, замыкающие размерную цепь, получаются при обработке прочих элементов детали

Представление деталей на чертеже

Стоит определить виды как проекции изображения детали на соответствующую плоскость под прямым углом.

Основными называют виды, спроецированные на плоскости проекции. К ним можно отнести:

• фронтальную плоскость, а также как результат проецирования вид спереди, иначе определяемый как главный вид, и вид сзади;
• горизонтальную плоскость, которая определяет виды сверху и снизу;
• профильную плоскость, определяющую виды слева и справа.


Дополнительные виды представляют собой изображение предмета или его части на плоскости, не параллельной основным проекционным плоскостям. Они используются, когда невозможно при помощи основных видов отобразить элементы детали без искажения формы или размеров.

Важно

Дополнительный вид обозначается буквой, а стрелкой обозначают направление взгляда. Вид может быть повернут, в таком случае добавляется знак «повернуто»

Размеры

Для указания размеров, скрытых от взгляда, на видах используют разрезы и сечения.

1. Разрез — изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывают, что расположено в секущей плоскости и за ней. Разрезы бывают различных видов и делятся на простые и сложные в зависимости от использования одной или нескольких секущих плоскостей соответственно.

2. Сечение — изображение, на котором показывают только то, что попадает непосредственно в секущую плоскость.

• Положение секущей плоскости показывают на основном чертеже толстой разомкнутой линией.
• Направление взгляда показывают стрелками, перпендикулярными штрихам.
• Имя секущей плоскости обозначается прописными буквами русского алфавита.

Пример

1. Наименование детали — «Поворотная колонна».

2. Материал заготовки — сплав на основе алюминия Д16Т.

3. Заготовка определена ГОСТ 17 232−99.

4. Масса детали — 2,36 кг. Масштаб — один к одному (1:1) для чертежа формата A1.

5. Чертеж распечатан на формате A3. Таким образом, реальные размеры детали в 4 раза больше, чем изображение на чертеже.


Рабочее поле. Технические требования

1. Информация о неуказанных отклонениях размеров. Их можно взять из таблицы допусков. Размер определяется номинальным значением и допустимыми отклонениями от него.

Важно

Невозможно измерить элемент детали абсолютно точно. Действительный размер, получаемый при измерении, ограничивают диапазоном, который позволит использовать деталь в узле по назначению, обеспечив собираемость изделия и заложенный срок эксплуатации. Допуск может быть задан как верхним и нижним отклонениями рядом с номинальным размером, так и в буквенно-числовом виде

2. Необходимость притупить острые кромки. Это по возможности делается при обработке на станке, однако часто без слесарной обработки не обойтись.

3. Шероховатость. Это размер микронеровностей, получаемых при изготовлении. Исходя из шероховатости, определяется технология изготовления, инструмент и режимы резания. Мы будем говорить о средней шероховатости (Ra). Для поверхностей, получаемых на современном оборудовании, достижима шероховатость Ra = 0,2 мкм, где число определяет среднеарифметическое отклонение от заданного профиля в микрометрах на определенной длине. В нашем случае поверхности с неуказанными значениями должны иметь шероховатость не выше 6,3 мкм.

Важно

Шероховатость может как регламентировать определенную поверхность, так и быть заданной для всех поверхностей детали с неуказанными значениями и располагаться в верхнем правом углу рабочего поля чертежа

Виды и разрезы

Здесь определены габаритные размеры, максимальная длина и высота детали, длина паза «ласточкин хвост», расположение посадочного отверстия и отверстий под крепеж.

В–В — простой разрез в одной плоскости, определяющий размеры посадочного и крепежных отверстий.

Г–Г — сложный ступенчатый разрез, определяющий отверстия под крепеж и размеры прочих элементов.

Форма и размеры «ласточкина хвоста» определены на местном виде Б.

Важно

Обратите внимание на дополнительный вид А. На чертеже он расположен под главным видом. Здесь присутствуют размеры, определяющие еще один габаритный размер детали, а также форму и расположение отверстия диаметром 40 мм. Кроме того, мы видим расположение резьбовых отверстий

Разрез Д–Д повернут. Это видно из соответствующего обозначения. Разрез определяет оставшиеся размеры паза «ласточкин хвост», а также размеры резьбовых отверстий.

Этих данных достаточно, чтобы определить требуемую заготовку, технологию обработки, оборудование, режущий и контрольно-измерительный инструмент.

“

Сегодня мы поговорили о чтении чертежа и рассмотрели этот процесс с точки зрения изготовителя. Мы познакомились с техническими требованиями, указанными на чертеже, и применили полученные знания на примере. Прежде чем приступить к следующему уроку, предлагаем проверить ваши знания, выполнив несколько заданий.

Интерактивное задание

Для закрепления полученных знаний пройдите тест

Стартуем!

Режимы резания и материал детали

Шероховатость поверхностей

Термическая обработка, покрытие поверхностей, маркировка, прочие требования

Фамилии и инициалы лиц, разрабатывающих, проверяющих и утверждающих чертеж

Дальше

Проверить

Узнать результат

Основной вид

Вспомогательный вид

Разрез

Сечение

Дальше

Проверить

Узнать результат

Вид спереди (главный вид) и вид сзади

Вид слева и вид справа

Вид сверху и вид снизу

Вид сверху и вид спереди (главный вид)

Дальше

Проверить

Узнать результат

Блеск поверхности

Размер микронеровностей поверхности

Поверхностная твердость

Склонность поверхности к получению царапин, задиров и прочих дефектов при работе

Дальше

Проверить

Узнать результат

К сожалению, вы ответили неправильно на все вопросы

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

К сожалению, вы ответили неправильно на большинство вопросов

Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Неплохо!

Но можно лучше. Прочитайте лекцию и посмотрите видео еще раз

Пройти еще раз

Отлично!

Вы отлично справились. Теперь можете ознакомиться с другими компетенциями

Пройти еще раз

Технические строительные чертежи и передовой опыт

Этот блог был обновлен 01 апреля 2022 г.

В сегодняшней серии знаний мы обсудим, что такое технические строительные чертежи , в том числе сколько существует различных типов, и лучшие практики для создания эффективных технических чертежей.

Содержание:

• Что такое технические чертежи?
• Какие документы считаются техническими строительными чертежами?
• Общие компоненты строительных чертежей
• Как создать техническую документацию по строительству
• Типы технических чертежей
• Рекомендации по техническим чертежам

Что такое технические чертежи?

Технический чертеж (также называемый инженерным чертежом ) в контексте этой статьи является одним из типов чертежей, используемых для проектирования и строительства зданий. Он имеет широкое значение и относится к любому рисунку, который передает то, как структура функционирует или как она построена.

В отличие от художественных рисунков, которые можно интерпретировать по-разному, технические строительные чертежи передают только одно конкретное значение. Они создаются для визуализации архитектурных и инженерных проектов и демонстрации функций и особенностей конструкций. Большинство чертежей, созданных на этапах строительства и проектирования, можно считать техническими чертежами.

Технический рисунок часто является основной формой общения дизайнера с заказчиком. Эти чертежи используются всеми участниками проекта, включая архитекторов, сантехников, инженеров, подрядчиков и электриков, для разработки модульных компонентов.

• Технические строительные чертежи дают четкое представление о включенных модулях, конструкциях и компонентах.

• Вы можете легко и быстро изменять, редактировать или преобразовывать чертежи.

• Основы технического чертежа обычно завершаются на этапе разработки дизайна. Они становятся более конкретными и подробными по мере продвижения проекта.

Какие документы считаются техническими строительными чертежами?

• Магазины чертежей

• Детальные чертежи

• Результаты сборки

• Дизайн. чертежи

• Чертежи общего вида

• Запись чертежей

Чертеж столярного цеха от BluEntCAD

Общие компоненты технических строительных чертежей

• Основная надпись: Появляется в правом нижнем углу чертежа и содержит информацию, касающуюся компании, подготовившей чертеж, изменений, масштаба и т. д.

• Редакция блок: Появляется в верхнем правом углу и содержит номер редакции, конкретные изменения, одобрение и т. д.

• Виды и проекции: Виды сверху, сбоку и спереди конструкции.

• Масштаб: Часто указывается в основной надписи.

• Основные символы: Обозначает такие элементы, как двери, окна, кирпичная кладка и топография.

• Граница: Большинство технических чертежей имеют рамку, которая может включать цифры и буквы для обозначения зон.

• Цифры в кружках: Используется, когда масштаб слишком мал и указывает на то, что раздел показан более подробно на другой странице.

• Обозначения и единицы измерения: Для четкой связи необходимо соблюдать согласованные обозначения.

• Сокращения: Используется для обозначения инструкций и элементов. Например, DR = дверь, BSMT = подвал.

Как создать техническую конструкторскую документацию

Технические чертежи могут состоять из ортогональных (2D) планов, фасадов и разрезов или разнесенных проекций (3D).

Их можно нарисовать в масштабе вручную или визуализировать с помощью автоматизированного проектирования (САПР). Последней практикой является создание 3D-моделей конструкций и компонентов с помощью программного обеспечения для информационного моделирования зданий (BIM). Всегда следует учитывать цель чертежей, чтобы они были адекватно структурированы.

• Графические приемы, такие как штриховка и изменение толщины линий, могут внести дополнительную ясность.

• Для передачи точной информации чертежи могут включать обозначения, размеры, символы и основные надписи. Они должны соответствовать отраслевым стандартам.

• Масштаб чертежей всегда должен отражать требуемую информацию.

Типы технических строительных чертежей

Существует два основных способа создания технических чертежей: рисование от руки и визуализация.

Технические чертежи, нарисованные от руки

Эти чертежи, как следует из названия, создаются вручную. Различные аспекты компонента, такие как размеры, изометрический чертеж и орфографический чертеж, могут быть представлены с помощью технических чертежей, нарисованных от руки.

Нарисованные от руки технические чертежи не следует путать с эскизами. Технические чертежи используют инструменты для рисования и требуют точности и аккуратности, в то время как эскизы более свободны и их легче редактировать.

Хотя многие профессионалы считают, что эскизы могут сосуществовать с рендерингом, поскольку эскизы хороши для обмена идеями с клиентами и инвесторами, в целом кажется, что компьютеры победили технические чертежи.

Визуализация

Моделирование стула в SolidWorks с помощью BluEntCAD

Визуализация выполнена с помощью САПР, из которых есть две системы: 2D и 3D.

2D-системы, такие как AutoCAD, заменяют бумажные чертежи. Их можно использовать для разработки планов крупных проектов, таких как самолеты и здания. Однако они не позволяют проверить, как многие компоненты будут сочетаться друг с другом.

Одной из самых сильных сторон (или, возможно, самой большой) систем 2D CAD является их способность экономить время. В ручных чертежах, если обнаружена единственная ошибка или требуется изменение, необходимо создать новый чертеж с нуля. Однако в 2D-системе можно изменить копию оригинала.

Системы 3D CAD, такие как SolidWorks, работают следующим образом:

• Создается геометрия детали.

• Определяемые пользователем виды геометрии помогают создавать технические чертежи.

• Любой вид в разрезе, орфографический или проекционный вид создается с помощью программного обеспечения.

Благодаря рендерингу 2D-изображения можно легко преобразовать в реалистичные 3D-чертежи. Кроме того, для создания более реалистичных изображений можно использовать такие элементы, как тени, цвет и ламинирование. Это помогает как в маркетинге, так и в строительстве.

Ручные рисунки и визуализация

Ручные рисунки и визуализация важны для процесса проектирования. Нарисованные от руки эскизы вдыхают жизнь в первоначальную концепцию проекта.

Воплощение идеи в 2D-дизайн открывает двери для общения между клиентом и дизайнером. Эти проекты могут быть изменены для включения модификаций. После завершения 2D-дизайна его можно преобразовать в фотореалистичную 3D-модель с визуализацией.

Передовой опыт

Для наиболее надежных технических чертежей необходимо соблюдать следующие правила:

• Детализация, которая должна быть передана, должна отражаться в масштабе чертежей.

• Следуйте передовым методам аннотирования и документации при создании чертежей. Таким образом, их будет легко читать, и их можно будет быстро преобразовать в рендеры.

• Храните информацию о спецификациях отдельно во избежание противоречий и дублирования.

• Везде, где требуется установка оборудования, запомните поставщика и номер детали на чертеже.

Лучший способ получить правильные технические чертежи — нанять опытную компанию по проектированию и разработке, такую ​​как BluEntCAD. Мы предоставляем услуги технического проектирования строителям жилья, архитекторам, застройщикам, инженерным компаниям и проектировщикам домов для крупных и средних проектов. Просмотрите наше портфолио, чтобы узнать, как мы помогли таким компаниям, как ваша.

Готовы сделать ваш проект успешным с услуги технических чертежей ? Свяжитесь с нами сейчас!

Максимальное значение. Достигнуто.

Обзор технического чертежа и основные компоненты

Основная надпись

Заголовок документа в блоке технического чертежа находится в правом нижнем углу страницы. Также известный как информационные блоки, он включает название детали, имена людей, которые работали над деталью (проектирование, проверка и утверждение), название компании, номер чертежа и другую соответствующую информацию.

Кроме того, он включает технические детали, такие как единицы измерения, угол проецирования, критерии полировки поверхности, масштаб и материал конструкции. Основные надписи используются для лучшего понимания всех частей технического чертежа.

Координаты

В больших или сложных технических чертежах координаты обычно используются и располагаются вдоль границ чертежа. При обсуждении содержания рисунка эти ориентиры служат ориентиром.

Типы линий

На инженерном чертеже не бывает одинаковых линий. Видимые и скрытые границы детали, осевые линии и другие детали можно отобразить с помощью различных вариантов. Ниже приведены типы линий.

Непрерывная линия

Линия рисования или сплошная линия является наиболее распространенной. Это визуальное представление физических границ объекта. Другими словами, непрерывная линия используется для рисования реальных объектов. Используются вариации толщины линии; более толстые линии используются на внешнем контуре, а более тонкие линии используются на внутреннем контуре.

Скрытые линии

Линии, невидимые невооруженным глазом, могут раскрывать информацию, которая в противном случае была бы скрыта дизайном. Длину внутренней ступени точеной детали можно показать с помощью скрытых линий вместо разреза или вида в разрезе.

Осевые линии

Детали с отверстиями и симметричными элементами можно показать с помощью осевых линий. Симметрия может уменьшить количество размеров в чертеже и сделать его более привлекательным, облегчая понимание читателем.

Размерные линии

Выносные линии используются для описания собираемых данных. Две стрелки отделяют выносные линии на размерной линии от измерения выше (или внутри, как показано на изображении выше).

Линии разорванного вида

Когда вид разорван, появляются линии разрыва. В случае детали длиной 3000 мм и шириной 10 мм и с такими же геометрическими свойствами, выламывание предоставляет всю информацию, не занимая слишком много места.

Станки с ЧПУ требуют полного обзора заготовок для их резки. В качестве альтернативы инженер-технолог должен будет воссоздать всю деталь на основе одних только измерений.

Линии секущей плоскости

Линии секущей плоскости показывают траекторию выреза на виде выреза. Здесь можно увидеть линию разреза А-А, в которой видны оба типа отверстий.

Размеры и измерения

Размер представляет собой числовое значение, выражающее размер, положение, ориентацию, форму или любые другие геометрические свойства детали в соответствующих единицах измерения. Нанесение размеров, таким образом, представляет собой процесс изображения на чертеже размеров объекта, а также любых других данных, важных для его конструкции и эксплуатации, с помощью линий, цифр, символов, примечаний и т. д.

Форма и размер объекта должны быть известны, прежде чем его можно будет построить. В результате требуется инженерный чертеж, изображающий форму объекта, размеры и другие соответствующие данные. Размер и расположение различных характеристик объекта указываются путем предоставления размеров. Например, он используется для определения размеров объекта, названия его частей и диаметра отверстия.

Кроме того, когда детали обрабатываются, часто трудно гарантировать, что длина 10 мм может быть 100% 10 мм, а конечный продукт может быть 90,9 мм или 10,2 мм. Это можно сделать, определив допуски для ограничения верхнего и нижнего предельных отклонений и помогая поставщикам понять важные размеры.

Типы видов

Используется для выражения внешней структуры формы детали. Существуют основные и вспомогательные виды, последние включают в себя ориентацию, частичный вид, наклонный вид.

Орфографический вид

Орфографический вид Ядро содержания технического чертежа. Двухмерное представление трехмерного объекта называется ортогональным видом или ортогональной проекцией.

Таким образом, 2D-вид должен предоставлять всю информацию, необходимую для производства детали. При таком представлении исключается любое искажение длины.

В качестве наиболее распространенного метода передачи всей необходимой информации многовидовые чертежи часто включают три вида:

• Вид спереди
• Вид сверху
• Вид сбоку

Вполне возможно, что для отображения всех информация. Меньше определенно больше.

На региональном уровне взгляды немного отличаются. Сравните макеты США и ISO, взглянув на это изображение.

Макеты чертежей в ISO и США прямо противоположны друг другу.

Проекция слева известна как проекция под первым углом. В этом расположении есть вид сверху, вид спереди, вид сбоку и так далее. В Европе чаще всего используется стандарт ISO.

Справа от изображения видна проекция под третьим углом. Все эти изображения расположены в хронологическом порядке. США и Канада особенно любят этот механизм.

Изометрический вид

На рисунке выше показан пример изометрического вида. Изометрические рисунки изображают трехмерные объекты. По сравнению с видом спереди все вертикальные линии остаются вертикальными, а параллельные линии изображены под углом 30 градусов.

Вертикальные и параллельные линии имеют правильную длину. С помощью линейки и масштабирования картинки, например, можно просто измерить длину бумажного рисунка. Угловые линии не то же самое.

Очень важно знать разницу между изометрическим видом и видом в перспективе. В искусстве виды в перспективе изображают объект таким, каким он кажется человеческому глазу. Инженеры не полагаются на оптические иллюзии, а придерживаются фактов.

Частичный вид

Частичный вид — это вид, полученный путем проецирования части объекта на базовую плоскость проекции. С помощью стрелок с буквами укажите выражаемую часть и направление проекции, а также укажите имя вида. Локальный вид может быть сконфигурирован в виде базового вида или сконфигурирован и помечен в виде конфигурации к виду.

Подробный вид

В качестве выноски или сегмента в других видах подробный вид показывает модель целиком. Подробный вид часто изображает модель на гораздо более высоком уровне детализации, чем родительский вид.

Вспомогательный вид

Вспомогательный вид — это ортогональный вид для негоризонтальных или невертикальных плоскостей. Это помогает в представлении наклонных поверхностей без искажений.

Косой вид

Косой вид — это вид объекта, спроецированного на плоскость, не параллельную основной плоскости проекции. Косой вид обычно конфигурируется в виде вида навстречу, со стрелкой с заглавной буквой, указывающей направление проекции, и той же буквой, отмеченной над соответствующим косым видом. При необходимости допускается повернутая конфигурация косого обзора. Заглавная буква, обозначающая название этого вида, должна быть рядом с концом стрелки символа поворота, а также допускается указывать угол поворота после буквы.

В реальном производстве форма детали очень разнообразна, только приведенных выше изображений недостаточно, чтобы четко выразить внутреннюю и внешнюю форму и структуру детали, по этой причине существует множество способов выразить форму. структуры детали: вид в разрезе, вид в поперечном сечении, частичный увеличенный вид и т. д.

Вид в разрезе

Вы можете лучше изобразить внутреннюю часть сложного объекта, такого как блок двигателя автомобиля, зарисовав предмет, каким он будет выглядеть, если его разрезать на части. Таким образом, многие скрытые линии эскиза стираются.

Сечение — это практика рисования внутренней структуры объекта путем его иллюстрации в разрезе. Разделение является общей чертой многих промышленных образцов.

Разделение вышеприведенного блока приводит к блокам A и B, как показано на рисунке. Объект на картине или эскизе можно разрезать как угодно, как яблоко.

Полное сечение

Этот тип сечения называется полным сечением, когда линия плоскости сечения полностью проходит через объект.

Разделение объекта можно производить всякий раз, когда необходимо рассмотреть его поближе. Как видите, этот объект был разделен на две половины.

Вид в полуразрезе

Если деталь имеет симметричную плоскость, график, спроецированный на плоскость проекции перпендикулярно симметричной плоскости, может быть ограничен симметричной осевой линией, половина которой изображается в виде сечения и другая половина как вид. Этот вид в разрезе называется полуразрезом. Полуразрез используется для симметричных элементов, внутренняя и внешняя структура которых должна быть выражена. Разделительная линия вида в полуразрезе проведена одинарной пунктирной линией. За счет симметричности графика на разрезе отчетливо выражена внутренняя структура частей, на видовой части не проведены скрытые линии.

Вырванные участки

Виды с вырванными участками можно использовать для раскрытия внутренних деталей модели путем вырезания материала на заданной глубине. Выламываемая часть определяется замкнутым профилем, обычно сплайном. Пользователи могут ввести точную глубину или сослаться на место в другом представлении, чтобы указать глубину.

Виды в поперечном сечении

По отношению к площади поперечного сечения объекта ортогональная проекция поперечного сечения этого объекта равна его общей площади. Цилиндр высотой h и радиусом r, например, имеет вид в ортогональном направлении и вдоль его центральной оси.

Частичный увеличенный вид

Использование частичных видов в технических чертежах упрощает предоставление необходимых деталей деталей. В большинстве случаев проще показать более подробную информацию о детали при использовании частичных представлений детали.

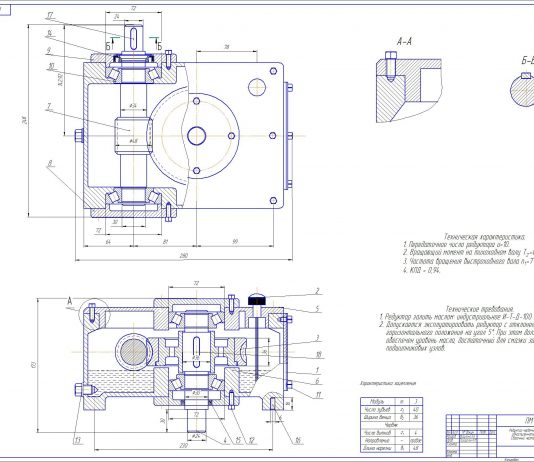

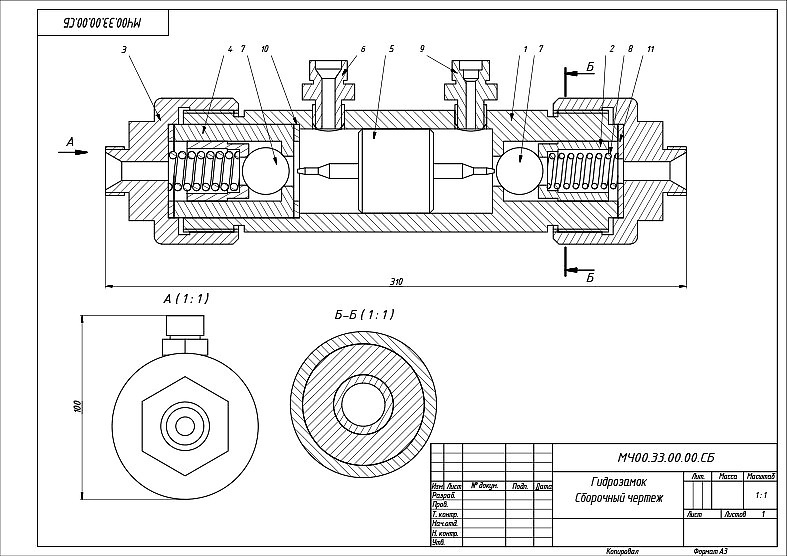

Сборочные чертежи

Инженеры часто совершают ошибку, пытаясь включить всю информацию о каждой отдельной детали в сборочный чертеж. Этого можно избежать, если помнить, что цель этих технических чертежей — облегчить процесс сборки.

Для этого можно использовать такие инструменты, как разрезы, пронумерованные детали, общие размеры, разрезы и подробные виды (или крупные планы).

Независимо от способа крепления должно быть понятно, куда идет каждый компонент и как он крепится. Для вашего удобства убедитесь, что в спецификации есть точная информация о номерах деталей, названиях и количествах. Все это поможет вам разработать сборочные чертежи, которые сделают ваши проекты в механическом цехе более эффективными.
