Ведущие мосты трактора Т-150

Ведущие мосты трактора Т-150

В ведущих мостах вращение от валов коробки передач, расположенных вдоль трактора, передается к поперечно расположенным полуосям ведущих колес.

Устройство ведущих мостов. Ведущий мост гусеничного трактора состоит из корпуса и двух независимых главных передач. Главные передачи унифицированы между собой, каждая из них включает в себя корпус и пару спирально-конических шестерен. Корпуса главных передач закреплены штифтами и шпильками на корпусе ведущего моста. Корпус моста, прикрепленный к раме бугельными зажимами, служит задней связью рамы. Правильное расположение моста относительно рамы обеспечивается шпонками, через которые рама воспринимает реактивный момент от корпуса ведущего моста. К корпусу моста приварен кронштейн, на котором установлен редуктор вала отбора мощности.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 1. Узлы карданной передачи колесного трактора:
а — шарнир карданного вала переднего моста, б — промежуточная опора; 1 —масленка крестовины, 2 — игольчатый подшипник, 3 — крестовина, 4 — предохранительный (контрольный) клапан, 5 — рама, 6 — регулировочные прокладки, 7 — крышка сальника, 8 — вал промежуточной опоры, 9 — конический подшипник

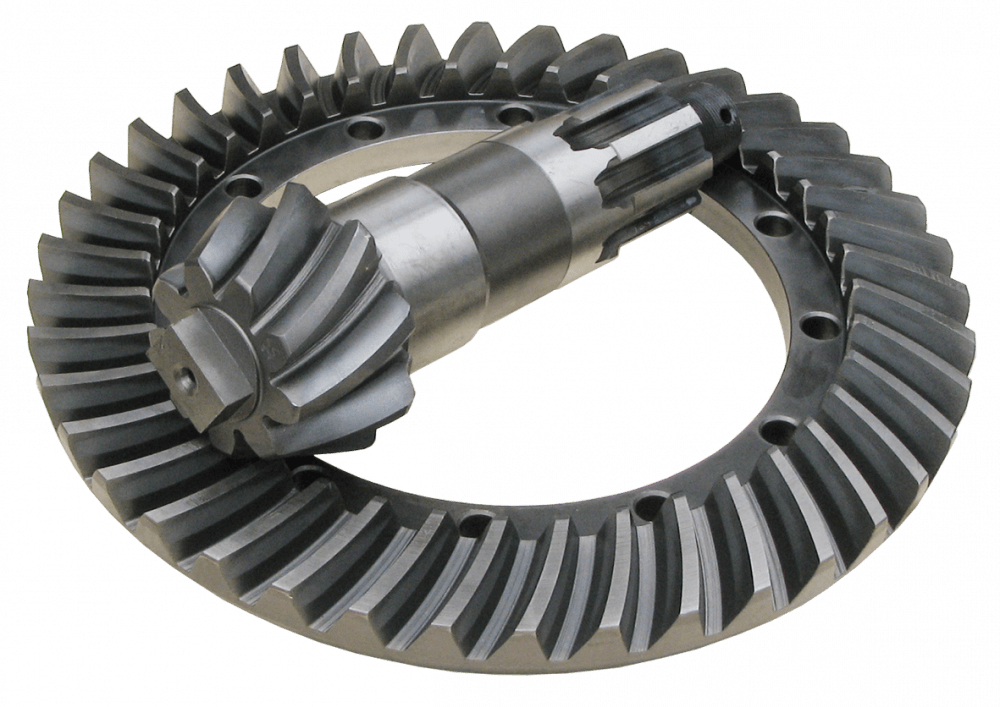

Внутри корпуса моста находятся ведущая и ведомая шестерни главной передачи. Ведущая шестерня изготовлена заодно с валом, который опирается на два конических роликовых подшипника, установленных в стакане. Стакан находится в корпусе главной передачи и прикреплен к нему болтами, ввернутыми в фланец стакана. В резьбовые отверстия фпанца стакана ввернуты болты-съемники, используемые для выпрессовки стакана. Под фланцем стакана расположены прокладки, необходимые для перемещения ведущей шестерни при регулировке ее нормального зацеппения с ведомой шестерней. Прокладки под внутренней обоймой переднего подшипника используются для регулировки зазоров в подшипниках. На шлицевый конец вала ведущей шестерни надет фланец, присоединяемый к вилке карданного вала.

Ведомая шестерня представляет собой зубчатый венец со ступицей, соединенные между собой болтами. На ступице нарезаны шлицы, в которые входит шлицевый конец полуоси. Ступица опирается на два конических роликовых подшипника, наружные обоймы которых вставлены в расточки корпуса главной передачи. На внешних поверхностях расточек сделана резьба. В резьбу ввернуты гайки, необходимые для регулировки зазоров в конических подшипниках и между зубьями конических шестерен. От произвольного вращения гайки удерживаются стопорными пластинами.

Детали главной передачи смазывают трансмиссионным автотракторным маслом. Его заправляют через горловину, расположенную в верхней части корпуса, до уровня контрольного отверстия, закрываемого пробкой. Загрязненное масло сливают из отверстия с магнитной пробкой. Атмосферное давление внутри корпуса главной передачи поддерживается благодаря сапуну. В крышках главных передач установлены войлочные и каркасные сальники, удерживающие масло в корпусе.

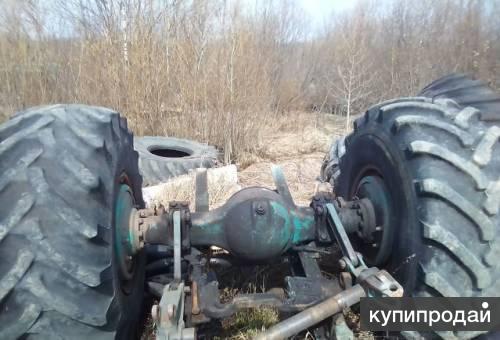

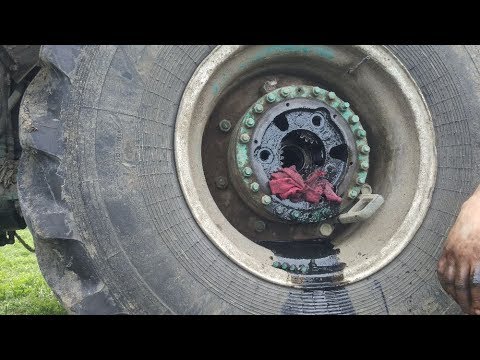

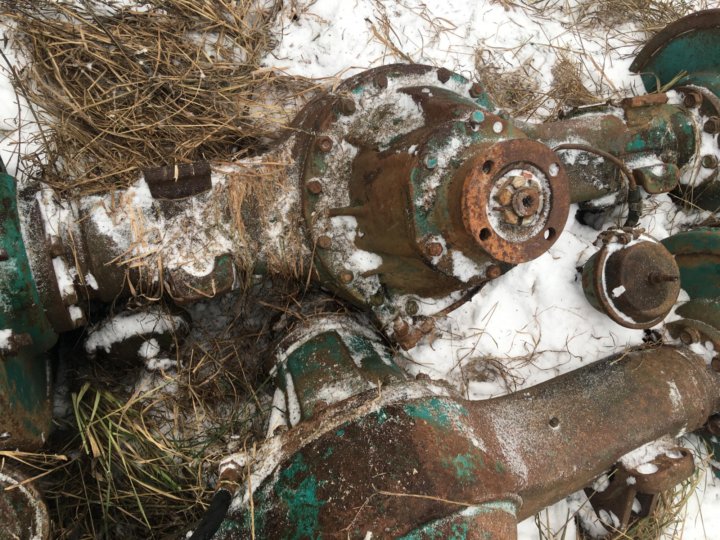

На колесных тракторах установлено два ведущих моста: передний и задний, различающиеся только конструкцией корпусов. Каждый ведущий мост состоит из корпуса, главной передачи и дифференциала. Главные передачи переднего и заднего мостов взаимозаменяемы. В главную передачу входит пара спирально-конических шестерен. Узел ведущей шестерни подобен этому же узлу гусеничного трактора. Ведомая шестерня закреплена болтами на фланце корпуса дифференциала.

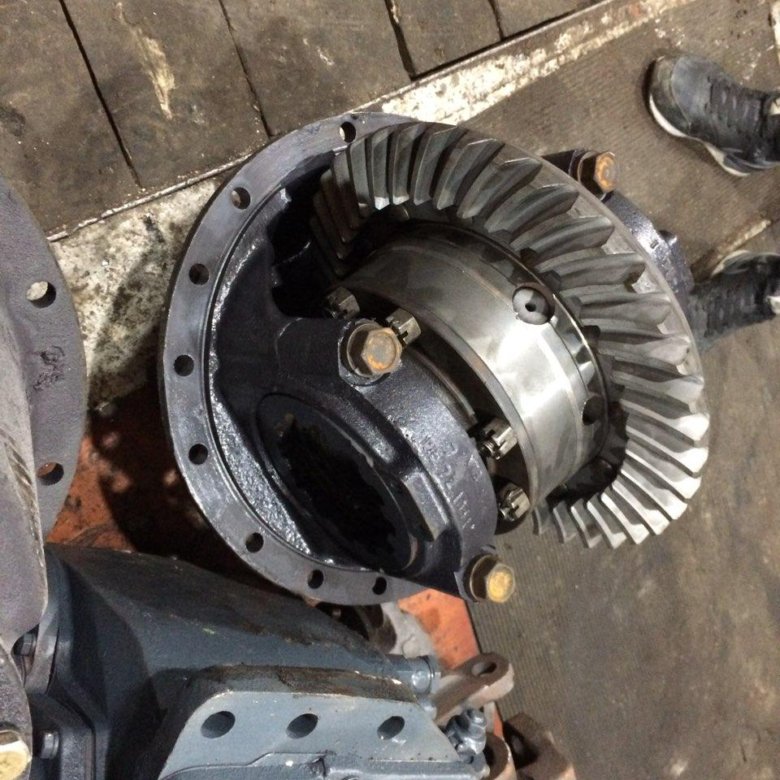

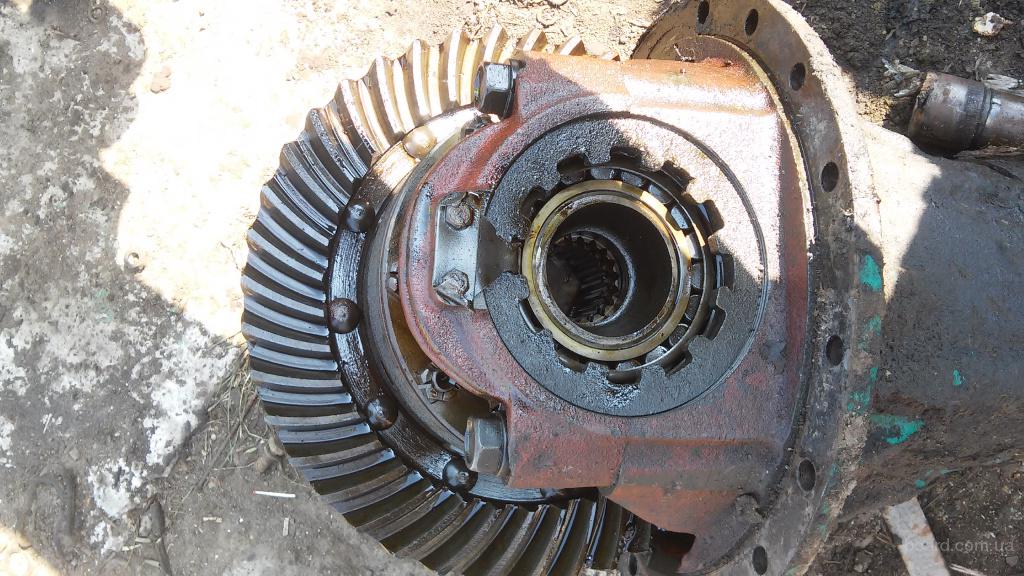

Дифференциал, обеспечивающий различную скорость вращения колес во время поворота трактора и при движении его по неровной дороге, передает крутящий момент от главной передачи на ведущие колеса. Он состоит из корпуса, четырех сателлитов и двух полуосевых конических шестерен. Корпус дифференциала представляет собой две половины, стянутые болтами и опирающиеся на конические подшипники, установленные в гнезда корпуса главной передачи. С наружной стороны в гнезда ввернуты гайки, которыми регулируют зазоры в конических подшипниках и между зубьями шестерен главной передачи. Дифференциал не нужно регулировать во время эксплуатации.

Между корпусом дифференциала и его коническими шестернями установлены упорные шайбы, которые воспринимают осевые усилия от шестерен.

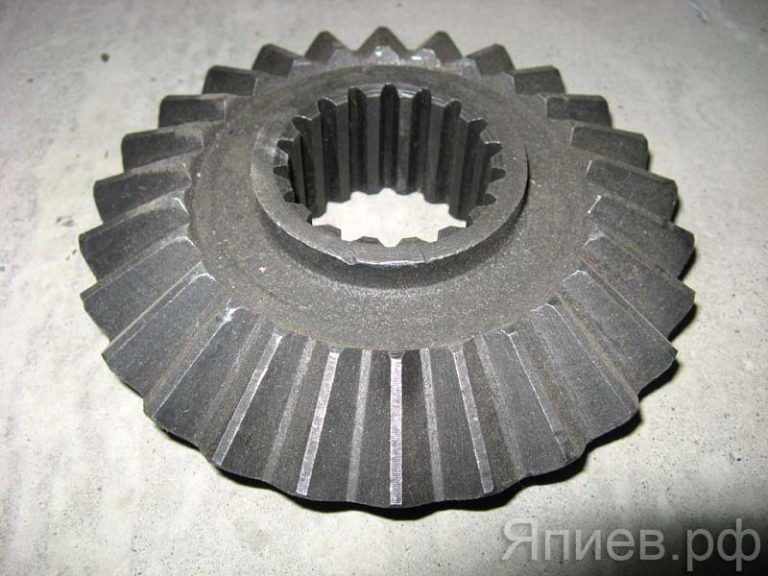

Полуосевые шестерни внутренними шлицами соединены с полуосями ведущих колес трактора и находятся в постоянном зацеплении с сателлитами.

Во время движения трактора вращение шестерен главной передачи передается корпусу дифференциала, с которым вращаются пальцы вместе с сателлитами. При прямолинейном движении трактора по ровному месту, когда колеса трактора вращаются с одинаковой скоростью, полуосевые шестерни вращаются с одинаковой частотой вращения, испытывая одно и то же давление от зубьев сателлитов. На повороте вращение колеса, расположенного ближе к центру поворота, и соединенной с ним полуосевой шестерни замедляется. Вращаясь вместе с корпусом и одновременно вокруг своих пальцев, зубья сателлитов упираются в зубья замедлившей вращение полуосевой шестерни и сообщают дополнительную скорость другой полуосевой шестерне.

Сверху к корпусу переднего моста с двух сторон приварены накладки, к которым крепятся рессоры. На корпусе заднего моста имеются планки-указатели установки моста. На корпусах обоих мостов имеются заливное, контрольное и сливное отверстия с пробками. Оба моста снабжены сапунами.

Вращающиеся детали ведущих мостов смазывают трансмиссионным автотракторным маслом.

Техническое обслуживание ведущих мостов. Во время эксплуатации трактора необходимо следить за надежностью креплений корпусов ведущих мостов, своевременно доливать и менять масло, а при необходимости регулировать зазор в конических подшипниках ведущих шестерен.

Через 240 ч работы очищают от грязи и пыли сапуны и промывают их в дизельном топливе, проверяют уровень масла в корпусах ведущих мостов.

Через 960 ч работы заменяют отработавшее масло (его сливают в конце смены). Перед заправкой корпуса ведущих мостов промывают дизельным топливом (на ходу трактора в течение 5 мин). Затем проверяют осевые перемещения ведущих шестерен главных передач, регулируют зазор в конических подшипниках ведущих шестерен.

Зазор между зубьями конических шестерен главной передачи в процессе эксплуатации не регулируют. Комплект шестерен подобран по отпечатку зубьев, его номер нанесен на задней конической поверхности ведомой шестерни и на торце вала ведущей шестерни. Боковой зазор между зубьями конических шестерен и зазор в подшипниках дифференциала регулируют только при сборке или замене деталей. Нарушать комплектность приработанных конических шестерен нельзя.

Регулировка зазоров в конических подшипниках и между зубьями шестерен главной передачи. Зазор в подшипниках главной передачи определяют индикатором или визуально путем осевого и радиального покачивания вала ведущей шестерни за фланец кардана. Свободное перемещение ведущей шестерни в подшипниках свидетельствует о необходимости их регулировки.

Для регулировки конических подшипников ведущей шестерни отъединяют конец карданного вала, вывертывают болты крепления стакана подшипников и, пользуясь болтами-съемниками, вынимают стакан. Зажав фланец стакана и расшплин-товав гайку хвостовика, отвертывают ее и снимают фланец, крышку корпуса с сальниками, маслоотгонное кольцо и наружный подшипник с внутренним кольцом.

Рис. 1. Ведущий мост колесного трактора:
1 — корпус главной передачи, 2 — ведущая шестерня, 3 — сапун, 4— крышка подшипника, 5 — ведомая шестерня, 6 — палец (ось сателлита), 7 — сателлит, 8 — корпус дифференциала, 9 — полуосевая шестерня, 10 — корпус моста, 11 —конический подшипник, 12 — регулировочная гайка, 13 — стопорная пластина, 14 — полуось, 15 — болт-съемник

Рис. 2. Схема ведущего моста колесного трактора:
1—болт-съемник, 2 — стакан подшипников, 3 — ведущая шестерня, 4 — ведомая шестерня, 5 — сателлит, 6-—полуосевая шестерня, 7 — регулировочная гайка, 8 — попуось; А — установочный размер

Затем подбирают набор регулировочных прокладок, собирают стакан в обратном порядке, не устанавливая крышку, и затягивают гайку до отказа; одна из ее прорезей должна совпасть с отверстием для шплинта. Зазор в подшипниках регулируют так, чтобы момент сопротивления вращению ведущей шестерни (без сальников) был 6—14 кгс-см (измеряют динамометрическим ключом или ручными пружинными весами). Затем на торцы гайки и вала наносят метки, отвертывают гайку, ставят на место крышку и затягивают гайку до положения, отмеченного метками, устанавливают на место стакан подшипников и закрепляют его на корпусе ведущего моста.

После регулировки зазора в подшипниках ведущей шестерни проверяют зазор А, который должен быть равен 189 + 0,1 мм, регулируют его, изменяя количество прокладок под фланцем стакана подшипников.

Зазор в подшипниках ведомой шестерни (дифференциала) и между зубьями шестерен главной передачи регулируют одновременно. Вначале сливают масло из корпуса ведущего моста, у колесного трактора сливают масло из корпусов колесных редукторов и вынимают солнечные шестерни с полуосями. При необходимости регулируют зазоры в подшипниках ведущей шестерни и устанавливают ее, выдержав требуемый зазор А. Для регулировки зазора в подшипниках ведомой шестерни (дифференциала) и зацепления конических шестерен освобождают стопорные пластины, завертывают регулировочную гайку до отказа (ведомая шестерня не проворачивается). Затем отвертывают эту же регулировочную гайку на 6—8 стопорящих выступов у трактора Т-150 или на 2—4 выступа у Т-150К. Потом завертывают регулировочную гайку до отказа и отвертывают ее на 2—3 стопорящих выступа у трактора Т-150 или на 1—1,5 выступа у трактора Т-150К. Далее стопорят регулировочные гайки пластинами, затягивают и шплинтуют гайки крышек подшипников.

Рис. 3. Отпечатки контакта шестерен главной передачи:
а — рекомендуемый отпечаток, 6, в, г — допустимые отпечатки

Нормальный боковой зазор между зубьями шестерен должен быть 0,17—0,47 мм для новой пары и 0,3—0,5 мм —для приработанных шестерен. Если зазор в подшипниках ведомой шестерни (дифференциала) нормальный, а зазор между зубьями шестерен необходимо изменить, ослабляют гайки крышек подшипников, освобождают стопорную шайбу, отпускают регулировочную гайку на стопорящий выступ с одной стороны и подтягивают на столько же регулировочную гайку с другой стороны. После чего гайки крышек подшипников затягивают до отказа и шплинтуют.

У отрегулированных шестерен проверяют контакт по отпечатку на рабочей стороне зубьев, покрыв зубья ведомой шестерни тонким слоем краски. Отпечаток краски на вогнутой стороне зубьев ведущей шестерни (при переднем ходе трактора) и выпуклой ее стороне (при заданном ходе трактора) должен занимать 50% длины зуба и не находить на кромки зубьев.
