БЕРМА, в строительном деле — площадка между подошвой откоса насыпи и верхним ребром откоса резерва при земляном полотне обыкновенных и железных дорог. Берма служит упором откоса насыпи и предохраняет его от сползания. При сооружении полотна обыкновенных дорог ширина бермы не менее 1 м: при устройстве железнодорожного полотна ширина бермы обусловливается высотой насыпи, причем минимальные размеры от 2 до 6 м. При значительных высотах насыпей иногда устраивают бермы через 2—4 м по высоте откосов одну над другой, шириной не менее 1 м, с небольшим уклоном поверхности от оси пути, причем в этом случае откосы получают ступенчатое очертание вместо ломаной линии. Уклоны откосов бермы делаются не менее полуторных, а заложение откоса всей насыпи — не менее определенного, и притом по ломаной линии. Замена пологих откосов бермой менее целесообразна в виду большего объема насыпи и возможности застоя воды на берме, но, с другой стороны, ремонтировать высокие насыпи удобнее.

Бермы бывают и в виде присыпаемых к откосам насыпей земляных призм для защиты откосов от разрушения. Бермы устраивают у откосов насыпи на косогорах между подошвой откоса и нагорной канавой и на дне выемок при глубине последних меньшей 2 м, а при других глубинах — в целях уширения выемок для получения земли, потребной для возведения насыпи. Польза применения бермы для предохранения откосов от повреждений несомненна, однако нужно считаться с увеличением объема земляных работ и возможностью застоя воды.

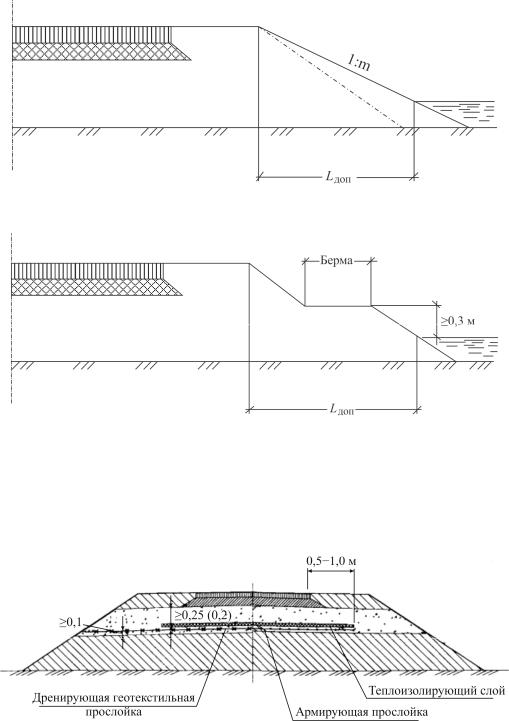

Берма в гидротехнике — горизонтальная площадка, устраиваемая в откосах выемок и насыпей в целях большей их устойчивости. Берма с наибольшим успехом устраивается при слабых грунтах — мокрых, песчаных, глинистых — и когда грунт, получаемый при прорытии канала, складывается вдоль него в виде дамбы, служащей для защиты канала от действия весенних высоких вод. Подошву насыпной дамбы отодвигают от бровки выемки канала на некоторую ширину, и т. о. откос выемки и откос насыпи будут разделены бермой. Ширину бермы делают, в зависимости от свойств грунта, от 1 до 2 м. Берму используют иногда и для устройства проезжей дороги или площадок для нужд эксплуатации; в этом случае ширина бермы делается больше, в зависимости от тех дополнительных требований, которым она должна удовлетворять. При устройстве береговых плотин различают внутреннюю берму, шириной в 2—6 м, на внутренней стороне плотин, и внешнюю берму — полосу земли перед плотиной, примыкающую к самому телу плотины или к внешнему ее откосу.

ERROR_RECORD

Берма в горном деле — горизонтальная площадка между двумя откосами, устраиваемая как для увеличения устойчивости откосов, так и при производстве эксплуатационных работ в целях удобства и безопасности этих работ, например, при выемке слоями пластовых месторождений и перекрывающих их наносов. Высота откосов и ширина бермы определяются методом производимых работ. Берма устраивается обязательно, вне зависимости от высоты откосов, между забоем по наносу и забоем по полезному ископаемому в целях избежания засорения последнего вышележащими наносами.

Источник: Мартенс. Техническая энциклопедия. Том 2 — 1928 г.

• Назад

• Вперед

Бермы безопасности

При установке экскаватор
близко к бровке откоса возникает
опасность обрушения откоса, сползания
или опрокидывания экскаватора. В связи
с этим вдоль верхней бровки откоса
оставляется предохранительная полоса,
называемая бермой
безопасности. Ширина
бермы безопасности определяет минимальное
расстояние для прохождения транспортных
средств, землеройных и других машин от
бровки откоса. Ее размер зависит в
основном от высоты откоса и свойств
грунтов (табл.2).

Таблица 2

Величина берм безопасности, м

В связи со сложной конфигурацией рабочего
контура ковша (наличие зубьев, криволинейная
форма) и кинематикой движения ковша в
грунте невозможно точно выполнить
заданные отметки дна или откоса выемки.
Степень точности работы зависит от
возможности изменения угла передней
стенки ковша относительно поверхности
грунта. При этом у гидравлических
экскаваторов точность работы больше,
чем у механических. В ряде случаев
основания земляных сооружений (котлованы
и траншеи под фундаменты, а также каналы,
подлежащие облицовке) необходимо
устранить без нарушения естественной
структуры грунта. Такие сооружения
разрабатывают с недобором, допускаемые
величины которого указаны в табл.3.

Таблица 3

Допустимый недобор грунта при работе
одноковшовых экскаваторов, см

Доработку оснований и откосов выемок
осуществляют специальными ковшами с
козырьками, телескопическим оборудованием,
оборудованием с автоматическим
устройством контроля движения кромки
ковша по заданной траектории. Для этих
работ используют также бульдозеры и
автогрейдеры.

Наибольшая производительность экскаватора
достигается при соблюдении следующих
условий: исправность экскаватора;
своевременный технический уход за
машиной; максимальное наполнение ковша;
своевременная очистка ковша от налипающего
и намерзающего грунта; рациональное
использование времени на полезную
работу ковша; сведение к минимуму затрат
времени на выполнение вспомогательных
операций (передвижку экскаватора,
очистку ковша и т. п.).

Для наполнения ковша с наименьшими
затратами времени режущие и рыхлящие
органы его (зубья стандартных ковшей,
сплошные режущие кромки ковшей полукруглой
формы) затачивают; первоначальные
размеры их восстанавливают своевременно
по мере износа во время профилактического
осмотра.

Регулировку подвески ковша экскаватора
к канатам (драглайны) и крепление его к
рукояти (прямая лопата) осуществляют в
соответствии с видом грунта, с очертаниями
забоя, обеспечивая оптимальный угол
врезания котла в грунт. Для разработки
легких грунтов (I и II групп) угол между
осью рукояти и задней стенкой ковша
должен быть 125, а плотных грунтов — 105°.

При работе экскаватора не
следует допускать недогрузку или
перегрузку транспортных средств, а так
же неравномерную загрузку площади
кузова. При наличии в забое негабаритных
кусков свыше l(крупных валунов, разрыхленных кусков
скальных и мерзлых грунтов и т.п.) их
обычно отодвигают ковшом в сторону.
Погрузка отдельных крупных кусков в
порядке исключения может производиться
при соблюдении специальных требований.

Углы пит-уолла

и ширина скамейки — как они соотносятся? |

Дата: 10 мая 2015 г.
Автор: Кен Кучлинг

Стенка борта карьера будет состоять из ряда сложенных уступов. Инженеры-геотехники обычно предоставляют критерии проектирования откосов карьера на основе межскатного угла («IRA») для различных секторов вокруг карьера. IRA представляет собой угол наклона от носка к носку, как показано на диаграмме ниже.

Угол между пандусами можно создать разными способами, в зависимости от высоты уступа («ВН»), угла наклона уступа и ширины уступа или бермы. Для получения одного и того же угла между пандусами можно использовать различные их комбинации.

Обычно угол наклона уступа («BFA») определяется прочностью горной породы, структурной структурой и использованием контролируемого взрыва (сведение к минимуму повреждения стен). BFA может варьироваться вокруг карьера или в разных типах пород, но обычно он находится в диапазоне от 60° до 75°.

Улавливающая уступ («CB») или берма используется для улавливания отслаивающейся породы и предотвращения ее скатывания вниз по стенке карьера, что создает угрозу безопасности.

Согласно эмпирическому правилу, ширина скамьи для ловли должна быть определена по формуле 4,5 м + 0,2H, где H — высота скамьи. Это означает, что рекомендуемая ширина уступа для уступа высотой 5 м должна быть около 5,5 м; для скамейки высотой 10 м она должна быть 6,5 м; а для скамейки высотой 15 м она должна быть 7,5 м.

Двойная уступка (или тройная уступка) используется там, где углы откосов между пандусами достаточно крутые, так что одинарная уступка может привести к слишком плоскому склону.

Например, если уклон между пандусами составляет 50°, а BFA — 70°, то соответствующая расчетная ширина уступа для уступа высотой 5 м будет составлять 2,4 метра. Однако такая маленькая скамья для ловли будет неэффективной для ловли расколотой породы.

Если одна двойная скамья (т.е. оставлена ​​скамья через каждые 10 м, а не через каждые 5 м), то расчетная ширина скамейки для ловли составит 4,8 метра. Если одна тройная скамья (т. е. оставлена ​​скамья для ловли через каждые 15 м), то рекомендуемая ширина будет 7,1 метра. Следовательно, в этом случае будет предложен тройной уступ, предполагая, что массив горной породы имеет достаточную прочность, чтобы выдержать забой высотой 15 м.

Простой интерактивный калькулятор (

Калькулятор наклона скамьи ) был подготовлен, чтобы показать взаимосвязь между всеми этими факторами. Скриншот калькулятора показан ниже. Это позволяет либо рассчитать IRA с учетом набора критериев высоты уступа, BFA и уступа; или рассчитайте ширину скамейки для ловли с учетом высоты, критериев BFA и IRA. Ячейки, заштрихованные желтым цветом, представляют входные ячейки.

Высота одного рабочего стола (BH):  это входная высота одного рабочего стола.

Количество скамеек между ловчими скамьями:    это ввод для одинарной, двойной или тройной укладки.

Общая высота (TH) : расчетная общая высота (количество скамеек X высота одной скамьи)

Передний угол скамьи (BFA):  это вводимый передний угол скамьи в градусах

Захватная скамья (CB) : это ширина скамьи для ловли, либо в качестве входных данных, либо в качестве расчетного значения.

Межрамповый угол (IRA) : это угол наклона в градусах, либо расчетное значение, либо ввод.

При двойной или тройной уступке иногда между уступами может оставаться небольшая 1-2-метровая буровая берма из-за неспособности буровой установки прижаться к стенке карьера. Ширина буровой бермы может быть уменьшена за счет бурения всего двойного уступа или использования меньших буров.

Иногда можно встретить термин «геотехническая берма». В некоторых конструкциях ям периодически вводится большая скамья, например. каждые 120–180 м по высоте непрерывной стены, что служит еще одной мерой для улавливания рассыпающихся камней.

Заключение

Суть в том, что угол между пандусами может быть достигнут различными способами в зависимости от различных компонентов профиля откоса. Безопасность имеет первостепенное значение, и поэтому важны соответствующие размеры улавливающей скамьи, а также возможность доступа к скамьям и уборке скопившегося мусора. В некоторых случаях может потребоваться двойная и тройная уступка для достижения проектных углов стены при сохранении ширины скамейки с предохранителями.

Для тех, кому интересно узнать, как увеличение угла наклона борта карьера может повлиять на экономику шахты, небольшое исследование, которое мы провели, показало, что изменение угла наклона от 45 до 50 градусов может уменьшить количество отходов на 15 %. Это эквивалентно экономии 50 миллионов долларов. Чтобы узнать больше, перейдите по этой ссылке. «Более крутые склоны карьера могут сэкономить деньги».

Примечание: Если вы хотите получать уведомления о публикации новых блогов, подпишитесь на список рассылки KJK на веб-сайте. Следите за нами в Твиттере на @KJKLtd, чтобы быть в курсе обновлений и идей.

Как построить и использовать бермы в ландшафте вашего двора

К

Давид Болье

David Beaulieu

David Beaulieu — эксперт по ландшафтному дизайну и фотограф растений с 20-летним опытом.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 09.11.19

Давид Болье / Ель

Если вы новичок в ландшафтном дизайне, скорее всего, вы видели много «насыпей» в своей жизни, даже не осознавая, что у этих сооружений есть название. Это потому, что для всех их вариаций концепция уступов настолько проста, что их легко принять как должное. Давайте посмотрим, что это такое, как их построить и почему вы можете захотеть включить их в свой ландшафтный дизайн.

Что такое берма?

Берма — это просто округлая насыпь из почвы (а иногда и насыпь), построенная на ровном участке земли для улучшения дизайна собственности. Тот факт, что берма имеет закругленную форму, отличает ее от приподнятой грядки. Последняя имеет плоскую поверхность и прямоугольную форму.

Материалы для строительства бермы

• Гибкий садовый шланг
• Мука
• Лопата, лопата
• Стальные грабли
• Трамбовка
• Тачка
• Наполнитель, такой как щебень или гравий (опционально)
• Глинистая почва (опционально)
• Верхний слой почвы
• Мульча
• Бордюрный материал (опционально)
• Валуны (опционально) )
• Растения

Основные правила строительства бермы

Существует несколько жестких правил по строительству уступов, но новичкам следует руководствоваться следующими рекомендациями:

• Сделайте наклон плавным. Это не только будет выглядеть более естественно, но и поможет вам предотвратить эрозию. Не стремитесь к высоте, намного превышающей два фута, и расширяйте основание примерно на пять футов в ширину на каждый фут, на который поднимается берма. Соотношение 5:1 — это всего лишь среднее значение, потому что вы должны варьировать наклон, чтобы создать больший интерес. Дайте уступу более одного пика и избегайте размещения самого высокого пика в центре уступа.
• Бермы более интересны, если они имеют форму фасоли или полумесяца, чем круглые.
• Всегда помните о возможных проблемах с дренажем при планировании и строительстве бермы. Помните, что установка такой конструкции во дворе может привести к тому, что дождевая вода будет направляться в те участки земли, куда она никогда не собиралась. Вот почему новичку лучше построить берму относительно небольшого размера и придерживаться только одной бермы. В худшем случае вам, возможно, придется установить дренажную систему.
• Грязь, скопившаяся волей-неволей, вполне может размыться во время дождя, если вы не обратите внимание на то, как вы укладываете берму, предполагая, что вы хотите избежать затрат на берму, полностью состоящую из верхнего слоя почвы (суглинки). Чтобы сэкономить деньги, используйте верхний слой почвы (в нем прекрасно выращивать растения), но используйте глинистую почву в качестве второго слоя, а не наполнитель, такой как гравий или щебень. Глина — это тип почвы, более непроницаемый для воды, чем наполнитель, поэтому верхний слой почвы не просачивается через него. Под глиной используйте заливку, чтобы создать основную часть основания.

Пошаговые инструкции по строительству бермы

На этапах планирования сначала обязательно позвоните по номеру телефона «Dig Safe» (или его эквиваленту в вашем районе), чтобы можно было отметить наличие подземных инженерных коммуникаций и т. д. на вашем участке. Место, которое вы выберете для бермы, будет зависеть от функции, которую она будет выполнять для вас. Если он будет служить клумбой для цветочного бордюра, который будет виден с улицы, выберите место рядом с улицей. Независимо от точного местоположения, давайте предположим, что вы будете строить насыпь на том месте, где сейчас находится газон. Вот как это сделать:

1. С помощью гибкого садового шланга отметьте границу бермы. Сделайте шаг назад и оцените дизайн, который вы только что изложили. При необходимости отрегулируйте. Когда вы будете удовлетворены, насыпьте муку по линии, отмеченной шлангом, и снимите шланг. Теперь у вас есть контур бермы.
2. Следуя указаниям муки, воткните лопату в землю по всему контуру.
3. Работая внутри контура, удалите весь дерн лопатой.
4. Также удалите весь верхний слой почвы, оставшийся на участке после выкапывания дерна.
5. С помощью тачки выгрузите наполнитель, чтобы начать строительство базы. Потратьте много времени, чтобы получить правильную форму и наклон, потому что следующие два слоя будут повторять форму этого слоя (так что это время для внесения корректировок, а не тогда, когда вы наносите глину и верхний слой почвы).
6. Держите насыпь примерно в футе от границы (здесь вам нужно поместить верхний слой почвы). Минимизируйте глубину заливки там, где она ближе всего к краю, но постепенно увеличивайте ее глубину по мере продвижения к середине.
7. Нанесите слой глинистой почвы. Равномерно выгребайте. Утрамбуйте его.
8. Нанесите верхний слой почвы. Равномерно выгребайте. Утрамбуйте его. Сбрызните его водой, чтобы удалить воздушные карманы. То, насколько толстым должен быть этот слой, зависит от размера растения, но чем больше, тем лучше. Даже некоторым небольшим растениям для укоренения требуется не менее 6–12 дюймов хорошей почвы.
9. Установите растения в берме, используя те же принципы ландшафтного дизайна, которые вы использовали бы в любом месте вашего ландшафтного дизайна, и нанесите мульчу.

Советы по строительству бермы

Кромочный материал и валуны являются дополнительными расходными материалами. Вот как они могут быть полезны:

1. Поскольку эрозия представляет собой большую проблему в этом проекте, кольцо бермы с окантовкой дает вам что-то вроде страхового полиса: окантовка задерживает любую почву, которая смывается вниз по склону. Камень делает для простой окантовки.
