Чертеж котлована. Пример выполнения


Иногда конструктору приходится чертить план котлована, на самом деле это самый простой чертеж – с минимумом линий и обозначений. Сейчас разберем на примере, как начертить котлован.

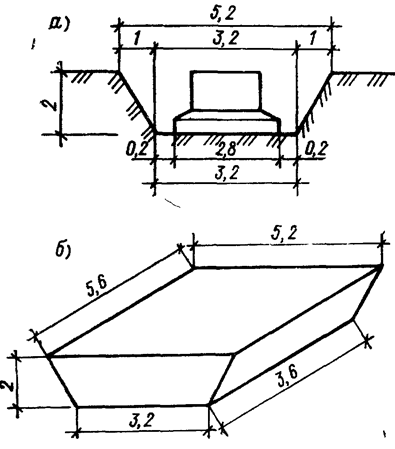

Откосы котлована

Начнем с откосов. Вертикальные откосы нормами допускаются очень редко (при глубине котлована менее 1,5 м для отдельных типов грунтов). Для разных типов грунта нормируется разный уклон, который напрямую связан с углом внутреннего трения. Вообще что представляет собой угол внутреннего трения? Если грубо, то кучка грунта, насыпанная конусом под углом внутреннего трения, не будет стремиться осыпаться – грунт держит сам себя. Если угол конуса попытаться сделать круче, то грунт «поедет», это чревато обрушением, а в случае котлована обрушение означает возможные человеческие жертвы.

Если вы не ограничены в плане габаритами участка, существующими сооружениями и коммуникациями, можете смело делать откосы котлована под углом 45 градусов – этот угол почти всегда допустим (кроме насыпных грунтов). Более пологие углы не рациональны – и места по площади много занимают, и работы для экскавации больше. Более крутые углы нужно проверять в литературе (допустимы ли они для данного типа грунта).

Ниже дана таблица из СНиП III-4-80 «Техника безопасности в строительстве» (в России он заменен на более новый).

Отношение 1:1 – это и есть 45 градусов (когда ширина откоса в плане равна глубине котлована).  Отношение 1:05 – более крутой откос под 60 градусов (когда глубина котлована в два раза больше, чем ширина откоса в плане), отношение 1:1,25 – более пологий (для насыпных неуплотненных грунтов при глубине котлована 5 м и более).

Помните, если участок, на котором вы проектируете фундамент, стесненный какими-то обстоятельствами, всегда перед началом проектирования нужно продумать процесс производства земляных работ, чтобы потом не оказалось, что дом вообще не могут построить.

Пример 1. Самый простой случай. Участок ровный, абсолютная отметка существующего грунта 51,30. За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Площадка строительства ничем не стеснена, грунт – суглинок.

Кстати, обратите внимание, абсолютные отметки обычно указываются с двумя знаками после запятой, а относительные – с тремя.

Определим абсолютную отметку низа фундаментной плиты: 52,07 – 3,0 = 49,07 м.

Определим абсолютную отметку дна котлована (низа подготовки): 49,07 – 0,1 = 48,97 м.

Глубина котлована: 51,30 – 48,97 = 2,33 м.

Принимаем наиболее удобный угол откоса котлована – 45 градусов.

Пошаговая инструкция к выполнению чертежа котлована:

1. Наносим сетку из крайних осей и контур фундамента котлована.

2. Отступаем от контура фундамента наружу 100 мм, получаем тем самым контур подготовки.

3. Отступаем от контура подготовки наружу 500 мм – допустимый минимум до начала откоса, оговоренный нормами (раньше он был 300 мм). Это будет линия контура дна котлована.

4. Отступаем от контура дна котлована 2,33 м (глубину котлована) – т.к. откосы под углом 45 градусов, то размер откосов в плане равен глубине котлована. Это будет линия верха откоса. Наносим по ней условное обозначение для откосов в виде чередующихся коротких и длинных черточек, перпендикулярных контуру.

5. Удаляем все лишние линии (фундамент, контур подготовки), наносим отметку дна котлована и отметку существующей земли.

6. Наносим недостающие размеры – привязку углов котлована к осям.

7. Добавляем примечание о соответствии относительных отметок абсолютным.

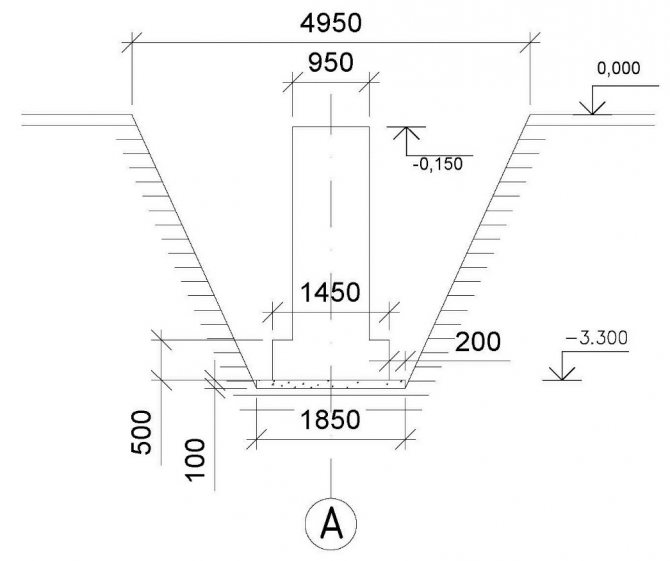

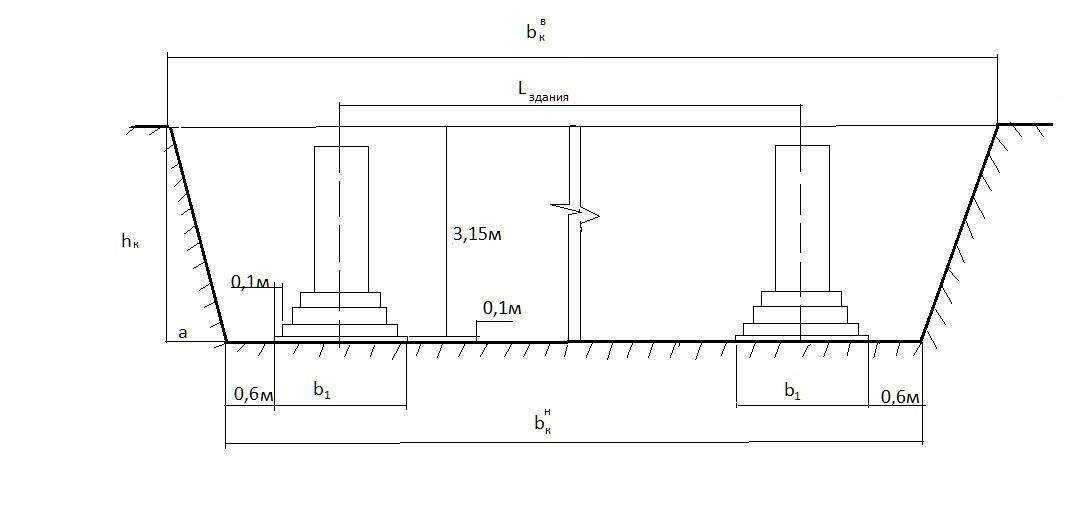

8. По желанию делаем разрез (обозначаем на нем отметки и уклоны откосов).

Считать объем вынимаемого грунта – это работа сметчиков. Спецификации на чертеже тоже никакой нет.

Въезд в котлован разрабатывать не нужно, это забота ПОС (проект организации строительства), т.е. отдельные деньги.

Пример 2. Тот же котлован, только грунт с уклоном в одном направлении (абсолютные отметки существующей земли показаны на рисунке ниже). За отметку 0,000 в проекте условно принята отметка 52,07. Отметка низа фундаментной плиты -3,000. Под плитой предусмотрена подготовка из бетона толщиной 100 мм. Грунт – суглинок, откосы требуется сделать максимально крутыми.

Итак, у нас перепад грунта в одном направлении – от 53,50 до 51,70 м, при этом на съемке отметки указаны в конкретных точках на плане.

В такой ситуации проще начать с разреза котлована.

Переведем имеющиеся у нас абсолютные отметки в относительные.

Абсолютная отметка 53,50 м соответствует относительной 53,50 – 52,07 = 1,430 м.

Абсолютная отметка 51,70 м соответствует относительной 51,70 – 52,07 = -0,370 м.

Отметка дна котлована равна -3,100 м.

Проще всего посмотреть алгоритм построения котлована будет на видео.

Как видите, все не так уж сложно. А чертеж в итоге будет выглядеть вот так.

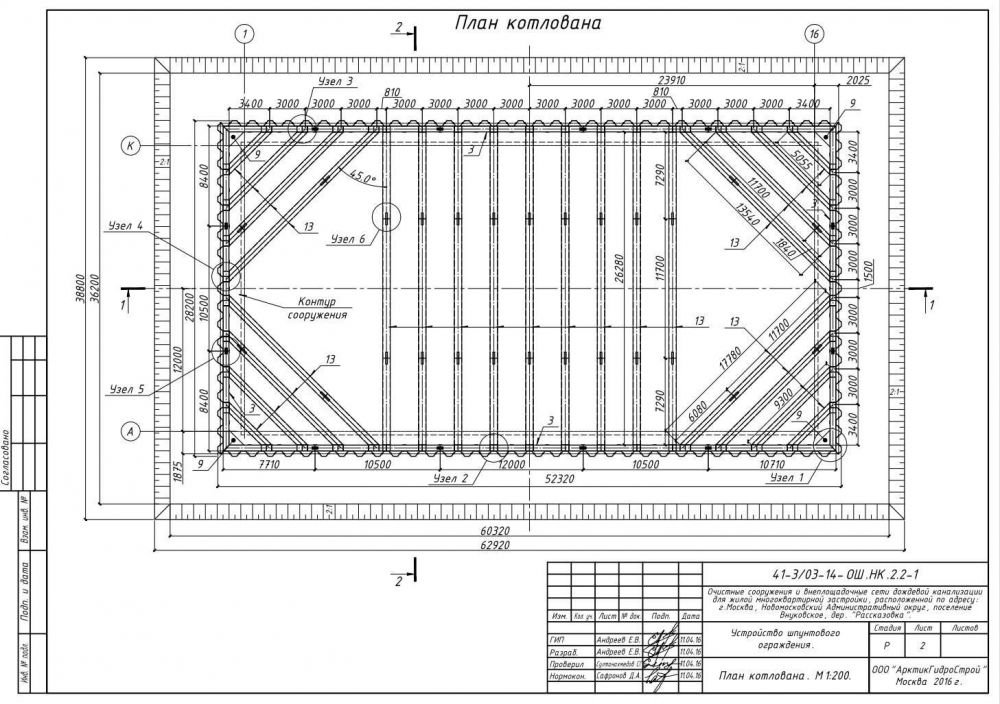

Исполнительная схема котлована: образец составления

Разработка местности под котлован

Котлован является начальным этапом строительных работ. От правильности его форм, глубины и других параметров зависит качество будущего строения, поэтому прежде чем начинать земляные работы или строительство дома на готовом котловане, необходимо произвести геодезическую контрольную съёмку. На основании полученных данных составляется схема котлована и сопроводительная документация. Зная особенности проведения каждого этапа, провести работы будет гораздо проще.

Содержание

Основные этапы копки котлована

Геодезическая съёмка

Подготовка фундамента дома начинается с копки надежного котлована. Этот процесс проходит в несколько этапов.

Прежде чем подводить к месту строительства технику и начинать работу, необходимо хорошо исследовать местность: ландшафт, растительность, тип почвы и глубину пролегания грунтовых вод.

Стоит выяснить, находятся ли в месте будущего строительства коммуникации: водопроводная, электрическая или канализационная сети, и как организовать процесс так, чтобы не создать неудобств тем, кто пользуется ими. Чаще всего старые сети стараются отключить и перенести. На этом же этапе решается вопрос о подводе коммуникаций к новому строению. Все эти задачи требуют согласования, а результаты вносятся в проектную документацию.

После этого начинается расчистка местности. Заранее решается вопрос, куда будет выведен строительный и прочий мусор, и как он будет утилизирован. Съем грунта производится в 2 этапа. Сначала снимается плодородный слой, который затем употребляется для удобрения почвы в других местах или облагораживании прилегающей территории уже после завершения строительства. Второй слой грунта чаще всего стараются утилизировать, поскольку для засыпки котлована используются более прочные материалы.

Глубина котлована зависит от нескольких параметров: тип почвы, её устойчивость, количество и глубина залегания грунтовых вод, глубина промерзания грунта. В зависимости от условий копка выполняется механическим или ручным способом.

Первый метод применяется при больших объёмах работ в местах, куда можно подвести технику. Таким способом можно быстро разработать местности и справиться с возникающими по ходу копки препятствиями.

Ручная работа используется там, где подход техники затруднен, где тип почвы не позволяет использовать механику или требуется котлован небольшого размера.

Укрепление котлована и исполнительная геодезическая съёмка

Важной частью работы является укрепление котлована. Это можно сделать несколькими способами:

  • погружение шпунта Ларсена, которое проводится до выемки грунта с целью укрепить берег;
  • цементовка стен применима в местностях с плотным расположением построек, она позволяет укрепить фундамент не только строящегося здания, но и соседних;
  • современным способом закрепления считается «стена в грунте», предполагающая помещение в котлован сборной конструкции с последующей заливкой бетона или железобетона;
  • аналогом предыдущего способа считается использование буронабивных свай.

Завершающим этапом земляных работ будет засыпка котлована. Для этого часто применяют песок, щебень или другие прочные материалы.

Выезд геодезистов на исполнительную съемку котлована осуществляется как минимум дважды за время производства земляных работ. Это требуется для следующих целей:

  • снизить затраты на выполнение самой работы;
  • проверить геометрию котлована, от которой зависит качество постройки;
  • сверить соответствие проделанной работы и плана на котлован во избежание разногласий исполнителя с заказчиком.

Первый выезд специалистов назначается до снятия первого слоя грунта. Проводится топографическое исследование местности, намечаются первые контуры котлована, по которым будут копаться траншеи, и данные из чертежей переносятся на местность.

В процессе земляных работ могут возникнуть непредвиденные трудности: изменение типа грунта, отличающееся от плана расположение грунтовых вод. В этом случае геодезисты необходимы для грамотной коррекции имеющихся чертежей. Цель съёмок: добиться должного результата минимум усилий.

И на завершающем этапе работ необходимо произвести измерения самого котлована, расположение и значение всех его элементов. Делается это с целью проверки надежности углубления перед началом заливки фундамента. Если в процессе земляных работ не было непредвиденных трудностей, данные, полученные в процессе геодезической съёмки, не могут отличаться от параметров в чертежах более чем на 5 см. Полученные данные в обязательном порядке вносятся в проектную документацию.

Оформление исполнительной документации

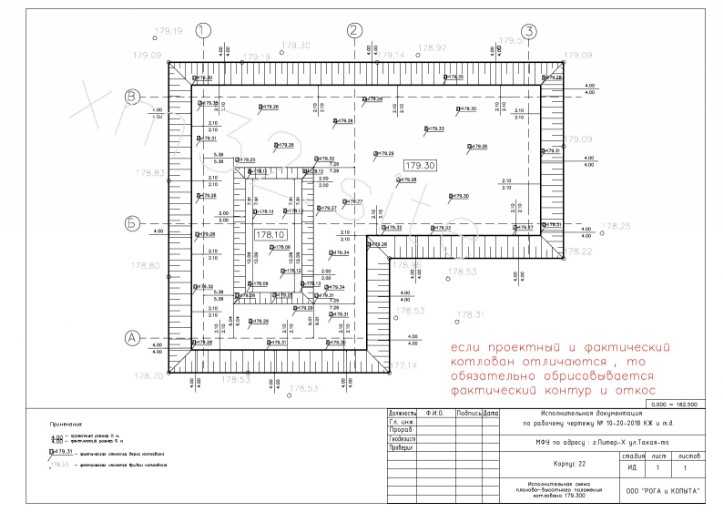

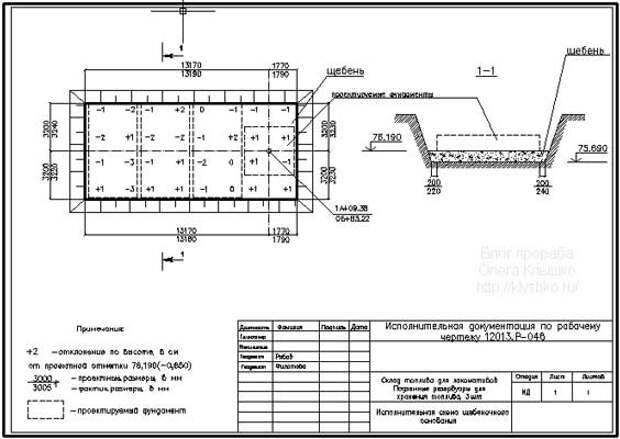

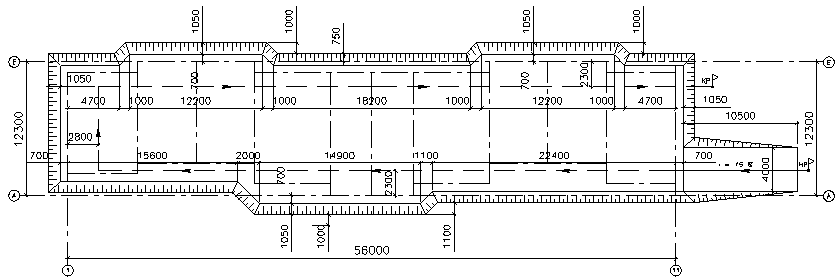

Образец исполнительной схемы котлована

Исполнительная документация, оформление которой является обязательным, это документы, которые требуются в процессе строительства. Сведения, записанные в ней, используются при ремонте и обслуживании готового здания, прокладке или замене инженерных сетей. Для этого создана специальная форма для заполнения и изготовлены бланки.

После завершения земляных работ составляются первые схемы, в которые вносятся следующие сведения:

  • фактические и проектные размеры котлована;
  • крутизна откосов;
  • отметка верхней бровки котлована;
  • количество извлеченного грунта.

Чтобы отделить планируемые значения от реальных показателей, в исполнительной схеме котлована применяют следующее правило: фактические размеры указывают над линиями, а проектные – под ними.

Под схемой котлована обязательно приводится таблица, которая содержит общие сведения о проекте:

  • наименование объекта;
  • его шифр и номер;
  • вид строительства;
  • стадия строительства;
  • наименование организации, которая занималась составлением документа.

Здесь же могут быть указаны дополнительные сведения, примечания, касающиеся хода строительства. Например, причины отклонения от начального вида планировки.

. Это приложение содержит спецификации для наклона и уступа, когда они используются в качестве методов защиты рабочих, работающих на земляных работах, от обвалов. Требования настоящего приложения применяются, когда проектирование наклонных и уступчатых защитных систем должно выполняться в соответствии с требованиями, изложенными в § 1926.652(b)(2).

(б) Определения .

Фактический уклон означает уклон, до которого вырыт забой.

Бедствие означает, что грунт находится в состоянии, при котором обрушение неизбежно или может произойти. О бедствии свидетельствуют такие явления, как образование трещин в забое или рядом с открытой выемкой; оседание края котлована; осыпание материала с забоя или вздутие или вздутие материала со дна выемки; отслаивание материала от забоя выемки; и рассыпание, то есть небольшие количества материала, такого как галька или небольшие комки материала, внезапно отделяющиеся от поверхности выемки и просачивающиеся или скатывающиеся в выемку.

Максимально допустимый уклон означает самый крутой уклон забоя, приемлемый для наиболее благоприятных условий площадки в качестве защиты от обвалов, и выражается как отношение горизонтального расстояния к вертикальному подъему (H:V) .

Кратковременное воздействие означает период времени менее или равный 24 часам, в течение которого ведутся раскопки.

(c) Требования — (1) Классификация почвы . Почвенно-каменные отложения классифицируются в соответствии с приложением А к подразделу Р части 1926.

(2) Максимально допустимый уклон . Максимально допустимый уклон для грунта или отложений горных пород определяется по таблице B-1 настоящего приложения.

(3) Фактический уклон . (i) Фактический уклон не должен быть круче максимально допустимого уклона.

(ii) Фактический уклон должен быть менее крутым, чем максимально допустимый уклон, при наличии признаков бедствия. Если возникает такая ситуация, уклон должен быть срезан до фактического уклона, который по крайней мере от ½ горизонтального до одного вертикального (½H:1V) менее крутой, чем максимально допустимый уклон.

(iii) При наличии дополнительных нагрузок от складируемых материалов или оборудования, рабочего оборудования или движения транспорта компетентное лицо должно определить степень, до которой фактический уклон должен быть уменьшен ниже максимально допустимого уклона, и должен гарантировать, что такое уменьшение достигнуто. Дополнительные нагрузки от соседних конструкций должны оцениваться в соответствии с § 1926.651(i).

(4) Конфигурации . Конфигурации наклонных и уступчатых систем должны соответствовать рисунку B-1.

ТАБЛИЦА B-1
МАКСИМАЛЬНО ДОПУСТИМЫЕ СКЛОНЫ

ТИП ПОЧВЫ ИЛИ СКАЛЫ МАКСИМАЛЬНО ДОПУСТИМЫЕ СКЛОНЫ (В:В)(1) ДЛЯ ВЫРАБОТОК ГЛУБИНОЙ МЕНЕЕ 20 ФУТОВ(3)
СТАБИЛЬНАЯ ПОРОДА
ТИП A (2)
ТИП B
ТИП C		 ВЕРТИКАЛЬНЫЙ (90°)
3/4:1 (53°)
1:1 (45°)
1 ½:1 (34°)

Сноска(1) Цифры, указанные в скобках рядом с максимально допустимыми уклонами, представляют собой углы, выраженные в градусах от горизонтали. Углы закруглены.

Сноска(2) Кратковременный максимально допустимый уклон 1/2H:1V (63º) допускается при выемке грунта типа А глубиной 12 футов (3,67 м) или менее. Кратковременные максимально допустимые уклоны для котлованов глубиной более 12 футов (3,67 м) должны составлять 3/4H:1V (53º).

Сноска(3) Уклон или уступ для котлованов глубиной более 20 футов должны быть спроектированы зарегистрированным профессиональным инженером.

Рисунок B-1

Конфигурации наклона

(Все уклоны, указанные ниже, относятся к горизонтали и вертикали)

B-1.1 Выемки, выполненные в грунте типа А.

1. Все земляные работы с простым уклоном глубиной 20 футов или менее должны иметь максимально допустимый уклон ¾:1.

ПРОСТОЙ СКАТ — ОБЩИЕ СВЕДЕНИЯ

Исключение: земляные работы на простом склоне, открытые 24 часа или менее (краткосрочные) и имеющие глубину 12 футов или менее, должны иметь максимально допустимый уклон ½:1.

ПРОСТОЙ УКЛОН — КРАТКОСРОЧНЫЙ

2. Все уступчатые выемки глубиной до 20 футов должны иметь максимально допустимый уклон от 3/4 до 1 и следующие максимальные размеры уступа:

3. Все котлованы глубиной 8 футов или менее, которые имеют неподдерживаемые нижние части с вертикальными стенками, должны иметь максимальную вертикальную сторону 3½ фута.

ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ БЕЗ ПОДДЕРЖКИ — МАКСИМАЛЬНАЯ ГЛУБИНА 8 ФУТОВ)

Все котлованы глубиной более 8 футов, но не более 12 футов с неподдерживаемыми вертикальными нижними частями должны иметь максимально допустимый уклон 1:1 и максимальную вертикальную сторону 3½ фута.

БЕЗ ПОДДЕРЖКИ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ — МАКСИМАЛЬНАЯ ГЛУБИНА 12 ФУТОВ)

Все котлованы глубиной 20 футов или менее, которые имеют нижние части с вертикальными стенками, которые поддерживаются или экранируются, должны иметь максимально допустимый уклон ¾:1. Система поддержки или экрана должна выступать не менее чем на 18 дюймов над верхней частью вертикальной стороны.

ПОДДЕРЖИВАЕМАЯ ИЛИ ЭКРАНИРОВАННАЯ ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ

4. Все остальные котлованы с простым уклоном, составным откосом и вертикальной нижней частью должны соответствовать другим вариантам, разрешенным в соответствии с § 1926.652(b).

B-1.2 Выемки грунта типа B

1. Все выемки с простым уклоном глубиной 20 футов или менее должны иметь максимально допустимый уклон 1:1.

ПРОСТОЙ УКЛОН

2. Все уступные котлованы глубиной 20 футов или менее должны иметь максимально допустимый уклон 1:1 и максимальные размеры уступов, указанные ниже:

ОДНА СТОЙКА

НЕСКОЛЬКА СКАМЬЯ

3. Все котлованы глубиной 20 футов или менее, которые имеют вертикальные нижние части, должны быть ограждены или закреплены на высоте не менее 18 дюймов над верхней частью вертикальной стороны. Все такие котлованы должны иметь максимально допустимый уклон 1:1.

ВЕРТИКАЛЬНО НИЖНЯЯ ЧАСТЬ

4. Все остальные котлованы с уклоном должны соответствовать другим вариантам, разрешенным в § 1926. 652(b).

B-1.3 Выемки грунта типа C

1. Все выемки с простым уклоном глубиной 20 футов или менее должны иметь максимально допустимый уклон 1½:1.

ПРОСТОЙ СКАТ

2. Все котлованы глубиной 20 футов или менее, имеющие вертикальные нижние части, должны быть экранированы или поддерживаться на высоте не менее 18 дюймов над верхней частью вертикальной стороны. Все такие котлованы должны иметь максимально допустимый уклон 1½:1.

ВЕРТИКАЛЬНАЯ НИЖНЯЯ ЧАСТЬ

3. Все остальные земляные работы под уклоном должны соответствовать другим вариантам, разрешенным в § 1926.652(b).

B-1.4 Выемки, выполненные в слоистых грунтах

1. Все выемки глубиной 20 футов или менее, выполненные в слоистых грунтах, должны иметь максимально допустимый уклон для каждого слоя, как указано ниже.

КРЫШКА A

КРЫШКА A

КРЫШКА B

A НАД B

A НАД C

B OVER C

2. Все остальные земляные работы с уклоном должны соответствовать другим вариантам, разрешенным в § 1926.652(b).
