Описание и устройство ленточных конвейеров

Конвейеры этого типа широко применяются на различных предприятиях благодаря тому, что подходят для транспортировки практически любых видов грузов (за исключением жидких) в горизонтальном и наклонном направлениях, позволяя организовать разнообразные транспортные схемы. Востребованность данного оборудования также объясняется простотой его конструкции, легкостью в эксплуатации, надежностью и широким диапазоном производительности.

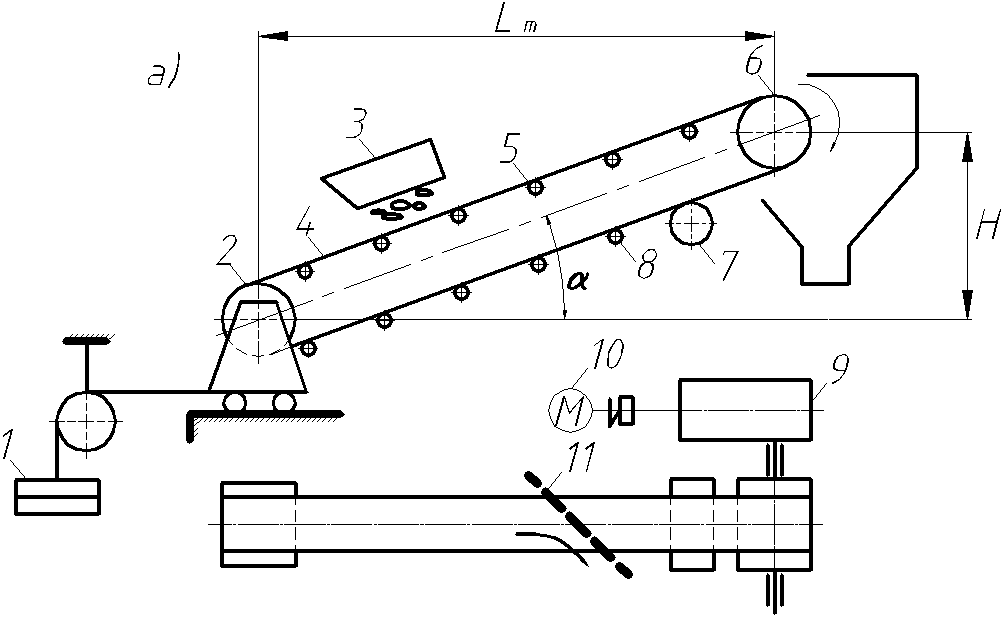

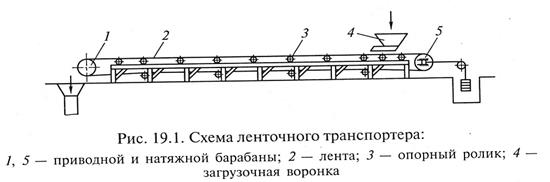

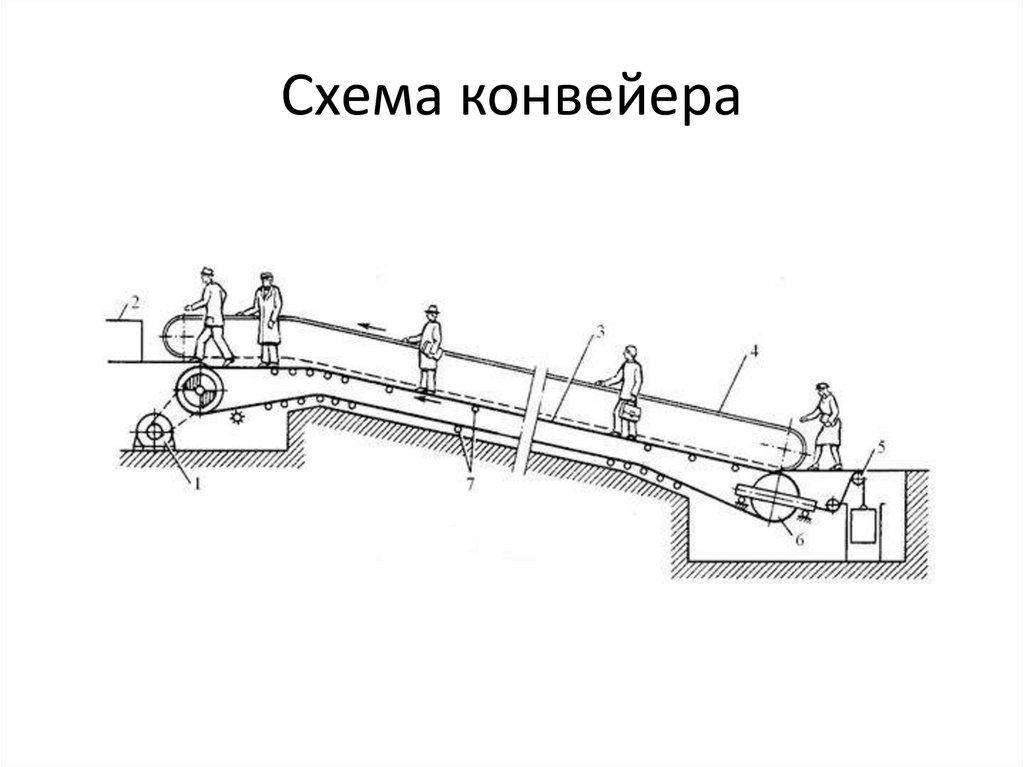

Тяговый элемент ленточного конвейера (лента), огибая направляющие элементы, двигается по стационарным роликовым опорам и приводится в движение приводным барабаном, связанным с электродвигателем через передаточный механизм. Верхняя (рабочая) ветвь ленты, на которой располагается груз, перемещается по желобчатым роликовым опорам. Нижняя часть (ее также называют холостой) опирается на прямые роликовые опоры. Движение осуществляется благодаря силе трения, возникающей между лентой и приводным барабаном при обеспечении достаточного натяжения.

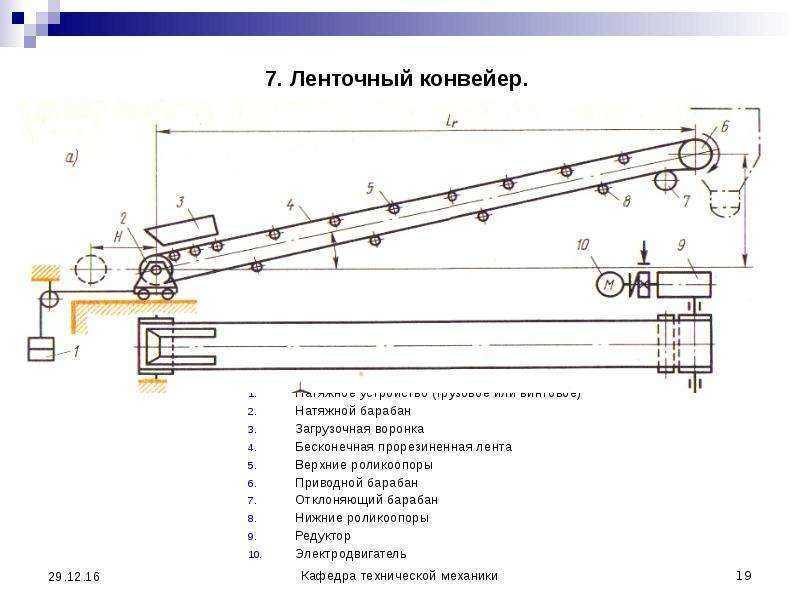

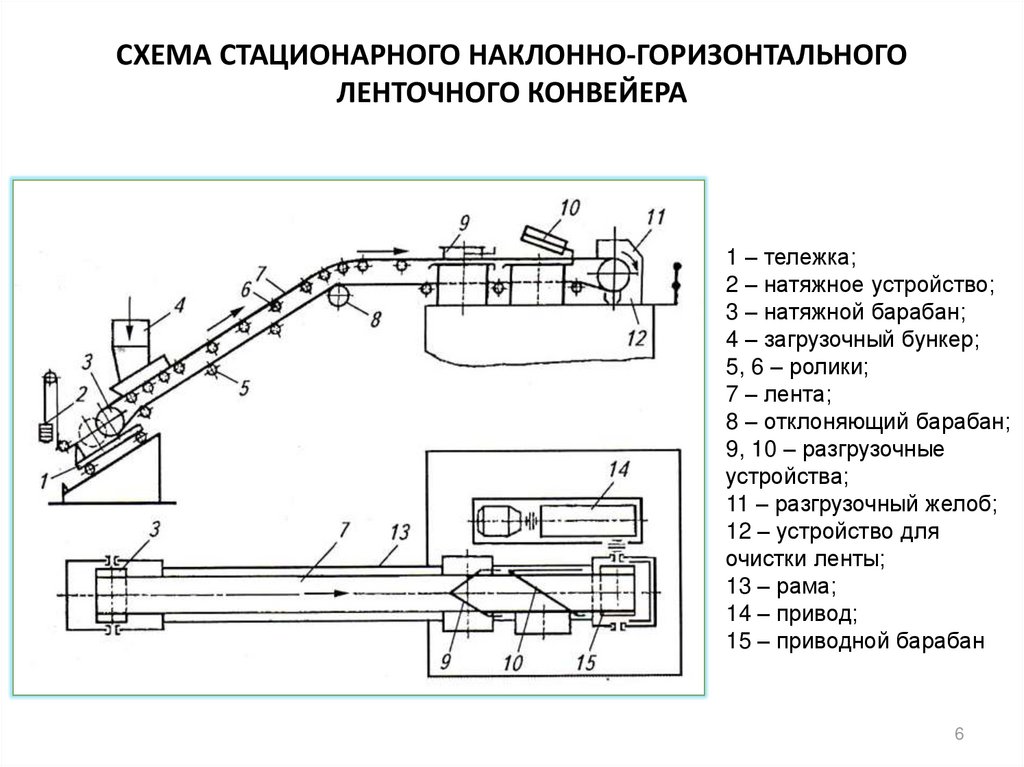

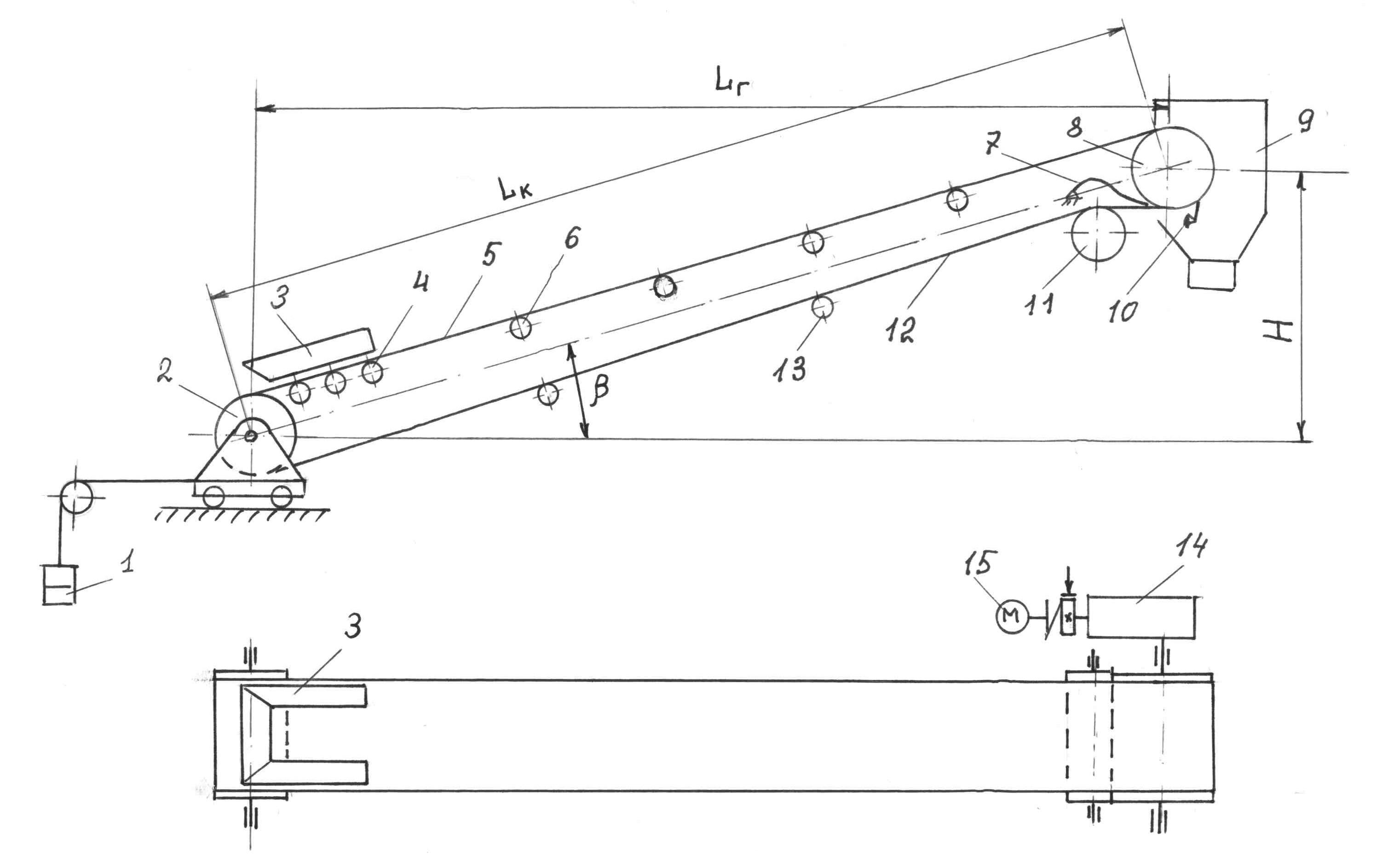

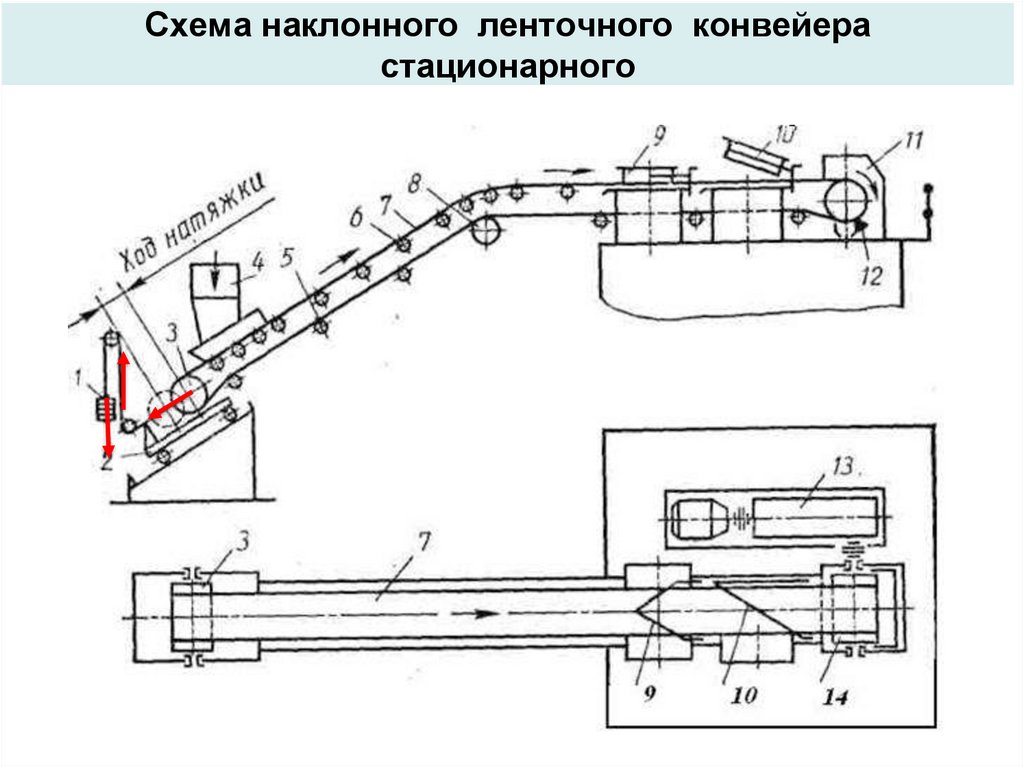

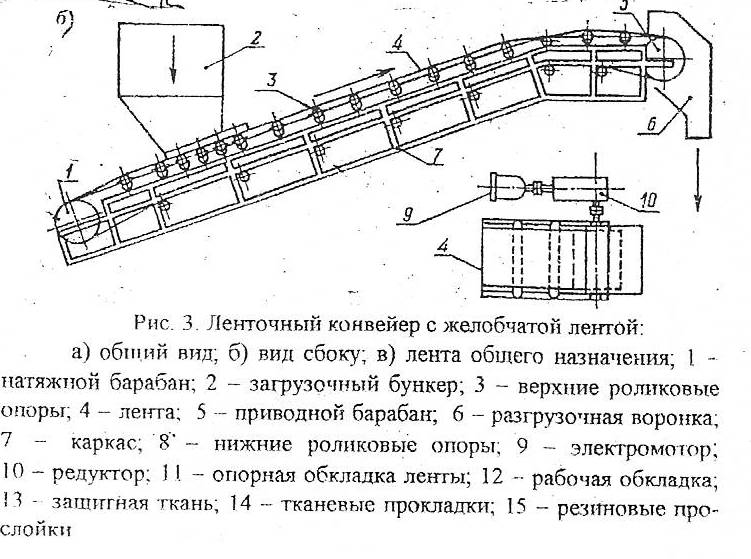

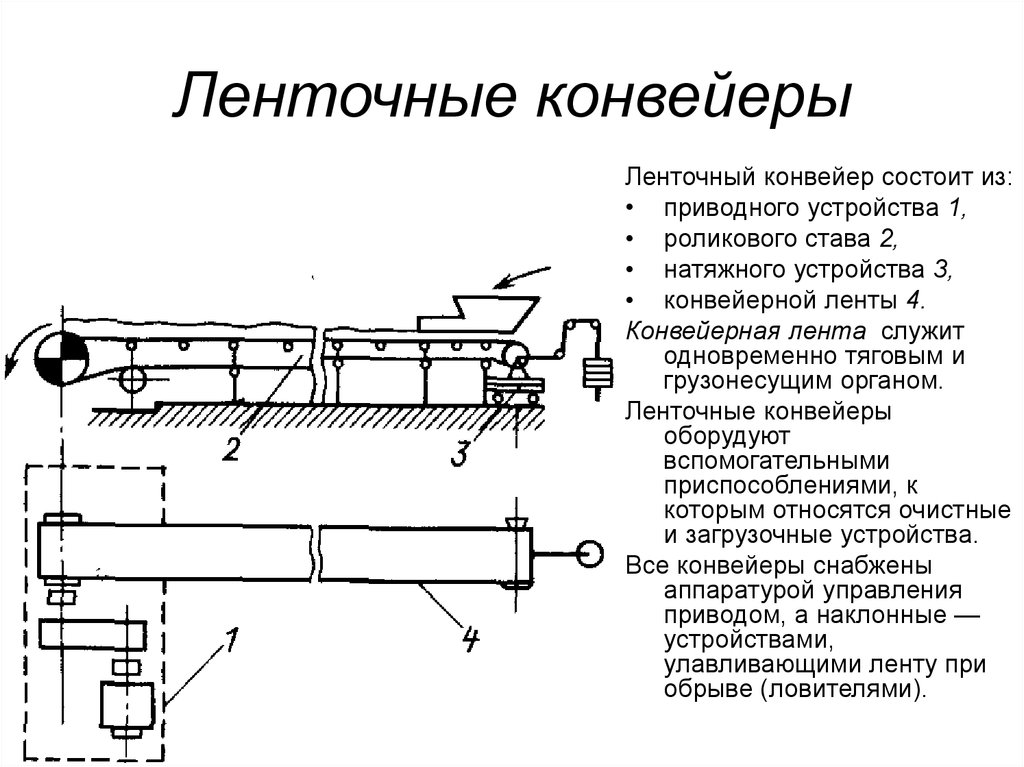

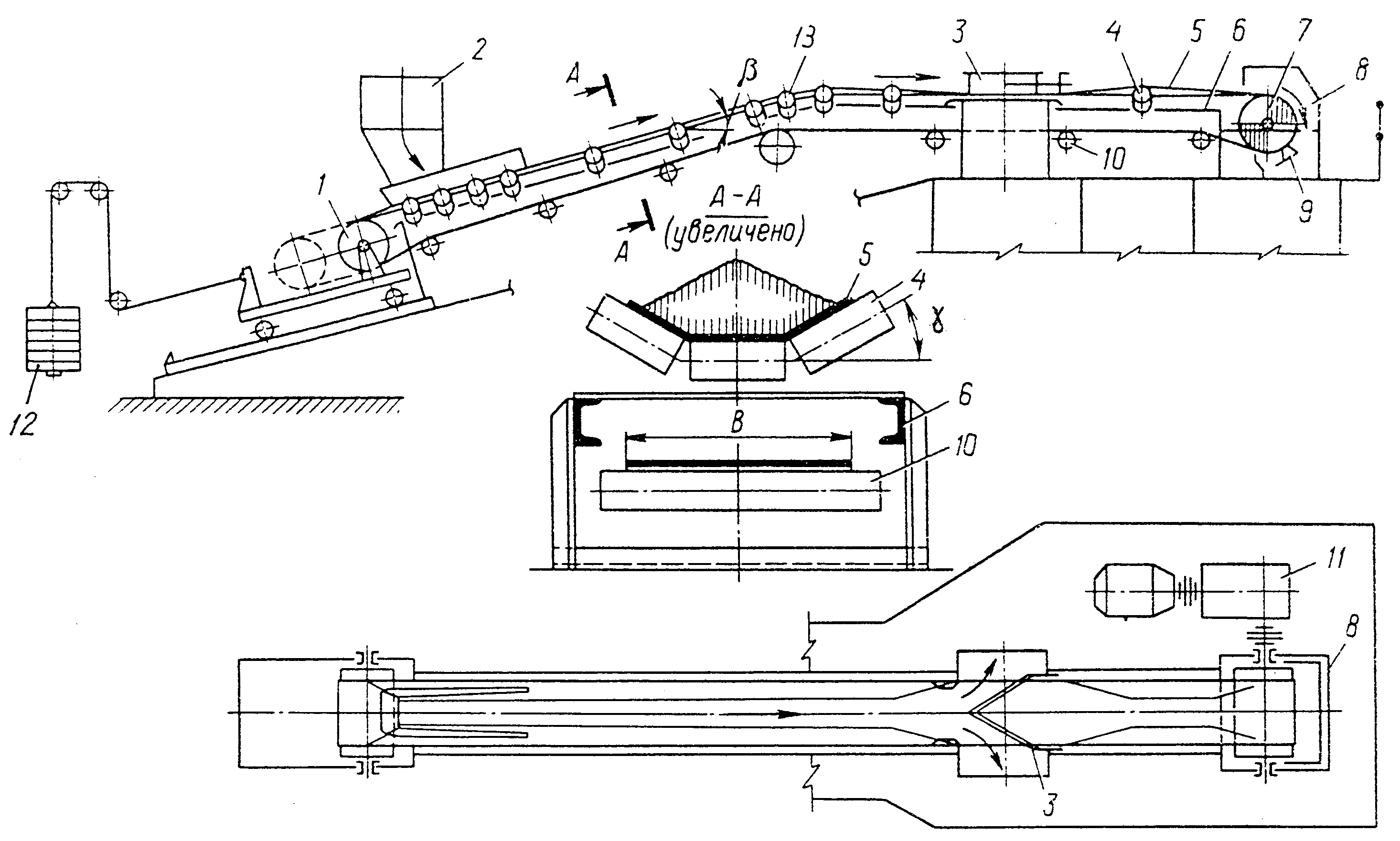

Основные узлы ленточного конвейера включают тяговый элемент, одновременно выполняющий функции рабочего (несущего) элемента, опорные конструкции (стационарные роликовые опоры или жесткий настил), приводное устройство, состоящее из передаточного механизма, электродвигателя и приводного барабана, натяжные элементы (винтовое или грузовое), загрузочные и разгрузочные конструкции, станину, на которой крепятся эти узлы. Ниже описаны некоторые схемы ленточных конвейеров, использующихся на различных предприятиях.

Одна из распространенных разновидностей такого оборудования — горизонтальный ленточный конвейер с передвижным загрузочным устройством. Сыпучие грузы здесь разгружаются через концевой барабан (который одновременно может быть и приводным). Предварительное натяжение обеспечивается горизонтальным грузовым устройством. Длина оборудования может составлять 300 м. Для транспортировки мешков в качестве опорного устройства для поддержки рабочей ветви имеется настил, борта представляют собой направляющие для штучных грузов.

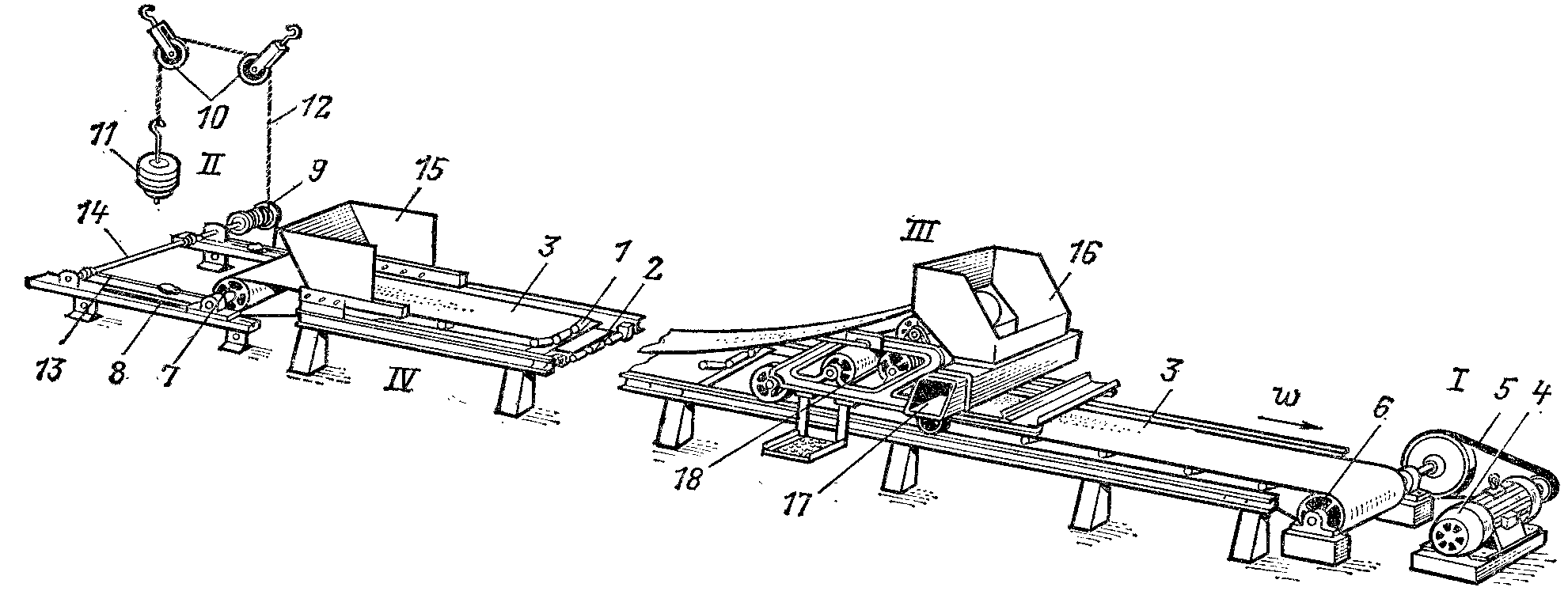

Во вспомогательном производстве часто используются передвижные конвейеры, станина которых устанавливается на ходовых колесах. Натяжное и приводное устройства в таком оборудовании обычно располагаются рядом. Они также часто оснащаются механизмами для изменения высоты подъема транспортируемых грузов и угла их наклона (двухбарабанные устройства с ручным приводом). Для получения выигрыша в силе при этом используется система блоков. Фиксация угла наклона производится с помощью храпового колеса. Расстояние между концевыми барабанами различных моделей может составлять от 5 до 20 м.

Оборудование для перемещения штучных грузов отличается от конвейеров для сыпучих грузов меньшими промежутками между роликовыми опорами. Например, расстояние между опорами рабочей ветви для транспортировки мешков должно составлять 400-500 мм, чтобы мешок располагался минимум на двух опорах. Часто вместо роликовых опор используют сплошной настил.

Для снижения удельной энергоемкости при транспортировке сыпучих грузов с помощью ленточных конвейеров и увеличения их производительности конструкторы разрабатывают новые типы опорных устройств, обладающих более низким коэффициентом сопротивления.

Интересны с этой точки зрения конвейерные ленты на воздушной подушке. Их рабочая ветвь опирается при движении на опорное устройство, выполненное в виде желоба с прорезью по всей длине. Холостая ветвь опирается на плоское металлическое перфорированное дно. Под ним располагается воздухораспределительная коробка, в нее нагнетается воздух, проходящий затем через перфорированное дно. За счет перепада давления лента приподнимается, а через образовавшийся зазор воздух движется дальше. С рабочей ветвью происходит то же самое. Воздух, проходя через второй зазор, уходит в атмосферу. Такая схема позволяет повысить скорость ленты без увеличения ее износа. Это возможно благодаря тому, что трение ленты о желоб заменяется трением о воздух. В свою очередь, повышение скорости приводит к росту производительности и уменьшению энергозатрат.

Габаритная схема шнекового конвейера | Промвектор

Диаметр шнекового конвейера	Ø вала	Б	С	Д	Болты	F (мин. )	G	ЧАС	Дж	K	л	M	Н	P	р
100	25	9’ – 10-1/2”	2540	38	10	114	25	92	117	95	146	38	124	197	190
150	40	9’ – 10”	2540	51	10	150	25	114	143	127	206	38	152	248	254
230	40-  51	9’ – 10”	2540	51	12	200	38	156	200	180	238	40	194	349	330
300	51 60 76	11’ – 10” 11’ – 9” 11’ – 9”	3000	51 76 76	16	270	40	197	219	225	310	51	248	438	431
350	51 60 76	11’ – 9”	3000	76	16	290	40	235	276	257	343	51	286	499	483
400	76	11’ – 9”	3000	76	16	340	76	270	305	283	377	64	321	533	533
450	76 89	11’ – 9” 11’ – 8”	3000	76 102	16	370	76	308	143	314	16	64	371	616	610
500	76 89	11’ – 9” 11’ – 8”	3000	76 102	18	390	57	343	381	340	406	64	406	667	660
600	89	11’ – 8”	3000	102	18	440	57	419	460	390	508	64	483	768	762
750	102	11’ – 8”	3000	102	18	520	64	495	546	467	762	76	571	965	914
900	114	11’ – 7”	3000	114	18	600	64	570	610	543	762	76	648	1118	1092
