Ручной тормоз УАЗ «Буханка»: устройство и обслуживание

Содержание

• 1 Что такое стояночный тормоз
• 2 Ручник на УАЗе “Буханка”
• 3 Обслуживание и регулировка

Ручной, или стояночный, тормоз — важный элемент тормозной системы фургона УАЗ “Буханка”. Обсудим, как устроен ручник в “Буханках”, его функции и возможности регулировки.

Что такое стояночный тормоз

Ручник, или аварийный тормоз, — часть общей тормозной системы (ТС), работающая независимо от основных тормозов. Первоначально этот вспомогательный механизм предназначался для остановки транспортного средства при отказе основной пары. Однако в современных автомобилях стояночный тормоз не обладает достаточной тормозной силой, чтобы полностью остановить машину. Сегодня ручник в основном используется для удержания авто на месте при парковке, особенно на крутых подъёмах или спусках.

Это Вас заинтересует: как подтянуть ручник на уаз патриот

Итак, надо помнить, что стояночный тормоз на УАЗе “Буханка”, работает независимо от основных тормозов. Когда водитель включает ручник, стальные тросы, прикреплённые к рычагу стояночного тормоза, натягиваются, а дальше 2 варианта развития событий:

• Для тормозной системы барабанного типа. Натянутый трос ручника активирует рычаг, прижимающий колодку ручного тормоза к тормозному барабану заднего колеса. Трение, возникающее в момент, когда колодка ручника упирается в тормозной барабан, препятствует движению автомобиля.
• Для дисковых тормозов. При включении ручника активируется штопорный механизм, который вдавливает поршень в тормозные колодки, что позволяет остановить машину.

Рекомендуем почитать здесь: дисковые тормоза на уаз буханка

Многие современные авто оснащаются электронными стояночными тормозами, в которых используется электрический переключатель и двигатель, препятствующие движению колеса.

Существует три основных типа стояночных тормозов, с которыми сейчас может столкнуться автовладелец:

• Педаль, расположенную слева от педалей газа, тормоза и сцепления. Нажмите на педаль, пока не услышите щелчок, чтобы включить ручник. Потяните рычаг над педалью, чтобы отпустить тормоз.

• Центральный рычаг. Этот тип стояночного тормоза находится между передними сиденьями. Просто потяните рычаг вверх, чтобы активировать ручной тормоз. Чтобы отпустить тормоз, нажмите кнопку на конце рычага и переведите ручку в нижнее положение.

• Кнопка. Расположена рядом с другими элементами управления на приборной панели, обычно это электронная система. Включение и отключение этого вида стояночного тормоза — нажатие кнопки на консоли управления.

Каждый раз, включая исправный ручник при парковке УАЗа, вы можете быть уверены, что ваша “Буханка” никуда не укатится. Это добавляет ещё один уровень безопасности и снижает нагрузку на детали трансмиссии. В общем, использовать ручник — это хорошая привычка.

Интересный материал тут: вездеход хомяк

Ручник на УАЗе “Буханка”

Модификации модели УАЗ-452 оснащаются ручным тормозом барабанного типа, состоящего из двух колодок, находящихся внутри барабана, который воздействует на карданный вал машины.

Полезный материал здесь: тормозные колодки уаз патриот

Производитель не рекомендует использовать ручник в качестве обычного тормоза, если основная тормозная пара работает исправно. Поскольку такие действия могут стать причиной быстрого изнашивания фрикционных накладок и чрезмерно нагружать трансмиссию. Задача исправного ручного тормоза — обеспечить неподвижность установленного на подъёме/спуске авто.

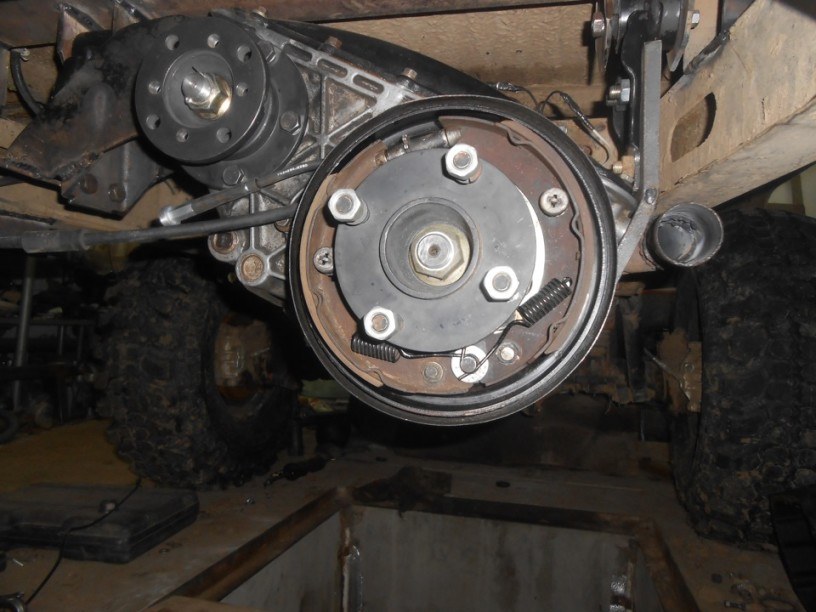

Устройство ручника на УАЗе “Буханка” показано на картинке ниже.

Главные технические характеристики ручного тормоза “Буханки”:

• передаточное число привода ручника — 7;
• барабан диаметром — 198 мм;
• фрикционные накладки: шириной — 5 мм, площадью — 134 см²;
• стяжная пружина имеет длину: в покое — 46 мм, под нагрузкой — 52 мм;
• разжимной механизм: шарик — 11,9 мм, передаточное число — 3,7;
• сдвиг в распределении масс по оси вращения — 20 гссм.

На большинстве модификаций УАЗ-452 ручной тормоз установлен на раздатке. Барабан механизма отцентрован относительно выступа на фланце карданного вала, на котором и зафиксирован при помощи двух винтов.

Обслуживание и регулировка

Собственно, ручник, не требует особого к себе внимания. Достаточно периодически чистить его колодки от загрязнений. Можно использовать наждачку или щётку по металлу, если есть засмоления. Масло отлично удаляется бензином. Изношенные накладки лучше заменить отдельно или вовсе поставить новые колодки.

Вам будет интересно почитать здесь: замена задних тормозных колодок уаз патриот

Разжимной и регулировочные механизмы довольно хорошо герметизированы, но грязь в них всё равно попадает. Поэтому их тоже стоит иногда разбирать и чистить, аккуратно смазывая “Литолом”, чтобы смазка не попала на барабан.

Регулировка ручника УАЗ “Буханка” проводится, если стояночный тормоз не “удерживает” авто в неподвижном положении, или амплитуда хода рычага уменьшается. Отрегулировать промежуток между колодками и барабаном можно следующим образом:

• Коробку передач ставим на нейтралку. Переводим ручной тормоз в крайнее переднее положение. Передний мост должен быть отключен.
• Поддомкратьте машину под задним колесом.
• Подтяните винт регулировки так, чтобы тормозной барабан было невозможно руками провернуть. Затем отпустите контргайку на 1/2-1/3 оборота. Попробуйте барабан, он должен свободно вращаться.

Популярный контент: как развести колодки на уаз буханка

Интересный материал тут: как отключить передний мост на уаз буханка

А вот как можно подтянуть трос ручника на “Буханке”:

• Рычаг также должен находиться в крайнем переднем положении. Откручиваем гайки регулировочной вилки. Затем, расшплинтовав, вынимайте палец, который соединяет вилку и рычаг тормозного привода.
• Теперь, на 1,5-2 оборота отворачивая регулировочную вилку, совместите отверстия в рычаге и вилке. Затем установите палец, зашплинтуйте его и затяните гайки.

Если всё правильно отрегулировано, всего 3-4 щелчка ручника хватить для затормаживания авто. Не стоит проверять работоспособность стояночного тормоза в момент движения или когда трогаетесь с места на ровной поверхности. Затестите механизм на подъёме/спуске.

А вы давно проводили ТО ручника на своей “Буханке”?
