Лепестковое сцепление на МТЗ: регулировка, ремонт, диагностика неисправнойстей

Особенности и принцип действия лепесткового сцепления на МТЗ. Наиболее частые неполадки и варианты их устранения.

Для белорусских тракторов марки МТЗ в районе сухого отдела предустановлено так называемое лепестковое сцепление, связывающее дизельный двигатель и коробку переключения передач трактора. По сути это постоянно замкнутое, фрикционное сцепление с одним диском, основными деталями которого являются опорный диск и нажимной, а также маховик.

Опорный штампованный (стальной) диск соединён с маховиком дизельного мотора при помощи пальцев, трёх втулок и крепёжных гаек. Нажимной чугунный диск, с расположенными по окружности тремя ушками, вставляющимися в пазы опорного диска, снабжён рычагами отжима. Между дисками стоят двенадцать пружин, отжимающих диски друг от друга.

Демпфер сцепления (восемь резиновых демпферов) является связующим звеном между ведомым диском и ступицей, облегчая мягкость и плавность работы.  Для включения/выключения сцепления трактора и первичного вала КПП на белорусских тракторах марки МТЗ устанавливается тормозок.

Как правильно отрегулировать сцепление трактора МТЗ-80

Как и любой технический узел или агрегат, сцепление трактора МТЗ — 80 нуждается в профилактическом уходе, периодической проверке и регулировке в случае необходимости. При знании устройства сцепления (а оно на самом деле предельно простое) выполнить все требуемые действия не составит труда даже неопытному трактористу-оператору.

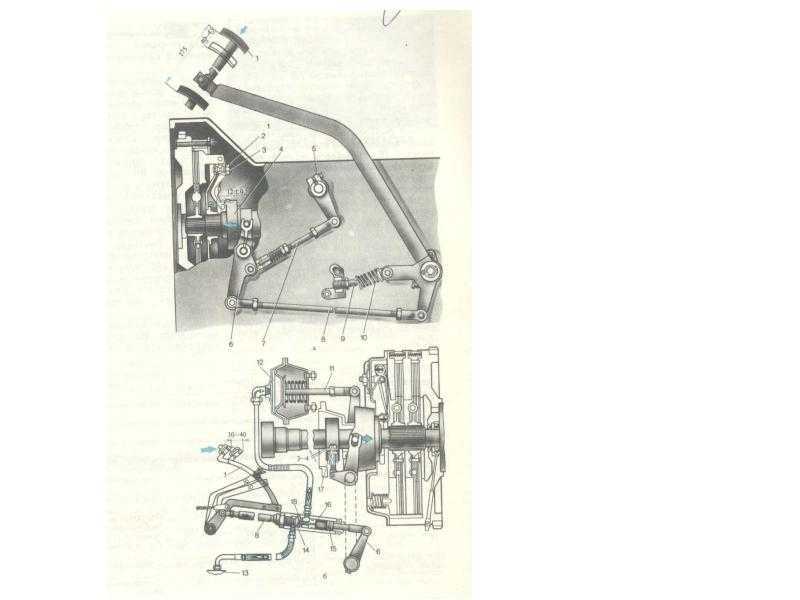

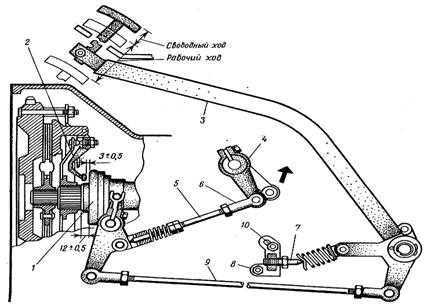

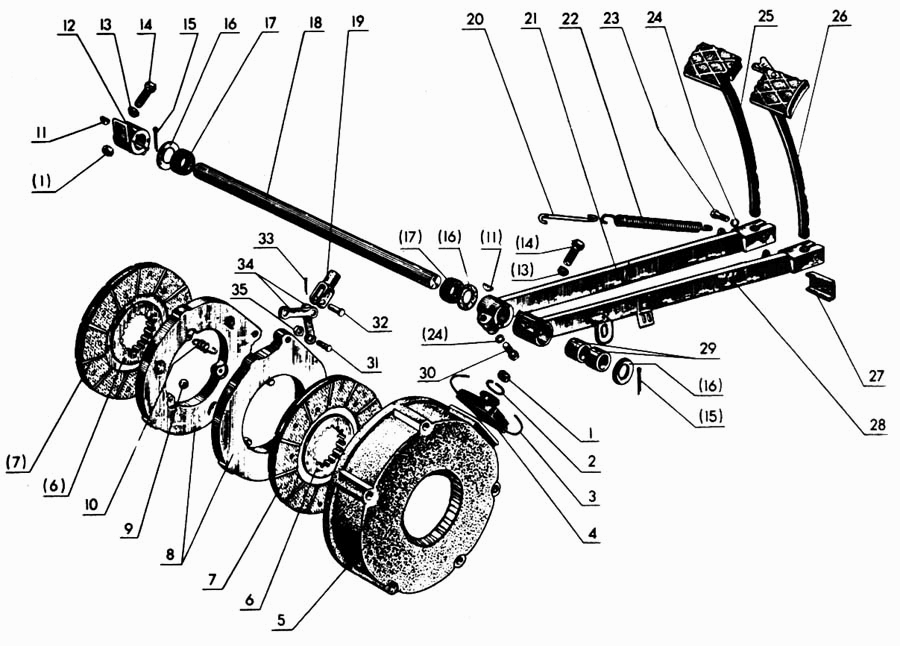

Подробная схема устройства сцепления для белорусских тракторов марки МТЗ

Не подмажешь, не поедешь

Взяток это не касается, а вот использование необходимых смазочных средств знать необходимо. К тому же, важно соблюдать регламент проводимых работ и сроки их выполнения. На трактор МТЗ предусмотрено использование следующих ГСМ:

• солидол — 24;
• солидол С;
• солидол Ж.

Регулировка сцепления должна проводиться (сцепление хотя бы осматривают) каждые 60, 240 моточасов работы, смазывая выжимной подшипник указанными выше средствами. На некоторых, более современных, моделях тракторов временной лимит увеличен практически вдвое, что не отменяет аналогичного плана действий.

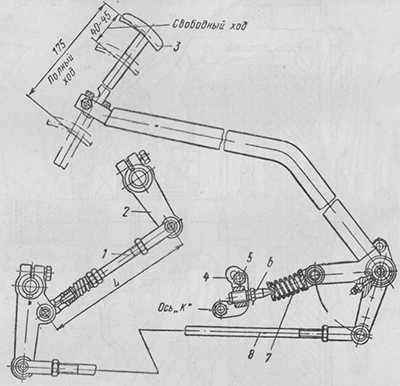

Смазка производится через горловину маслёнки, находящейся на корпусе отводки или на кожухе самого сцепления, связанного гибким шлангом с подшипником. При регулировке сцепления осуществляется проверка свободного хода педали (обычно составляет от 40 до 45 мм) от выжимного подшипника до отжимных рычагов.

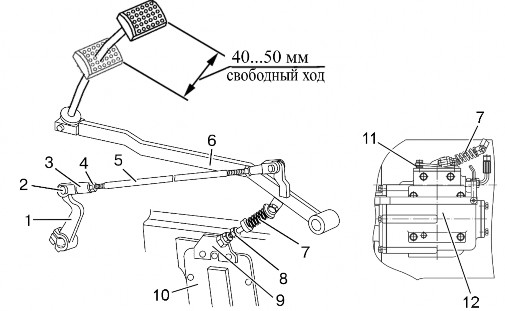

Пошаговый порядок проверки и регулировки сцепления

1. Необходимо отсоединить тягу тормозка от рычага, предварительно вытащив палец.
2. Для свободного движения кронштейна в него необходимо закрутить упорный болт, освободив педаль и ослабив болты от давления пружины.
3. Свободное движение педали, регулируется путём изменения длины тяги. По подушке от 40 до 45 мм.
4. Вращением против часовой стрелки нужно сдвинуть кронштейн до упора в болт, а затем закрутить все крепёжные болты кронштейна.
5. Дальше выжимайте педаль сцепления, открутив упорный болт. При этом педаль сама должна возвращаться на место под действием пружины. Если возврата не происходит, требуется повторить все предыдущие шаги.
6. Для регулировки длины тяги тормозка, вращайте против часовой стрелки рычаг, пока вращение не остановится. Затем, соединив рычаг с тягой, установите положенную длину. После этого снова отсоедините тягу и сократите её длину на 7 мм. И, наконец, снова соедините рычаг с тягой, вставив на место палец и зафиксировав его контргайками.

Вся сборка после регулировки выполняется строго в обратном порядке. Все числовые параметры величин, необходимых при регулировке сцепления на белорусских тракторах марки МТЗ вы можете прочитать в таблице:

Проверка и вероятные неисправности

Как и любой подвижный механический узел, сцепление подвергается сильной и серьёзной рабочей нагрузке в процессе эксплуатации, что рано или поздно приводит к сбоям и поломкам.

Чтобы определить, что система сцепления белорусского трактора функционирует в положенном штатном режиме, много ума не надо. Запомните два основных признака его качественной работы:

1. При работающем сцеплении диски не проскальзывают относительно друг друга, посылая регулярное усилие от дизельного двигателя;
2. Отжимая педаль, вы должны сразу же чувствовать, что сцепление полностью отключилось.

Проверка осуществляется элементарно просто: трактор выгоняют на ровную прямую поверхность, где запускают на любой передаче, выставляя частоту вращения коленвала на средний уровень, а затем останавливают машину и, если дизельный мотор прекращает свою работу после остановки, то со сцеплением всё в норме, а если двигатель лишь замедляет вращение коленвала, то беда — сцепление буксует.

Основные неполадки и варианты исправления ошибок в работе

Единственными неполадками этого узла трактора, естественно, остаются чисто механические, появляющиеся из-за износа тех или иных деталей или вследствие загрязнения и неправильной эксплуатации, когда лепестковое сцепление не имеет возможности бесперебойно работать:

1. Нарушение требуемой стандартной регулировки.
2. Чрезмерное и обильное попадание масла на диски.
3. Ослабление и растяжка нажимных пружин.
4. Износ накладок между дисками.

При явной пробуксовке первым делом нужно обратить внимание на точность его регулировки, но если это не помогло решению проблемы, то трактор надо немного погонять, разогрев диски, затем остановить и заглушить дизель, переключив рычаг коробки передач в нейтральное положение, и залезть в корпус, сняв с кожуха крышку люка.

Затем залить внутрь поллитра бензина и несколько раз провернуть коленвал, очищая и промывая тем самым оба диска. Делается это обычным медицинским шприцем, струю которого направляют на каждый диск до полной очистки. После промывки закрываете корпус крышкой и готово.

Однако, если промывка не дала положительного результата, это говорит о значительном механическом износе самих дисков и ослаблении нажимных пружин. Следовательно, указанные детали подлежат демонтажу и замене на новые.

Особенности самостоятельного ремонта корзины сцепления МТЗ. Информация о регулировке и замене

Детали сцепления трактора, как и любого другого колесного механизма, со временем выходят из строя. Ускоряет этот процесс пробуксовка и неполное выключение передач. В периодическом ремонте или даже замене нуждается корзина сцепления МТЗ-82, диск и другие детали.

Выявление неисправностей

Износ и поломку деталей сцепления можно определить по появлению:

• затруднений при переключении передач;
• посторонних шумов и стуков;
• пробуксовыванию сцепления.

Если во время нажатия на педаль сцепления возникает сильный шум или свиста, скорей всего, из строя вышел упорный подшипник выключения. Что касается пробуксовки, то основная ее причина – попадание масла на диски вследствие утечек через уплотнители валов коробки передач или коленвала.

Во время эксплуатации трактора на поверхности нажимного диска могут появляться трещины и радужные цвета. Виной тому изношенные накладки и искривленные ведомые диски сцепления.

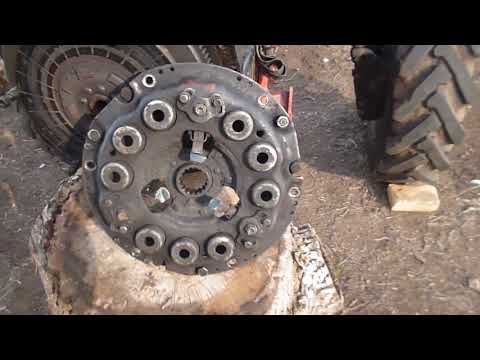

Разбираем и снимаем сцепление

Чтобы выполнить ремонт корзины сцепления трактора или других деталей системы, нужно ее демонтировать. Приступая к решению данной задачи, вкрутите в маховик технологические болты, чтобы сжать нажимные пружины и открутить болты, крепящие опорный диск. Сделав это, выкрутите технологические «вставки». Теперь вооружитесь мелом и нанесите на нажимные системы и кожух метки. Это позволит вам в ходе сборки конструкции правильно расположить делали, и сохранить первоначальную балансировку.

Ремонт

Если при работе трактора МТЗ-82 во время переключения передач слышно, как скрежещут шестерни, значит:

• диски сцепления износились;
• механизм управления отрегулирован неправильно.

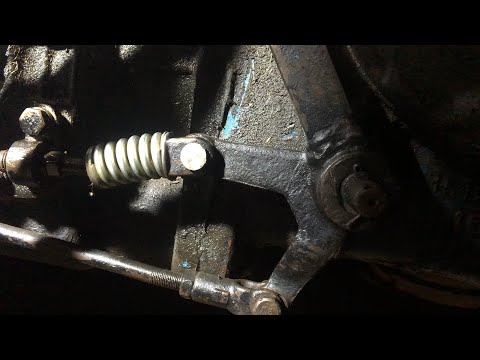

После устранения неисправностей и регулировки сцепления скрежет должен исчезнуть. Если этого не случится, значит, нужно заняться регулировкой механизма, натягивающего пружину тормозка. Проверить правильность настройки данного механизма можно по длине сжатой пружины – она должна составлять 31-32 миллиметра.

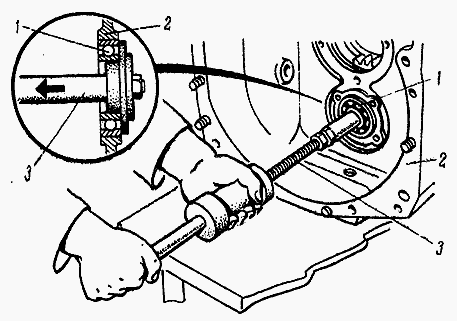

Проблема все еще осталась? Значит, необходимо снять пол кабины, а также крышку понижающего редуктора и люка корзины сцепки. Сделав это, замерьте толщину накладок дисков – она должна составлять не меньше 1,5 мм. В противном случае следует заменить диск тормозка. Для этого следует отсоединить корпус сцепления от КПП, раскатать остров трактора и снять крышку понижающего редуктора. После этого останется только демонтировать вал сцепления, используя технологические болты, а затем заменить диск тормозка.

Толщина диска

Выполняя ремонт, обязательно измерьте толщину ведомого диска. Если она окажется меньше допустимого показателя, замените либо весь диск полностью, либо фрикционные накладки. Учтите, что они обязаны прилегать к диску предельно плотно.

Не забудьте осмотреть нажимной диск со всех сторон. На нем не должно быть:

1. трещин;
2. следов от прожогов;
3. кольцевых рисок глубже 0,2 мм.

Чтобы откорректировать имеющиеся дефекты, нужно отшлифовать или проточить диск.

Как выполняется замена сцепления

Чтобы собрать сцепление из старых деталей или установить новые, нужно воспользоваться специальным устройством, продающимся в соответствующих торговых точках. Сожмите пружины нажимного диска и вставьте технологические болты, чтобы зафиксировать их. Затем в обойму подшипника маховика (внутреннюю) смонтируйте технологический вал. Он нужен для правильной взаимной установки ступиц ведомых дисков.

Регулировка муфты

Вращение тяги позволяет отрегулировать свободный ход педали сцепления. Рычаг педали в отпущенном положении должен упираться в пол кабины трактора. Если это не так, нужно отрегулировать систему, постепенно выворачивая из кронштейна упорный болт. Случается, что данная регулировка не приводит к желаемым результатам. В данном случае нужно ослабить болт, крепящий кронштейн, а затем повернуть кронштейн по часовой стрелке – в сторону пружины.

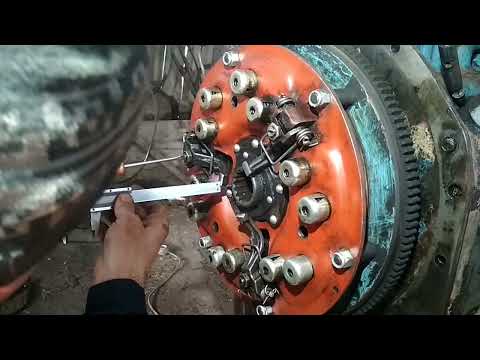

Если механизм выключения сцепления отрегулирован правильно, зазор между выступами рычагов обязан составлять 2,5-3,5 мм.

Ремонт сцепления трактора МТЗ-80 | Opex.ru opex.ru

Меню

• Новости
• Статьи
• Видеоматериалы
• Фотоматериалы
• Публикация в СМИ
• 3D-тур

Будь в курсе

Новости, обзоры и акции

01.09.2021

Наличие пробуксовки сцепления, а также отсутствие полного выключения передач влияет на увеличение степени износа и возникновение поломок в ряде деталей и систем. В первую очередь, это касается элементов сцепления, коробки передач, заднего и переднего ведущего мостов трактора МТЗ-80. Любую неисправность следует диагностировать на основании ряда признаков по техническому состоянию узла.

Признаки неисправностей

Перечислим основные признаки неисправностей у сцепления трактора МТЗ-80:

• возникновение повышенных шума и стука;




• затруднения при включении передач;




• пробуксовка.

В случаях, если обычная регулировка сцепления не помогает устранить вышеперечисленные пункты, то становится очевидно, что детали узла разрушены или подверглись полному износу.

Если во время нажатия на педаль сцепления появляются нехарактерные шум или свист, проблема заключается в разрушении упорного подшипника включения. Важно отметить, что при не грамотной регулировке привода сцепления происходит постоянное вращение подшипника. Визуально это характеризуется полным отсутствием зазора между нажимными рычагами и упорным подшипником.

В итоге, возникает перегрев подшипника и вытекание смазочной жидкости, что ведет за собой непосредственное разрушение подшипника. Появление зацикливания при работе дополнительно приводит и к обгоранию концов нажимных рычагов.

Если произвести неправильную регулировку привода с ослаблением усилия у пружин нажимного диска, возникнет пробуксовка сцепления трактора МТЗ-80. Далее последуют износ накладок и излишнее нанесение рисок на нажимном диске. Возникновение нагрева приводит к появлению трещин и других видов деформаций.

В ряде случаев пробуксовка возникает по причине попадания масляной жидкости на диски вследствие появления утечки через валы коробки передач или уплотнения коленчатого вала дизеля.

Если передачи стали затруднительно включаться, чаще всего это говорит о короблении ведомых дисков или некорректной регулировке отжимных рычагов сцепления. Далее возникает перекос у нажимного диска во время выключения сцепления трактора МТЗ-80. Происходит защемление нажимного диска и маховика.

В случае если толщина ведомого диска меньше допустимого размера, требуется замена фрикционных накладок или диска в сборе. Также появление затруднений при включении передач часто бывает вызвано заеданием шлицев ступицы на шлицах вала из-за износа ступенчатого типа.

Во время разбора сцепления и устранения неисправности необходимо проведение технической экспертизы, чтобы в дальнейшем выполнить замену на новые или отремонтированные детали.

Прежде, чем выполнять съем сцепления трактора МТЗ-80 в маховик заворачиваются технологические болты. Это позволяет обеспечить сжатие нажимных пружин. Также следует отвернуть болты крепления опорного диска и технологические болты.

Помимо вышеперечисленных процедур перед разборкой наносятся мешки на кожух и нажимные диски. Это обеспечивает правильное расположение деталей и сохраняет балансировку. При помощи специального приспособления разбирают сцепление с целью ремонта трактора МТЗ-80.

Контролируемые параметры сцепления

Чтобы грамотно произвести ремонт сцепления трактора МТЗ-80, необходимо соблюдать допустимые значения контролируемых параметров (величины указаны в мм):

• толщина ведомого диска — 8,0;




• коробление ведомого диска — 0,6;




• толщина нажимного диска — 21,0;




• толщина шлицев вала — 3,5;




• высота кулачка отжимного рычага — 10,9.

Утопание головок заклепок после замены фрикционных накладок не может составлять менее 2 мм. При этом сами накладки должны быть плотно прижаты к диску. Неточности допустимы до 0,1 мм.

В ситуациях с толщиной ведомого диска сцепления, которое соответствует не меньшей допустимой величине, и утоплении головок заклепок, расположенных ниже плоскости накладки на 0,1 мм или меньше, производится замена обеих фрикционных накладок.

Обязателен осмотр состояния нажимного диска. В данном случае важно, что на опорной поверхности кольцевые риски не могут иметь глубину ниже 0,2 мм. Следы от прожогов и растрескивания должны составлять не более 40%. Исправления вносят путем шлифования или протачивания. Необходимо вывести следы износа и защитить мелкой наждачной бумагой.

После ремонта производится сборка сцепления трактора МТЗ-80 при помощи приспособления. Снимаются пружины у нажимного диска и происходит вворачивание технологических болтов с целью фиксации правильного положения.

Внутрь обоймы подшипника устанавливается технологический вал, который важен для корректной установки шлицевых ступиц у ведомых дисков. Этот же фактор обеспечивает соосность с маховиком. Далее из кожуха выворачивают технологические болты, далее вынимается шлицевый вал.

Другие аспекты ремонта сцепления

Свободный ход педали сцепления трактора МТЗ-80 во время ремонта регулируется вращением тяги. При этом если рычаг педали находится в отпущенном состоянии, должен упираться в пол кабины. При отсутствии упора требуется постепенно вывернуть упорный болт из кронштейна. Если и этой регулировки будет недостаточно, потребуется ослабление болта у крепления кронштейна и поворот кронштейн в сторону пружины. Процедура выполняется по часовой стрелке.

При правильной регулировке механизма выключения сцепления и соблюдении размера 12± 0,5 мм зазор между выступами рычагов и упорным подшипником должен составлять 3±0,5 мм.

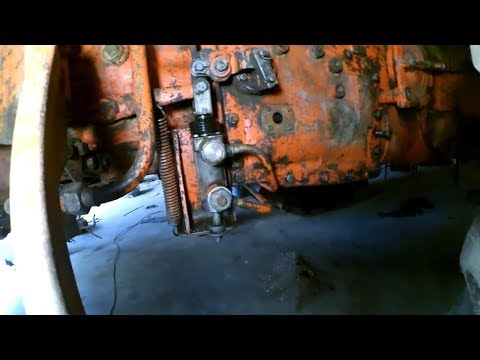

Регулировку отводки тормозка сцепления проводят в два этапа:

1. Отсоединение тяги от кронштейна, поворот кронштейна в правую сторону до упора (уже против часовой стрелки), вращение вилки, увеличение длины тяги до свободного соединения вилки и кронштейна.




2. Вращение вилки до тех пор, пока суммарная длина тяги не уменьшится на 7 мм и соединение вилки с кронштейном. Закрепление контргайкой.

Большинство неисправностей механизмов переключения понижающего редуктора трактора МТЗ-80 вызвано одним из дефектов:

• самопроизвольное выключение;




• тугое переключение передач;




• образование шумов и стуков.

Самопроизвольное выключение передач возникает в следующих ситуациях:

• износ и скол зубьев шестерен и зубчатых муфт;




• износ фиксаторов и углублений для них, расположенных на поверхностях валиков у механизма переключения передач;




• утрата упругости у пружин фиксаторов;




• износ поверхностей трения вилок переключения, кулисы, кольцевых пазов скользящих шестерен и зубчатых муфт.

Если присутствуют нарушения в регулировке тормозка и присутствует неправильная работа у механизма блокировки, то наблюдается тугость при переключении передач, а также возникает характерный скрежет.

Если же речь идет об износе подшипников валов, возникает появление шумов и стука, идущих от коробки передач. Также такая ситуация возникает при износе посадочных мест подшипников внутри корпуса, при нарушениях в соосности валов, отсутствия достаточного количества места в картере коробки, при возникновении трещин и изломов конструктивных элементов.

Помимо этого указанные выше неисправности могут возникнуть и вследствие ряда других причин. К ним относят усталостный износ механизмов, неправильные эксплуатационные условия и техническое несоблюдение обязательных требований во время ремонта сцепления трактора МТЗ-80.

Попадание абразивных частиц в масляную жидкость приводит постепенно к повышенному износу подшипников и зубьев шестерен. Чаще всего они попадают туда через неплотности. Сколы и другие разрушения у зубьев шестерен бывают вызваны некорректной регулировкой сцепления, а также неправильным переключением передач и нарушением в регулировке тормозка вала в узле сцепления.
