Доработка реле стеклоочистителя

Тюнинг электрики

Автор: Роман

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний ход щетки делают уже по сухому стеклу, и вполне достаточно было бы и двух взмахов, чтобы убрать всю воду, которую набрызгал омыватель.

Это неудобство, как оказалось, легко устранимо. Для этого покупаем новое реле стеклоочистителя (если что-то не получится, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное – маркировки могут отличаться в зависимости от завода-изготовителя реле.В схеме этого реле нужно заменить резистор R4. Штатный имеет номинал 130 кОм, нам нужно поставить поменьше, в пределах 40 кОм – 70 кОм. У меня 56 кОм. Найти такой можно в точках по продаже радиодеталей, стоит копейки, либо выпаять из старой техники.

Расположение реле в «черном ящике»

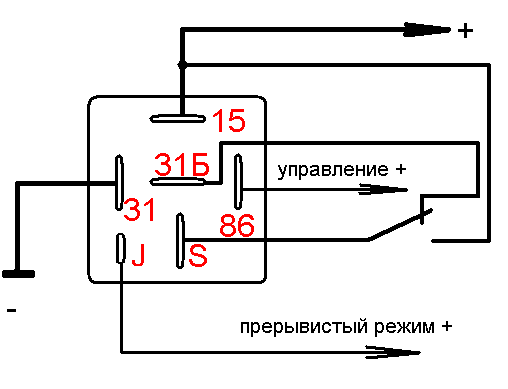

Схема реле дворников ВАЗ 2109



Внутреннее исполнение такого реле может быть разным:

Вариант 1



Вариант 2

Во всех случаях нужный нам резистор подключен к 4-й лапке микрочипа. На рисунках выше он выделен.

Кстати говоря, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта – для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другое исполнение. Например, мне попалось вот такое реле с маркировкой 723.3777 завода Энергомаш:

Реле 723.3777 Энергомаш. Его нам не переделать

Такое реле нам не переделать, поэтому его можно оставить в качестве запасного (оригинального), а перепаивать будем родное, извлеченное из монтажного блока:

Внешний вид родного реле

По поводу количества взмахов щеток разобрались. Теперь еще один момент.

При первом нажатии на рычаг для омыва стекла обычно бывает так: щетки уже тронулись, а воды на стекле еще нет. Это обусловлено тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Эту ситуацию может исправить установка обратного клапана в трубку, чтобы предотвратить стекание воды из трубок обратно в бачок, когда насос не работает. Лично меня этот момент не сильно волнует, так как щетки идут по сухому только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя, поэтому такую доработку на своем авто не делал и не планирую.

А для тех кто хочет попробовать есть такая информация: можно установить детали следующих номиналов: R2 – 2,2 кОм, C2 – 47 мкФ, R4 – 22 кОм. Величина C2 влияет на все три параметра реле – задержку между взмахами, количество взмахов при включении омывателя и задержку старта щеток, поэтому возможны варианты. Если у кого получится – отпишитесь в комментариях.

Если нет желания ничего переделывать, можно поставить специальное программируемое реле. При этом щетки будут стартовать с задержкой около 0,5 сек, также есть возможность задавать паузу между взмахами щеток в прерывистом режиме при помощи манипуляций с рычагом включения дворников. Оно имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать регулировку паузы в ручном режиме так, как это сделано в предыдущей статье.

Вместе с перепайкой резистора в реле для уменьшения количества ходов щеток до двух это, на мой взгляд, необходимый и достаточный объем доработок стеклоочистителя ВАЗ 2109.

  • Автор: Роман

Комплект очистителя ветрового стекла состоит из привода очистителя, рычагов и щеток.


Рисунок 9. 21. Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – переключатель очистителя и омывателя ветрового стекла; 4 – монтажный блок; 5 – выключатель зажигания; А – к источникам питания; К2 – реле очистителя ветрового стекла; К6 – дополнительное реле

Схема включения очистителя показана на рисунке 9.21. Очиститель имеет три режима работы.
I режим – прерывистый. Этот режим обеспечивается электронным реле К2 типа 524.3747 или 523.3747, установленным в монтажном блоке. Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла.
II режим – постоянный, с малой скоростью движения щеток.
III режим – постоянный, с высокой скоростью движения щеток.

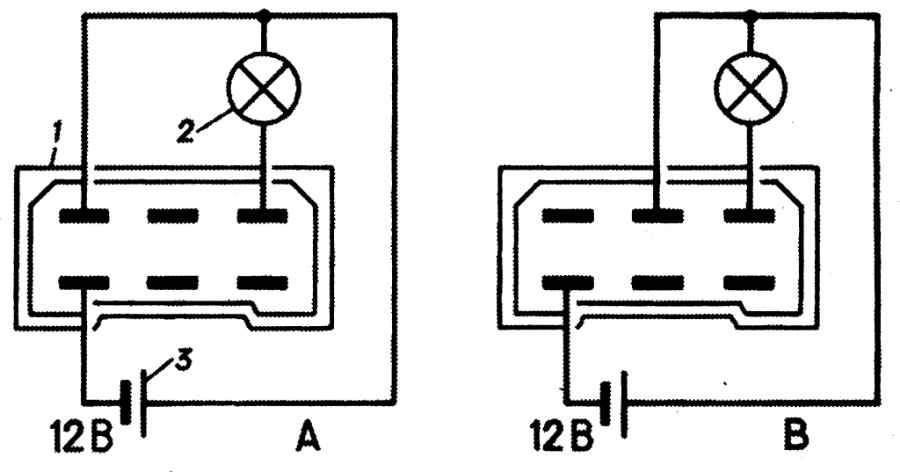

Схема подсоединений выводов реле очистителя ветрового стекла показана на рисунке 9. 21.
Реле должно обеспечивать включение электродвигателя очистителя с частотой 14±4 цикла в минуту в диапазоне работы от холостого хода (нагрузка только тягами) до нагрузки максимальным эффективным моментом 3,92 Н·м (0,4 кгс·м) при частоте вращения вала моторедуктора не менее 20 мин-1, при температуре (20±5) °С и напряжении питания (14±0,2) В.
Данные для проверки моторедуктора
Частота вращения вала моторедуктора при напряжении питания 13,5 В, моменте нагрузки 2 Н·м и температуре окружающей среды (25+10) °С, мин-1:
первая (малая)…….39–50
вторая (большая)…….59–72
Потребляемая сила тока при указанном выше моменте нагрузки, А, не более:
на первой скорости…….4
на второй скорости….. ..4,7


Рисунок 9.22. Схема включения очистителя и омывателя заднего стекла: 1 – выключатель зажигания; 2 – монтажный блок; 3 – переключатель очистителя и омывателя заднего стекла; 4 – электродвигатель омывателя заднего стекла; 5 – электродвигатель очистителя заднего стекла; А – к источникам питания; В –порядок условной нумерации штекеров в колодке электродвигателя; К6 – дополнительное реле

Очиститель заднего стекла состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторах очистителей установлен термобиметаллический предохранитель для защиты от перегрузок. Схема включения очистителя заднего стекла приведена на рисунке 9.22.
У очистителя заднего стекла при нагрузке моторедуктора моментом 1 Н·м, напряжении питания 13,5 В, температуре (25±10) °С число двойных ходов вала моторедуктора должно быть в прерывистом режиме 1618 мин-1, в постоянном 2030 мин-1, а потребляемая сила тока не более 3 А.
