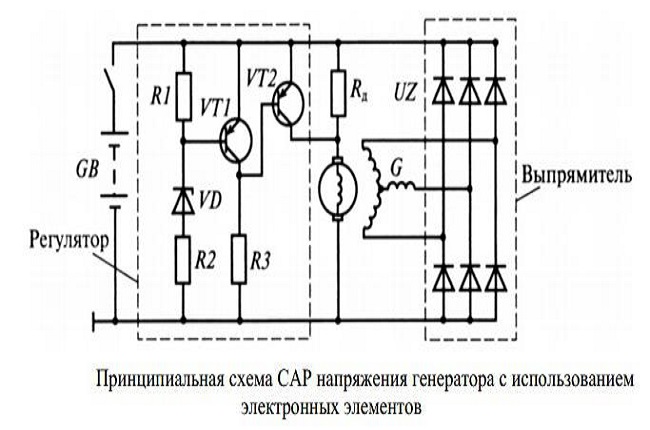

Полезно прочитать «Регулирование напряжения» Таблица генераторов, в которых применяется регулятор напряжения Я112А см по этой ссылке В этом регуляторе составной регулирующий транзистор, обмотка возбуждения и схема управления имеют объединенную точку питания – В и В (в регуляторе Я 112 В две точки питания Б и В) Про регулятор Я 112 В смотри здесь Регулятор напряжения Я112А применяется в генераторах выполненных по схеме без дополнительных диодов Регулятор напряжения Я112В применяется в генераторах выполненных по схеме с дополнительными диодами (кроме Г222 ) Возможные проблемы с заменами генераторов с доп диодами на генераторы без доп диодов и наоборот, описаны здесьРегулятор Я112А выпускают разные производители, поэтому они могут иметь разные обозначения Аналоги (заменители) Я112А Я112А1 41.3702 4302.3702 771. Регулятор напряжения это электронное реле, которое поддерживает входное напряжения генератора 14,2 Вольта. Регулятор включен в цепь обмотки возбуждения и включает – выключает ток в этой обмотке. Когда реле открыто и пропускает ток возбуждения, ротор намагничивается и генератор повышает напряжение. Когда напряжение превышает значение 14,2 Вольта, реле закрывается, и ток возбуждения прекращается, напряжение генератора падает, и регулятор снова включает ток возбуждения, так с частотой 25 – 30 Гц, происходит включение – выключение тока возбуждения. Силовой элемент реле это составной транзистор V4 V5. Когда он открыт через него на массу проходит ток возбуждения. При включении зажигания Плюс приходит на точку В и на вторую точку В регулятора, Для данного типа регулятора эти точки соединены между собой. Транзистор V2 закрывается и открывает составной транзистор V4 V5, появляется ток возбуждения (точка В, Обмотка возбуждения, точка Ш, транзистор V5, масса). Выходное напряжение генератора приложено к делителю R1R2, часть этого напряжения действует на стабилитроне V1. Напряжение повышается до напряжения стабилизации и стабилитрон открывается, появляется ток R1, V1, база транзистора V2, поэтому транзистор V2 открывается. Потенциал его коллектора заземляется, диод V3 мгновенно закрывается, и ток базы выходного составного транзистора обрывается, он закрывается, и ток возбуждения генератора прекращается, напряжение генератора начинает падать. Когда на стабилитроне V1 напряжение станет меньше напряжения стабилизации, стабилитрон закроется, прекратится ток базы транзистора V2 и он закроется, на его коллекторе появится плюс, который откроет диод V3, появится ток базы V4 V5 и он откроется, появится ток возбуждения, и напряжение начнет расти. Цепочка R5 С2 обеспечивает обратную связь, по которой проходит импульс, обеспечивающий четкое срабатывание всей схемы. Регулятор все время работает в режиме переключения, в момент, когда стабилитрон открывается, транзистор V2 начинает открываться и закрывает составной транзистор, на коллекторе V4 появляется плюс, который скачком через конденсатор попадет на базу V2, и ускоряет его открытие, это ускоряет закрытие составного транзистора. Далее конденсатор заряжается, в момент закрытия стабилитрона, его минус оказывается приложен к базе V2, транзистор быстро закрывается, открывая составной транзистор. Конденсатор С2 разряжается, и отрицательный фронт с коллектора попадает на базу V2, ускоряя его закрытие, и открытие составного транзистора, соответственно. Конденсатор С1 работает как фильтр, поддерживая независимость работы стабилитрона от скачков напряжения, связанных с работой самого регулятора.
Сопротивления Rб, R4, R3, обеспечивают режимы работы транзисторов. Диод V6 шунтирует обмотку возбуждения при резком прекращении тока. В момент закрытия составного транзистора, ток резко прекращается и в обмотке возбуждения возникает ЭДС самоиндукции, которая импульсом высокого напряжения прикладывается к закрытому транзистору, транзистор может быть пробит. Шунтирующий диод имеет такое направление, что импульсом этого напряжения он открывается и накоротко замыкает обмотку возбуждения, ток самоиндукции гаснет, не создавая скачка напряжения.
Я 112В более интересный регулятор, у него схема управления отделена от цепи выходного транзистора по питанию. Такой регулятор можно использовать в схеме, где через замок зажигания проходит маленький ток управления, а через выходной транзистор проходит основной ток возбуждения генератора. (генератор Г222 для ВАЗ 2105). В основном Я112В применяется в схемах генераторов с дополнительными диодами (например 584.3701, 6631.3701 УАЗ). Если в генератор с регулятором Я112А поставить регулятор Я112В, то генератор работать не будет.
|
3702
Генератор возбуждается и напряжение повышается. Транзистор V2 закрыт, потому, что цепь его базы не проводит тока. Потенциал его коллектора высокий, и по цепи R6 V3 идет ток базы выходного составного транзистора V4 V5, поэтому выходной транзистор открыт.
Далее все повторится.
(если сделать маленькую хитрость и соединить проволочкой точки Б и В регулятора, то он превратится В 112А и будет работать).Многофункциональный регулятор напряжения 9464.3702 предприятия «ВТН»
Общие
сведения
Технические
данные
Схема
включения
Габаритный
чертеж
Схема электрическая принципиальная
Общие
сведения:
Многофункциональный регулятор напряжения (МРН) 9464.3702 предназначен для поддержания
напряжения
бортовой сети автомобиля в заданных пределах во всех режимах работы системы
электрооборудования
при изменении частоты вращения ротора генератора, электрической нагрузки, температуры
окружающей
среды.
Применяемость: автомобили “ZAZ Lanos” 1.5i, “Daewoo Nexia”, “Chevrolet Aveo”, “Chevrolet
Lanos” с
генератором 9751.3701 и др.
Регулятор напряжения 9464.3702 обеспечивает полное отключение обмотки возбуждения генератора
от
бортовой сети, что повышает надежность и безопасность системы электроснабжения.
Регулятор напряжения 9464.3702 обладает функцией индикации повышенного и пониженного
напряжения
бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация
осуществляется свечением штатного индикатора контроля заряда аккумуляторной батареи на
приборной
панели.
Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки.
Регулятор
напряжения
9464.3702 обладает также функцией защиты от короткого замыкания в выходной и в индикаторной
цепи.
Контроль и регулирование напряжения производятся непосредственно на выходной клемме
генератора —
по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей
высокого класса. Дополнительные диоды в схеме включения в составе генераторной установки
отсутствуют, контроль запуска генератора, а также контроль его частоты вращения производится
непосредственно на одной из выходных силовых обмоток. В своем составе регулятор имеет
помехоподавительный конденсатор.
Регулятор напряжения 9464.3702 выпускается в климатическом исполнении
О2.
1 по
ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения
посторонних
тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим
регулятора —
продолжительный номинальный S1 по ГОСТ 3940.
Регулятор устанавливается непосредственно на генераторе, где предусмотрена установка
регуляторов
9464.3702, при помощи штатных крепежных элементов.
Регулятор напряжения соответствует требованиям ГОСТ 3940 и ТУ У 31.6-13317508-006:2007.
Гарантийный срок эксплуатации – 3 года с даты ввода в эксплуатацию или со дня продажи в
розничной
торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с
даты
выпуска изделия.
Дата изготовления нанесена на корпусе изделия.
Технические
данные:
Схема включения в составе генераторной
установки:
Габаритный
чертеж:
Схема электрическая принципиальная:
Схема регулятора 9464.3702
(0,25 Мб)
5 основных характеристик автоматических регуляторов напряжения
- Улучшенный электрический
- Блог
- 5 основных характеристик автоматических регуляторов напряжения
Автоматические регуляторы напряжения поддерживают постоянный уровень напряжения для нагрузок электрооборудования, требующих стабильного и надежного электропитания.
Имея на выбор различные инструменты регулирования напряжения, может быть сложно выбрать лучший для вашего устройства.
нагрузки оборудования. Важно знать, что искать в автоматическом регуляторе напряжения; в противном случае пострадает ваше оборудование, что будет стоить вам времени и денег. Ниже мы перечисляем пять основных характеристик высококачественного автоматического регулятора напряжения,
помочь вам найти лучшее соответствие для вашего приложения.
Что такое автоматический регулятор напряжения?
Автоматический регулятор напряжения (АРН) представляет собой электронное устройство, поддерживающее постоянный уровень напряжения на электрооборудовании при одинаковой нагрузке. АРН регулирует колебания напряжения, обеспечивая стабильное и надежное электроснабжение. Без автоматического напряжения
регулятор, напряжение может проседать, всплески или скачки и повредить электрические устройства.
Когда использовать автоматический регулятор напряжения или проводники?
Как правило, автоматические регуляторы напряжения работают там, где регулировка напряжения не может быть достигнута путем изменения размера проводника или источника.
В электрическом оборудовании, таком как генераторы переменного тока, нагрузка может внезапно переключаться. В этом случае система возбуждения также должна измениться, чтобы обеспечить постоянное напряжение при новых условиях нагрузки. Автоматический регулятор напряжения работает в поле возбудителя и изменяет выходное напряжение возбудителя и ток возбуждения.
Выбор автоматического регулятора напряжения? Загрузите наше руководство по выбору приложений:
Как выбрать автоматический регулятор напряжения?
Ниже мы перечисляем пять основных характеристик высококачественного автоматического регулятора напряжения, чтобы помочь вам найти наилучшее решение для вашего приложения.
1. Регулирование напряжения
Оптимальное регулирование напряжения достигается, когда значение напряжения эквивалентно всем нагрузкам электрооборудования. На регулирование напряжения могут влиять несколько факторов, в том числе размер и тип проводов и кабелей, реактивное сопротивление трансформатора и кабели, пускатель двигателя, схема и коэффициент мощности.
Независимо от этих потенциальных препятствий, регулировка напряжения должна выбираться с точностью ±1%. Это требование устраняет проблемы с трехфазным дисбалансом и сводит к минимуму отклонения напряжения.
2. Диапазон входного напряжения
Первым шагом в выборе наилучшего автоматического регулятора напряжения является указание диапазона входного напряжения. Диапазон входного напряжения должен быть широким и сдвинутым, потому что линейные напряжения падают больше, чем растут. Эта функция допускает более низкую коррекцию, а не высокую коррекцию. Это также позволяет автоматическому регулятору напряжения быть более настраиваемым для понижения или повышения напряжения, обеспечивая максимальную коррекцию напряжения в экстремальных случаях.
3. Низкий импеданс
Импеданс — это сопротивление компонента протеканию электрического тока, измеряемое в омах. Целью автоматического регулятора напряжения является достижение низкого импеданса. Взаимодействие между током нагрузки и импедансом источника может привести к низкому напряжению, гармоническим искажениям и дисбалансу напряжения.
В идеале ваш автоматический регулятор напряжения избегал бы всего этого, если бы имел низкое полное сопротивление.
4. Совместимость нагрузки
Решения по регулированию напряжения должны быть совместимы с указанной нагрузкой, чтобы обеспечить ее работу и избежать помех работе других нагрузок, подключенных к тому же источнику питания. Высокоэффективные автоматические регуляторы напряжения должны работать с нагрузками с высокими пусковыми токами, всеми коэффициентами мощности и высокими коэффициентами амплитуды. Чтобы предотвратить нестабильность, скорость отклика регулятора должна быть рассчитана на работу с электронными источниками питания, используемыми в большей части современного оборудования.
5. Точность напряжения
Основная задача автоматического регулятора напряжения — повысить точность уровней напряжения, но каков оптимальный уровень точности для вашего приложения? Точность напряжения зависит от требований критической нагрузки. Как правило, автоматические регуляторы напряжения работают в цепях, где регулирование напряжения не может быть достигнуто путем изменения размера проводника.
Перечисленные выше пять характеристик имеют решающее значение для надежной работы автоматического регулятора напряжения в требовательных приложениях. В приложениях, где импульсы напряжения, всплески и переходные процессы являются серьезной проблемой, вы также должны рассматривать подавление переходных процессов как критически важную функцию.
Рекомендуемые продукты
Автоматические регуляторы напряжения STABILINE® для использования во всех системах переменного тока до 660 вольт. Регулятор поддерживает постоянное напряжение на вашем оборудовании, даже когда входное напряжение и нагрузка системы сильно различаются. Конструкция катушки с ограниченным диапазоном позволяет значительно увеличить номинальный ток и мощность без увеличения размера или веса устройства.
Подробнее »
Copyright Special Product Technologies © 2022. Все права защищены
Юридическое лицо: Dynapar Corporation
Замена регулятора напряжения | Услуги генератора
Замена регулятора напряжения
Основы генератора
Генератор вырабатывает напряжение за счет электромагнитной индукции.
Электромагнитная индукция возникает, когда проводник проходит через магнитное поле. Когда проводник проходит через магнитное поле, магнитные силовые линии (потоки) пересекаются. Между двумя концами проводника индуцируется напряжение. Если проводник подключен к замкнутой электрической цепи, по нему течет ток.
Напряжение, индуцированное в проводнике, определяется количеством линий срезанного потока, умноженным на количество времени, в течение которого эти линии были срезаны. Скорость проводника движется через магнитное поле, а сила магнитного поля определяет выходное напряжение.
Рабочая скорость двигателя и генератора постоянна для поддержания частоты. Это означает, что для управления напряжением необходимо контролировать величину магнитного поля.
Регулятор напряжения
Каждая система производства электроэнергии требует средства контроля напряжения и/или тока, вырабатываемого генератором. Возможны различные конфигурации системы возбуждения, включая определение и управление выходным сигналом генератора.
