Содержание

регулировка с пошаговой инструкцией, нюансы настройки, как отрегулировать холостой ход на любом культиваторе, ремонт, как почистить

Карбюратор в современном мотоблоке имеет большой запас прочности и очень редко ломается, но все же это происходит, в результате техника работает с перебоями, либо вообще отказывается заводиться. В статье рассмотрим все что нужно для поиска неисправности, ремонта и регулировки своими руками.

Содержание

Устройство и принцип работы
Уход за карбюратором культиватора
Как ухаживать, если долго не используется
Ремонт
Часто встречающиеся поломки
Общий алгоритм поиска неисправности
Какой инструмент понадобится для ремонта
Что делать, если переливает
Как почистить
Как отрегулировать
Пошаговый алгоритм регулировки
Регулировка холостого хода
Настройка на других моделях
Сейчас читают

Устройство и принцип работы

Устройство карбюратора мотоблока схоже с любым классическим аналогичным узлом, используемым с двигателями внутреннего сгорания, и представляет из себя систему подготовки топливно-воздушной смеси пригодную для воспламенения в цилиндре двигателя.

Проще говоря, карбюратор — это устройство, предназначенное для смешивания воздуха с бензином в нужных пропорциях и его подачи определенными порциями в двигатель.

Принципиальная схема устройства карбюратора культиватора

Схема устройства карбюратора К60

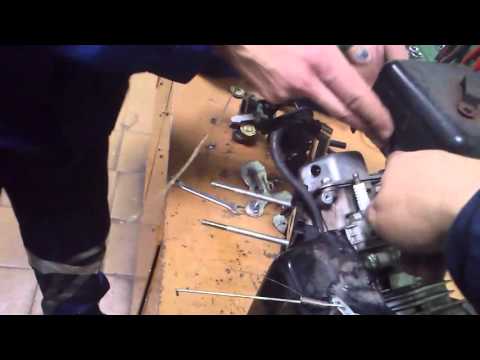

Предлагаем посмотреть интересное видео, автор которого очень подробно, с использованием анимации, рассказывает, как устроен карбюратор мотоблока, из чего состоит и принцип работы. Также в видео рассмотрен принцип работы системы холостого хода.

Уход за карбюратором культиватора

С момента покупки карбюратор мотоблока не требует никакого ухода. Он рассчитан на весь срок службы. В нем нет узлов, требующих периодической смазки или чистки. Нет винтов, нуждающихся в проверке момента затяжки и т.д.

Бытует такое мнение, что после покупки техники, нужно произвести особую регулировку максимальных оборотов, чтобы снизить мощность двигателя, а после прохождения обкатки мотоблока, вернуть ее в исходное положение. Это миф! Если в инструкции по эксплуатации ничего подобного не написано, то и делать никаких настроек не нужно на новой технике.

Три главных составляющих долгой службы карбюратора:

Чистый бак.
Чистый бензин.
Чистый фильтр.

Любое попадание мусора, даже очень мелкого, приводит к нестабильной работе.

Как ухаживать, если долго не используется

Если мотокультиватор проводит зиму в холодном гараже или просто стоит длительное время без дела, то вероятность его поломки значительно увеличивается. Могут рассохнуться и потрескаться резиновые уплотнения, мембрана. Закиснуть поворотные элементы (дроссельная или воздушная заслонка).

В таком случае для профилактики нужно хотя бы раз в месяц производить запуск мотокультиватора, а в зимнее время постараться хранить агрегат в теплом месте.

Ремонт

Разберем основные моменты касающиеся ремонта карбюратора мотоблока своими руками.

Часто встречающиеся поломки

Поломка карбюратора сопровождается следующим поведением техники:

не заводится,
заводится, но глохнет,
не развивает максимальной мощности,
стреляет в глушитель,
увеличился расход бензина,
нестабильная работа на холостом ходу,
много выхлопа,
слишком заметный выхлоп отработанных газов (черный, белый).

Чихающий, стреляющий мотоблок в глушитель. Белый выхлоп говорит о том, что топливо не сгорает полностью

Список неисправностей может составить несколько страниц, просто так перечислять их не имеет смысла, остановимся только на самых главных:

Попал мусор в топливный жиклер. Требуется чистка.
Износ мембраны.
Засорилась сеточка подачи бензина.
Подклинивает воздушную заслонку.
Подклинивает дроссельную заслонку.
Неправильно положение заслонок в момент запуска.
Поломка клапана в поплавковой камере.

Общий алгоритм поиска неисправности

Если хаотично проверять, то одно, то другое, не соблюдая последовательности, то можно упустить что-то важное и ремонт превратиться в настоящие танцы с бубном. Вроде бы все проверил, все исправно, а не работает. Поэтому нужно придерживаться следующего алгоритма (если мотоблок не заводится):

Произвести запуск в соответствии с инструкцией по эксплуатации. Затем проверить зажигание, качество искры, наличие топлива (лучше заменить на новый), компрессию в двигателе и т.д., чтобы максимально исключить все системы и окончательно обвинить карбюратор во всех бедах.
Если все сводится к карбу, то снимаем его, по пути проверяем работу всех тяг, воздушной заслонки.
Аккуратно разбираем, по пути осматриваем все детали на наличие дефектов, особое внимание нужно обратить на резиновые уплотнения, жиклеры и мембрану.
Промываем все в бензине и чистим сжатым воздухом.
Детали с дефектом заменить на новые.
Собрать все обратно и произвести пробный пуск.

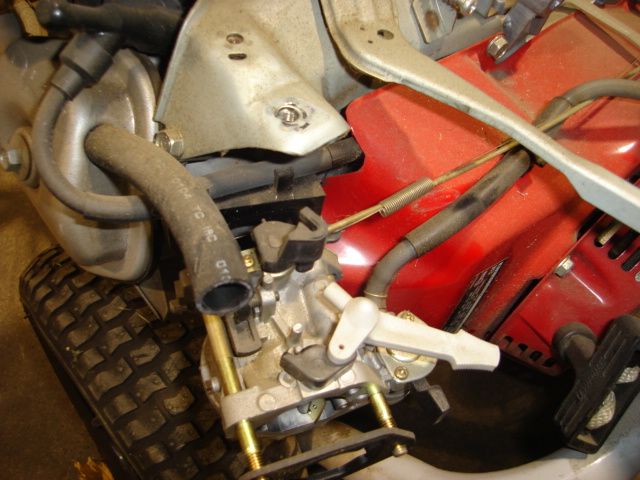

Внешний вид карба культиватора

Если мотоблок заводится и глохнет или просто работает не стабильно, то придерживаемся следующего алгоритма:

Заменить топливо на новое.
Проверить зажигание, свечу, компрессию в двигателе и т.д., т.е. максимально исключить все остальные узлы.
Снять карбюратор.
Разобрать.
Промыть, почистить.
Заменить неисправные детали, если имеются.
Произвести регулировку карбюратора (всех рабочих режимов, в том числе холостого хода)

Какой инструмент понадобится для ремонта

Для ремонта и регулировки понадобится стандартный набор гаечных ключей, отверток. В некоторых случаях удобно откручивать головками.

В каких-то моделях мотоблоков встречаются винты под шестигранник или звездочку, поэтому не удивляйтесь, когда вместо плоской отвертки придется искать звездочку.

Для чистки жиклеров и каналов можно использовать жесткую леску или проволоку от троса.

Что делать, если переливает

Переливает карбюратор мотоблока по одной известной причине – не держит клапан в поплавковой камере. Для устранения этой неисправности, нужно:

Снять карбюратор.
Разобрать поплавковую камеру.
Разобрать поплавок, под ним находится клапан.
Достать игольчатый клапан (так называемая игла).
Все промыть, почистить от грязи. Продуть сжатым воздухом.
Собрать обратно.

Еще переливать может из-за неправильного хода иглы, ее неплотного прилегания или повышенного износа. В таком случае можно попробовать отрегулировать. В случае износа – только замена.

Как почистить

Как мы уже не раз отмечали ранее, мусор — это причина 90% от всех поломок карбюратора. Большая часть владельцев техники рано или поздно сталкивается с необходимостью произвести чистку, но не знает, как правильно это сделать и отдает в сервисный центр. В этом нет ничего сложного и сейчас мы расскажем, как просто это сделать своими руками.

Для того, чтобы эффективно почистить карбюратор мотоблока, нужно иметь сжатый воздух и солярку (либо специальный очиститель). Если нет компрессора, то можно надуть камеру и подключить к ее ниппелю тонкий шланг с трубочкой.

Алгоритм чистки карбюратора:

Снять карб.
Разобрать.
Замочить все в солярке на 3-4 часа.
Почистить зубной щеткой.
Тщательно продуть воздухом все каналы, находящиеся в корпусе.
Продуть жиклеры.
Собрать.
При необходимости произвести регулировку.

Как отрегулировать

Если проверка узлов и систем культиватора (зажигание, двигатель, фильтр и т.д.) доказала их исправность, чистка не дала должного результата, то по какой-то причине сбилась заводская регулировка карбюратора мотоблока.

Стоит помнить, что регулировка сама по себе не сбивается, т.к. конструкцией предусмотрены подпружиненные винты, поэтому производить ее нужно только в крайнем случае и при обоснованной необходимости.

Настройка также выполняется после:

замены на новый,
ремонта,
промывки.

Очень важно выполнять всю описанную процедуру на полностью исправном двигателе, в противном случае невозможно добиться нужного результата.

На всех современных карбюраторах предусмотрено 2 основных регулировки:

Положения дроссельной заслонки на холостом ходу.
Качества топливной смеси на холостом ходу.

Другие параметры заданы конструкцией узла и настройке не подлежат.

Пошаговый алгоритм регулировки

Представляем вашему вниманию алгоритм настройки, с помощью которого можно настроить абсолютно любой современный мотоблок:

Закрутить винт холостого хода так, чтобы между дроссельной заслонкой и стенками диффузора образовался зазор.
Зазор должен быть примерно 0,5 мм.
Закрутить винт качества смеси полностью и откручиваем обратно на 3 оборота.
Запустить двигатель, дать прогреться до рабочей температуры.
Установить дроссельную заслонку в открытое положение.
Выкручивая винт холостого хода, устанавливаем минимально возможные обороты двигателя.
Вращением винта качества смеси добиваемся максимально возможных оборотов на холостом ходу. На этом этапе производится регулировка холостого хода мотоблока.
Повышение оборотов говорит о том, что качество смеси оптимально.
Немного закручиваем винт холостого хода, до тех пор, пока работа двигателя не станет стабильной и устойчивой.

Надеюсь, мы подробно объяснили, как отрегулировать карбюратор на мотоблоке. Если у вас остались какие-либо вопросы или дополнения, то воспользуйтесь формой комментариев, расположенной сразу под статьей, и поделитесь с нами.

Также рекомендуем посмотреть интересное видео, автор которого подробно рассказывает, как отрегулировать карбюратор на мотоблоке Чемпион.

Регулировка холостого хода

Настройка холостого хода культиватора производится совместно с настройкой карбюратора и выполняется она на 7 шаге базового алгоритма настройки. Сам алгоритм находится по тексту выше. Отдельно ХХ отрегулировать невозможно.

Настройка на других моделях

На рынке сегодня просто огромный выбор мотоблоков, однако в конструкции большинства из них используются аналогичные узлы и технологии. Например, принцип работы карбюратор у всех одинаковый, отличается только в деталях, есть свои нюансы исполнения. Но, т.к. конструкция и принцип работы идентичны, то и регулировка на всех будет похожа.

Поэтому, вне зависимости от того, какой у вас мотоблок: Агро, Нева МБ-1, МБ-2, МБ-23, Рысь, МТЗ, Чемпион, Техас, регулировка карбюратора выполняется у всех одинаково и ремонт, и чистка.

Карбюратор – это сложный узел, выполняющий важную роль в работе мотоблока, поэтому очень важно его исправное состояние. Придерживаясь наших советов по эксплуатации, вы значительно продлите ресурс его работы, а если возникла необходимость в ремонте или регулировке, то надеемся наша статья помогла вам, т.к. мы рассмотрели все основные причины поломки и способы их устранения. Если мы упустили что-то важное, то дайте на знать об этом в комментариях.

Сейчас читают

Все про карбюратор мотоблока, от регулировки до ремонта
Основные причины, почему мотоблок глохнет при нагрузке в работе, наклоне, открытии воздушной заслонке и других случаях
3 лучших мотоблока Нева серии МБ, их плюсы и минусы, а также история компании
Основные отличия мотоблока от культиватора и что лучше для участка 10 соток, дома и дачи
7 популярных способов изготовления культиватора своими руками

Регулировка оборотов мотоблока: инструкция по обслуживанию карбюраторов

Главная » Оборудование

Оборудование

Опубликовано 11. 02.2020

Топливная система является неотъемлемой частью двигателя внутреннего сгорания. Основным узлом в ней, отвечающим за поддержание номинальных показателей работы мотора, считается карбюратор. Он дозирует поступление смеси бензина и воздуха к двигателю. В процессе ТО проводят ревизию всей топливной системы: меняют фильтры, проверяют уровень загрязнения элементов тонкой очистки бензина, но во главе стоит регулировка карбюратора, от которой зависят обороты мотоблока.

Содержание

Устройство дозирующего узла
Обслуживание карбюратора
Как почистить карбюратор?
Как отрегулировать карбюратор на разных мотоблоках?
Нева
Агро
МТЗ-09

Устройство дозирующего узла

Карбюраторы, установленные на мотоблоки, имеют общий принцип действия и устройство. В них четырех основных узла:

Поплавковая камера. Именно сюда поступает бензин, необходимый для работы двигателя. Когда его уровень достигает определенной отметки, поплавок перекрывает подачу горючего.
Смесительная камера. В ней происходит насыщение воздуха мелкодисперсной бензиновой пылью, которая образуется из-за разряженной атмосферы в этом узле. За счет пониженного давления в камере горючее втягивается в нее из поплавковой системы. Оно проходит через жиклер, превращаясь в мелкую пыль.
Дроссельная заслонка. Именно она регулирует вращение коленвала и дозирует поступление воздуха из цилиндра. Если плавают обороты двигателя мотоблока, то, как минимум, следует проверить состояние тросика на рукоятке культиватора, который регулирует положение заслонки.
Регулятор холостых оборотов. Этот винт – опора для привода дроссельной заслонки. Ввинчивая регулятор, увеличивают обороты холостого хода двигателя.

Обслуживание карбюратора

От регулярного проведения техобслуживания дозирующего узла зависит работоспособность техники. Компоненты его очень чувствительны к качеству топлива и не терпят попадания грязи. Основная задача механиков – регулировка холостых оборотов. Вторично – очистка внешних и внутренних поверхностей.

Чаще всего загрязняются калибровочные жиклеры. Это происходит из-за попадания в топливную систему посторонних веществ. Находиться они могут как в бензине, так и в поступающем внутрь воздухе. Снизить риски загрязнения дозирующего устройства поможет замена фильтров. Подвижные детали выходят из строя из-за истирания.

Если в работе мотоблока появились «плавающие» обороты, провалы крутящего момента или агрегат стал запускаться с перебоями, значит, пришло время настроить карбюратор. Увеличением частоты вращения коленвала «лечат» появление низких холостых оборотов. Делают это поворачиванием по часовой стрелке регулировочного винта под приводом дроссельной заслонки. Если же обороты надо наоборот снизить, то винт выворачивают против часовой стрелки.

Когда настройка регулировочного винта не помогает, систему разбирают и доводят до нормы уровень горючего в поплавковой камере, ориентируясь при этом на положение поплавка. О превышении уровня бензина говорит появление темного дыма из выхлопной трубы, а также следы несгоревшего топлива на свечах. Такие неисправности требуют настройки положения поплавка: для этого подгибают пружинный механизм игольчатого клапана.

Пока дозирующий узел находится в разобранном состоянии, проводят очистку его внутренних поверхностей и меняют подвижные детали при их истирании.

Как почистить карбюратор?

Перед разборкой дозирующего узла полностью очищают его снаружи и сливают остатки топлива из бензобака. Затем переходят к снятию системы. Сначала убирают воздушный фильтр и подающий патрубок. Далее необходимо отсоединить привод дроссельной заслонки и вынуть карбюратор. ТО дозирующего узла проходит четыре этапа:

Очистка стакана в фильтре-отстойнике от масляных отложений.
Снятие поплавка из поплавковой камеры. Для этого выкручивают топливный жиклер и извлекают втулку под ним. Перед снятием поплавка с иглой вынимают опорную ось.
Замачивание корпуса карбюратора и жиклеров в ацетоне или уайт-спирите. Промывка пластиковых деталей в бензине и последующая их очистка мягкой щеткой или ветошью.
Прочистка дозирующего отверстия. Для этого используют тонкую иглу или проволоку.

После очистки систему собирают и переходят к ее регулировке.

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

закручивание до упора винтов малого и полного газа;
установка дроссельной заслонки до образования щели между основанием и воздуховодом;
запуск мотора;
установка рычага управления на минимальные обороты;
регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
регулировка винта малого газа до достижения максимальных оборотов холостого хода;
чередование минимума и максимума до получения непрерывной работы двигателя;
перевод рычага управления силовым агрегатом на газ;
регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

Запустить мотор и прогреть его в течение нескольких минут.
Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
Закрутить винт, добившись стабильной работы мотора.
Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

Запустить двигатель и дождаться его полного прогрева.
Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
При помощи топливных винтов настроить подачу горючего.
После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Регулировка карбюратора

. Устройство и технические характеристики мотоблока «Каскад»

В настоящее время для обработки почвы применяются самые разнообразные агрегаты. Довольно хорошо выполняет многие задачи отечественной техники, которая называется мотоблок «Каскад». Регулировка карбюратора этой техники обеспечит стабильность оборотов ее двигателя и поможет подготовить агрегат к новому сезону. Как правильно работать с мотоблоком «Каскад», следует рассмотреть подробнее.

общая характеристика

Согласно инструкции производителя, мотоблок Каскад является многофункциональным устройством. С его помощью выполняют различные задачи в процессе обработки почвы участков разной площади.

Мотоблок «Каскад» выпускается с 2006 года. Производитель постоянно совершенствует конструкцию.

Мотоблок «Каскад», технические характеристики которого отвечают всем современным требованиям, применяются на 6-40 соток.

С помощью представленного агрегата можно вскапывать большие участки земли, рыхлить их, рыхлить почву, а также перевозить грузы и емкости с жидкостью.

Вес выпускаемых моделей варьируется от 50 до 100 кг в зависимости от вида выполняемых агрегатом работ.

«Каскад» — мотоблок, инструкция которого регламентирует устройство и применение данной техники, предусматривает эксплуатацию техники при оснащении ее двигателем объемом от 5 до 8 л. от.

По отзывам потребителей, мотоблоки, в том числе и «Каскад», работают дольше при большей мощности двигателя.

Двигатель

По техническим характеристикам мотоблока «Каскад» используют двигатели отечественного производства ДМ68 мощностью 6 л. от.

Иногда в составе агрегата используются двигатели зарубежных фирм. Это GS200 от японского бренда HONDA и Я/С американского производителя BRIGGS & STRATTON. Их емкость обычно составляет 6,5 литров. от.

Мотоблок «Каскад», регулировка карбюратора которого зависит от типа двигателя, имеет соответствующие рекомендации производителя по его обслуживанию.

Японские двигатели долговечны и способны работать без остановки длительное время. Американское оборудование экологично, легко заводится даже при низких температурах. Используется в моделях, позволяющих помимо основных функций убирать снег зимой.

Двигатели с карбюратором в представленной технике используют в качестве топлива топливо и являются четырехтактными.

Устройство мотоблока «Каскад» достаточно простое, что позволяет регулировать карбюратор самостоятельно. Для замены деталей не потребуется больших затрат. Их легко найти во всех специализированных магазинах.

Карбюратор может быть как отечественным, так и импортным.

Блок в сборе

Данная техника имеет механический захват, по устройству мотоблока «Каскад», возникающий при натяжении редуктора.

После этого крутящий момент переходит на двухступенчатый цепной редуктор. Предусмотрено 4 скорости такого агрегата, как мотоблок «Каскад». Технические характеристики указывают на то, что две скорости осуществляются при движении вперед и две – при движении назад.

Усиленный редуктор поддерживает выходной вал, что позволяет выразить усиление.

При средних размерах мотоблока «Каскад» редуктор обеспечивает его устойчивость даже при использовании дополнительных насадок.

В моделях тяжелой техники предусмотрена блокировка колес. Если габариты мотоблока «Каскад» достаточно велики, эта функция облегчит управление им. Оборачиваться легко.

Рулевые рейки позволяют регулировать высоту. Все системы управления расположены на руле, кроме рычага переключения передач.

Маркировочное оборудование

Если в оборудовании используется импортный двигатель, в маркировке присутствует цифра «61». Двигатель отечественного производства в схеме мотоблока «Каскад» обозначается цифрой «6».

Также маркируется блок питания. Комбинация «DM66» указывает на то, что подача масла осуществляется методом распыления. Маркировка «DM68» соответствует подаче смазки с помощью шестеренчатого насоса.

Схема мотоблока «Каскад» содержит редукторы с разными маркировками. Если эта деталь имеет обозначение 04, то коробка передач является базовой. Маркировка 02 говорит об усиленном редукторе, а 05 — скоростной режим базового усиленного типа.

Обозначение 06 говорит о наличии блокировки колеса, а 07 — о более простом усиленном редукторе.

Особенности работы

Отличительной особенностью представленного агрегата является расположение всех систем управления на руле (кроме рычага переключения передач). Это облегчает процесс – не отрываясь от работы, пользователь может управлять функциями оборудования.

Сама рулевая колонка регулируется по высоте роста владельца.

Центр тяжести устройства расположен достаточно низко, чтобы вести управление без каких-либо усилий.

Предусмотрены дополнительные детали, устройства, обеспечивающие многофункциональность агрегата «Каскад» (мотоблок). Инструкция говорит, что можно обрабатывать даже целину.

Наличие тележки позволит перевозить инструменты и тару к месту проведения работ.

Современные требования, выдвигаемые к работе представленного оборудования, полностью реализованы. Они подтверждены ISO 9сертификат качества 002.

Мотоблочный сервис

Обеспечить эффективность и безопасность эксплуатации позволит регулярное техническое обслуживание техники.

Такие работы подразумевают при необходимости замену масла, проверку двигателя, регулировку управления, обновление коробки передач мотоблока Каскад и т.д.

Если агрегат новый, его нужно обкатать в щадящем режиме, для того, чтобы все компоненты могли тереться друг о друга. Это позволит избежать быстрого износа узлов двигателя, других движущихся частей, а также редукторов мотоблока «Каскад», его сальника и других элементов.

При первом пуске оборудования необходимо залить масло в картер двигателя. Смесь, используемая в мотоблоке Каскад, должна иметь определенную вязкость по классификации SAE и API.

Смазка должна быть предназначена для четырехтактных бензиновых двигателей. Какое масло заливать в мотоблок Каскад, отвечает SunGarden и рекомендует ST, SG, SH, SJ, SL, SM.

Первую замену производить через 2-5 часов работы.

Регулировка мотоблока

Согласно требованиям инструкции завода-изготовителя, после окончания первого рабочего сезона, техника должна быть отрегулирована.

Данное действие проводится в области топливной системы, клапанов карбюратора и моторного блока «Каскад».

Это довольно сложный процесс, поэтому необходимо внимательно изучить технологию регулировки.

В первый год эксплуатации оборудование не требует дополнительных действий и вмешательств в систему. Заводские параметры обеспечивают стабильность работы в течение сезона такого агрегата, как мотоблок «Каскад». Отзывы покупателей свидетельствуют о достаточно хорошем качестве оборудования, даже без дополнительной настройки, до 4 лет.

Однако, при наличии неисправностей, нестабильности оборотов двигателя мотоблока «Каскад», регулировка карбюратора требуется уже через 2 года эксплуатации.

Такая процедура понадобится после длительного простоя или, наоборот, бездействия.

Техника регулировки карбюратора

Перед тем, как продолжить, прогрейте двигатель. Постепенно карбюратор настраивается на мотоблоке Каскад. 2 винта минимального и максимального газа закручиваются до упора, а затем откручиваются на полтора оборота.

Рычаг переключения передач установлен на минимальный ход, но двигатель должен продолжать работать.

Винт дроссельной заслонки должен быть установлен на минимальный цикл вращения двигателя на холостом ходу.

Двигатель должен работать без шума и остановок.

С помощью винтов отрегулировать уровень топлива, поступающего в карбюратор мотоблока «Каскад», не составит труда. Затягивание винта поможет обогатить топливо, а его ослабление приведет к увеличению воздуха в смеси.

Регулировку уровня топлива в карбюраторе мотоблока «Каскад» следует проводить регулярно (в конце или начале сезона работ).

Суть регулировки

Обороты двигателя регулируются винтом низкого давления на холостом ходу. Это позволит вам скорректировать максимальную скорость. Тот же принцип применяется при установке минимального значения. Это делается путем изменения угла закрытия моторного блока Каскад.

Рычаг коробки передач, переведенный в режим «газ», позволяет настроить идеальный ход двигателя. Максимально допустимое число оборотов шнека не превышает 2,5.

Правильность регулировки легко проверить по внешнему виду свечи зажигания. После работы в нагрузочном режиме за короткий промежуток времени на детали не должно быть отложений и следов топлива.

Однако такие нежелательные явления зависят не только от настройки карбюраторной смеси. Неисправность системы зажигания или охлаждения может вызвать аналогичные явления на свечах зажигания.

Очистка карбюратора

Когда топливо не поступает в карбюратор в достаточном количестве, его необходимо очистить в процессе регулировки.

Конструкция мотоблока Каскад подразумевает снятие шланга с входного штуцера. Для карбюратора К45 достаточно надавить на прокладку, чтобы бензин прошел через отверстие.

Также необходимо обработать фильтр грубой очистки. Для этого нужно перекрыть топливный кран и полностью разобрать. Все детали обработаны бензином. После этого все элементы собираются.

Если топливо из карбюратора не поступает в цилиндры, придется ревизию топливного клапана. Причиной этого явления также может быть наличие загрязнений на форсунках.

Карбюратор типа КМБ-5

Для регулировки карбюратора КМБ-5 мотоблок «Каскад» существует определенная технология настройки.

Сначала удалите бензин из полости поплавка. Воздушная смесь подается через штуцер подачи топлива.

Регулировка карбюратора мотоблока КМБ-5 «Каскад» потребует установки его в рабочее положение. При подаче воздуха его движение должно быть беспрепятственным. При переворачивании детали продувка полностью прекращается.

В случае если такие действия происходят без отклонений, работа карбюратора считается отрегулированной.

Карбюратор К-60

Регулировку карбюратора проводить строго по инструкции производителя для конкретной модели. В противном случае можно просто сломать технику.

Карбюратор К-60 используется в модели М-3. Потребуется установить дроссель так, чтобы зазор между его основанием и воздуховодом был шириной 2-2,5 мм. Его видно через патрубок такого агрегата, как мотоблок «Каскад». Для регулировки карбюратора потребуется зажать настроечный винт и повернуть его на 0,5-1 оборот.

Затем двигатель 5 минут. Прогрейте и, поворачивая регулировочный винт, ожидайте снижения оборотов двигателя. Это оптимальное положение. Для ее определения на минимальной скорости уменьшают скорость вращения и, плавно поворачивая винт, находят его оптимальное положение.

Зная принцип работы и основные характеристики агрегата, можно эффективно и безопасно использовать в работе такую технику, как мотоблок «Каскад». Регулировку карбюратора следует проводить по мере необходимости в соответствии с инструкциями производителя.

Регулировка работы этого компонента оборудования обеспечит стабильность оборотов двигателя после длительных нагрузок или бездействия. Представленный мотоблок гарантированно прослужит долго, а действия, выполняемые с его помощью, не потребуют больших затрат физических сил. Правильное обслуживание и регулировка агрегата не позволит вам знать аварийные ситуации при обработке земли.

регулировка карбюратора. Устройство и технические характеристики мотоблока «Каскад»

В настоящее время самые разнообразные агрегаты. Довольно хорошо выполняет многие задачи отечественная техника, которая называется мотобайк «Каскад». Регулировка карбюратора этой техники обеспечит стабильность оборотов ее двигателя и поможет подготовить агрегат к новому сезону. Как правильно работать с мотоблоком «Каскад», следует рассмотреть подробнее.

общая характеристика

Мотоблок «Каскад» выпускается с 2006 года. Производитель постоянно совершенствует конструкцию.

Мотоблок «Каскад», технические характеристики которого отвечают всем современным требованиям, применяются для участков от 6 до 40 соток.

С помощью представленного агрегата можно вскапывать большие земельные участки, рыхлить их, рыхлить почву, а также перевозить грузы и емкости с жидкостью.

Вес выпускаемых моделей варьируется от 50 до 100 кг в зависимости от вида выполняемых агрегатом работ.

«Каскад» — мотоблок, инструкция которого регламентирует устройство и применение данной техники, предусматривает работу техники при оснащении ее двигателем объемом от 5 до 8 л. от.

По отзывам потребителей, мотоблоки, в том числе и «Каскад», работают дольше при большей мощности двигателя.

Двигатель

Иногда в конструкции агрегата используются двигатели зарубежных фирм. Это GS200 от японского бренда HONDA и Я/С американского производителя BRIGGS & STRATTON. Их емкость обычно составляет 6,5 литров. от.

Двигатели с карбюратором в представленной технике используются в виде топлива бензин и являются четырехтактными.

Устройство мотоблока «Каскад» достаточно простое, что позволяет выполнять регулировку карбюратора самостоятельно. Для замены деталей не нужно много денег. Их легко найти во всех специализированных магазинах.

Карбюратор может быть как отечественным, так и импортным.

Блок в сборе

Усиленный редуктор поддерживает выходной вал, что позволяет выразить усиление.

Маркировочное оборудование

Если в оборудовании используется импортный двигатель, маркировка содержит цифру «61». Двигатель отечественного производства в схеме мотоблока «Каскад» обозначается цифрой «6».

Блок питания также маркируется. Комбинация «DM66» указывает на то, что подача масла осуществляется методом распыления. Маркировка «DM68» соответствует подаче смазки с помощью шестеренчатого насоса.

Схема мотоблока «Каскад» содержит редукторы с различной маркировкой. Если эта деталь имеет обозначение 04, то коробка передач является базовой. Маркировка 02 говорит об усиленном редукторе, а 05 — скоростной режим базового усиленного типа.

Обозначение 06 говорит о наличии блокировки колес, а 07 — о более простом усиленном редукторе.

Особенности работы

Сама рулевая колонка регулируется по высоте роста владельца.

Центр тяжести устройства расположен достаточно низко, чтобы без усилий вести управление.

Предусмотрены дополнительные детали, устройства, обеспечивающие многофункциональность агрегата «Каскад» (мотоблок). В инструкции сказано, что возделывать можно даже целину.

Наличие тележки позволит перевозить инструменты и контейнеры на место проведения работ.

Современные требования, выдвигаемые к работе представленного оборудования, полностью соответствуют. Они подтверждены сертификатом качества ISO 9002.

Мотоблок-сервис

Если юнит новый, то его нужно перекатывать в режиме сохранения, чтобы все компоненты могли сцепиться друг с другом. Это позволит избежать быстрого износа узлов двигателя, других движущихся частей, а также редукторов мотоблока «Каскад», его сальника и других элементов.

Смазка должна быть предназначена для четырехтактных бензиновых двигателей. Какое масло в моторный агрегат Каскад заливать, отвечает SunGarden и рекомендует ST, SG, SH, SJ, SL, SM.

Первую замену производить через 2-5 часов работы.

Регулировка мотоблока

Согласно инструкции производителя, после окончания первого рабочего сезона необходимо произвести регулировку техники.

Данное действие проводится в области топливной системы, клапанов карбюратора и моторного блока «Каскад».

Это достаточно сложный процесс, поэтому необходимо внимательно изучить технологию регулировки.

В первый год эксплуатации оборудование не требует никаких дополнительных действий и вмешательств в систему. Заводские параметры обеспечивают стабильность работы в течение сезона такого агрегата, как мотоблок «Каскад». Отзывы покупателей свидетельствуют о достаточно хорошем качестве оборудования, даже без дополнительной настройки, до 4 лет.

Однако при наличии неисправностей, нестабильности оборотов двигателя мотоблока «Каскад», регулировка карбюратора требуется уже через 2 года эксплуатации.

Такая процедура понадобится после длительного простоя или, наоборот, бездействия.

Техника регулировки карбюратора

Рычаг переключения передач установлен на минимальный ход, но двигатель должен продолжать работать.

Винт дроссельной заслонки должен быть установлен на минимальный цикл вращения двигателя на холостом ходу.

Двигатель должен работать без шума и остановок.

Суть регулировки

Обороты двигателя регулируются малым газовым винтом на холостом ходу. Это позволит вам скорректировать максимальную скорость. Тот же принцип применяется при установке минимального значения. Это делается путем изменения угла закрытия моторного блока Каскад.

Правильность настройки легко проверить по внешнему виду свечи зажигания. После работы в нагрузочном режиме за короткий промежуток времени на детали не должно остаться нагара и следов топлива.

Чистка карбюратора

Когда топливо не поступает в карбюратор в достаточном количестве, необходимо провести чистку в процессе регулировки.

Устройство мотоблока «Каскад» предполагает снятие шланга с входного штуцера. Для карбюратора К45 достаточно надавить на прокладку, чтобы бензин прошел через отверстие.

Также необходимо обработать фильтр грубой очистки. Для этого откручивается и полностью разбирается кран подачи топлива. Все детали обработаны бензином. После этого все элементы собираются.

Карбюратор типа КМБ-5

Для регулировки карбюратора КМБ-5 мотоблок «Каскад» существует определенная технология настройки.

Сначала удалите бензин из полости поплавка. Воздушная смесь подается через штуцер подачи топлива.

Регулировка карбюратора КМБ-5 мотоблока «Каскад» требует установки в рабочее положение. При подаче воздуха его движение должно быть беспрепятственным. При переворачивании детали продувка полностью прекращается.

В случае, если такие действия происходят без отклонений, работа карбюратора считается отрегулированной.
