Регулировка карбюратора мотоблока мтз 09: Регулировка оборотов мотоблока: инструкция по обслуживанию карбюраторов

Регулировка оборотов мотоблока: инструкция по обслуживанию карбюраторов

Главная » Оборудование

Оборудование

Опубликовано

Топливная система является неотъемлемой частью двигателя внутреннего сгорания. Основным узлом в ней, отвечающим за поддержание номинальных показателей работы мотора, считается карбюратор. Он дозирует поступление смеси бензина и воздуха к двигателю. В процессе ТО проводят ревизию всей топливной системы: меняют фильтры, проверяют уровень загрязнения элементов тонкой очистки бензина, но во главе стоит регулировка карбюратора, от которой зависят обороты мотоблока.

Содержание

  1. Устройство дозирующего узла
  2. Обслуживание карбюратора
  3. Как почистить карбюратор?
  4. Как отрегулировать карбюратор на разных мотоблоках?
  5. Нева
  6. Агро
  7. МТЗ-09

Устройство дозирующего узла

Карбюраторы, установленные на мотоблоки, имеют общий принцип действия и устройство. В них четырех основных узла:

  1. Поплавковая камера. Именно сюда поступает бензин, необходимый для работы двигателя. Когда его уровень достигает определенной отметки, поплавок перекрывает подачу горючего.
  2. Смесительная камера. В ней происходит насыщение воздуха мелкодисперсной бензиновой пылью, которая образуется из-за разряженной атмосферы в этом узле. За счет пониженного давления в камере горючее втягивается в нее из поплавковой системы. Оно проходит через жиклер, превращаясь в мелкую пыль.
  3. Дроссельная заслонка. Именно она регулирует вращение коленвала и дозирует поступление воздуха из цилиндра. Если плавают обороты двигателя мотоблока, то, как минимум, следует проверить состояние тросика на рукоятке культиватора, который регулирует положение заслонки.
  4. Регулятор холостых оборотов. Этот винт – опора для привода дроссельной заслонки. Ввинчивая регулятор, увеличивают обороты холостого хода двигателя.

Обслуживание карбюратора

От регулярного проведения техобслуживания дозирующего узла зависит работоспособность техники. Компоненты его очень чувствительны к качеству топлива и не терпят попадания грязи. Основная задача механиков – регулировка холостых оборотов. Вторично – очистка внешних и внутренних поверхностей.

Чаще всего загрязняются калибровочные жиклеры. Это происходит из-за попадания в топливную систему посторонних веществ. Находиться они могут как в бензине, так и в поступающем внутрь воздухе. Снизить риски загрязнения дозирующего устройства поможет замена фильтров. Подвижные детали выходят из строя из-за истирания.

Если в работе мотоблока появились «плавающие» обороты, провалы крутящего момента или агрегат стал запускаться с перебоями, значит, пришло время настроить карбюратор. Увеличением частоты вращения коленвала «лечат» появление низких холостых оборотов. Делают это поворачиванием по часовой стрелке регулировочного винта под приводом дроссельной заслонки. Если же обороты надо наоборот снизить, то винт выворачивают против часовой стрелки.

Когда настройка регулировочного винта не помогает, систему разбирают и доводят до нормы уровень горючего в поплавковой камере, ориентируясь при этом на положение поплавка. О превышении уровня бензина говорит появление темного дыма из выхлопной трубы, а также следы несгоревшего топлива на свечах. Такие неисправности требуют настройки положения поплавка: для этого подгибают пружинный механизм игольчатого клапана.

Пока дозирующий узел находится в разобранном состоянии, проводят очистку его внутренних поверхностей и меняют подвижные детали при их истирании.

Как почистить карбюратор?

Перед разборкой дозирующего узла полностью очищают его снаружи и сливают остатки топлива из бензобака. Затем переходят к снятию системы. Сначала убирают воздушный фильтр и подающий патрубок. Далее необходимо отсоединить привод дроссельной заслонки и вынуть карбюратор. ТО дозирующего узла проходит четыре этапа:

  1. Очистка стакана в фильтре-отстойнике от масляных отложений.
  2. Снятие поплавка из поплавковой камеры. Для этого выкручивают топливный жиклер и извлекают втулку под ним. Перед снятием поплавка с иглой вынимают опорную ось.
  3. Замачивание корпуса карбюратора и жиклеров в ацетоне или уайт-спирите. Промывка пластиковых деталей в бензине и последующая их очистка мягкой щеткой или ветошью.
  4. Прочистка дозирующего отверстия. Для этого используют тонкую иглу или проволоку.

После очистки систему собирают и переходят к ее регулировке.

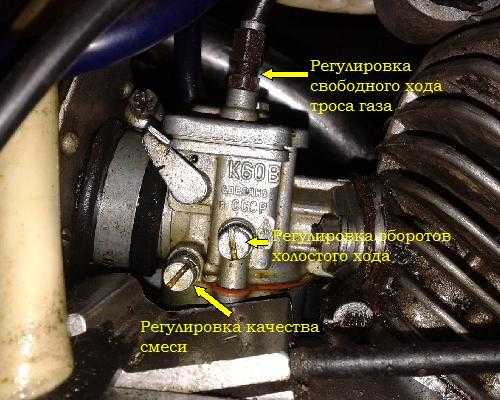

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

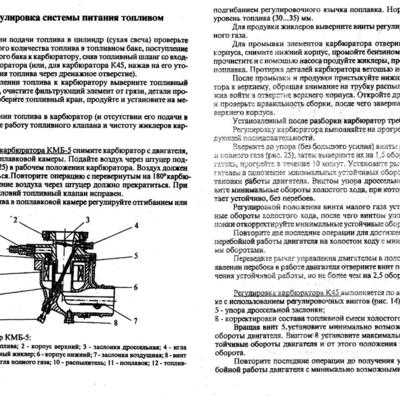

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

  • закручивание до упора винтов малого и полного газа;
  • установка дроссельной заслонки до образования щели между основанием и воздуховодом;
  • запуск мотора;
  • установка рычага управления на минимальные обороты;
  • регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
  • регулировка винта малого газа до достижения максимальных оборотов холостого хода;
  • чередование минимума и максимума до получения непрерывной работы двигателя;
  • перевод рычага управления силовым агрегатом на газ;
  • регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

  1. Запустить мотор и прогреть его в течение нескольких минут.
  2. Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
  3. Закрутить винт, добившись стабильной работы мотора.
  4. Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
  5. При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
  6. Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

  1. Запустить двигатель и дождаться его полного прогрева.
  2. Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
  3. Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
  4. При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
  5. Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
  6. При помощи топливных винтов настроить подачу горючего.
  7. После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Карбюратор мотоблока — устройство, регулеровка, ремонт, чистка

Содержание

  • 1 Устройство карбюратора мотоблока
  • 2 Как отрегулировать карбюратор на мотоблоке?
    • 2.1 Мотоблоки марки Каскад
    • 2.2 Мотоблоки Нева МБ-1 и Нева МБ-2
    • 2.3 Мотоблоки Агро
    • 2.4 Мотоблоки МТЗ-09
    • 2.5 Мотоблоки Пчелка
  • 3 Чистка карбюратора мотоблока

Номинальная мощность и стабильная работа бензинового заводского двигателя во многом зависят от изначального качества заправляемого в мотоблок топлива, а именно от соотношения горючего и воздуха в цилиндре ДВС. За обогащение топлива всасываемым воздухом в требуемой пропорции отвечает карбюратор сельхозмашины. Его исправная непрерывная работа гарантирует высокий крутящий момент заводского двигателя, его долговечность и низкие объемы выбрасываемых отработанных газов.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

  • поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
  • поплавковой металлической камеры с хромированными внутренними полостями;
  • дополнительной камеры, требуемой для смешивания горючего с воздухом;
  • конструкции распределения топлива, оборудованной диффузором;
  • регулируемой заслонки дросселя;
  • топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5.

Чтобы настроить этот топливный узел, необходимо:

  1. Слить остатки топлива из заводской поплавковой камеры;
  2. Открыть штуцер и запустить воздух внутрь топливного узла;
  3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
  4. Зажать болты, отвечающие за настройку подачи топлива;
  5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
  6. Поочередно медленно вкрутить винты обратно.

В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео.

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Мотоблоки МТЗ-09

Настраивать карбюратор мотоблока марки Беларус нужно в случае, когда его двигатель не набирает или не поддерживает требуемые обороты. Регулировать топливный узел нужно перед началом сезона.

Порядок действий должен быть таким:

  1. Вначале потребуется полностью вкрутить болты, регулирующие подачу малого и создаваемого полного газа. Сразу после этого металлические винты нужно отвернуть на 1,5 оборота;
  2. Далее рычаг регулировки силового агрегата потребуется перевести в минимальное штатное положение. При этом важно убедиться в том, что мотор не заглохнет;
  3. В конце останется выставить регулировочный винт в то заводское положение, при котором в топливный узел будет попадать достаточное количество воздуха.

Штатный винт настройки малого газа изначально требуется оператору для регулировки и установки максимальных создаваемых оборотов работающего мотора во время его функционирования на холостом ходу. Манипуляции с этим болтом позволяют оператору установить встроенную дроссельную заслонку непосредственно в то положение, при котором бензиновый силовой агрегат будет работать максимально стабильно, потребляя заданное производителем количество топлива.

Мотоблоки Пчелка

О необходимости срочной регулировки встроенного карбюратора фирменного мотоблока марки Пчелка подскажут проблемы с запуском его двигателя, а также значительное повышение объемов потребляемого им горючего. Перед началом настройки топливного узла нужно снять и очистить воздушный фильтр сельхозагрегата, осмотреть и, при необходимости, продуть каналы подачи топлива, а также очистить свечу зажигания.

Во время проведения собственноручной настройки карбюратора имеющегося мотоблока нужно:

  1. Вкрутить винты самостоятельной настройки подачи малого и регулировки создаваемого полного газа до самого конца;
  2. Установить штатный рычаг переключения скоростей в минимально допустимое положение;
  3. Выставить минимальные создаваемые обороты штатного работающего двигателя, при которых он будет функционировать устойчиво и без каких-либо посторонних звуков;
  4. Отрегулировать создаваемые максимально допустимые рабочие обороты встроенного ДВС в режиме работы на холостом ходу, используя для этого встроенный винт регулировки подачи малого газа. В результате силовой агрегат имеющегося мотоблока должен начать работать максимально стабильно;
  5. Заглушить мотор и снова завести его для проверки результатов настройки.

После проведенных действий мотор сельхозагрегата должен демонстрировать устойчивую работу в любом из режимов. Если этого не происходит, значит потребуется осмотреть карбюратор и, при необходимости, заменить его неисправные детали.

Чистка карбюратора мотоблока

Частые сбои в работе силового агрегата мотоблока свидетельствуют о скоплении засоров внутри его карбюратора. Этот топливный узел постоянно взаимодействует с моторным маслом, бензином и воздухом. В них присутствуют твердые фракции, смола и мелкий мусор, которые могут откладываться на стенках камер карбюратора и внутри топливных каналов. В связи с этим карбюратор нуждается в регулярной чистке, особенно если для заправки сельхозагрегата используется низкокачественное горючее.

Перед непосредственной промывкой карбюратора используемого мотоблока нужно демонтировать штатный воздушный фильтр и тщательно промыть его в чистом бензине. После этого деталь потребуется просушить. Также оператор должен осмотреть и очистить свечу зажигания. Если на ее колпачке образовался толстый слой нагара, то это говорит о просачивании масла.

Дальнейший порядок действий должен быть таким:

  1. Сначала нужно аккуратно снять неработающий карбюратор из заводского устройства и полностью слить остатки горючего из штатной поплавковой металлической камеры;
  2. Затем потребуется осмотреть встроенный топливный штуцер. Если сквозь него не проходит воздух, значит штуцер необходимо продуть сжатым воздухом из купленного баллона;
  3. Далее оператор должен изучить состояние поплавковой металлической камеры и «язычок», необходимый для регулировки положения поплавка. Оператор должен проверить уровень количества заправляемого горючего, которое поступает в камеру – его уровень должен изначально быть не ниже 3,5 см;
  4. После этого потребуется снять иглы, отвечающие за настройку малого и полного газа – это необходимо для полной промывки жиклера;
  5. Далее нужно отвернуть болты и отсоединить штатную верхнюю часть заводского карбюратора от нижней. После этого оператор сможет тщательно промыть встроенный кран подачи заправляемого топлива;
  6. Затем необходимо продуть жиклер воздухом из баллона. Этот и другие элементы карбюратора нельзя протирать ветошью с ворсом. В противном случае возрастет риск повреждения хромированного покрытия стенок топливного узла;
  7. После того, как все детали штатного карбюратора полностью высохнут, его можно собрать.

Сразу после установки топливного узла оператор должен произвести его настройку и плавно запустить мотор мотоблока. Далее пользователю потребуется проверить работу узла. Если встроенный двигатель работает максимально стабильно и не издает посторонних звуков, значит чистка и настройка штатного карбюратора были выполнены правильно.
