Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

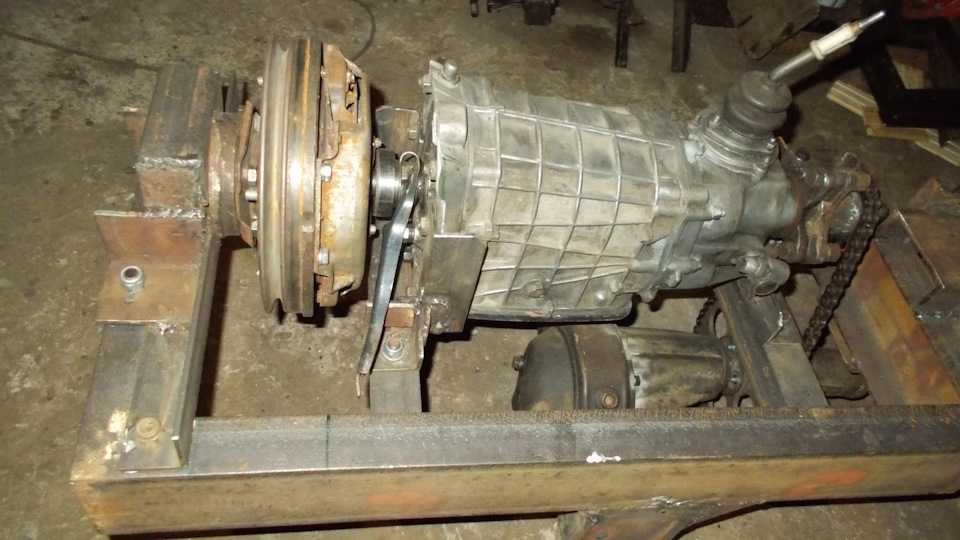

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.

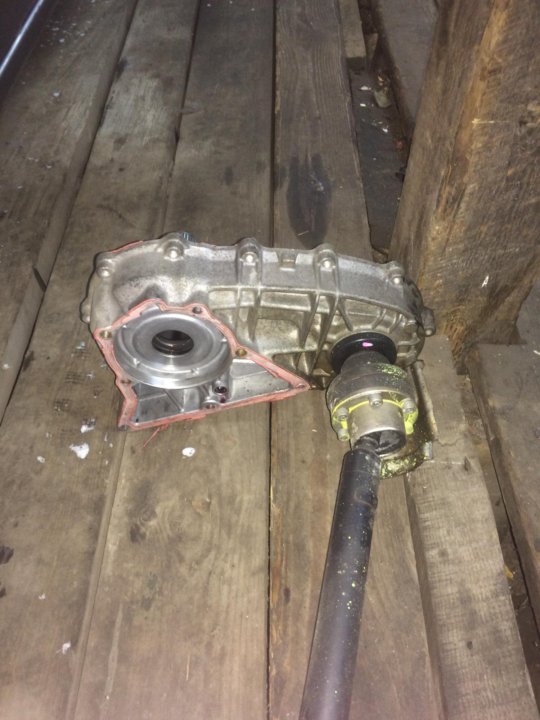

Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.

Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

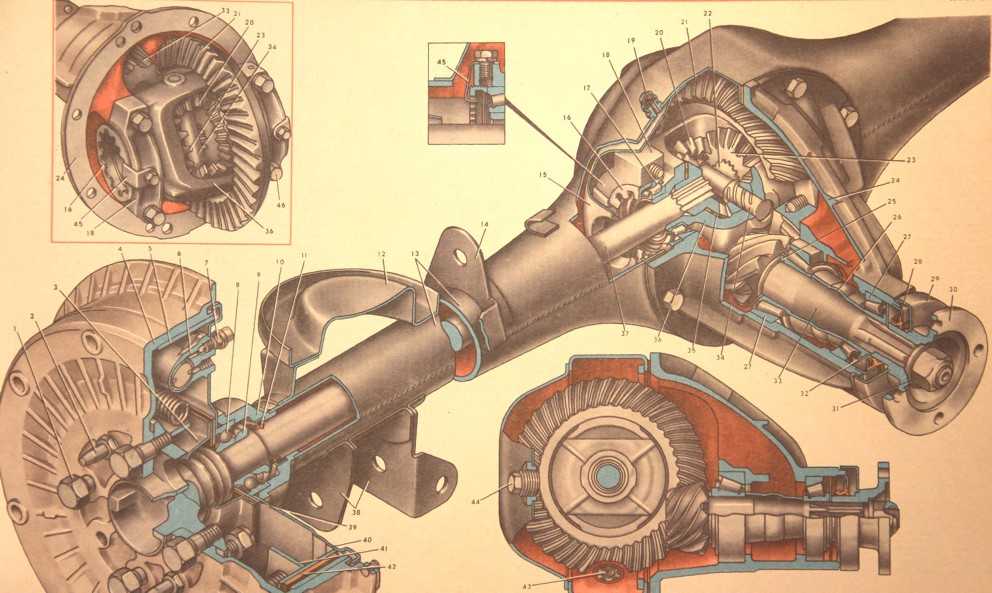

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.

В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

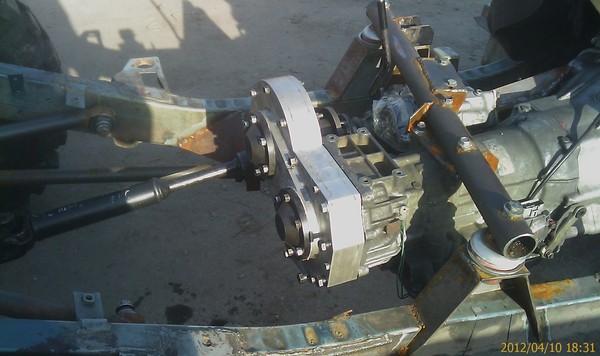

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.

В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

  • Как отрегулировать сцепление?
  • Как работает роботизированная коробка передач?
  • Что лучше: автомат, механика или вариатор?

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.

Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.

На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

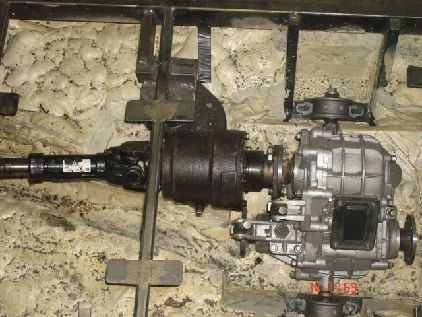

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.
