Раздаточная коробка: устройство, принцип работы

Опубликовано:

19.05.2016

Раздаточная коробка (РК) устанавливается в автомобилях, пригодных для езды по бездорожью. Иными словами, она присутствует в транспортных средствах с полным приводом, а в тех, у кого привод передний или задний — отсутствует.

Назначение раздаточной коробки заключается в регулировке крутящего момента, работающего в ходовой части машины. Она и приходит на помощь автомобилям в прохождении сложных и ландшафтных трасс.

Но давайте поговорим об этом приборе подробнее. Для начала разберёмся, где его искать.

Где искать раздаточную коробку?

Расположение РК может отличаться в зависимости от производителя и модели автомобиля.

Иногда создатели авто ставят её за КПП, разделяя с этим устройством.

Однако часто можно обнаружить коробки передач, в устройство которых входят раздаточные.

Какие бывают раздаточные коробки?

Назначение и устройство раздаточной коробки неразрывно связаны. Не во всех автомобилях установлены одинаковые РК. Чаще всего эти механизмы отличаются друг от друга своим типом и структурой. Существует три основных критерия, по которым один такой механизм отличается от другого.

• Типы приводных валов. В понижающих коробках они могут быть несоосными и, наоборот, соосными.
• Месторасположения приводных валов.
• Число наличествующих передач. Это количество определяет ступенчатость коробки. Они бывают одно-, двух- и трёхступенчатыми.

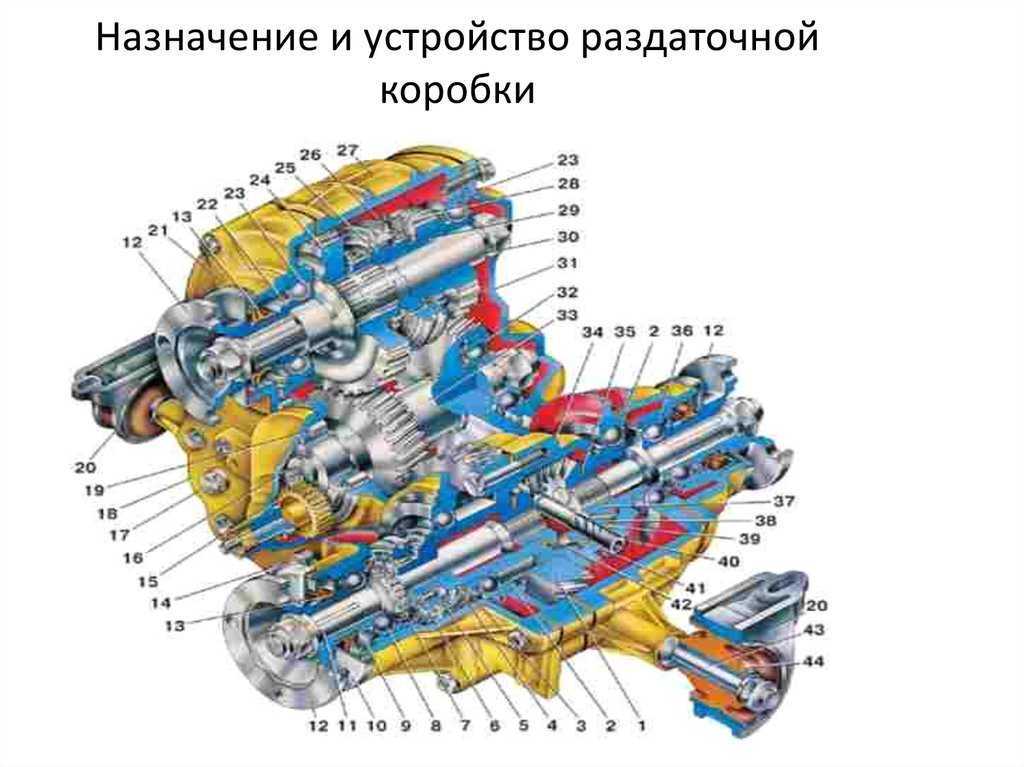

Из чего состоит раздаточная коробка?

Сам механизм «раздатки» может отличаться. Способов её сбора существует несколько. Однако есть составляющие, без которых не обойдётся устройство раздаточной коробки.

• Во-первых, это ведущий вал. При использовании одной передачи он отвечает за приём крутящего момента.
• Во-вторых, это четыре приводных вала. Они ставятся на оси сзади и спереди. Они связаны попарно.
• В-третьих, в таком механизме обязательно присутствует зубчатая либо цепная передача крутящего момента.
• В большинстве полноприводных авто есть также понижающая передача. Однако обращаем ваше внимание на то, что она присутствует не во всех раздаточных коробках. Так, это звено цепи механизма отсутствует, например, в кроссоверах, которые, хоть и обладают полным приводом, для езды по сложным ландшафтам не созданы.
• Также в коробках некоторых авто с полным приводом есть дифференциал, который устанавливается между осями, и блокиратор под дифференциал.

Как работает коробка и нужна ли она?

Как работает?

Для начала разберёмся, как работает раздаточная коробка. Принцип работы раздаточной коробки заключается в том, что дифференциалы, которые бывают двух типов (симметричные и несимметричные) делят крутящий момент на оси. Первый вид механизма распределяет крутящий момент поровну, а второй — не поровну, в зависимости от заданных показателей. Так или иначе, благодаря этому прибору приводные валы могут работать с разной скоростью, что увеличивает манёвренность и устойчивость машины при повороте и при езде по бездорожью.

Принцип действия раздатки:

Также под дифференциалом может быть установлен блокиратор. Это устройство помогает заблокировать дифференциал, распределяющий крутящий момент. После такой блокировки колёса будут вращаться строго с одинаковой скоростью. Управлять этой функцией можно самостоятельно из салона автомобиля либо можно настроить автоматическую блокировку. Такая функция востребована на тех машинах, которым приходится ездить, например, по длинным полям.

У раздаточной коробки существует несколько режимов работы. Она может функционировать:

• при двух активных мостах и блокировке дифференциала, которая осуществляется в автоматическом режиме;
• при двух активных мостах, но на понижающей передаче с условием перманентной блокировки дифференциала;
• при двух работающих мостах и с условием перманентной блокировки дифференциала;
• при двух работающих мостах;
• при условии работы только заднего моста.

Если коробка не работает

Неисправности раздаточной коробки бывают разными. Однако существует несколько наиболее часто встречающихся недугов прибора:

• Сложно включаются передачи. Если у вас наблюдается такая проблема, проверьте штоки и вилки прибора. Они могли износиться в результате долгой эксплуатации. Если это так, следует заменить их как можно скорее. Также причиной могут стать задиры, образовавшиеся на зубчатых колёсах. Если ни одна из указанных причин не касается вас, остаётся лишь проверить фиксаторы. Возможно, указанная проблема вызвана их расхлябанностью.
• Передачи автоматически выключаются на ходу. Скорее всего, необходимо заменить шестерни. Их зубья наверняка уже успели износиться. Если шестерни в порядке, проверьте целостность креплений вилок. Они могут соскакивать.
• Коробка ужасно шумит. Для начала вспомните, какие смазывающие вещества вы используете? Возможно, их вязкости недостаточно и нужно подобрать что-то более густое. Зубчатые колёса могли прийти в негодность. Тогда их нужно заменить. Эта же причина может быть вызвана проблемами при работе сцепления или стиранием подшипников.
• Вытекает масло из РК. Если вы определили, что масло течёт именно из неё — просто купите новые прокладки и попросите мастера их установить.

К сожалению, самостоятельно починить коробку любителю почти невозможно. Единственное, что новичок в ремонтном деле сможет сделать своими руками — произвести замену масла. Для всех остальных процедур потребуется помощь специалиста.

Нужна ли раздаточная коробка?

Как и у любого механизма, у РК есть свои преимущества и недостатки.

Начнём, пожалуй, с минусов. Точнее, с одного, но существенного минуса раздаточной коробки. Дело в том, что большинство её деталей довольно дорого стоят. Поэтому их замена обойдётся недёшево. А те детали, которые продаются по приемлемым ценам, сложны в починке, поэтому тоже могут потребовать средств от автовладельца на работу мастера.

Теперь «плюсы»:

• При работе «раздатки» во время движения автомобиля на низкой скорости крутящий момент передаётся на оси. Это увеличивает проходимость внедорожника.
• Примечательно, что при работе «раздатки» большой крутящий момент не может потеряться. Это достигается благодаря демультипликатору. Он является помощником машины в сокращении интенсивности кручения валов привода.
• Также у водителя автомобиля, оснащённого раздаточной коробкой, есть возможность самостоятельно определять число передачи.
• При езде в сложных условиях РК станет другом и помощником автомобилиста, помогая его «железному коню» эффективно преодолевать ландшафтные препятствия.
• Ну и, конечно, одно из ведущих преимуществ заключается в том, что работа раздаточной коробки продляет жизнь трансмиссии.

Но не стоит забывать, что никакая раздаточная коробка не умаляет важности мастерства водителя, решившего проехать на внедорожнике по сложным участкам. Ведь даже при управлении самым «навороченным» авто неопытность ездока может сыграть с ним злую шутку.

Раздаточные коробки передач (раздатка) — назначение, классификация, типы раздаточных коробок передач

Раздаточной коробкой передач называется дополнительная коробка передач, распределяющая крутящий момент двигателя между ведущими мостами автомобиля.

Раздаточная коробка служит для увеличения тяговой силы на ведущих колесах и повышения проходимости автомобиля. Она одновременно выполняет функции демультипликатора, что позволяет увеличить диапазон передаточных чисел коробки передач и эффективнее использовать автомобили в различных дорожных условиях.

В зависимости от назначения автомобилей на них применяются раздаточные коробки различных типов (схема 1).

Схема 1 – Типы раздаточных коробок, классифицированных по различным признакам

Раздаточные коробки с соосными валами привода ведущих мостов имеют широкое применение, так как они позволяют использовать для переднего и заднего ведущих мостов одну и ту же главную передачу (взаимозаменяемую). Однако в этом случае ведущая шестерня главной передачи переднего моста, имея левое направление спирали зубьев, будет работать на «ввинчивание». Поэтому при ослаблении затяжки ее подшипников может произойти заклинивание главной передачи переднего ведущего моста.

Раздаточные коробки с несоосными ведомыми валами в отличие от раздаточных коробок с соосными ведомыми валами не имеют промежуточного вала. Они более компактны, менее металлоемки, более бесшумны при работе и имеют более высокий КПД.

Раздаточные коробки с блокированным приводом ведущих мостов позволяют использовать полную по условиям сцепления ведущих колес с дорогой тяговую силу без их пробуксовывания. Однако при движении автомобиля на повороте или на неровной дороге при блокированном приводе неизбежно проскальзывание колес, так как передние колеса проходят больший путь, чем задние. В этом случае увеличивается изнашивание шин, расход топлива и происходит перегрузка деталей трансмиссии. Для устранения таких отрицательных явлений передний мост отключают при движении по дорогам с твердым покрытием и включают только на тяжелых участках дороги.

Раздаточные коробки с дифференциальным приводом ведущих мостов исключают возникновение перечисленных выше отрицательных явлений. Применяемый в этих коробках межосевой дифференциал позволяет приводным валам ведущих мостов вращаться с разными скоростями и распределять крутящий момент двигателя между мостами в соответствии с воспринимаемыми ими вертикальными нагрузками. Если нагрузки одинаковы по величине, то используют симметричный дифференциал, а если неодинаковы, то несимметричный.

При раздаточных коробках с дифференциальным приводом передний мост постоянно включен. В результате изнашивание шин меньше, чем при отключении переднего моста. Однако межосевой дифференциал ухудшает проходимость автомобиля, так как при буксовании на месте одного из колес автомобиль не может начать движение. Поэтому для повышения проходимости межосевые дифференциалы выполняют с принудительной блокировкой.

Наибольшее распространение на автомобилях повышенной проходимости получили двухступенчатые раздаточные коробки.

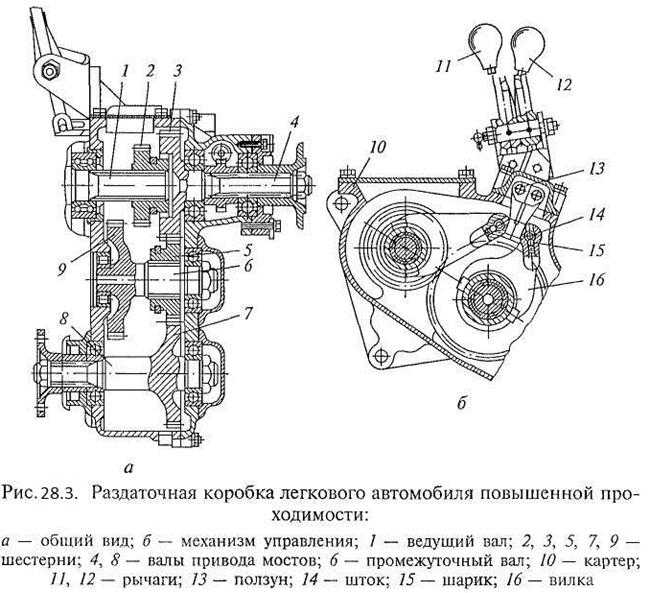

• Раздаточная коробка легкового автомобиля
• Раздаточная коробка легковых автомобилей ВАЗ
• Конструкция раздаточной коробки ГАЗ
• Раздаточная коробка КамАЗ
• Раздаточная коробка ЗИЛ

Что такое раздаточная коробка | Конструкция и работа раздаточной коробки

Содержание

РАЗДАТОЧНАЯ КОРОБКА

Раздаточная коробка является частью системы полного привода, используемой в полноприводных или полноприводных автомобилях. Его также называют «раздаточной коробкой», «раздаточной коробкой», «раздаточной коробкой», «жокейской коробкой» или «Т-образной коробкой». Функция раздаточной коробки заключается в распределении крутящего момента, создаваемого двигателем, на все четыре колеса автомобиля. Раздаточная коробка связана с двигателем, передними мостами и задними мостами через карданные валы. Этот механизм переключения размещен в раздаточной коробке. Раздаточной коробкой управляет водитель. Орган управления находится в салоне автомобиля. Он либо в виде рычага переключения передач, либо в виде кнопки.

На рис. 3.37 показано положение раздаточной коробки или раздаточной коробки в автомобиле. При движении автомобиля по твердому покрытию и неровным дорогам привод переднего моста отключается, а раздаточная коробка переводится на более длительное время в переднее положение рычага переключения передач. На этом этапе более короткий рычаг переключения передач
будет управлять передаточным числом, таким как низкое и высокое. Если более длинный рычаг переключения передач находится в положении переднего привода, будет включена только пониженная передача. Шум будет возникать на более высоких скоростях из-за собственного резонанса цилиндрической зубчатой ​​передачи, используемой в раздаточной коробке.

Функции раздаточной коробки:

(a) Она получает мощность от трансмиссии и передает ее на переднюю и заднюю оси.
(b) Дорожная раздаточная коробка согласовывает разницу между вращением передних и задних колес.
(c) При необходимости механически блокирует передний и задний мосты.
(d) Обеспечивает низкий и высокий диапазон скоростей.

Типы раздаточной коробки:

1. Раздаточная коробка с зубчатым приводом
2. Раздаточная коробка цепного типа
3. Раздаточная коробка корпусного типа
4. Раздаточная коробка сменного типа.

Конструкция раздаточной коробки:

• Входной вал соединен с коробкой передач и несет на себе элемент с осевыми зубьями.
• Две шестерни входного вала могут свободно вращаться на валу. Каждая из этих шестерен имеет бобышки сбоку, осевые зубья которых имеют тот же шаг, что и центральный элемент на входном валу.
• В зависимости от перемещения рычага переключения передач раздаточной коробки центральный элемент и тем самым входной вал могут быть соединены либо с малой, либо с большой шестерней.
• Есть два выходных вала, один идет на переднюю ось, а второй на заднюю ось.
• Передний выходной вал имеет меньший диаметр и поддерживается внутри заднего выходного вала, который непосредственно соединен с выходной шестерней.
• На переднем выходном валу установлен механизм переключения передач, а также имеются шлицы на небольшой его длине, которые при зацеплении с соответствующими внутренними шлицами на заднем вторичном валу соединяют два вала с возможностью вращения друг с другом.

Схема раздаточной коробки

Работа раздаточной коробки:

Когда механизм переключения A находится в центре, так что ни одна шестерня не соединена с первичным валом, привод находится в нейтральном положении, как показано на рис. i.
На рис.ii показано, когда механизм переключения А соединяет входной вал с большой входной шестерней, но механизм переключения В отсоединяет передний выходной вал от заднего выходного вала. В этом положении получается полный привод с высшей передачей. Таким же образом на рис.iii изображена ситуация с полным приводом на пониженной передаче.

---

Эл. Сосуды под давлением Сосуды, резервуары и трубопроводы, которые транспортируют, хранят или получают жидкости, называются сосудами под давлением.
Сосуд под давлением определяется как сосуд с давлением…

Продолжить чтение

ссылка на Шарнирное соединение — детали, схема, расчет конструкции, применение

Шарнирное соединение — детали, схема, расчет конструкции, применение

Шарнирное соединение
Шарнирное соединение используется для соединения двух стержней, находящихся под действием растягивающих нагрузок. Однако, если соединение направляется, стержни могут выдерживать сжимающую нагрузку. Шарнирный шарнир. ..

Продолжить чтение

Как раздаточная коробка работает с моим дифференциалом

Автомобили оснащены как минимум одним дифференциалом, а некоторые также имеют раздаточную коробку. Каждая должна работать эффективно, чтобы передавать крутящий момент от трансмиссии к колесам. Однако полноприводный (4WD) и полноприводный (AWD) автомобиль нуждается в раздаточной коробке в дополнение к дифференциалам на каждой оси. Хотя оба работают одинаково, между раздаточной коробкой и дифференциалом есть разница. Мы объясним, что такое раздаточная коробка и дифференциалы, и как идентифицировать неисправную раздаточную коробку и симптомы неисправности дифференциала.

Что такое дифференциал?

Дифференциал как часть переднего и/или заднего моста предназначен для привода колес, позволяя им вращаться с разной скоростью при повороте, обеспечивая пропорциональные обороты между левым и правым колесами. Мощность как от двигателя, так и от трансмиссии направляется через дифференциал на колеса.

Что такое раздаточная коробка?

Раздаточная коробка расположена между коробкой передач и передним и задним дифференциалами через карданные валы, создавая двухколесный (2WD) или полноприводный автомобиль. На полноприводных или полноприводных (AWD) автомобилях мощность передается на два или четыре колеса. Когда раздаточная коробка задействует передний вал, который передает мощность на передние колеса, автомобиль становится полноприводным. Полноприводные автомобили постоянно получают мощность через раздаточную коробку. У каждого автомобиля разные настройки. Пикапы имеют два и четыре колеса, некоторые кроссоверы имеют полный или двухколесный привод, а некоторые внедорожники имеют полный привод. Автомобили Performance также доступны с приводом на 2 колеса или с полным приводом. Варианты с полным и полным приводом обеспечивают лучшее сцепление с дорогой и маневренность на крутых дорогах, в гористой местности и на скользких дорогах в ненастную погоду.

Для чего нужна раздаточная коробка?

Автомобили с раздаточной коробкой (4WD и AWD) лучше ведут себя на скользком покрытии, что дает им возможность более эффективно ускоряться. При покупке автомобиля важно спросить себя, будете ли вы путешествовать на нем по заснеженным, мокрым, песчаным или каменистым дорогам. Если это так, то вам может подойти автомобиль с полным или полным приводом. Полноприводные и полноприводные автомобили идеально подходят для бездорожья и необходимой тяги при неблагоприятных погодных условиях.

Техническое обслуживание дифференциала и раздаточной коробки

Трансмиссионные масла, жидкости для дифференциала и трансмиссионные масла должны заменяться сертифицированным техническим специалистом через 30 000–60 000 миль пробега. Чистое, свежее масло обеспечивает лучшую защиту дифференциала, а хорошо смазанные детали, как и любой другой компонент автомобиля, обеспечивают наилучшие рабочие характеристики. Жидкость раздаточной коробки следует заменять каждые 30 000 миль, чтобы удалить любой мусор или загрязняющие вещества и улучшить смазку компонентов. Это настоятельно рекомендуется для грузовиков, которые буксируют грузы и часто используют полный привод.

Признаки неисправности дифференциала

Признаки неисправности переднего и заднего дифференциала могут различаться и требуют немедленной проверки техническим специалистом. Если ваш автомобиль испытывает что-либо из следующего, пора обратиться к профессионалу:

• Жужжание или скулящие звуки при замедлении.
• Вой или визг при ускорении на высоких или низких скоростях.
• Урчание или жужжание на скорости более 20 миль в час, но меняется при повороте.
• Частый лязг через каждые несколько футов или при начале движения.
• Вибрация, усиливающаяся со скоростью.

Ваша раздаточная коробка также должна быть осмотрена, если вы не можете или испытываете проблемы при переключении с двухколесного привода на полноприводный или автомобиль трясется при повороте.

Пренебрежение обслуживанием вашего автомобиля неразумно в любой ситуации. Отработанная дифференциальная жидкость со временем загрязняется и загрязняется. Продолжать движение с нечистой жидкостью рискованно, так как это может привести к чрезмерному износу компонентов, что приведет к необратимому повреждению. Отказ от обслуживания раздаточной коробки может ухудшить способность автомобиля переходить на полный привод. Водители должны проявлять крайнюю осторожность, если у них возникают проблемы с раздаточной коробкой, и избегать пересеченной местности или скользкой местности.

Поскольку автомобили не могут работать без дифференциала, важно проверить свой автомобиль, грузовик или внедорожник и заменить жидкость дифференциала в соответствии с рекомендациями производителя. Регулярное техническое обслуживание вашего автомобиля продлевает срок его службы и повышает производительность. Чтобы обсудить график технического обслуживания вашего автомобиля, свяжитесь с дружелюбным консультантом по автомобильному обслуживанию Sun Devil сегодня. Мы будем рады ответить на ваши вопросы и разработать экономичный способ обслуживания вашего автомобиля от бампера до бампера.
