Протокол уплотнения грунта: Протокол испытания грунта

Содержание

Протокол испытания грунта | ПТО

скачать Протокол испытания грунта Протокол испытания грунта

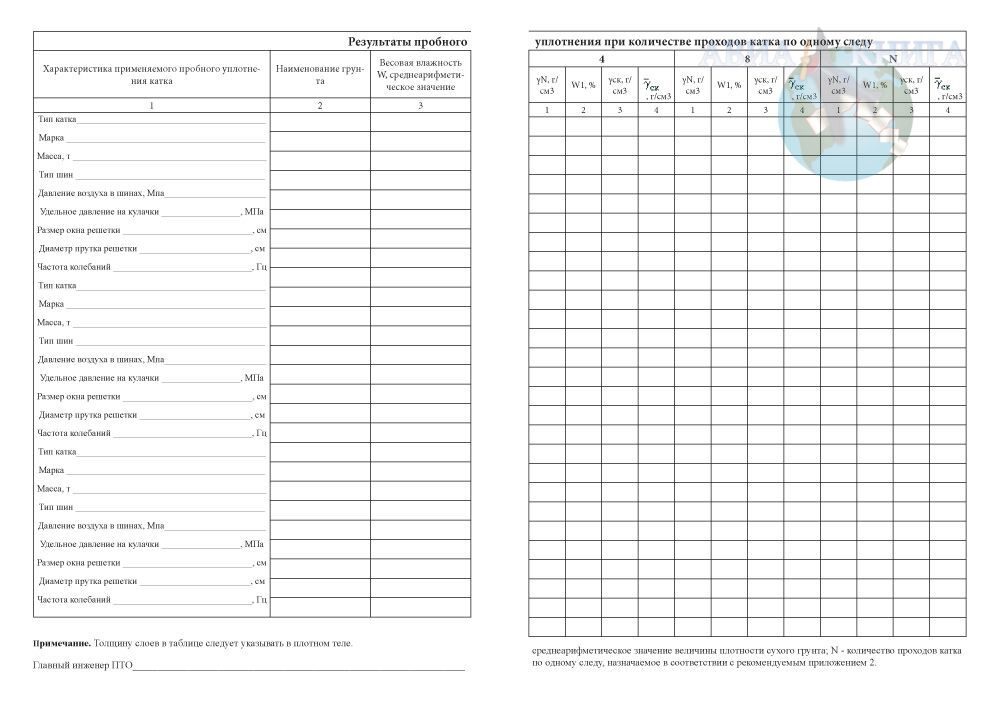

Протокол Испытания

Качества уплотнения

№ 1Протокол испытаний грунта

от 27 октября 2014 г.

Место отбора земляная призма – 2шт км 1-2

Методика отбора ГОСТ 28514 «Строительная геотехника. Определение плотности грунтов методом замещения объема». ГОСТ 12071 «Грунты. Отбор, упаковка, транспортирование и хранение образцов»

Наименование материала песок

Дата отбора	Привязка, мм		Плотность, г/см³	Влажность фактическая, %	Плотность, г/см³		Коэффициент уплотнения
Дата отбора	Привязка, мм		Плотность, г/см³	Влажность фактическая, %	оптимальная	фактическая	требуемый	фактический
27. 10.14г	Земляная призма км 2	+450 влево	1,98	14,0	1,81	1,72	0,8	0,85
		+400 право	1,95	14,1	1,81	1,78	0,8	0,86
		+450 центр	1,97	13,8	1,81	1,76	0,8	0,81
27.10.14г	Земляная призма км 2	+400 влево	1,93	14,0	1,81	1,76	0,8	0,88
		+400 право	1,95	14,0	1,81	1,79	0,8	0,86
		+450 центр	1,98	14,1	1,81	1,76	0,8	0,88

Заключение

Коэффициент уплотнения грунта соответствует требованиям проекта и требованиям СНиП 2. 05.02-85.

Начальник лаборатории

Лаборант

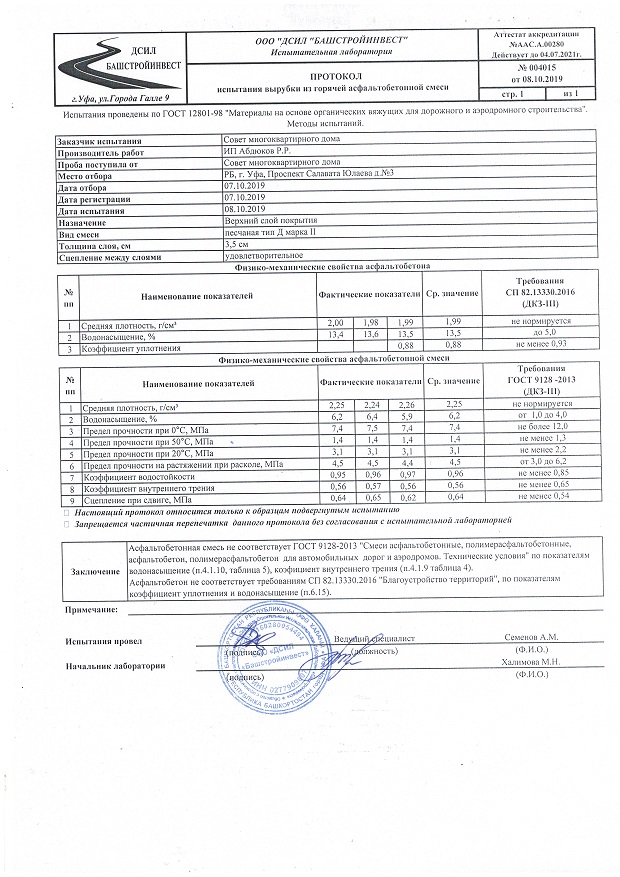

ПРОТОКОЛ № 0044/7

испытания проб грунта

от «01» апреля 2018 г.

Наименование заказчика:
Объект, конструкция:
Вид материала: суглинок.
Дата отбора пробы: 01.04.2018 г. Дата поступления в лабораторию:01.01.2011 г.
Цель испытания: определение плотности грунта.
Методика отбора пробы: ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик».
Методика испытаний: ГОСТ 12071-2014 «Грунты. Отбор, упаковка, транспортирование и хранение образцов», ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик».
Испытания проводились: Сушильный шкаф №1111111111111, комплект колец-пробоотборников зав. №11111111111; весы электронные DL-3000 зав.№111111

Результаты испытаний.

Лаб. №	Место отбора пробы грунта	№ шурфа	Глубина отбора в м.	Отметка	Полевое описание грунтов	Плотность, г/см³	Плотность скелета грунта, г/см³	Весовая влажность в %	Коэффициент уплотнения
0203			с/п	2,100	Суглинок	1,80	1,63	10,2	0,88
0204			с/п	2,100	Суглинок	1,82	1,65	10,2	0,89
0205			с/п	2,100	Суглинок	1,80	1,64	9,9	0,89
0206			с/п	2,100	Суглинок	1,77	1,61	9,8	0,87
0207			с/п	2,100	Суглинок	1,77	1,64	7,9	0,89
0208			с/п	2,100	Суглинок	1,77	1,63	8,3	0,88
0209			с/п	2,100	Суглинок	1,77	1,64	8,1	0,89
0210			с/п	2,100	Суглинок	1,75	1,62	7,8	0,88
0211			с/п	2,100	Суглинок	1,74	1,64	7,4	0,89
0212			с/п	2,100	Суглинок	1,75	1,62	7,7	0,88
0213			с/п	2,100	Суглинок	1,74	1,61	8,2	0,87
0214			с/п	2,100	Суглинок	1,77	1,63	8,8	0,88
0215			с/п	2,100	Суглинок	1,76	1,62	8,7	0,88
0216			с/п	2,100	Суглинок	1,76	1,63	8,3	0,88
0217			с/п	2,100	Суглинок	1,74	1,62	7,6	0,88

Вывод: По результатам испытания плотность грунта соответствует проекту.

Примечание:

Результаты испытаний, предоставленные в протоколе, соответствуют только образцам, подвергнутым испытаниям.
Запрещается частичное копирование протокола без разрешения строительной лаборатории.

ОКОНЧАНИЕ ПРОТОКОЛА

Строительная компания ГК «Строй-Эксперт»

РСК Ренессанс

+7 812 454-01-17 Перезвоните мне

Объединяем времена,
сохраняя наследие

Работаем с 2003 года

История Группы компаний «Строй-Эксперт» началась в 2003 году с момента учреждения
организации, профессиональная специализация которой основывалась на геотехническом
мониторинге, экспертизе состояния зданий и сооружений, а также разработке проектной
документации.

Благодаря энергичным и слаженным действиям руководства и коллектива, компаний за короткое
время заняла свою нишу на строительном рынке Санкт-Петербурга. Вместе с тем, развивались и
такие направления деятельности как реконструкция, реставрация, капитальный ремонт и
строительство зданий и сооружений. На сегодняшний день компания предлагает своим заказчикам
весь комплекс строительных услуг от выбора участка под застройку и проведения
проектно-изыскательных работ до ввода готового объекта в эксплуатацию.

За 18 лет мы выполнили свыше 1000 проектов: Таврический дворец, Михайловский театр, Новосибирский театр оперы и балета, киностудия Ленфильм, театр
Буфф, Мариинская больница, дворец Бельведер, особняк Людвига Нобеля, аквапарк Вотервиль,
яхт-клуб Терийоки, объекты Российской академии наук, СПбГУ, ФИНЭК, ИНЖЭКОН, Высшей школы
экономики.

Являемся подрядчиком Правительства Санкт-Петербурга, Правительства Ленинградской области и
Правительства Московской области.

Работаем с памятниками архитектуры Федерального и Регионального значения.

Осенью 2021 года Санкт-Петербургская реставрационно-строительная компания «РСК-Ренессанс» стала частью ГК «Строй-Эксперт»

Подробнее

Ключевое направление ГК «Строй-Эксперт» —

Проектирование

Реставрация

Строительно-монтажные работы

Комплектация необходимым оборудованием

объектов культурного наследия

УСЛУГИ КОМПАНИИПРЕИМУЩЕСТВА РАБОТЫ С НАМИРЕКОМЕНДАЦИИ

Археология
Выявление археологических памятников на месте проведения реконструкции или строительства
- Археологические наблюдения
- Археологические изыскания
Инженерные изыскания
Инженерно-геологические и геодезические изыскания для проектирования и строительства
- Геодезические изыскания
- Геологические изыскания
- Подробнее
Техническое обследование
Инструментальное обследование зданий, сооружений и конструкций неразрушающим методом
- Подробнее
Мониторинг
- Геотехнический мониторинг
- Геодезический мониторинг
Реставрация объектов культурного наследия
Реставрация фасадов, фундаментов, кровли, лестниц, полов, камня (реставрация памятников каменного зодчества), металла (реставрация металлических изделий и конструкций), инженерных систем, укрепление грунтов оснований и фундаментов
Проектирование
Качественное проектирование жилых, коммерческих и промышленных объектов
- Подробнее
Строительная экспертиза
Составление независимого экспертного заключения с выводами и рекомендациями по устранению дефектов
- Подробнее
Строительство и реконструкция
- Строительство
- Строительный контроль
- Реконструкция
Историко-культурная экспертиза
Профессиональная экспертиза с проведением всех необходимых исследований
- Подробнее
Служба заказчика
- Подробнее
АККРЕДИТОВАННАЯ ЛАБОРАТОРИЯ
Широкий спектр строительных испытаний. Наше заключение принимают
суды и чиновники
- Подробнее

НАМ ДОВЕРЯЮТ

Таврический дворец — это бывшая резиденция фаворита императрицы Екатерины II — князя Григория Потёмкина-Таврического. Сегодня в здании располагается штаб-квартира Межпарламентской ассамблеи государств — участников Содружества Независимых Государств, Центр истории парламентаризма, а также офис телерадиокомпании «Мир». В залах дворца проходят концерты, выставки, экскурсии, а также ежегодная научная конференция «Таврические чтения» и студенческие конференции.
На территории 4 га в 10 корпусах (40 тыс. кв. м.) разместились 4 действующих павильона. Цеха декоративно-технических сооружений, подготовки съёмок, монтажа, съёмочной техники, светотехники и звукотехники, студия пластического грима, хранилище костюмов и реквизита. Коллекция исторического реквизита насчитывает 130 тыс. единиц хранения. Имеются исторические автомобили.
Специалисты ГК «Строй-Эксперт» выполняют разработку проектно-сметной документации на проведение работ по сохранению объекта культурного наследия регионального значения «Бывший купеческий особняк» в городе Новая Ладога.
Специалисты ГК «Строй-Эксперт» выполняют комплексные научные исследования объекта культурного наследия «Монплезирский сад с фонтанами» Государственного музея-заповедника «Петергоф». В состав работ входят инженерное обследование состояния фонтанов, инвентаризация зеленых насаждений, на основании обследования разработка научно-проектной документации на ремонтно-реставрационные работы.

«,»»],
responsiveClass:true,
responsive:{
0:{
items:1,
nav:true
},
600:{
items:1,
nav:false
},
1000:{
items:1,
nav:true,
loop:false
}
}
})
$(‘.owl-carousel6’).owlCarousel({
loop:true,
margin:10,
dots:false,
responsiveClass:true,
responsive:{
0:{
items:1,
nav:true
},
600:{
items:4,
nav:false
},
1000:{
items:4,
nav:true,
loop:false
}
}
})
$(‘. owl-carousel7′).owlCarousel({
loop:false,
margin:10,
dots:false,
navText:[«»,»»],
responsiveClass:true,
responsive:{
0:{
items:1,
nav:true
},
600:{
items:1,
nav:true
},
1000:{
items:1,
nav:true
}
}
})

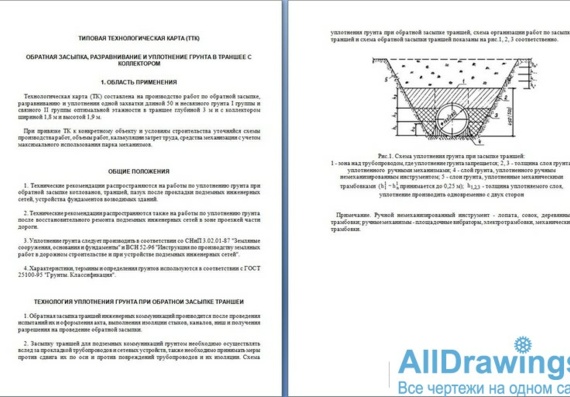

Испытание на уплотнение почвы проводится с использованием теста Проктора для понимания характеристик уплотнения различных почв при изменении влажности. Уплотнение грунта — это оптимальное содержание влаги, при котором данный тип грунта становится наиболее плотным и достигает максимальной плотности в сухом состоянии за счет удаления воздушных пустот.

Испытание на уплотнение почвы по Проктору2
Уплотнение – это процесс уплотнения почвы за счет уменьшения воздушных пустот. Степень уплотнения данного грунта измеряется его сухой плотностью. Сухая плотность максимальна при оптимальном содержании воды. Между содержанием воды и плотностью в сухом состоянии строится кривая для получения максимальной плотности в сухом состоянии и оптимального содержания воды.
Сухая плотность почвы:
Где M = общая масса почвы, V = объем почвы, w = содержание воды.

Если процентное содержание, оставшееся на сите 4,75 мм, превышает 20, используйте большую форму диаметром 150 мм. Если он меньше 20%, можно использовать стандартную форму диаметром 100 мм. Следующая процедура предназначена для стандартной пресс-формы.
Взять около 2,5 кг обработанного грунта и, следовательно, уложить его в форму в 3 равных слоя. Сначала возьмите примерно одну треть количества и уплотните его, сделав 25 ударов трамбовки. Удары должны быть равномерно распределены по поверхности каждого слоя.

Сл. №	Наблюдения и расчеты	Определение №
Сл. №	Наблюдения и расчеты	1	2	3
Наблюдение
1	Масса пустой формы с опорной плитой
2	Масса формы, уплотненного грунта и опорной плиты
Расчеты
3	Масса уплотненного грунта M = (2) – (1)
4	Объемная плотность
5	Содержание воды, w
6	Плотность в сухом состоянии
7	Коэффициент пустот
8	Сухая плотность при 100% насыщении (теоретическая)
9	Степень насыщения

Названный в честь полевого инженера Р. Р. Проктора, который изобрел его, работая в Бюро водоснабжения и водоснабжения в Лос-Анджелесе, тест Проктора является золотым стандартом — наиболее распространенным лабораторным тестом на уплотнение почвы. Он существует с 1930-х годов, и его долговечность является свидетельством его важности и эффективности.

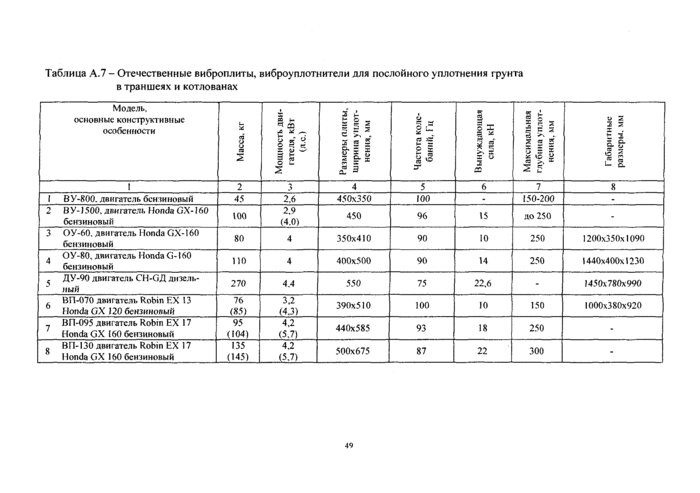

Цель испытания проста: определить наилучшее содержание влаги для данной почвы, при котором она достигает максимальной плотности. Прежде чем вы начнете проект или даже подумаете об аренде уплотняющего оборудования (например, барабанных катков/уплотнителей), важно знать, какой плотности вы хотите достичь в почве, с которой вам предстоит работать.

Тест Проктора измеряет уплотнение почвы, чтобы определить точку, в которой грунты могут быть наиболее эффективно уплотнены с помощью строительной техники, исходя из их оптимального содержания влаги и максимального сухого веса.

Важность таких измерений невозможно переоценить. Любой, кто ездил по грунтовой дороге под дождем, понимает, что ваши шины, скорее всего, застрянут в рыхлой почве, но если почва лучше уплотнена, вы, возможно, сможете проехать.

Грунт действует так же, когда используется в качестве основы для бетона, асфальта и других материалов для мощения. Если строительные бригады просто уложат эти материалы на плохо уплотненную землю, почва может быть вымыта из-под них, что приведет к растрескиванию, короблению и разрушению дороги, которые нужно будет ремонтировать снова и снова.

Последствия с точки зрения безопасности и затрат (как на ремонт дорог, так и на ремонт транспортных средств) очевидны. Лучшее решение — заранее спланировать, протестировав соответствующий грунт, чтобы убедиться, что он эффективно уплотнен, прежде чем укладывать какое-либо дорожное покрытие.

Степень уплотнения важна для обеспечения устойчивости и долговечности таких проектов. Уплотненный грунт снижает проницаемость почвы, ограничивая гидравлическую проводимость и эрозию. В результате целостность дорожного полотна (например) не будет так легко скомпрометирована потоком подземных вод и оседанием грунта.

Лабораторные испытания образцов почвы служат прогностическими моделями того, как почва будет вести себя в полевых условиях после уплотнения. Размер частиц может повлиять на тесты на уплотнение. Американское общество испытаний и материалов (ASTM) не проводит испытаний на плотность почвы, состоящей более чем на 30% из негабаритного заполнителя, а любые испытания, доступные в различных лабораториях, сложны и дороги в проведении. Негабаритные материалы классифицируются как все, что задерживается в сите 3/4 дюйма.

С помощью штангенциркуля запишите размеры формы, чтобы определить объем. Сделайте три измерения диаметра через равные промежутки и усредните их вместе; затем сделайте то же самое с высотой, чтобы определить точное измерение.

Количество воды, которое вы должны добавить в почву, определяется с помощью следующего уравнения: Сначала вычтите начальное содержание влаги (вся вода, оставшаяся в высушенной на воздухе почве). ) от конечной влажности. Умножьте результат на вес грунта. Это даст вам вес воды.

Вы должны равномерно распределять удары по поверхности почвы, чтобы обеспечить равномерное уплотнение всего образца почвы. Бросьте молоток Проктора на образец почвы 25 раз. 5,5-фунтовый молот Проктора, также известный как трамбовщик, устанавливается на высоту 12 дюймов для каждого удара. Этот процесс уплотнения уменьшает количество воздушных пустот в образце.

Отнесите уплотненную почву обратно на исходную рабочую зону и разрыхлите почву, используя ложку, чтобы сделать небольшие царапины на поверхности, готовясь к добавлению второго слоя почвы. Это обеспечит хорошее сцепление нового слоя с первым.

Используйте линейку для соскабливания излишков почвы, чтобы поверхность была на одном уровне с верхней частью обода. Вы можете увидеть некоторые пустоты на поверхности. Заполните их остатками материала из кастрюли и снова соскоблите.

Существует две версии теста Проктора: стандартный тест Проктора (ASTM D698/AASHTO T99) и так называемый модифицированный тест Проктора (ASTM D1557/AASHTO T180). , который был введен в 1950-х гг. В новом тесте учитывались достижения в области технологий с использованием тяжелой техники, такой как более крупные грузовики, более высокая интенсивность движения по шоссе и более крупные самолеты, которые могли производить более сильное уплотнение почвы.

Стандартный и модифицированный тесты Проктора проводятся аналогичным образом. Для модифицированного теста на уплотнение Проктора молот Проктора тяжелее — 10 фунтов вместо 5,5 фунтов — и падает с большей высоты — 18 дюймов вместо 12. Результатом будет более низкое оптимальное содержание влаги и более высокая максимальная плотность почвы.

В обоих тестах используется стандартная 4-дюймовая форма, но можно использовать и более крупную 6-дюймовую форму. Однако для этой более крупной формы количество ударов молотком увеличено с 25 до 56 (в некоторых вариантах теста используются три слоя грунта, а не два).0003

Стандартный тест Проктора дает уплотнение 12 400 фут-фунт-сила/фут3, а модифицированный тест дает уплотнение 56 000 фут-фунт-сила/фут3. Аббревиатура ft-lbf обозначает силу в футо-фунтах, также известную как количество энергии, необходимой для перемещения объекта весом один фунт на один фут в линейном направлении.

Тест Проктора можно использовать для определения максимального уровня уплотнения по весу, которого может достичь почва при оптимальном содержании воды. Эта информация может быть использована при выполнении инженерно-геологических работ в таких проектах, как дорожное полотно и взлетно-посадочные полосы.

Тест Проктора может дать вам представление о максимальном весе, который данный тип почвы может уплотнить при определенном количестве воды. В определенный момент уплотнения вода начнет вытеснять частицы почвы, что даст вам понять, что вы превысили оптимальный уровень влажности (или оптимальный уровень содержания воды).

Повторение теста Проктора несколько раз позволит вам построить кривую уплотнения на основе результатов. Такая кривая отображает вес единицы сухого вещества по одной оси и содержание воды по другой, что позволяет определить максимальный вес единицы сухого вещества и оптимальное содержание воды для этого веса.

Удельный вес или плотность во влажном состоянии образца уплотненного грунта можно определить путем деления массы грунта, не включая форму, на объем формы. В свою очередь, вы можете узнать сухую плотность почвы в образце, разделив это число на процент влажности, деленное на 100, и прибавив 1.9.0003

Достижение надлежащего уровня уплотнения имеет решающее значение для успеха несущего инженерного проекта. Различные типы почвы имеют разные оптимальные уровни влажности, поэтому важно заранее протестировать почву, характерную для вашего проектного участка.

Протокол испытания грунта | ПТО

Строительная компания ГК «Строй-Эксперт»

Работаем с 2003 года

НАМ ДОВЕРЯЮТ

Рекомендации

Заказчики

ПОСЛЕДНИЕ НОВОСТИ КОМПАНИИ

Реализованные проекты

Испытание на уплотнение почвы по Проктору – процедуры, инструменты и результаты

Испытание на уплотнение по Проктору: Процедура и инструменты

1. Взвесьте пустую форму

2. Запишите высоту и диаметр формы

3. Переместите почву в большую чашу для смешивания

4. Рассчитайте количество воды, которое нужно добавить в почву

5. Налейте воду в пульверизатор

6. Распылите воду на почву

7. Закрепите ошейник обратно на форме

8. Поместите часть почвы в пресс-форму

9. Установите форму на твердую поверхность

10. Используйте молоток Проктора для уплотнения формы

11. Разрыхлите поверхность образца

12. Добавьте еще грунта в верхнюю часть формы

13.

14. Снимите манжету

15. Используйте линейку для обрезки излишков почвы

16. Взвесьте форму без манжеты

17. Извлеките образец из формы

18. Разрезать грунт ножом

19. Взвешивание кусочков почвы сверху и снизу

20. Поместите банки в духовку на 24 часа.
