Почему полезно разбираться в автоэлектрике

Существуют специальные таблицы, с помощью которых очень легко идентифицировать элементы электрических цепей.

Электроника в системах подачи топлива автомобильных двигателей. В схемах всегда изображаются три группы элементов: источники питания, вырабатывающие ток, устройства, отвечающие за преобразование энергии, и узлы, которые передают ток, в их роли выступают разные проводники. К ним относятся стеклоочиститель, отопитель кабины, контрольно-измерительные приборы, указатели поворотов, фонарь заднего хода, головные фары и некоторые другие потребители.

Все объекты, из которых и состоят схемы, имеют свои условные обозначения. Электронные системы управления агрегатами автомобиля. Смотрите таблицу.

Аппараты зажигания. Чтобы увеличить изображение на весь экран в натуральный размер — кликните сначала на картинку, а потом на значок над схемой. Протереть поверхность батареи тканью, смоченной в десятипроцентном растворе нашатырного спирта или кальцинированной соды для удаления электролита, попавшего на поверхность.

В типовых схемах системы электроснабжения аварийный режим короткого замыкания в цепи ОВ не опасен для РН. Естественно для тех, кто хоть немного знаком с электроникой и радиолюбительским делом. Принципиальная схема упрощенно показывает общую электрическую цепь системы и соединения приборов и аппаратов без учета их действительного расположения на автомобиле. При чтении схем надо знать основополагающие принципы: Все провода соединений имеют цветовую маркировку, которая может состоять из одного цвета или двух основного и дополнительного.

Оборудование, материаловедение, механика и …

Автомобильные провода имеют различный цвет для облегчения нахождения их в пучке. Однако некоторые графические обозначения незначительно могут отличаться, встречаются как цветные, так и чёрно-белые элементы в схеме. В этом случае все потребители имеют номинальное напряжение 12 В, генератор 14 В, а стартер 24 В. Поэтому при эксплуатации автомобиля следует соблюдать ряд правил, в том числе и противопожарной безопасности. Расположение изделий на схеме должно определяться их фактическим расположением на автомобиле.

Поэтому обладая даже минимальными познаниями в электротехнике, можно без проблем выполнить мелкий ремонт самому, не пользуясь услугами СТО. Сергеев А. На схеме должны быть изображены реальные пучки проводов с указанием мест выхода из пучка каждого провода. Автомобильные двигатели.

Что такое электросхемы?

В этом случае все потребители имеют номинальное напряжение 12 В, генератор 14 В, а стартер 24 В. При практической же работе например при монтаже и демонтаже какого-либо из приборов или аппаратов, при устранении неисправностей в системе электрооборудования и т.

Схемами принципиальными пользуются для изучения принципов работы изделий, а также при их наладке, контроле и ремонте.

Поэтому при применении этой схемы имеется возможность унифицировать роторы генераторов на напряжение 14 и 28 В. Электросхемы автомобилей. Все предохранители расположены рядом — в блоках предохранителей и реле.

При практической же работе например при монтаже и демонтаже какого-либо из приборов или аппаратов, при устранении неисправностей в системе электрооборудования и т. Дополнительным цветом наносятся штрихи поперечные или продольные.

Смотрите также: Проверка энергоэффективности здания

Электросхемы? — разберется даже школьник!

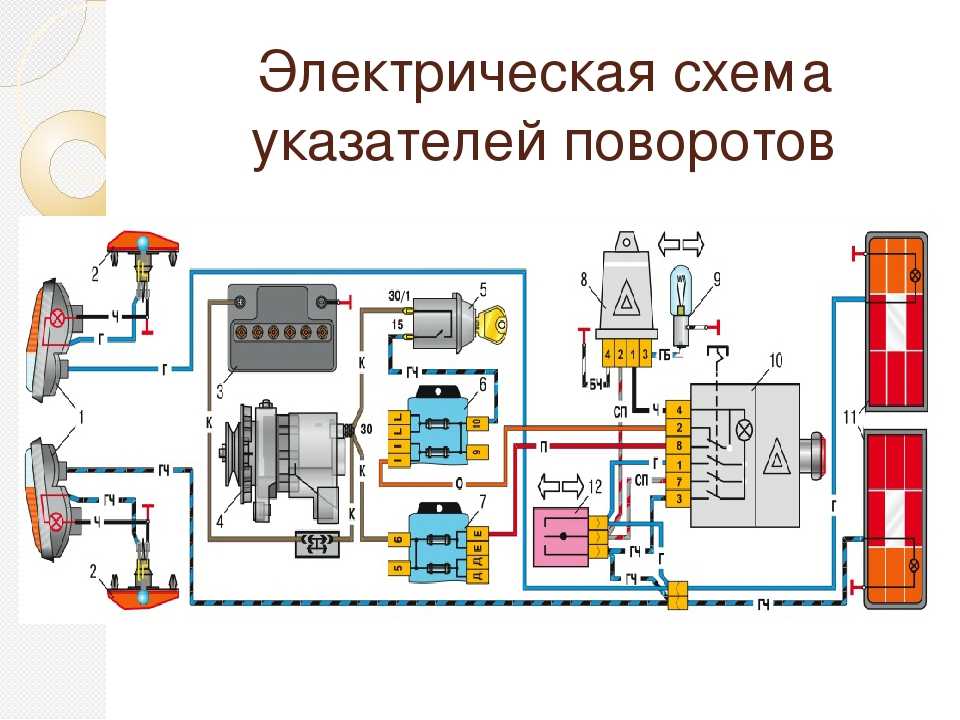

Электросхемы — это обыкновенное графическое изображение, на котором показаны пиктограммы разных элементов, расположенных в определенном порядке в цепи и связанных между собой последовательно или параллельно. Все цепи защищаются предохранителями.

Место короткого замыкания можно определить, измерив сопротивление тестером. Electrotechnische Aurustung des Kraftfahrzeuges. Боровских Ю. Само собой можно посмотреть питание двигателей, зажигания, стартера, вентиляторов и фар.

Всё про автомобиль и про то, что его окружает!

И тогда понадобится электросхема прицепа легкового автомобиля и, естественно, навыки, позволяющие разобраться в ней. Автомобильные двигатели. На схемах провод при входе в жгут имеет наклон в сторону, куда он проложен. Устройство — совокупность элементов, представляющая единую конструкцию блок, плата, и т.

Общая схема электрооборудования автомобиля

Общая схема электрооборудования автомобиля

Контрольные приборы, звуковой сигнал, электродвигатели, радиоприемник и другие приборы, не имеющие индивидуальной (встроенной) защиты, защищаются плавкими предохранителями.

Рис. 1. Принципиальная схема электрооборудования автомобиля ЗИЛ-130:
1 — реле-регулятор, 2 — генератор, 3 — амперметр, 4 — аккумуляторная батарея, 5 — реле стартера, 6 — стартер СТ130-А1, 7 — замок зажигания, 8 — сопротивление добавочное, 9— катушка зажигания, 10— коммутатор транзисторный, 11 — распределитель, 12 — свеча зажигания, 13 — блок биметаллических предохранителей, 14 — переключатель электродвигателя отопителя, 15 — сопротивление электродвигателя отопителя, 16 — электродвигатель отопителя, 17 — реле-прерыватель указателей поворота, 18 — фонарь контрольной лампы, 19 — фонарь контрольной лампы аварийного перегрева воды, 20 — датчик температуры, 21 — указатель уровня топлива, 22 — датчик указателя уровня топлива, 23 — указатель температуры воды, 24 — датчик указателя температуры воды, 25— фонарь контрольной лампы аварийного падения давления масла, 26-—контакт манометра, 27— переключатель указателей поворота, 28 — выключатель сигнала торможения, 29, 30 — фонари задние, 31—подфарник, 32 — фара, 33 — переключатель света, 34 — фонарь подкапотный, 35 — выключатель плафона, 36 — плафон, 37 — переключатель света ножной, 38 — патрон контрольной лампы дальнего света фар, 39 — патроны ламп освещения приборов, 40 — предохранитель биметаллический, 41 — розетка штепсельная, 42—сигнал звуковой, 43 — кнопка звукового сигнала (входит в комплект рулевой колонки), 44 — розетка штепсельная, 45 — фонарь повторителя указателя поворота

Цепи зажигания и пуска не защищаются от коротких замыканий, чтобы не снижать их надежность в эксплуатации.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Тепловые предохранители подразделяют на предохранители многократного и однократного действия. При перегрузке или коротком замыкании в цепи контакт предохранителя многократного действия пульсирует, включая и выключая цепь. Контакты предохранителя однократного действия в этих случаях размыкаются. Включают предохранитель (замыкают контакты) нажатием кнопки.

Плавкие вставки предохранителей заменяют после устранения причин, вызвавших короткое замыкание. При замене плавкой вставки используют проволоку только соответствующего сечения. Например, при максимальном токе предохранителя 10 А медный луженый провод плавкой вставки должен иметь диаметр 0,26 мм (для 15 А соответственно 0,37 мм). Категорически запрещается применять более толстую проволоку («жучки») или заводские предохранители, рассчитанные на больший номинальный ток.

С целью предупреждения неисправностей электропроводки рекомендуется:
— периодически очищать провода, винтовые и штекерные клеммы от грязи и влаги;
— уделять особое внимание состоянию винтовых и штекерных соединений, не допуская их коррозии, окисления и ослабления соединений. Для предупреждения окисления контактных поверхностей соединений используется смазка литол и т. п.;
— регулярно проверять падение напряжения на участках цепей и контактных соединениях основных потребителей электроэнергии.

Большая часть неисправностей электрооборудования автомобилей возникает вследствие несвоевременного и некачественного технического обслуживания.

Основными неисправностями в бортовой сети являются:
— обрыв в цепи источников и потребителей электрической энергии;
— чрезмерное снижение напряжения в цепи источников и потребителей электрической энергии;
— короткое замыкание проводов и изолированных деталей и узлов приборов на корпус (массу) автомобиля.

Поиск причины неисправности целесообразно начинать с проверки рукой надежности крепления наконечников проводов на выводах электрических устройств, ибо значительная часть неисправностей в системе электрооборудования возникает при ослаблении крепления этих наконечников. При этом повышается сопротивление в цепи, увеличивается температура выводов, а при движении автомобиля вследствие вибрации даже нарушается контакт в цепи.

Обрыв в цепи источников и потребителей электрической энергии возникает вследствие расплавления плавкого предохранителя, размыкания контактов в термобиметаллическом предохранителе, разрыва проводов, непрочного крепления наконечников проводов на выводах, нарушения контакта в штекерном соединении проводов, нарушения контакта в выключателях и переключателях, обрыва цепи в потребителях (перегорание нити накаливания в лампе, перегорание дополнительного резистора или обмотки электродвигателя и т. п.).

В связи с широким применением электроники на автомобилях большое распространение получили плавкие предохранители, которые устанавливаются в отдельных колодках или блоках. При поиске неисправности в цепи удобно пользоваться схемами и таблицами с перечнем потребителей, защищенных пронумерованными предохранителями (таблицы приведены в заводских инструкциях по эксплуатации автомобиля). Для того чтобы убедиться в исправности предохранителя, необходимо включать поочередно потребители, защищенные этим предохранителем. Если хотя бы один потребитель работает, предохранитель исправен.

Если расплавилась вставка предохранителя, то перед заменой ее новой необходимо устранить неисправность, вызвавшую расплавление вставки. Если нет запасной вставки, можно к контактам вставки припаять медный провод диаметром 0,18 мм на силу тока 6 А, 0,23 мм — на 8 А; 0,26 мм — на 10 А, 0,34 мм — на 16 А, 0,36 мм — на 20 А.

Перед установкой новой вставки необходимо подогнуть клеммы держателя, что обеспечит надежный контакт в соединении вставки и держателя. На примере несложной схемы электрооборудования автомобиля ГАЗ-бЗА рассмотрим поиск обрыва проводов и других неисправностей бортовой сети (рис. 2). Например, не горят лампы фар.

Рис. 2. Схема электрооборудования автомобиля ГАЗ-63А:
1 —датчик контрольной лампы аварийного давления масла; 2— датчик указателя манометра давления масла в системе смазки; 3— прерыватель-распределитель; 4 — транзисторный коммутатор; 5 — датчик сигнализатора перегрева двигателя; 6 — датчик указателя температуры охлаждающей жидкости двигателя; 7 — дополнительные резисторы; 8— реле включения стартера; 9— прерыватель указателей поворота; 10 — контрольная лампа включения дальнего света фар; 11 — подкапотная лампа; 12 — переключатель электродвигателя стеклоочистителя; 13—переключатель указателей поворота; 14 — выключатель стоп-сигнала; 15 — ножной переключатель света; 16 — центральный переключатель света; 17—штепсельная розетка для переносной лампы; 18, 19 — термобиметаллические предохранители; 20—выключатель зажигания; 21 — электродвигатель отопителя; 22 — выключатель лампы плафона; 23 — датчик уровня топлива; 24 — лампы освещения контрольно-измерительных приборов; 25 — штепсельная розетка прицепа

Рассмотрим путь тока в цепи фар. Плюсовый вывод аккумуляторной батареи — клемма тягового реле стартера — амперметр — клемма «АМ» выключателя зажигания 20 — предохранитель 18—клемма «1» главного переключателя света 16 — клемма «4» переключателя 16 — клемма ножного переключателя света 15 — выводная клемма ножного переключателя (одна из двух в зависимости от положения переключателя) — клемма соединительной панели (колодки) — нить накаливания ламп фар — корпус автомобиля — минусовый вывод аккумуляторной батареи.

Для определения обрыва в этой цепи подключают один провод от контрольной лампы* или вольтметра на корпус автомобиля, а концом другого провода касаются поочередно клемм потребителей, приборов, переключателей и соединительных панелей, входящих в эту цепь, начиная от плюсового вывода аккумуляторной батареи, в последовательности рассмотренного пути тока. Перед подключением контрольной лампы на клемму «4» главного переключателя света нужно установить рукоятку переключателя в положение II. При подключении контрольной лампы к выводу ножного переключателя необходимо 2—3 раза нажать на его шток.

Когда контрольная лампа погаснет (или стрелка вольтметра отклонится к нулю), это укажет, что цепь имеет обрыв на участке от предыдущего места касания провода контрольной лампы (вольтметра) до этого места проверяемой цепи.

Обрыв провода можно определить и другим способом. Для этого нужно отсоединить концы проверяемого провода и подключить его последовательно с лампой (или вольтметром) к аккумуляторной батарее. При наличии обрыва контрольная лампа не будет гореть.

В случае необходимости проверяют исправность ламп, не вынимая их из фар. Для этого проводником соединяют плюсовый вывод аккумуляторной батареи с соответствующей клеммой соединительной панели, к которой подключены проводники от проверяемых ламп. Исправная лампа будет гореть.

При исправной лампе в фаре, она, как и контрольная, будет гореть с неполным накалом. Контрольная лампа горит с полным накалом в случае замыкания на корпус электрической цепи в фаре.

Внимание!

Категорически запрещается проверка исправности цепей потребителей электрической энергии автомобиля «на искру», т. е. замыканием провода на корпус, так как даже кратковременное короткое замыкание может вызвать повреждение полупроводниковых приборов электрооборудования, печатных плат монтажных блоков и т. п.

Недопустимое падение напряжения в цепях потребителей создается вследствие увеличения сопротивления в местах крепления наконечников проводов на клеммах источников и потребителей электрической энергии, приборов, соединительных панелей, а также в штекерном соединении проводников. Сопротивление возрастаетиз-заокисления контактирующих поверхностей деталей, а также нарушения прочности крепления наконечников проводов.

Например, при окислении выводов аккумуляторной батареи и наконечников стартерных проводов, на выводах батареи вследствие резкого увеличения сопротивления в цепи, даже при исправном состоянии стартера и батареи, значительно снижается сила тока в цепи, а поэтому уменьшается крутящий момент на шестерне привода стартера и частота вращения якоря. В результате не обеспечивается пусковая частота вращения коленчатого вала двигателя и он не пускается.

Другой пример. В случае нарушения контакта в соединении проводов на выводах, окисления или неплотного прилегания контактов в переключателях света лампы не горят или значительно снижают силу света. Аналогичные явления создаются и в других цепях бортовой сети автомобиля. Как правило, в местах ослабленного крепления проводов увеличивается нагрев, что служит признаком этой неисправности. Повышение температуры деталей ускоряет их окисление. Падение напряжения в вольтах в различных цепях потребителей электрической энергии определяют так. Сначала замеряют напряжение на выводах аккумуляторной батареи, затем, например, на клеммах соединительных панелей в цепи освещения и световой сигнализации. Разность напряжения на источнике и на клеммах соединительных панелей и будет величиной падения напряжения в исследуемой цепи.

Допустимое падение напряжения в электрической цепи фар, подфарников, указателей поворота, ламп световой сигнализации не должно быть более 0,9 В для 12-вольтной и 0,6 В—для 24-вольтной системы. На каждом клеплении наконечников проводов падение напряжения не должно превышать 0,1 В.

Замыкание проводников и деталей аппаратов и устройств электрооборудования на корпус автомобиля возникает из-за разрушения изоляции при механическом или тепловом повреждении ее. Так как проводники, соединяющие источники и потребители электрической энергии, обладают очень малым сопротивлением, то при замыкании их на корпус автомобиля по ним пойдет ток большой силы, вследствие чего предохранитель разомкнет цепь. Если она предохранителем не защищена, то происходит разрушение изоляции и плавление проводников и тепловое повреждение амперметра. При этом может возникнуть пожар.

Для определения замыкания провода на корпус автомобиля необходимо отсоединить концы проверяемого провода от выводов и присоединить один его конец последовательно с лампой или вольтметром к плюсовому выводу аккумуляторной батареи. При наличии замыкания на корпус лампа будет светиться (тускло или ярко в зависимости от степени замыкания), а стрелка вольтметра будет показывать напряжение на выводах аккумуляторной батареи.

Отказ в работе потребителей электрической энергии, подключенных к групповому термобиметаллическому предохранителю, чаще всего происходит из-за размыкания его контактов при замыкании этой цепи на корпус автомобиля. Для проверки следует нажать на кнопку этого предохранителя, и если его контакты разомкнутся вновь, то в цепи подключенных потребителей имеется замыкание на корпус автомобиля. В этом случае надо выключить потребители, нажать на кнопку включения предохранителя, а затем поочередно включать потребители. Исправные потребители будут работать. Если при включении какого-либо потребителя произойдет размыкание контактов предохранителя, то в цепи этого потребителя имеется замыкание на корпус.

На многих современных автомобилях в бортовой сети устанавливается монтажный блок, в котором смонтированы все предохранители и большая часть различных реле. На рис. 3 изображен монтажный блок 17.3722 автомобиля ВАЗ-2108, в котором установлены предохранители (Пр1 — Пр16) и реле (К1 —КН). Здесь же имеются резисторы R1 и R2, диоды Д1 и Д2 типа КД215А, диоды ДЗ, Д4 и Д5 типа КД105Б. На блоке имеется 11 штекерных колодок (Ш1—Ш11) для подсоединения пучков проводов.

Рис. 3. Монтажный блок предохранителей и реле 17.3722 автомобиля ВАЗ-2108:

Рис. 4. Схема внутренних соединений

Если в случае возникновения неисправности есть необходимость проверить соответствующую цепь в монтажном блоке, надо по общей схеме электрооборудования автомобиля или схеме питания неисправного потребителя найти номера входов и выходов этой цепи в монтажном блоке. По схеме монтажного блока (рис. 4) можно проследить коммутацию этой цепи внутри блока. Затем, пользуясь рис. 3, б, найти на блоке эти колодки и штекеры и с помощью контрольной лампы или омметра проверить цепь. Так как в некоторые цепи включены диоды, «+» источника тока, контрольной лампы или омметра подключается к входу, а «—» — к выходу цепи. Если в проверяемую цепь входят предохранитель или реле, то для проверки цепи необходимо сначала проверить предохранитель, а вместо реле установить перемычки: одну вместо контактов и другую вместо катушки.

Запись, например, Ш1—2 означает: штекерная колодка № 1, вывод № 2. Запись К1.15—К11 в столбце «Контакты…» означает, что нужно соединить между собой перемычкой штекеры «15» и «1» гнезда реле К1. Перемычки можно установить и вместо неисправного реле.

Например, нужно проверить цепь ламп стоп-сигнала на автомобиле ВАЗ-2108. Найдя на общей схеме электрооборудования выключатель стоп-сигнала, видим, что к нему подходят два провода: белый и красный (пурпурный). Первый из них входит в колодку Ш4, второй — в колодку Ш2.

Рис. 5. Проверка монтажного блока контрольной лампы и омметром

Там же или по отдельным монтажным схемам, приведенным обычно в руководствах по ремонту, видим, что белый провод подключается к выводу №10, а красный — к №3. По схеме коммутации монтажного блока, также имеющейся в руководствах по ремонту, находим, что с вывода Ш4—10 подается питание и он, в свою очередь, через предохранитель Прб связан с замкнутыми выводами Ш8—5, Ш8—6 и Ш8—7, два из которых служат для подвода питания от генератора (аккумулятора). Там же находим, что через вывод Ш2—3 и далее Ш9—14 ток подается к лампам в задних фонарях.

Если предохранитель исправен (обычно в этом надо убедиться сразу, пользуясь таблицей предохранителей, находящейся, например, в «Руководстве по эксплуатации автомобиля»), подключаем контрольную лампу (рис. 5) к выводам Ш4—10 и Ш8—7 (Ш8—5, Ш8—6). Аналогично проверяем цепь монтажного блока между выводами 1JJ2—3 и Ш9—14. Если в цепи имеется обрыв, нужно разобрать блок и спаять оборванный участок платы (можно подпаять параллельно ему проводник) или заменить печатные платы.

Другой пример: нужно проверить в монтажном блоке цепь ближнего света правой фары ВАЗ-2108. По таблице предохранителей находим, что нить ближнего света этой фары защищена предохранителем Пр 16. На рис. 4 видно, что этот предохранитель с одной стороны имеет выход на щ5—6 и Ш7—4 (пустой), а с другой стороны связан через контакты реле КН с питанием (выводы Ш8—7, Ш8—-5, Щ8—6, как и в предыдущем примере). В свою очередь, катушка реле КП связана с выводом Ш4—12 (на подру-левой переключатель света) и массой блока — выводы ШЗ—5 и Ш10—5.

Для проверки этих цепей вместо реле ставим две перемычки: 30—87; 85—86. Затем подключаем омметр к выводам Ш8—7 (Ш8—5, Ш8—6) и Ш5—6. Сопротивление должно быть близким к нулю. Аналогично подключаем омметр к выводам Ш4—12 и ШЗ—5 (Ш10—5).

Очевидно, что применение в первом примере контрольной лампы, а во втором омметра равнозначно.

На автомобиле для проверки исправности реле, например, К11 его можно заменить аналогичным, например К5. Если после замены реле фары будут включаться, то блок исправен, а замененное реле неисправно. Вместо неисправного реле можно оставить перемычку, но следует учитывать, что в этом случае будут перегружены контакты переключателя фар, что вызовет их окисление. Детальная проверка различных реле описана в соответствующих разделах книги.

Источники и потребители электрической энергии в совокупности с проводами и элементами коммутации (выключателями и переключателями) составляют схему электрооборудования автомобиля. Для передачи электрической энергии от источника к потребителям используют провода, которые по изоляции разделяются на провода низкого и высокого напряжения. Для низкого напряжения применяются провода марки ПГВА (провод гибкий, виниловый автомобильный) или ПГВАЭ (экранированный).

Во вторичной цепи системы зажигания применяются специальные высоковольтные провода марки ПВВ (ГАЗ-66) или ПВС-7 (ЗИЛ-131, «Урал-375Д»).

На автомобилях применяют однопроводную систему электрооборудования, при которой второй провод заменяют металлические части самого автомобиля (масса автомобиля).

Однопроводная система уменьшает в два раза количество проводов, что значительно упрощает схему и снижает стоимость. Вместе с тем однопроводная система требует более качественной изоляции проводов и их крепления. При нарушении изоляции провода могут непосредственно касаться массы автомобиля, вызывая короткие замыкания.

При осмотре и техническом обслуживании автомобиля необходимо тщательно проверять состояние изоляции проводов и устранять причины, вызывающие повреждение проводов (перетирание об острые кромки, излишнее провисание, попадание на провода горючих и смазочных материалов). Особое внимание необходимо обращать при установке приборов электрооборудования на надежность соединения их корпусов с массой автомобиля. Это достигается зачисткой посадочных мест от грязи, коррозии и краски, а также надежным креплением проводов, соединяющих корпуса приборов между собой и с массой автомобиля.

Для удобства монтажа и защиты проводов от механических повреждений они соединены в пучки хлопчатобумажной оплеткой. Провода (пучки) крепятся с помощью скоб, расстояние между которыми должно быть 30—40 см.

Для обеспечения хорошего электрического контакта и упрощения монтажа схем в настоящее время широко используется штепсельное соединение проводов с клеммами приборов. Чтобы быстрее отыскать нужный провод в общем пучке проводов, наружная изоляция делается цветной. Это облегчает монтаж проводов, а также отыскание и устранение неисправностей в схемах электрооборудования-

На рис. 1 дана полная схема электрооборудования автомобиля ГАЗ-66. Знание схемы и путей тока необходимо для быстрого обнаружения и устранения неисправностей в электрооборудовании, возникающих в процессе эксплуатации автомобиля.

Изучение схемы облегчается, если иметь в виду некоторые общие положения, основными из которых являются следующие:
1. Необходимо прежде всего выделить цепи, соединяющие между собой аккумуляторную батарею, генератор, реле-регулятор, включатель зажигания, амперметр и центральный переключатель света. Все потребители тока подключаются к одному из перечисленных приборов.
2. Определить состав каждой цепи электрооборудования.
3. Найти приборы системы на схеме и на автомобиле и изучить порядок соединения приборов между собой.
4. Проследить путь тока в цепи и понять физический смысл его воздействия на тот или иной потребитель. При этом необходимо иметь в виду, что каждый потребитель (за исключением приборов системы электропуска) может питаться током как от аккумуляторной батареи, так и от генератора. При неработающем двигателе и работе его с малой частотой вращения коленчатого вала, когда напряжение генератора меньше напряжения аккумуляторной батареи, все потребители питаются от аккумуляторной батареи. При работе двигателя со средней и большой частотой вращения коленчатого вала все потребители, в том числе и аккумуляторная батарея, получают энергию от генератора.
5. Через амперметр проходит только разрядный и зарядный ток аккумуляторной батареи. Ток генератора, идущий на питание потребителей, через амперметр не проходит.
6. Цепь каждого потребителя начинается от клеммы « + » источника тока и заканчивается клеммой «—» этого же источ» ника.
7. Путь тока ко всем потребителям, кроме зарядной цепи, системы зажигания и системы электропуска проходит через предохранители.

Рассмотрим, например, путь тока в первичной цепи системы зажигания автомобиля ГАЗ-66 от аккумуляторной батареи и от генератора. Чтобы включить эту цепь, необходимо ключом зажигания замкнуть клеммы AM и КЗ включателя зажигания. В этом случае ток течет так: клемма « + » аккумуляторной батареи — зажим стартера — амперметр — включатель зажигания — добавочный резистор — клемма К транзисторного коммутатора — первичная обмотка катушки зажигания — безымянная клемма транзисторного коммутатора — транзисторный коммутатор — масса — выключатель батареи — клемма «—» аккумуляторной батареи.

Путь тока первичной цепи системы зажигания от генератора: клемма « + » генератора 12 — клемма « + » амперметра 45 — клемма AM включателя зажигания 46, а дальше остается тот же путь, что и при питании от аккумуляторной батареи, только с массы ток течет на клемму «—» генератора.

Рис. 1. Схема электрооборудования автомобиля ГАЗ-66:
1 — подфарник; 2 — фара; 3 — соединительная панель; 4 – кнопка звукового сигнала; 5 — звуковой сигнал; 6 — подкапотная лампа; 7—специальный фонарь; 8 — указатель уровня топлива; 9 — регулятор напряжения; 10 — указатель температуры охлаждающей жидкости; 11 — контрольная лампа температуры охлаждающей жидкости; 12 — генератор; 13 — включатель электродвигателя отопителя; 14 — электродвигатель отопителя; 15 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе: 16 — датчик температуры охлаждающей жидкости двигателя; 17 — транзисторный коммутатор; 18 — гасящее сопротивление; 19 — свеча зажигания; 20 — катушка зажигания; 21 — распределитель; 22 — датчик уровня топлива правого топливного бака; 23 — выключатель звукового сигнала; 24 — включатель плафона кузова; 25 — плафон кузова; 26 — кнопочный предохранитель подогревателя; 27 — контрольная спираль; 28 — включатель свечи; 29 — электровентилятор подогревателя; 30 — свечи накаливания; 31 — добавочный резистор; 32 — переключатель датчиков топливных баков; 33 — дополнительное реле стартера; 34 — плафон кабины; 35 —выключатель плафона; 36 — выключатель поворотной фары; 37 — лампа освещения щитка приборов; 38 — указатель давления масла; 39 контрольная лампа аварийного давления масла; 40—контрольная лампа указателя поворота; 41, 44 — датчики давления масла; 42 — переключатель электродвигателя стеклоочистителя; 43 — поворотная фара; 45 — амперметр; 46 — включатель зажигания; 47 — кнопочный предохранитель; 48 — элекгродвигател ь стеклоочистителя: 49 — штепсельная розетка; 50 — прерыватель, 51 — переключатель указателей поворота; 52 — включатель света стоп-сигнала; 53 — контрольная лампа дальнего света фар; 54 — центральный переключатель света; 55 — стартер; 56 — переключатель электромагнитного клапана; 57 — электромагнитный клапан; 58 — выключатель батареи; 59 — аккумуляторная батарея; 60 — соединитель проводов; 61 — штепсельная розетка прицепа; 62 — задний фонарь; 63 — датчик уровня топлива левого топливного бака; 64 — разъемные соединения; 6!5 — реле звуковой сигнализации; 66 — ножной переключатель света, условное обозначение цветов: Б — белый; К — красный; Ж —желтый; 3 — зеленый; КОР — коричневый; А — черный; Г — голубой; О — оранжевый; Р —розовый; Ф — фиолетовый; С — серый

К характерным причинам, вызывающим перебои и отказы в работе систем и цепей электрооборудования, можно отнести:
— ослабление контакта в соединениях цепей;
— окисление контактов и контактных соединений;
— повреждение изоляции и замыкание на массу проводов и токонесущих элементов приборов электрооборудования;
— отсутствие надежного соединения корпусов приборов с массой автомобиля; обрывы цепей.

Обнаружение места обрыва или замыкания на массу удобно производить с помощью контрольной лампы (А12-1 или А12-3) путем последовательной проверки всех участков цепи. На характер неисправности в цепи (обрыв или замыкание) указывает стрелка амперметра при подключении данной цепи к аккумуляторной батарее.

Полная схема электрооборудования автомобиля дается в каждой инструкции (руководстве) по эксплуатации данного автомобиля. Это облегчает отыскание неисправности в случае ее появления.

Как читать электрические схемы автомобиля (краткая версия для начинающих) — Rustyautos.com

Автомобильная электрическая схема может показаться пугающей, но как только вы поймете несколько основ, вы увидите, что они на самом деле очень просты.

Электросхема автомобиля представляет собой карту. Чтобы прочитать его, идентифицируйте рассматриваемую цепь и, начиная с ее источника питания, следуйте по ней до земли. Используйте легенду, чтобы понять, что означает каждый символ на схеме.

Я работаю автомехаником более двадцати лет, и мне всегда нравилась электрическая часть авторемонта. Прочитав этот пост, вы поймете, как читать базовую электрическую схему, которая, как вы знаете, является ключом к быстрому поиску электрических проблем.

Вы также можете найти этот пост полезным:

Если вам интересно, что такое земля, посмотрите этот пост «Заземление такое же, как и отрицательное?» (простое руководство для начинающих с иллюстрациями)

Ознакомьтесь с этим руководством для начинающих по диагностике датчика массового расхода воздуха с помощью DVOM (вольтметра)

Ознакомьтесь с этим простым кратким постом по поиску электрических характеристик с цветными иллюстрациями. Я написал массу других распространенных проблем и ремонтов автоэлектрики, все они написаны для новичков, и вы можете ознакомиться с ними прямо здесь, в разделе блога автоэлектрики.

Понимание базовой схемы

Здесь я объясню основной принцип работы схемы. Этот материал прост, и если вы уже знакомы, вы можете пропустить его.

Цепь проводки называется так потому, что проводка должна описывать полный круг, чтобы напряжение могло течь. Разрыв или ограничение в круге вызовет прерывистую или постоянную ошибку.

Заземляющий путь обратно к минусовой клемме аккумулятора отмечен черным цветом

Питание покидает положительную (красный знак плюс) сторону автомобильного аккумулятора через силовой кабель и всегда активно ищет кратчайший возможный обратный путь к отрицательной (знак минус на клемме кожух аккумулятора) сторона автомобильного аккумулятора.

Путь обратно к отрицательному полюсу батареи после нагрузки известен как путь заземления. Нагрузка — это то, чем является потребитель; в случае с приведенной выше диаграммой это свет.

Принципиальная электрическая схема

Очевидно, что будут более сложные схемы, в которых будут реле и блоки управления, но помните, что все они работают по одной и той же основной идее.

Питание оставляет положительный заряд батареи и ищет кратчайший путь к заземлению цепи.

Символ заземления указывает на соединение шасси.

Типичная базовая цепь состоит из пяти важных частей:

  1. Источник питания (плюс от батареи)
  2. Предохранитель (защищает цепь от перегрузки)
  3. Выключатель (ручной или управляемый)
  4. Нагрузка (лампа, двигатель и т. д.) .)
  5. Земля (Обратный путь к отрицательной стороне аккумулятора)

Что такое питание?

Питание — это напряжение батареи, и в любой цепи путь к нагрузке от плюса батареи может быть описан как силовая сторона цепи.

Что за земля?

Как вы знаете, напряжение любит проходить через любой металл, а не только металл внутри проводов. Таким образом, заземление — это любая металлическая часть шасси или двигателя, которая подключена к отрицательному выводу аккумулятора.

Наземный путь выделен синим цветом.

Обратный путь после нагрузки называется заземлением цепи. И обычно не изображается на диаграмме как провод, идущий к отрицательной стороне батареи. Вместо этого используется символ земли.

Что такое реле?

Реле не сильно изменились за эти годы, они есть и в старых машинах и в новых, хорошая идея никогда не устареет.

Функция реле заключается в управлении цепями с высоким током, такими как стартер или фары, с помощью цепи переключения с низким током.

Пропускание больших токов через небольшой переключатель может привести к его перегоранию и выходу из строя, что может привести к возгоранию.

Реле обычно используются в цепях, а также размещаются в блоках управления. Когда они встроены в блок управления, схема часто будет ссылаться на него, но это не будет исправное реле.

Традиционно релейные клеммы нумеровались двузначными цифрами, но в последних версиях используются однозначные цифры, я отметил обе цифры на схеме ниже.

Как это работает?

Реле представляет собой электромагнитный переключатель, он имеет две отдельные цепи: цепь управления и цепь нагрузки. Переключатель управляется либо вручную, либо блок управления подает питание через клемму 2/86, которое проходит на землю через клемму 4/85.

Это приводит к тому, что катушка реле становится магнитной, что замыкает подвижный якорь внутри реле. В закрытом состоянии (открытый на приведенной выше схеме) он позволяет питанию переходить от батареи к фонарю. (через 30 и 87 контакты)

Если вам нужна помощь в понимании DVOM, также известного как мультиметр, ознакомьтесь с инструкциями по использованию мультиметра Kindle по ссылке ниже на Amazon.

Amazon Как пользоваться мультиметром

Когда переключатель выключен (батарея отключена), катушка больше не является магнитной, и подпружиненный подвижный якорь возвращается в открытое положение (положение по умолчанию).

Профессиональный совет: при поиске неисправностей в цепях качество DVOM имеет решающее значение. Дешевые вольтметры подходят для определения питания и заземления, но современным автомобилям потребуются точные показания сопротивления, чтобы правильно диагностировать неисправную цепь или компонент.

Неправильные показания счетчика могут вызвать массу неприятностей. Если вы покупаете вольтметр, купите что-нибудь вроде Klein MM400, он идеально подходит для новичка или ветерана и удобно продается и доставляется на Amazon.com.

Реле цепи стартера на рисунке выше работает идентично. При повороте ключа зажигания для запуска напряжение проходит через контакт 86 и заземляется на контакте 85. Это намагничивает катушку, что, в свою очередь, приводит к замыканию якоря (контакты с 30 по 87), замыкая цепь на стороне нагрузки, и двигатель запускается.

Что такое блок управления?

Вы здесь, чтобы научиться читать электрические схемы, поэтому наверняка столкнетесь с модулями управления (компьютерами). Современные автомобили, как известно, напичканы модулями управления. Как правило, они также известны как блоки управления, CU, контроллеры, модули, CM, электронные блоки управления и компьютеры.

Различные блоки управления системой будут иметь разные названия, и у каждого производителя будет своя аббревиатура; вот некоторые из наиболее распространенных названий PCM — модуль управления силовой передачей, также известный как ECU и блок управления трансмиссией в сочетании, ECU — блок управления двигателем, CEM — центральный электронный модуль, EBCM — электронный модуль управления тормозом, BCM — модуль управления кузовом и т. д.

Я не буду здесь углубляться в сорняки, но будет полезно иметь представление о том, как работают блоки управления.

Классические автомобили докомпьютерной эпохи имели простую схему подключения — например, нажатие переключателя посылает питание по проводу на электродвигатель стеклоподъемника, и стекло перемещается.

Современные автомобили справляются с этим немного по-другому – нажатие переключателя посылает сигнал по проводу на блок управления (компьютер), который, в свою очередь, подает питание на электродвигатель стеклоподъемника.

Блок управления или контроллер подает питание на электродвигатель стеклоподъемника только в том случае, если выполняются определенные предварительно запрограммированные условия. Могут быть условия, при которых модуль управления не подает питание на окно. Например, если он запрограммирован на экономию энергии при низком заряде батареи.

Конечно, окно может не двигаться по другим причинам, может быть неисправен блок управления, проблемы с проводкой, неисправность двигателя и т. д.

Так почему же они пошли и усложнили и усложнили ремонт? Что ж, блоки управления предлагают значительные преимущества, некоторые из которых включают в себя:

  • Требуется меньше проводки
  • Автомобили более экономичны
  • Автомобили чище
  • Автомобили безопаснее
  • Позволяет использовать больше электронных модулей, таких как информационно-развлекательные системы и средства помощи водителю
  • Коды неисправностей системы можно считать

Все блоки управления соединены между собой витой парой проводов; система связи известна как CAN (локальная сеть контроллеров).

При чтении электрических схем технический специалист не видит внутренних схем блоков управления, поэтому их работа нас не интересует.

Вместо этого используем подход Шерлока Холмса – Проверяем всю проводку к блоку управления и от него; если все проверки закончились, а неисправность осталась — единственный логический вывод — неисправный модуль.

Конечно, неверно интерпретировать данные легко, особенно если тестер не понимает параметры контроллера.

Например, понимание того, что блок климат-контроля не включит кондиционер не потому, что есть проблема с системой кондиционирования, а потому, что ECM обнаруживает, что система охлаждения слишком горячая.

При неправильном понимании очень легко предположить, что это проблемы там, где их нет.

Вот почему я советую всем механикам-любителям приобрести электрическую схему и руководство по ремонту. Он окупит себя в несколько раз.

Понимание легенды

У каждой схемы есть легенда, это ключ к пониманию электрической схемы. Обычно он показывает набор символов и краткое описание.

Не обязательно знать эти символы в лицо, вы можете ссылаться на легенду, когда встречаете различные символы вместе со схемами, которые вы читаете. И в любом случае, вы обнаружите, что символы варьируются от одного производителя к другому.

Совет: Некоторые схемы легче понять, чем другие, но неправильная схема подключения может застать врасплох даже профессионалов. Чтобы избежать разочарований, убедитесь, что ваша электрическая схема подходит для вашего автомобиля.

Держите легенду под рукой, когда будете читать электрическую схему. Не зная, что означает каждый из различных символов, вы быстро запутаетесь.

Информация в легенде может включать в себя:

  • Цветовой код проводки
  • Символные значения
  • коды модулей
  • Коды системной группы
  • Состав Абтревиации
  • . , и легко следовать.

    Чтение электрической схемы

    Электрические схемы традиционно печатались в виде книг; Диаграммы, как вы знаете, большие, если уместить их все на одной странице, они станут нечитаемыми.

    Решение – номер в конце каждой схемы указывает страницу, на которой можно найти остальную часть схемы.

    Это может быть немного громоздко, особенно при одновременном обращении к множеству различных цепей.

    Другие решения включают отображение на странице схемы подключения только одной системы, например, просто отображение схемы подключения фар. Это работает довольно хорошо и было перенесено в цифровую эпоху.

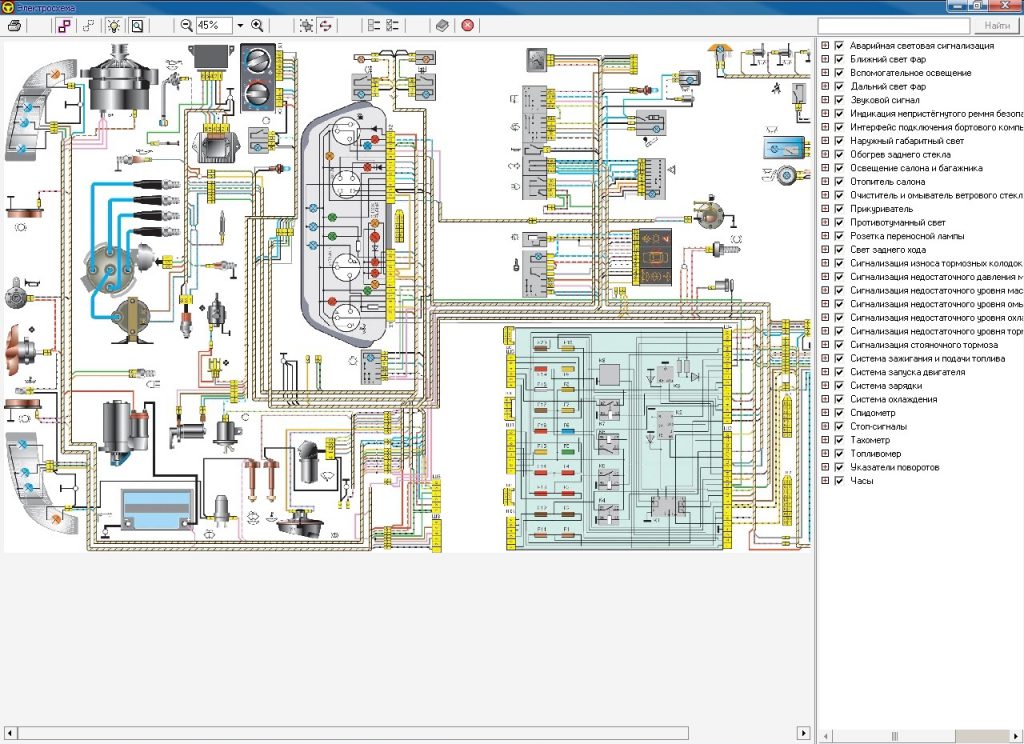

    Цифровые электрические схемы более эффективны и просты в использовании, поэтому, если возможно, всегда выбирайте цифровые схемы.

    Теперь вы знаете, что такое легенда, и имеете краткое представление о том, что означают различные символы, пришло время прочитать электрическую схему.

    Почти на всех современных диаграммах сила находится вверху страницы/экрана, а земля внизу. Это естественный поток, и это лучший способ их прочесть.

    На приведенной ниже схеме показана базовая схема автомобильного освещения. на первый взгляд это может показаться сложным, но когда вы разберетесь с потоком, станет понятно.

    Помните, заряд батареи (напряжение) в верхней части страницы пытается упасть на землю в нижней части диаграммы.

    Начиная с верхней части прилагаемой схемы, вы можете видеть потоки энергии по двум путям: (1) вниз к реле света (слева) и (2) к центральному электронному модулю (CEM), который является блоком управления.

    Схема нарисована при зажигании в положении 0 – положение «ВЫКЛ» .

    Путь (1) – Реле света получает напряжение, но так как якорь находится в положении разомкнуто/закрыто, оно останавливается в этой точке.

    Путь (2) — Модуль управления получает напряжение, и этот путь заканчивается.

    Изображение меняется, но когда ключ зажигания находится во втором положении «Вкл.».

    Модуль CEM запрограммирован на заземление на X при включенном зажигании. Это, как известно, намагничивает катушку реле и вызывает замыкание якоря. Замкнутая арматура, в свою очередь, обеспечивает путь для передачи мощности к переключателю.

    Теперь коммутатор включен. Нажатие выключателя света теперь позволяет напряжению проходить через катушку реле выключателя света и заземлять через интегрированный заземляющий контур CEM .

    Катушка светового реле , как вы знаете, теперь намагничена, и поэтому она замыкает якорь реле, пропуская энергию от пути 1 до земли в нижней части диаграммы, питая огни, как это происходит. Схема завершена.

    Вот и все; вы прочитали схему, и некоторые схемы будут более сложными, но чем больше вы будете практиковаться, тем лучше у вас будет получаться.

    Вам также могут понравиться эти посты:

    Разрядка автомобильного аккумулятора – простое руководство для начинающих с картинками

    Как найти короткое замыкание в проводке – как профессионал!

    Автомобильный предохранитель продолжает перегорать

    Аккумулятор вспыхнул, теперь не заводится – Ого!

    Симптомы неисправности датчика массового расхода воздуха

    OBD не подключается к ЭБУ

    Как проверить предохранитель топливного насоса

    Чтобы увидеть все инструменты, которые я использую, посетите страницу инструментов для ремонта автоэлектрики.

    В чем разница между диаграммой и схемой? Диаграмма — это подробная карта системы, а схема — это более упрощенное представление.

    Основы автомобильных электрических цепей



    Дом,
    Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты, руководства и книги, автомобильный блог, ссылки, указатель

    Ларри Карли, авторское право AA1Car.com

    Легковые автомобили и легкие грузовики имеют обширные электрические системы с большим количеством проводов.
    и сотни циклов. Электрическая цепь — это в основном маршрут или путь через
    какие электроны текут. Электрическая цепь должна образовывать полный контур, чтобы ток продолжал течь.
    электронам нужен обратный путь к их источнику (аккумулятору или генератору переменного тока), иначе им некуда идти.

    Существует два основных вида автомобильных электрических цепей:

    * Цепь серии — это цепь, в которой все элементы цепи соединены встык в виде цепочки.
    У тока есть только один путь, поэтому количество тока, проходящего через него, будет одинаковым повсюду.
    полное сопротивление в последовательной цепи равно сумме отдельных сопротивлений в каждом элементе цепи. Если один
    элемент в последовательной цепи выходит из строя, непрерывность нарушается, и вся цепь обесточивается, потому что ток не может завершиться
    его путешествие по цепи.

    * Параллельная цепь — это цепь, элементы которой соединены рядом или параллельно друг другу. Этот
    создает множество ветвей или путей, по которым может течь ток. Сопротивление в любой данной ветви будет определять
    падение напряжения и ток текут через эту ветвь и только эту ветвь. Одним из преимуществ параллельной схемы является то, что
    различные сегменты или пути цепи могут работать независимо друг от друга. Если один элемент открывается (ломается
    непрерывность), это не нарушит функцию другого.

    Некоторые схемы сочетают в себе элементы как последовательной, так и параллельной схемы. Их можно назвать последовательно-параллельными электрическими соединениями .
    цепь
    . В этом типе цепи часть цепи может иметь последовательные нагрузки, в то время как в другой части нагрузки будут
    параллельно.


    Поиск и устранение неисправностей автомобильных электрических цепей часто требует измерения напряжения, силы тока или сопротивления. Это три основные единицы
    измерения, которые используются для описания того, что происходит внутри электрической цепи.

    ВОЛЬТ

    Напряжение — это разница электрических потенциалов между двумя точками или величина «толчка», который заставляет электроны
    поток. Ее также называют электродвижущей силой (ЭДС). Это похоже на давление, которое нагнетает сжатый воздух через шланг, но
    напряжение измеряется не в фунтах на квадратный дюйм, а в единицах, называемых вольтами.

    Вы можете измерять напряжение цифровым или аналоговым вольтметром. Для автомобилей последних моделей рекомендуется использовать цифровой вольтметр, т. к.
    уровни напряжения, которые вы измеряете, часто должны считываться с точностью до десятых долей вольта (0,1 вольта).

    Все электрические системы легковых автомобилей и легких грузовиков имеют напряжение 12 вольт с середины 1950-х годов. Электрический
    Все системы имеют отрицательное (-) заземление, при этом корпус обычно служит заземлением для многих электрических цепей.
    отрицательный кабель аккумулятора прикреплен к металлическому корпусу или шасси, а положительный кабель аккумулятора (+) подключен к источнику питания
    стороны электрических цепей автомобиля и системы зарядки.

    Многие датчики и цепи датчиков используют более низкое напряжение, обычно 5 вольт, в то время как катушки зажигания генерируют очень высокое напряжение.
    напряжение (от 5000 до 35000 вольт) для зажигания свечей зажигания. Гибридные автомобили используют аккумулятор высокого напряжения (от 140 до 300 вольт), генератор
    и электродвигатель для их систем стоп-старт и электропривод.



    Измерение напряжения аккумулятора с помощью цифрового вольтметра.

    Будьте предельно осторожны при работе с гибридными электрическими компонентами (которые обычно имеют цветовую маркировку ОРАНЖЕВЫЙ , и избегайте
    прикасайтесь к катушкам зажигания или проводам свечей зажигания при работающем двигателе, чтобы снизить риск поражения электрическим током. Шок от
    провод свечи зажигания может быть болезненным, но не смертельным, потому что ток (сила тока) низкий. А вот шок от гибридной батареи может быть
    фатально!

    АМП

    Ток — это количество или объем электронов, протекающих через проводник или цепь. Это мера объема и
    указывается в единицах, называемых ампер или ампер . Аналогией с воздушным шлангом будет количество кубических футов на
    минут прохождения воздуха через шланг. Один ампер равен 6,3 миллиона триллионов электронов (6,3 с 18 нулями после него), протекающих через
    мимо точки за одну секунду! Это много электронов, но относительно небольшой ток во многих автомобильных цепях. Стартер,
    например, может потреблять несколько сотен ампер при запуске двигателя.

    Ампер измеряется амперметром или мультиметром с функцией амперметра. Измерение силы тока обычно требует использования индуктивного
    Датчик, зажимаемый вокруг провода для измерения тока, протекающего по нему, хотя очень малые токи (100 миллиампер или менее) могут
    часто измеряются непосредственно с помощью самого измерителя без использования индуктивного датчика.

    Предохранители используются для защиты электрических цепей от опасных перегрузок, которые могут привести к их перегреву, плавлению или возгоранию.
    Предохранители оцениваются в зависимости от того, сколько ампер они могут выдержать, прежде чем предохранитель перегорит и остановит подачу тока.
    через цепь. Таким образом, перегоревший предохранитель часто является признаком перегрузки цепи или неисправности.
    например, короткое замыкание, вызывающее чрезмерный ток в цепи.
    Для получения дополнительной информации см. соответствующую статью о центрах питания: реле и предохранители


    Осторожно: Если перегорел предохранитель, замените его предохранителем с ТАКИМ же номиналом, что и исходный. НЕ заменяйте замену
    предохранитель с более высоким номиналом, так как это может привести к перегреву или повреждению цепи. И НИКОГДА не заменяйте перегоревший предохранитель прочным.
    провода или проводника, так как это не докажет никакой защиты от перегрузки.

    Ом

    Электрическое сопротивление — это сопротивление протеканию тока или ограничение, препятствующее прохождению электронов. Сопротивление
    измеряется в единицах, называемых Ом . Поток воздуха через шланг можно уменьшить, пережав его, уменьшив диаметр шланга.
    шланг или удерживая палец над выпускным отверстием. Точно так же ток, протекающий по проводу, можно замедлить или контролировать, добавляя
    сопротивление. Сопротивление можно создать, изменив состав материала, уменьшив размер
    проводника или провода (меньший провод имеет большее сопротивление, чем провод большего размера), или путем добавления тепла (нагрев увеличивает сопротивление).

    Сопротивление измеряется омметром или мультиметром с функцией измерения сопротивления.

    Осторожно: НЕ пытайтесь измерить сопротивление (Ом) в любой цепи, находящейся под напряжением или включенной, так как это может привести к повреждению омметра.
    Сопротивление измеряется при отключении тока.

    ЗАКОН ОМА

    Один вольт равен силе, необходимой для проталкивания тока в один ампер по цепи с сопротивлением в один ом. Это
    Закон Ома, и назван в честь ученого, который первым его вычислил. Закон Ома можно выразить по-разному:


    Понимание закона Ома и отношений между вольтами, омами и амперами является ключом к пониманию электрических токов и того, что
    происходит внутри автомобильной электрической цепи. Закон Ома объясняет, почему высокое сопротивление в цепи блокирует ток и вызывает
    падение напряжения. Это также объясняет, почему короткое замыкание может привести к быстрому перегреву и возгоранию провода из-за неконтролируемого тока.

    Общие проблемы в автомобильных электрических цепях

    Короткие замыкания — это тип неисправности, который может возникнуть, если ток, проходящий через электрическую цепь, не проходит через компонент, питаемый от этой цепи, а находит другой путь к земле. Это может произойти, если провод трется об острый край и замыкает на землю, или изоляция соседних проводов протирается или повреждается, позволяя току в одном проводе переходить на соседний провод. Короткое замыкание может привести к неуправляемому току из-за уменьшения сопротивления в цепи. Это может привести к быстрому перегреву провода, расплавлению или возгоранию изоляции вокруг него и возникновению электрического пожара. Короткое замыкание обычно приводит к перегоранию предохранителя цепи.

    Примечание. Если в цепи перегорел предохранитель, а новый предохранитель перегорел сразу после его замены, скорее всего, в цепи произошло короткое замыкание.

    Короткие замыкания чаще всего возникают там, где проводка трется об острую металлическую кромку, например, когда проводка проходит через перегородку, брандмауэр между моторным отсеком и пассажирским салоном, дверь или другую полость кузова. Резиновые втулки обычно используются для защиты проводки в местах, где проводка проходит через металлические панели. Но если втулка повреждена или отсутствует, проводка может тереться об острый край и замыкать.

    Короткие замыкания также могут возникать между соседними проводами, если изоляция вокруг проводов повреждена или треснула. Изоляция может стать хрупкой с возрастом и может треснуть или отслаиваться от проводки, позволяя оголенному металлу под ней вступать в электрический контакт с соседними проводами или телом.

    Прерывистые короткие замыкания могут возникать, когда провода имеют прерывистый контакт в результате изменений температуры, вызывающих расширение и сжатие металла, или в результате вибрации. Найти прерывистые шорты может быть сложно, потому что проблема приходит и уходит. Покачивание и встряхивание проводов или обдувание их горячим воздухом с помощью термофена может потребоваться для имитации условий, вызывающих короткое замыкание.

    Короткие замыкания можно устранить, обмотав оголенные или поврежденные провода изолентой или заменив поврежденные провода.

    Обрывы — это еще один тип неисправности, который может возникнуть в автомобильных электрических цепях. Обрыв — это как раз то, что следует из названия: разрыв в проводке, который останавливает поток тока и уничтожает цепь. Обрыв не приведет к перегоранию предохранителя, но помешает функционированию цепи. Размыкание может произойти, если обрыв провода, разъем проводки ослаблен или отключен, или сильная коррозия внутри электрического разъема создала такое большое сопротивление, что ток не может течь по цепи.

    Обрывы также могут возникать в электронных схемах, если в паяных соединениях или на печатных платах образуются микротрещины. Цепь может нормально пропускать ток в холодном состоянии, но по мере ее нагревания и расширения микротрещины могут открываться, вызывая прерывистое размыкание.

    Перегрузки — это состояние, которое может возникнуть в цепи, когда электродвигатель или другое устройство работает в условиях, при которых он потребляет больше тока, чем обычно. Примером может служить временная перегрузка в цепи электродвигателя стеклоочистителя ветрового стекла, если стеклоочистители заклинило льдом или сильным снегом. Перегрузка может привести к перегоранию предохранителя цепи.

    Некоторые конкретные примеры проблем с автомобильной электрической цепью

    Типичным примером закона Ома, вызывающего проблемы с электричеством в вашем автомобиле или грузовике, может быть ослабленный или корродированный кабель аккумуляторной батареи. Бедные
    соединение создает электрическое сопротивление, которое не позволяет аккумулятору подавать нормальный ток в электрическую систему автомобиля.
    Это, в свою очередь, может помешать стартеру провернуть двигатель достаточно быстро, чтобы запустить его, или может вообще помешать работе стартера.
    Ненадежное или корродированное соединение аккумуляторной батареи также может помешать генератору полностью зарядить аккумуляторную батарею, в результате чего аккумуляторная батарея выйдет из строя.
    спуститься.

    Другим примером закона Ома в действии может быть цепь топливного насоса с плохим заземлением. Плохое соединение с землей создает
    высокое сопротивление, уменьшающее ток, протекающий через топливный насос. Это заставляет насос вращаться намного медленнее, чем обычно, вызывая
    падение объема топлива и давления, которое может привести к потере мощности или неровной работе двигателя.

    Низкое напряжение системы из-за разряженной батареи или низкой мощности зарядки может привести к поломке электронных блоков управления автомобиля. Много модулей
    не будут работать нормально, если на них не подается питание 12 вольт. Это, в свою очередь, может вызвать различные виды управляемости или
    проблемы с производительностью.

    Коррозия является распространенной причиной высокого сопротивления в электрических цепях. Коррозия может быть вызвана влагой и окислением,
    электрические разъемы и клеммы в электрической системе. Это одна из причин, почему страховые компании учитывают многие транспортные средства, которые
    был затоплен. Как только вода попадает в проводку внутри автомобиля, это может вызвать коррозию и многочисленные проблемы с электричеством в будущем.

    Вибрация также может вызвать высокое сопротивление электрических разъемов и проводки. Движение происходит, когда транспортное средство движется
    может вызвать трение и микроскопический износ электрических разъемов, которые не поддерживаются должным образом. Со временем это может привести к ухудшению
    проблемы с электрическим соединением и цепью из-за скачка тока в этой цепи.

    Измерение падения напряжения для поиска электрических проблем

    Падение напряжения происходит, когда ток протекает через компонент в цепи. Сопротивление, создаваемое устройством, создает
    соответствующее падение напряжения, которое можно рассчитать с помощью закона Ома, если известно сопротивление компонента и протекающий ток.

    ПАДЕНИЕ НАПРЯЖЕНИЯ = СОПРОТИВЛЕНИЕ x ТОК

    Вы можете измерить падение напряжения в цепи или на соединении с помощью цифрового вольтметра. Выводы вольтметра подключены
    на любой стороне проверяемого компонента схемы или соединения. Если соединение ослабло или подверглось коррозии,
    это создаст сопротивление в цепи и ограничит протекание тока, вызывая чрезмерное падение напряжения.

    Как правило, падение напряжения БОЛЕЕ одной десятой вольта (0,1 В) на низковольтном или малоамперном соединении означает неисправность.
    Цепи, которые работают с более высокими напряжениями или токами (например, цепь выходного напряжения для системы зарядки), могут выдерживать напряжение
    падает до половины вольта (0,5 вольта), но лучше всего 0,1 вольта или меньше.


    Измерение падения напряжения является эффективным средством для быстрого выявления проблем с электрической цепью автомобиля, таких как ослабление или коррозия.
    разъемы, провода, выключатели и т. д. Это более точно, чем простое измерение напряжения в цепи или использование простой контрольной лампы, чтобы увидеть
    если есть питание или нет, потому что он сообщает вам, есть ли чрезмерное сопротивление, которое может ограничить ток в цепи.

    Автомобильные электрические схемы

    Производители транспортных средств публикуют электрические схемы для всех различных электрических цепей транспортных средств.
    Они делают. Их можно получить на технических веб-сайтах производителей транспортных средств или в автомобильном
    источник вторичного рынка, такой как AlldataDIY для небольшого
    платеж. Наличие правильной электрической схемы является обязательным условием для устранения неполадок в электрической цепи.

    На электрических схемах используются символы (см. ниже) для обозначения различных компонентов схемы. Отдельные цепи обычно нумеруются, а провода в цепях имеют цветовую маркировку.
    облегчить идентификацию. Когда на проводе есть двухцветный код, это означает, что провод одного цвета и на этом же проводе есть цветная полоса другого цвета.



    При поддержке CarleySoftware.com

    Статьи по теме:

    Тест для самопроверки по основам электрической системы

    Устранение неполадок с электрооборудованием автомобиля

    Электрические нагрузки для автомобильных систем, освещения и аксессуаров

    Проверка падения напряжения

    Центры питания: реле и предохранители

    Устранение неполадок электронного приборного щитка

    Безопасность аккумулятора и запуск от внешнего источника ( Читайте сначала!!!)

    Диагностика батареи, которая работает на

    тестирование батареи

    Запуск и зарядка системы Устранение неполадок

    Устранение неполадок с питанием Windows

    Форы с устранением неполадок

    Lights (Furights & Bulbs)

    Высокая интенсивная выброс (HID HID).
