Порядок работы восьмицилиндрового двигателя — СПЕЦТЕХНИКА

Двигатели

12.07.2021

Akagi › Блог › Порядок работы 4, 6, 8 цилиндрового двигателя — просто о сложном

По большому счёту, нам, обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

И совершенно не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя? ↑

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное;
— количество цилиндров;
— конструкция распредвала;
— тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Порядок работы цилиндров у разных двигателей

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 1800, ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

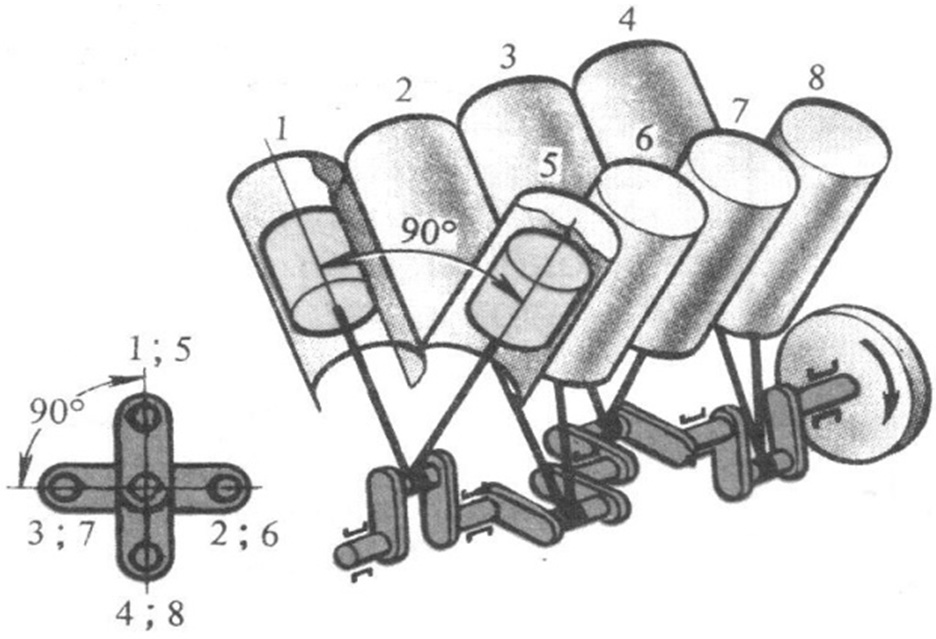

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Успехов вам в изучении порядка работы цилиндров двигателя вашего автомобиля. ©

Работа цилиндров двигателя на разных типах моторов: порядок работы цилиндров

Как известно, на автомобили устанавливаются несколько различных типов ДВС. При этом кроме общеизвестного деления на бензиновые и дизельные силовые агрегаты, необходимо учитывать и то, что моторы отличаются по количеству цилиндров и расположению цилиндров. Если коротко, в подавляющем большинстве двигатели на авто ставятся рядные и V-образные моторы. Намного реже встречаются оппозитные двигатели и роторные двигатели.

Указанные моторы могут иметь заметные отличия в плане конструкции и общего количества цилиндров. Так или иначе, в ряде случаев необходимо знать, какой порядок работы цилиндров двигателя применительно к тому или иному ДВС. Далее мы рассмотрим порядок работы 4-х цилиндрового двигателя, V-образного мотора, оппозитного и т.д.

Порядок работы двигателя

Итак, порядок работы цилиндров наиболее распространенных автомобильных двигателей отличается. Если сравнивать порядок работы однотипных 4, 6, а также 8 цилиндровых моторов, порядок работы цилиндров таких двигателей будет заметно отличаться. Другими словами, 4 цилиндровый двигатель и его цилиндры будут работать не в том порядке, в котором работает, например, 8-и цилиндровый аналог. Давайте разбираться.

• Прежде всего, порядок работы цилиндров будет зависеть от чередования воспламенения топливной смеси в цилиндрах двигателя, а также угла чередования тактов. Так вот, рабочий цикл рядного четырехтактного мотора на 4 цилиндра проходит за 2 полных оборота коленчатого вала или же за 720 градусов. При этом чередование тактов осуществляется через 180 градусов.

• Более наглядно начнем рассмотрение с рядной четверки. Например, для таких ДВС распространен порядок 1-3-4-2 или 1-2-4-3. Другими словами, фактически, это и есть порядок зажигания двигателя. Если же рассматривать рядный 6-цилиднровый мотор, для рядной шестерки порядок 1-5-3-6-2-4.

Что касается V-образного 6- цилиндрового мотора, порядок работы такого агрегата 1-4-2-5-3-6. Кстати, такие моторы хуже всего сбалансированы (за исключением 5-и, 3 и 2-цилиндровых четырехтактных двигателей). Если же рассматривать двигатель V-8, такие моторы могут иметь 2 порядка работы: 1-5-4-2-6-3-7-8 или 1-8-4-3-6-5-7-2. На самом деле, такая разница связана с тем, что в США и Европе цилиндры считаются с определенными отличиями.

Если же рассмотреть двигатель V-12, тогда порядок работы следующий: 1-12-5-8-3-10-6-7-2-11-4-9. Кстати, если рассматривать мощные ДВС, на старых американских авто встречается рядный двигатель на 8 цилиндров. Так вот, его прядок работы: 1-4-7-3-8-5-2-6.

Как видно, такт двигателя и работа цилиндров на разных ДВС будет отличаться. По этой причине необходимо знать порядок цилиндров конкретного мотора (можно найти информацию в технической литературе). Такие знания позволяют упростить диагностику неисправностей в случае различных сбоев, неполадок в работе системы зажигания и т.д.

Распространенные моторы и порядок работы цилиндров

В качестве примера для начала рассмотрим 4-цилиндровые рядные двигатели ЗМЗ и похожие агрегаты. Например, порядок работы цилиндров ЗМЗ-402:1-2-4-3, тогда как ЗМЗ-406:1-3-4-2. Мотор Audi 80 B3 имеет порядок работы 1-3-4-2. Чередование тактов происходит через 1800.

Как видно, сам порядок работы однорядного 4 — цилиндрового двигателя может быть 1-3-4-2 (характерно для ВАЗ) или 1-2-4-3 (в случае с моторами ГАЗ).

Еще добавим, порядок работы 12-и цилиндрового двигателя W-образного следующий: 1-3-5-2-4-6 для левых ГБЦ, тогда как для правых 7-9-11-8-10-12. Если просто, в таких моторах порядок работы цилиндров делится на два типа (подобно рядным «четверкам»):1-3-4-2 и 1-2-4-3.

Порядок работы 6-цилиндрового двигателя V-6 также отличается. Есть версии, где порядок:1-6-3-5-2-4 или 1-4-2-5-3-6. При этом порядок работы рядного мотора на 6 цилиндров и воспламенения смеси:1-5-3-6-2-4.Примечательно и то, что японские моторы Митсубиши MIVEC, 6G72, имеют порядок работы цилиндров 1-2-3-4-5-6.

• Обратите внимание, как уже было сказано выше, шестицилиндровые V-образные двигатели являются наиболее проблемными в плане балансировки, то есть достаточно сильно вибронагружены.

Также производители в целях снижения уровня вибраций применяют разный порядок работы цилиндров. В качестве примера, на 8-и циинровом ДВС чередование тактов может быть 1-5-4-2-6-3-7-8 или же порядок работы цилиндров 1-5-4-8-6-3-7-2 (BMW M60), 1-3-7-2-6-5-4-8 и т.д. Получается, как и в случае с другими типами силовых агрегатов, 8-и цилиндровые моторы тоже не имеют четко определенного порядка работы цилиндров.

Полезные советы и рекомендации

Прежде всего, если в работе двигателя возникли неполадки или сбои, в рамках диагностики важно знать, какой порядок работы цилиндров того или иного ДВС. Это позволяет более точно определить проблемные цилиндры, точнее проверить работу системы зажигания и т.д.

В свою очередь, во время ремонта двигателя, особенно если ДВС данного типа специалистом раньше не ремонтировался, настоятельно рекомендуется заранее изучить порядок работы цилиндров конкретного силового агрегата. Это позволяет избежать целого ряда проблем и ошибок при сборке мотора.

Для того чтобы уточнить порядок работы цилиндров, необходимо изучить техническую документацию ремонтируемого двигателя. Помните, если не соблюдать порядок сборки двигателя, заметно возрастают риски последующей поломки силового агрегата.

Что в итоге

С учетом приведенной выше информации становится понятно, что порядок работы цилиндров двигателя может отличаться. Это касается как рядных (например, 4-х или 6-и цилиндровых) моторов, так и V-образных двигателей или ДВС типа W12 и т. д.

По этой причине необходимо заранее изучать особенности конкретного ДВС, в том числе и его порядок работы. В свою очередь, это позволит избежать определенных сложностей при диагностике, а также во время ремонта конкретного силового агрегата.

—>Автозапчасти и СТО —>

Обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

Не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

— расположение цилиндров двигателя: однорядное или V-образное;
— количество цилиндров;
— конструкция распредвала;
— тип и конструкция коленвала.

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

Газораспределительной фазой называют момент, в который начинается открытие и заканчивается закрытие клапанов. Измеряется фаза газораспределения в градусах поворота коленчатого вала по отношению к верхней и нижней мёртвым точкам (ВМТ и НМТ).

На протяжении рабочего цикла в цилиндре воспламеняется смесь топлива и воздуха. Промежуток между воспламенениями в цилиндре оказывает непосредственное влияние на равномерность работы мотора. Двигатель работает максимально равномерно при наименьшем промежутке воспламенения.

Данный цикл непосредственно зависит от количества цилиндров. Чем большим является число цилиндров, тем меньшим будет интервал воспламенения.

Порядок работы цилиндров у разных двигателей:

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ. Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее. Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 720. У 2-х тактного двигателя 3600.

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

— Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 1200).

— Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 900).

— Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 900 .

То есть если в 1 цилиндре происходит рабочий цикл, точерез 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам. Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Порядок работы 8 цилиндрового двигателя

Для большинства автолюбителей принцип работы двигателя с 8 цилиндрами остается тайной за семью печатями. В каком-то смысле это нормально, ведь тема не самая простая, чтобы каждый второй смог досконально изучить ее.

Однако бывают ситуации, когда определенные базовые знания о работе движка все же будут не лишними.

Немного истории

Начало ХХ века ознаменовалось целой кучей патентов в области автопромышленности. Двигатели, шины, диски, формы кузова и т.п. Все это ознаменовало масштабный скачок автомобильной индустрии, выдвинув ее едва ли не в первые промышленные дивизионы. Большинство технологий, используемых при сборке современных автомобилей, были зачаты в те самые годы. Нашим современникам осталось лишь отточить их до нынешнего вида.

Патент на первый восьмицилиндровый двигатель не так давно отметил свое столетие. Правда об автомобилях с таким объемом мотора тогда речи не шло – скорее небольшие корабли и молодые образцы авиатехники. А вот с 1914 года немногие тогдашние автолюбители могли ощутить гул работы цилиндров 8 цилиндрового авто двигателя. Его объем на тот момент не превышал 4х литров. Были, конечно, и более ранние опыты с установкой такого движка на авто, но упоминать о них смысла нет, так как они очень быстро сходили на нет, не оставив для нас ни одного рабочего прототипа.

А как сейчас?

Вопреки расхожему мнению, двигатели с 8 цилиндрами ставят не только на люксовые иномарки, но и на обычные тракторы, грузовики и строительную технику. Как и с двигателями послабее, наиболее сбалансированным видом является рядный тип мотора. Иными словами, когда все цилиндры расположены в ряд. Именно ими долгое время комплектовали самые дорогие автомобили. Особенно ценима такая конструкция была в Америке. Впрочем, рекордсменами здесь являются немцы, высоко ценящие баланс и надежность рядного движка.

Но даже им, со временем, пришлось перейти на V-образные двигатели. Причина проста и банальна – восьмицилиндровый «питон» попросту не вмещался в стандартном моторном отсеке современных авто.

Порядок работы

Именно это будет наиболее прикладной информацией для рядового водителя. Дело в том, что зная порядок работы сердца вашего авто, вы без труда сможете подкорректировать зазор клапанов или заняться зажиганием.

Описывать порядок работы 8 цилиндров рядного двигателя смысла нет, так как в легковых авто они сейчас почти не встречаются. А вот V-образные движки имеют достаточно выверенную последовательность: 1 – 5 – 4 – 8 – 6 – 3 – 7 – 2. Интервал рабочего цикла составляет 90 градусов (т.е. через 90 градусов поворота коленвала, после начала работы первого цилиндра, начинает работать следующий. В нашем случае, пятый. ). Такой интервал обеспечивает весьма мягкую работу двигателя. Если вы счастливый обладатель дизельного гиганта ЗиС, то порядок работы будет немного отличаться: 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8. Как видите, при любом раскладе (это касается всех двигателей любой цилиндровости) рабочий цикл движка начинается с первого цилиндра.

Стоит помнить, что работа 8 цилиндрового V-образного двигателя отличается от двигателя 6 цилиндров и выполняется в индивидуальном для каждого производителя порядке. Схема приведенная выше является наиболее обобщенной, но не стопроцентно подходящей для каждого авто. Даже тип модификации мотора играет роль.

Понятное дело, что при необходимости калибровки клапанного зазора, большинство хозяев поведут своих коней в автосервис. Да и головку БЦ не каждый возьмется чинить самостоятельно. Но если вы подлинный фанат автомобилей, то вы просто обязаны хотя бы раз поработать с вашим мотором самостоятельно. А знание о порядке работы движка вам в этом сильно поможет.

Видео пример работы

Как нумеруются цилиндры, виды их расположения в двигателе

С момента изобретения первого ДВС перед инженерами стояла очень ответственная цель –снять максимум мощности с конкретного объема силового агрегата. Стараясь решить эту задачу, конструкторы проводили эксперименты с числом и компоновкой камер сгорания.

В разное время в серийных моделях авто использовались, как маленькие одноцилиндровые ДВС, так и огромные агрегаты с 16-ю цилиндрами. На разных моделях камеры сгорания расположены и нумеруются по-разному и начинающему автолюбителю эта информация будет очень полезна.

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

Самые популярные модели – это те, где угол развала блока составляет 60 и 90 градусов. В такой конфигурации можно встретить шести- , восьми- , двенадцатицилиндровые моторы.

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

Со смещением

Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.

Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.

Оппозитный тип

Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.

Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.

Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.

А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.

Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.

Моторы W

В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.

Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Как определить порядок работы цилиндров

Разные версии однотипных ДВС могут работать по разным схемам. К примеру, ЗМЗ-402 мотор работает следующим образом – 1-2-4-3. А вот ЗМЗ-406 имеет другой порядок – 1-3-4-2.

Шестицилиндровые моторы с рядным расположением работают по такой схеме – 1-5-3-6-2-4.

Порядок работы восьмицилиндрового двигателя будет следующим – 1-5-4-8-6-3-7-2.

Тема обширная, поэтому обязательно поделись своим опытом или мнением в комментария ниже.

Принцип работы 4, 6, 8 цилиндрового двигателя

Всегда придерживался мнения, что если ты ездишь на машине, то должен хотя бы отдаленно представлять как эта штуковина работает. Хотя бы общие принципы. В этом нет минусов, зато имеется куча плюсов: по шуму в подвеске уже примерно можно определить, что именно «болит», можно самостоятельно провести мелкий ремонт, при этом не поломав еще что-то, пока чинишь поломку, в конце концов вас будет сложнее «развести» ушлому автомеханику.

Самая главная часть автомобиля — ДВС. Двигатель внутреннего сгорания. Есть огромное множество видов этих самых двигателей, начиная от бензин/дизель/газ/неведомая субстанция и заканчивая минимальными отличиями в конструкции «сердца автомобиля».
Самый большой класс — это бензиновые и дизельные моторы.
Бывают чаще всего четырех, шести, восьми, и двеннадцатицилиндровыми.
Коротко пробежимся по основным принципам работы и понятиям.
Цилиндр — такая штука, снизу в которой есть поршень (как в шприцах), а сверху — свеча зажигания. В цилиндр подается топливо с воздухом, свеча дает искру, смесь взрывается, поршень пошел вниз, поднимая по средствам коленвала другой поршень в другом цилиндре.

Распредвал — выглядит как буд-то кто-то решил пожарить шашлык из вареных яиц. Нужен для регулировки впуска-выпуска разных смесей в цилиндры.
Коленвал — железяка, которая соединена с поршнями в цилиндрах, выглядит так, как буд-то кто-то идет на рекорд в игре «змейка» на старой Нокии. Выглядит так потому, что поршни имеют одинаковый размер, но должны каждый находится на своей высоте в цилиндрах.

Коленвал по средствам магии превращает взрывы в цилиндрах в крутящий момент, а потом в дымящуюся резину.
Цилиндры никогда не работают одновременно. И не работают по очереди (если речь не идет о двухцилиндровом моторчике).
Порядок работы цилиндров зависит, от:
— расположения цилиндров в ДВС: однорядно, V-образное, W-образное.
— количество цилиндров
— конструкция распредвала
— тип и конструкция коленвала.

Итак, рабочий цикл двигателя состоит из газораспределительных фаз. Вся нагрузка на коленвал должна быть равномерной, чтобы этот самый вал не сломать ненароком и чтобы двигатель работал равномерно.
Ключевой момент — последовательно работающие цилиндры никогда не должны находится рядом. Главным цилиндром всегда является цилиндр #1.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться.
Четыреста второй двигатель ЗМЗ работает так: 1-2-4-3, а четыреста шестой: 1-3-4-2.

Полный рабочий цикл четырехтактного двигателя проходит в два полных оборота коленвала.

Колена коленвала расположены под определенными углами, чтобы поршням было проще вращать. Угол зависит от количества цилиндров и тактности двигателя.
У стандартного однорядного 4 цилиндрового двигателя чередование тактов происходит через 180 градусов вращения вала, у шестицилиндрового — 120 градусов, порядок работы выглядит как 1-5-3-6-2-4.
Восьмицилиндровая «вэшка» будет отрабатывать очередность 1-5-4-8-6-3-7-2 (интервал — 90 градусов)
То есть если в первом цилиндре происходит рабочий цикл, то через 90 градусов поворота коленвала, рабочий цикл будет уже в 5 цилиндре. Для полного оборота коленвала нужно (360/90) 4 рабочих хода.
Мощный W12 отрабатывает другую схему: 1-3-5-2-4-6 (левый ряд), 7-9-11-8-10-12 — правый ряд.
Естественно, чем больше цилиндров, тем работа мотора плавнее и мягче.

Поделиться:

Порядок работы 6 цилиндрового двигателя для V и W образного, рядного и оппозитного вариантов.

Многие автолюбители особо не задумываются над тем, какой порядок работы шестицилиндрового двигателя у их машины, полностью удовлетворяясь тем фактом, что он вообще функционирует. Однако бывают моменты, когда мотор авто начинает давать сбои, что может выражаться в совершенно разных симптомах. А для адекватной оценки ситуации любому водителю просто необходимо знать азы устройства своего автомобиля. В частности, абсолютно не лишним будет ознакомиться с порядком работы цилиндров двигателя внутреннего сгорания (ДВС) различной конструкции.

Содержание

1. Что значит порядок работы цилиндров двигателя?
2. Рабочий цикл двигателя
3. Порядок работы шестицилиндрового двигателя в зависимости от вида
4. Рядный ДВС
5. V-образные двигатели
6. Оппозитный двигатель

Что значит порядок работы цилиндров двигателя?

Чтобы понять, что такое порядок работы цилиндров, следует немного углубиться в технические нюансы конструкции ДВС. Работа поршневой системы происходит за определённое количество тактов – 2 или 4. Тактом называют один из этапов полного цикла подачи топливовоздушной смеси в цилиндр, её сгорания и удаления выхлопных газов.

В результате, под действием хода поршня, на который оказывают давление расширяющиеся газы воспламенившегося топлива, проворачивается коленчатый вал. В двухтактных моторах полный рабочий цикл происходит за один оборот коленвала, а в четырёхтактных – за два. При этом в разных цилиндрах такты не совпадают, то есть, цилиндры работают вразнобой.

Это необходимо для того, чтобы крутящее усилие на коленвал передавалось более равномерно, а не рывками.

Если бы все цилиндры работали в одинаковом такте, то коленвал, а за ним и кардан, и колёса, вращались бы не плавно, а частыми быстрыми рывками. Это приводило бы к ускоренному износу узлов и механизмов, а также не самым лучшим образом отражалось бы на комфорте передвижения.

Последовательность чередования одинаковых тактов в различных цилиндрах ДВС и называют порядком их работы. Зависит он от ряда условий:

• Тип расположения цилиндров в двигателе – в один ряд, или в два ряда. Второй вариант ДВС в поперечном разрезе напоминает латинскую букву V, поэтому его называют V-образным.
• Конструктивные особенности распредвала, отвечающего за ход впускных и выпускных клапанов.
• Тип коленчатого вала.
• Число цилиндров. Существуют самые разные варианты моторов, имеющие их в количестве от 1 до 16 штук.

В зависимости от сочетания перечисленных факторов, разные цилиндры по-разному включаются в работу, беспрерывно вращая коленвал.

Справка. В настоящее время на автомобили устанавливаются ДВС с числом цилиндров от 2 до 16. В недалёком прошлом можно было встретить и одноцилиндровые микролитражки, но сегодня подобными моторами оснащают в основном лёгкие скутеры. Среди примеров двухцилиндрового авто – отечественная «Ока». Шестнадцатицилиндровые двигатели обычно ставят на гоночные спорткары и мощные авто премиум-класса.

Рабочий цикл двигателя

Рабочий цикл ДВС, он же «цикл Карно» – это чередование фаз газораспределения. Его работа состоит из следующих этапов:

1. Распределительный вал, вращаясь, открывает впускной клапан, и в цилиндр нагнетается топливовоздушная смесь из карбюратора.
2. Затем впускной клапан закрывается, а топливо воспламеняется электрической искрой от свечи зажигания.
3. В камере сгорания происходит микровзрыв, энергия которого толкает расположенный в нём поршень, соединённый с коленвалом. Поршень вращает коленчатый вал, а тот посредством трансмиссии (сцепление, кардан) передаёт крутящее усилие на ходовую часть.
4. Далее распредвал открывает выпускной клапан, и продукты сгорания топлива удаляются через выхлопной коллектор.

После этого весь цикл повторяется снова.

Главное условие работы цилиндров состоит в том, что действовать они должны вразнобой, а не по порядку. То есть, недопустимо, чтобы такты чередовались по очереди от 1 до 4 или, к примеру, до 16 цилиндра.

Конечно, это правило не распространяется на двухцилиндровые ДВС, наподобие тех, что ставятся в «Оке». Но вот уже трёцилиндровые моторы работают по схеме 1-3-2. То есть, крутящее усилие на коленвал сначала передаёт поршень 1-го, затем 3-го, а уже потом 2-го цилиндра.

Порядок работы шестицилиндрового двигателя в зависимости от вида

Разные виды двигателей внутреннего сгорания могут иметь различный порядок работы, даже при одинаковом числе цилиндров.

Рядный ДВС

Отличительной чертой однорядного двигателя является расположение всех цилиндров в один ряд. Количество их может составлять от 2 до 6, но наиболее распространённый вариант – это 4 цилиндра. Подобные типы ДВС, в частности, ставятся на отечественные автомобили «АвтоВАЗа» и «ГАЗа».

Шестицилиндровые «однорядники» можно встретить на БМВ и прочих авто высокого класса. Их работа может происходить по одной из трёх возможных схем:

• 1-4-2-3-6-5;
• 1-5-3-6-2-4;
• 1-3-5-6-4-2 – также отступление от правила неочерёдности (5–6).

V-образные двигатели

Эта конструкция силового агрегата позволяет размещать цилиндры в два ряда, напротив друг друга. Подобная схема нашла широкое применение не только в автомобилестроении, но и в авиационных и корабельных двигателях. Основное преимущество V-образных ДВС состоит в их компактности, что особо актуально для мощных многоцилиндровых моторов.

Ряды цилиндров в них установлены под некоторым углом относительно друг друга: 45^о, 90^о, 120^о. Для установки в автомобили выпускаются 6…16-цилиндровые силовые агрегаты подобной конфигурации.

Одним из вариантов являются и W-образные ДВС, представляющие, по своей сути, спаренные традиционные V-образные моторы.

Принцип работы подобных силовых агрегатов состоит в последовательном вращении коленвала поршнями из противоположных рядов.

Пример. На «Феррари» традиционно устанавливается V-образная восьмёрка, где цилиндры имеют следующую нумерацию: с 1-го по 4-й включительно – левый ряд, а с 5-го по 8-й – второй ряд. Порядок работы такого мотора схематично выглядит таким образом: 1-5-3-7-4-8-2-6.

Оппозитный двигатель

Оппозитный ДВС представляет собой конструкцию, в которой цилиндры располагаются попарно, друг напротив друга. Но, в отличие от V-образного расположения, угол между ними составляет 180^о. Другая их отличительная черта – противоположные поршни совершают зеркальное движение, одновременно достигая нижней и верхней крайних точек.

Подобные конструкции традиционны для многих японских автомобилей, в частности, очень их «любят» конструкторы компаний «Субару» и «Хонда». В Европе они устанавливались на «Фольксваген-жук», некоторые модели «Порше», БМВ, «Альфа Ромео», «Феррари». Также оппозитники ставили на советские мотоциклы «Урал» и «Днепр».

Порядок работы оппозитной установки с углом расположения «шеек» коленчатого вала 60°  выглядит следующим образом: 1-4-5-2-3-6 для шестицилиндровой модификации.

Автолюбитель, который знает принцип работы двигателя своего железного коня, может, при необходимости, самостоятельно производить регулировку его работы. Например, сможет выставить зажигание, либо отрегулировать зазор клапанов.

Как работает двигатель V-8?

Шон Шимковски

19 августа 2018 г.

Шон Шимковски

19 августа 2018 г.

Двигатели

V-8 являются одним из наиболее распространенных типов двигателей во всей автомобильной промышленности, особенно когда целью является производство большой мощности с плавной подачей.

Итак, как работает такой двигатель? Джейсон Фенске из Engineering Explained здесь, чтобы пролить свет на то, как работает двигатель V-8. В частности, он использует популярный 6,2-литровый V-8 LS3 от General Motors, используемый в Corvette шестого поколения и Camaro пятого поколения.

Во-первых, V-8 работает так же, как и любой другой бензиновый четырехтактный двигатель. Цилиндр втягивает воздух и топливо, сжимает воздух и топливо, свеча зажигания воспламеняет смесь, создавая мощность и толкая поршень вниз, и, наконец, поршень выталкивает выхлопные газы, возвращаясь назад. Цикл происходит в восьми разных цилиндрах в разное время, и цикл распределяется по цилиндрам для плавной подачи мощности. В LS3 V-8 порядок работы 1-8-7-2-6-5-4-3, в котором цилиндр срабатывает на каждые 90 градусов вращения коленчатого вала.

Далее переходим к клапанному механизму. Всасываемый воздух поступает из верхней части двигателя и по бокам головки цилиндров, а выхлоп проходит через выпускные клапаны сбоку головки цилиндров. Сама головка блока цилиндров включает в себя один впускной клапан и один выпускной клапан. На видео мы видим больший клапан на впуске и меньший клапан на выпуске. Поскольку мы рассматриваем двигатель Chevrolet V-8, в нем присутствуют толкатели. Толкатели активируют коромысла, которые открывают клапаны. Альтернативой является конструкция верхнего распредвала с цепным приводом, которую в GM вы теперь найдете в новейшем V-8 от Cadillac.

Что касается толкателей, они работают через выступы распределительного вала, которые активируют толкатели, открывая соответствующий клапан при его вращении. Теперь распределительный вал, управляющий клапанами, соединен с коленчатым валом. На каждые два оборота коленчатого вала распределительный вал поворачивается один раз, и Джейсон снимает масляный поддон, чтобы показать, как работает коленчатый вал. К кривошипу добавляются грузы для балансировки двигателя, а шатуны соединяют кривошип с поршнями.

Таким образом, когда поршень достигает верхней части цилиндра, противовес располагается прямо напротив него, чтобы сбалансировать силу. А в другом 90 градусов, он противодействует силе другого поршня. Когда поршень возвращается на дно, вес противодействует всей направленной вниз силе направленной вверх силы. Хотя это звучит сложно, весь процесс на самом деле представляет собой простой способ создать плавный двигатель без особых вибраций.

Метки:

Автомобильная техника
Инженерное объяснение
Вечнозеленый
Как это работает
Видео

Пожертвовать:

• Отправьте нам чаевые

• Связаться с редактором

Самый популярный на этой неделе

16 декабря 2022

Макмертри Спирлинг разгоняется до 60 миль в час за 1,4 секунды, четверть мили за 7,97 с , 2022

Суд постановил, что любители маслкаров могут свободно строить Мустанги в стиле Элеоноры поход

15 декабря 2022 г.

Обзор: 2023 McLaren Artura подключается к сети, чтобы получать больше удовольствия

15 декабря 2022 г.

Гоночный автомобиль Acura ARX-05 DPi 2022 года, внесенный в список Bring a Trailer

Как работают двигатели внутреннего сгорания: видимый V8 | Диско-усадьба Thunderbird

Двигатели и простые механизмы

21 августа

Автор Адам Неметт

Я не автолюбитель. Я могу поменять шину и завести аккумулятор, но у меня нет навыков ремонта двигателя. Мой интерес к маркам и моделям автомобилей достиг своего пика во время школьных игр M.A.S.H. (Lamborghini Countach, Ferrari Testarossa, Porche 911, Stretch Limo. Каждый. Блин. Время.).

Итак, когда Джек нашел этот комплект для сборки двигателя «Visible V8» 1960 года в подвале отца Кейт в почти идеальном состоянии в июле 2020 года, в дни пандемии… мы оба подумали, что это будет хорошая возможность сохранить заняты и узнать основы того, как работает двигатель. Не присоединитесь ли вы к нам в этом путешествии разочарований и суперклея…

Существуют более новые версии той же модели Visible V-8, которые вы можете приобрести, например, , это или, если у вас есть деньги, может быть, , это .

Создание этой штуки 1960 года было одновременно и медитативным, и сводящим с ума, и дало мне новую признательность автомобильным экспертам, которые диагностируют и чинят мою машину.

Так много чертовых деталей, и все они должны работать вместе. Двигатели внутреннего сгорания V8 — это сложные экосистемы и всего лишь одна (важная) часть функционирующего автомобиля.

Если вы похожи на меня и имеете лишь поверхностное представление о том, как работают двигатели, вот краткое описание некоторых основных деталей и процессов:

БЛОК ДВИГАТЕЛЯ

Это ядро ​​двигателя, в котором ЦИЛИНДРЫ и ПОРШНИ живые. Многие двигатели имеют четыре цилиндра (как правило, установленные по прямой линии — соответственно, известные как «рядный двигатель»). Более мощные двигатели с 6 или 8 поршнями разделены на два ряда цилиндров, расположенных V-образно (поэтому его называют V6 или V8).

КАМЕРА СГОРАНИЯ

Поршень двигается вверх и вниз внутри своего цилиндра, образуя КАМЕРУ СГОРАНИЯ , где происходит волшебство — скоординированная смесь топлива, воздуха и электричества, которая заставляет все двигаться как по маслу.

Этот механизм разбит на четыре части или такта (поэтому его называют четырехтактным двигателем или четырехтактным двигателем ).

Каждый поршень плотно входит в свой цилиндр, создавая при движении своеобразный эффект вакуума или шприца.

Вот четыре такта:

1. ВПУСК — Когда поршень движется вниз, вакуумный всасыватель втягивает смесь воздуха и топлива в камеру.

2. СЖАТИЕ — Поршень движется обратно вверх, сжимая смесь воздуха и топлива.

3. ПИТАНИЕ — Электрическая свеча зажигания воспламеняет топливовоздушную смесь. Взрыв заставляет поршень отскакивать обратно вниз (что поворачивает коленвал , об этом ниже, сек).

4. ВЫПУСК — Поршень движется обратно вверх, выталкивая побочный продукт отработавшей воздушно-топливной смеси из камеры.

Этот четырехтактный процесс повторяется в каждом цилиндре снова и снова — и происходит в несколько разное время во всех 8 цилиндрах для распределения мощности — много раз в секунду.

Как вы можете видеть/слышать из некоторых из этих видео, наш последний двигатель мурлыкал, как котенок. Больной, ужасный котенок.

Отчасти причина этого ужасного звука в том, что на поршнях нет смазки, поэтому они скрежещут о стенки цилиндра. В реальном двигателе было бы МОТОР МАСЛО для смазки этих поршней и обеспечения их плавного и бесшумного движения.

ГОЛОВКА ЦИЛИНДРОВ

Обычно это часть «над» цилиндрами, где все клапаны , порты и штоки выполняют свою работу.

КЛАПАНЫ — это элементы, которые открываются и закрываются в верхней части каждого цилиндра в такт с тактами двигателя. Впускной воздух/топливо поступает в цилиндр через один клапан, а затем выхлоп выходит с другой стороны цилиндра через другой клапан.

Эти клапаны открываются с помощью ТОЛКАТЕЛЕЙ на клапанном механизме, который похож на любовный поезд, но для клапанов.

ВАЛЫ

Толкатели приводятся в действие РАСПРЕДЕЛИТЕЛЬНЫМ ВАЛОМ , который проходит по всей длине блока цилиндров и вращается как ось. Этот распределительный вал имеет неправильные гребни или лепестки по всему нему, тщательно расположенные так, что они поднимают каждый толкатель в несколько разный момент, совпадающий с ходом поршня.

Распределительный вал соединен шестернями и зубчатым ремнем с КОЛЕНЧАТЫМ ВАЛОМ , с которым соединена нижняя часть всех этих поршней. Вращение этого коленчатого вала, по сути, является «целью» двигателя внутреннего сгорания, и количество оборотов коленчатого вала каждую минуту — это то, как мы получаем об/мин измерения мощности двигателя.

Коленчатый вал соединяется с редуктором МАХОВИК , блоком накопления энергии, о котором рассказывается в этом видео ниже. Это прилагается либо к ДИСК СЦЕПЛЕНИЯ (на автомобилях с МКПП ) или ПРЕОБРАЗОВАТЕЛЬ МОМЕНТА (для АКПП ). Маховик помогает выровнять подачу мощности, поэтому двигатель плавно вырабатывает крутящий момент (в отличие от того, чтобы получать один всплеск мощности при каждом такте Power).

ДВУХТАКТНЫЕ ДВИГАТЕЛИ: ЦЕПНЫЕ ПИЛЫ, мотокосы И ДРУГОЕ ОБОРУДОВАНИЕ ДЛЯ ГАЗОНА

Двигатели меньшего размера, такие как бензопилы и другое оборудование для ухода за газоном, часто ДВУХТАКТНЫЕ ДВИГАТЕЛИ . Бензопилы обычно имеют одноцилиндровый двухтактный двигатель (что делает двигатель легче, а инструмент легче переносить), в то время как большинство самоходных и толкающих косилок теперь оснащены четырехцилиндровыми четырехтактными двигателями (которые более экологичны, см. ниже).

В двухтактном двигателе основное отличие состоит в том, что все четыре процесса (впуск, сжатие, мощность, выпуск) происходят за два хода поршня (одно движение вверх-вниз) вместо четырех ходов (вверх-вниз- вверх вниз).

Двухтактный двигатель не имеет клапанов, которые открываются/закрываются для впуска и выпуска. В самом цилиндре есть отверстия и специальная «передача», все очень тщательно продумано, чтобы четыре процесса могли происходить более эффективно. Вот отличное видео двигателя бензопилы в разрезе, чтобы объяснить, как это работает.

При работе с небольшими двигателями, такими как 2-тактные бензопилы или 4-тактные газонокосилки, также важно понимать, как работает карбюратор …

КАРБЮРАТОРЫ

ДРОССЕЛЬ

КАРБЮРАТОР — это устройство, которое регулирует и всасывает воздушно-топливную смесь в двигатель. К карбюратору подключены ДРОССЕЛЬ и ДРОССЕЛЬ , две заслонки, которые контролируют определенную смесь воздуха и топлива, поступающую в двигатель.

Когда вы закрываете дроссельную заслонку, она ограничивает или полностью перекрывает количество воздуха, поступающего в эту смесь, поэтому у вас будет более тяжелая бензиновая или «БОГАТАЯ» 9Смесь 0088 поступает в двигатель во время такта впуска. Когда вы открываете воздушную заслонку, смесь становится более «бедной», добавляя больше воздуха вместе с топливом.

• ПОЛНАЯ ЗАСЛОНКА означает, что заслонка полностью закрыта (подумайте: если моя дыхательная труба полностью забита, я не могу втягивать воздух), поэтому двигатель получает богатую смесь в основном / всего бензина. Чтобы запустить «холодный» двигатель (который давно не использовался), вы обычно начинаете с полной настройки воздушной заслонки.

  • Например, если вы впервые за день запускаете бензопилу, вы начинаете с полной дроссельной заслонки карбюратора и несколько раз дергаете за шнур. Как только вы услышите небольшой «рыг», это означает, что в двигателе достаточно топлива, и пришло время перейти к… микс по-прежнему будет несколько «богатым». После того, как двигатель проработает около 30 секунд, двигатель прогреется, и вы сможете открыть воздушную заслонку, чтобы…

  • НАСТРОЙКА «РАБОТА» или ПОЛОЖЕНИЕ «ОТКРЫТО» . Это обедняет воздушно-топливную смесь, так что это идеальное соотношение для данного двигателя. Это настройка, в которой вы будете оставаться, когда вы включаете газ и позволяете инструменту делать свою работу.

  К вашему сведению, если вам нужна какая-либо информация о «автомобильном масле», Джек всегда рад помочь…

  ДРОССЕЛЬНАЯ ЗАСЛОНКА

  Таким образом, при замене воздушной заслонки управляет первой заслонкой в ​​карбюраторе — определяя количество воздуха мы позволяем смешиваться с топливом — теперь мы переходим к другой заслонке, пластине, клапану (назовите это как хотите) внутри карбюратора: ДРОССЕЛЬ .

  Изменение положения дроссельной заслонки определяет, сколько воздушно-топливной смеси мы позволяем двигателю всасывать.

  • НАСТРОЙКА ХОЛОСТОГО ХОДА — это когда заслонка дроссельной заслонки почти закрыта, почти перпендикулярно трубке Вентури карбюратора (она открыта ровно настолько, чтобы пропустить туда некоторое количество воздушно-топливной смеси для поддержания циклического процесса двигателя).

  • ПОЛНАЯ ДРОССЕЛЬНАЯ ЗАСЛОНКА — это когда заслонка дроссельной заслонки полностью открыта, параллельно трубе, позволяя максимальному количеству воздушно-топливной смеси поступать в двигатель, чтобы он мог вырабатывать наибольшую мощность.

  • МЕЖДУ настройка холостого хода и полный газ — это бесконечные, мельчайшие градации, которые позволяют двигателю развивать больший или меньший крутящий момент, перемещая колесо, цепь или двигатель быстрее или медленнее в зависимости от подачи ему большего или меньшего количества газа.

  НАТЯЖНОЙ ШНУР

  Для запуска двухтактного двигателя вам, скорее всего, понадобится НАТЯЖНОЙ ШНУР . Это, по сути, приводит в движение все вышеперечисленные процессы двигателя, но в обратном порядке…0087 МАХОВИК мы обсуждали выше, поэтому потянув за веревку, маховик начнет вращаться. Вращая этот маховик, вы в основном вручную перемещаете коленчатый вал , к которому прикреплен маховик. Этот коленчатый вал заставит поршни перемещаться внутри цилиндра . Если все пойдет по плану, это приведет к возгоранию свечи зажигания . Это, в свою очередь, воспламеняет топливную смесь и инициирует первый настоящий Power Stroke , вызывая отдачу поршня. Теперь двигатель Может начаться 4-частный цикл (впуск, сжатие, мощность, выпуск), повторяющийся снова и снова. Двигатель теперь «работает» и будет продолжать повторять свой цикл, пока не закончится топливо или пока вы не выключите его вручную.

  ВЫВОДЫ

  Мы надеемся, что игра с Visible V8 — это только первый шаг к тому, чтобы больше узнать о больших и малых двигателях и научиться в будущем ремонтировать самостоятельно. Пара ключевых выводов из этого процесса обучения:

  • Двигатель внутреннего сгорания содержит МНОЖЕСТВО различных деталей . Множество различных элементов может сломаться или иным образом пойти не так. Все они должны работать идеально и гармонично, чтобы создать четкую координацию химических, механических и электрических процессов, постоянно происходящих в работающем двигателе.

  • Модель Visible V8, с которой мы играли, была выпущена в 1960-х годах, и хотя основы двигателя сегодня остаются прежними, автомобильный двигатель также должен работать с десятки компьютеров и связанных с ними систем, которые они никогда не планировали в 1960-х годах, создавая еще большую сложность. Короче говоря, двигатели внутреннего сгорания необходимо обслуживать относительно часто.

  • По целому ряду причин бензиновые двигатели, особенно двухтактные, опасны для окружающей среды . Например, в Калифорнии инструменты для ухода за газонами загрязняют больше, чем все автомобили.
