И эти зубчатые кольца при функционировании находятся в постоянном сцеплении с колесами, установленным на промежуточном диске. Блок реверсивного движения установлен на специальных роликовых подшипниках, которые находятся на оси в картере. Здесь они установлены достаточно надежно. Кардан блока заднего хода также работает в сцеплении с промежуточным шкивом посредством дополнительных колес.

Что касается внутренней части картера, то сюда заливается рабочая жидкость, поэтому эта часть всегда закрывается от попадания мусора и пыли. Здесь же установлен сам механизм для переключения. Следует отметить, что механизм переключения коробки на ЗИЛ 130 и 131 по своему принципу устроен так же, как и на ГАЗ 53.

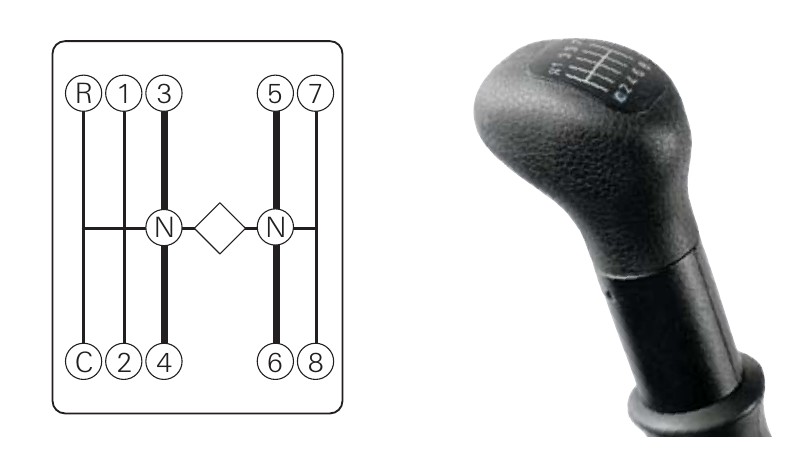

Схема переключения

Схема переключения на КПП ЗИЛ 130 и 131 представлена ниже. В целом схема оригинальная, но если верить словам ЗИЛоводов, то к ней можно привыкнуть очень быстро.

Как переключается рычаг трансмиссии

Как работает коробка передач автомобиля данной марки?

При активации первой скорости на КПП автомобиля модели 130 и 131 зубчатое колесо начинает перемещаться по канавкам и попадает в зацепление с карданом первого режима КПП на промежуточном валу. В данном случае крутящий момент начинает переходить от первичного шкива посредством шестеренок и других вспомогательных элементов на вторичный диск. Показатель передаточного числа составляет 7.44.

Когда автомобилист включает вторую скорость, муфта, установленная на синхронизаторе, начинает воздействовать на зубчики шестеренки этой передачи. В результате того, что этот компонент уже функционирует с компонентов промежуточного зубчатого колеса, то крутящий момент начинает переходить от первичного элемента на вторичный. При этом момент проходит через все колесики с зубьями, а также кардан синхронизатора. В данном случае показатель передаточного числа составит 4.1.

В том случае, когда водитель активирует третью скорость, диск синхронизатора перестает воздействовать на детали и элементы второй передачи. Муфта будет переходить по шлицам и попадает в сцепление с компонентом третьего режима КПП моделей 130 или 131. А этот элемент, в свою очередь, уже сцеплен с колесом третьей скорости промежуточного кардана. Таким образом, крутящий момент начинает переходить от ПВ посредством вспомогательных элементов и сцепления на вторичный шкив. Показатель передаточного числа составляет 2.29.

 Загрузка …

При активации четвертого режима, начинает функционировать соответствующий синхронизатор. Муфта этого компонента будет перемещаться и сцепится с шестернями соответствующего режима КПП, который, в свою очередь, уже сцеплена с колесом ПВ. В принципе, процесс перемещения крутящего момента является идентичным описанному выше — момент поступает на вторичный шкив. Здесь показатель передаточного числа будет равен 1. 47.

Затем, когда автомобилист решит включить пятый режим, муфта синхронизатору сцепится с соответствующим диском четвертой скорости. Далее, перемещаясь посредством движения зубчиков на ПВ, муфта соединяет оба диска в один и уже он начинает перемещение. В данном случае она осуществляется на кардан модели 130 или 131. Показатель передаточного числа будет равен 1.

В целом процесс активации заднего хода является идентичным тем, которые были описаны выше. Только в этом случае крутящий момент будет передаваться от ПВ на вторичный через все шесть шестеренок, а коэффициент передаточного числа составит 7.09. Как вы видите, принцип работы агрегата в целом не особо сложный и достаточно схож с традиционной механической трансмиссией, разница заключается только в отдельных моментах.

Видео «Принцип работы агрегата»

Подробно принцип работы агрегата и его устройство описано на видео.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (92. 86%)

Нет (7.14%)

Как переключать передачи на мотоцикле

В четырехколесном мире автоматические коробки передач являются нормой. Однако, когда дело доходит до мира двухколесных мотоциклов, переключение передач обычно зависит от вас. (Если вы не на скутере, электрическом велосипеде или одной из многих моделей Honda с DCT.)

И хотя переключение передач может стать препятствием для новичков, для того, чтобы сделать это хорошо, требуется лишь небольшая координация между рукой со сцеплением и ногой переключателя слева и рукой с дроссельной заслонкой справа.

Эта статья призвана предоставить информацию для райдеров разного уровня, от новичков до более опытных райдеров, желающих изучить продвинутые техники «без сцепления». Так что просматривайте подзаголовки, пока не найдете то, что вам нравится, а затем погрузитесь в них.

Пятнадцать лет назад только спортивные мотоциклы премиум-класса имели проскальзывающее сцепление. Теперь они стали обычным явлением и помогают смягчить резкое переключение на более низкую передачу, автоматически управляя тем, как коленчатый вал и трансмиссия переключаются после переключения. Кавасаки фото.

Основы: Как переключать передачи на мотоцикле

Если вы совершенно новый гонщик, вот основные действия правильной техники переключения передач.

От остановки

• При работающем двигателе и закрытой дроссельной заслонке полностью выжмите сцепление левой рукой.
• Левой ногой переключитесь на первую передачу. Вы должны почувствовать и услышать, как коробка передач включает передачу.
• Медленно отпускайте сцепление левой рукой, одновременно (но осторожно) открывая дроссельную заслонку правой рукой, пока мотоцикл не начнет катиться вперед.
• По мере того, как вы продолжаете открывать дроссельную заслонку правой рукой, а мотоцикл набирает скорость, постепенно и полностью отпускайте сцепление левой рукой. Вы в пути!

Повышение передачи во время движения

• Закройте дроссельную заслонку правой рукой.
• Потяните рычаг сцепления левой рукой.
• Переключитесь на следующую более высокую передачу левой ногой. Как и прежде, вы должны почувствовать, как коробка передач включает передачу. Если вы отпускаете сцепление, а мотоцикл не едет вперед, вы находитесь в нейтральном положении между первой и второй передачей. Выжмите сцепление и снова переключитесь вверх.
• Медленно отпускайте сцепление левой рукой, одновременно открывая дроссельную заслонку правой рукой.

Переключение на более низкую передачу во время движения

• Закройте дроссельную заслонку правой рукой.
• Потяните рычаг сцепления левой рукой.
• Левой ногой переключитесь на следующую более низкую передачу.
• Медленно отпустите рычаг сцепления левой рукой. Если вы переключаетесь на пониженную передачу для движения по склону или для более быстрого ускорения, откройте дроссельную заслонку при отпускании сцепления. Однако, если вы переключаетесь на пониженную передачу, готовясь к остановке, вам нужно только добавить достаточно газа, чтобы обороты двигателя соответствовали вашей скорости движения, чтобы мотоцикл плавно замедлялся.

Поначалу координация этих действий требует тщательного обдумывания и может показаться немного неуклюжей, и часто всадники переусердствуют со своими движениями. Помните, что управление дроссельной заслонкой осуществляется только вашим запястьем (а не всей рукой), и что действия по переключению должны выполняться быстрым и преднамеренным толчком ногой.

Будьте уверены, что с практикой все эти движения станут более плавными, а со временем переключение станет настолько естественным, что вы даже не будете об этом думать.

Этот двигатель Honda CRF450R был разрезан, чтобы показать узел трансмиссии и сцепления. Понимание того, как взаимодействуют эти группы компонентов, поможет вам более эффективно и действенно управлять рычагом сцепления, рычагом переключения передач и дроссельной заслонкой. Ревзилла фото.

Совершенствуйте свое понимание и свою технику

Если этих заметок CliffsNotes о смещении было недостаточно для вас, давайте погрузимся немного глубже и лучше поймем механизм переключения, чтобы вы могли делать это более эффективно.

Чтобы толкать мотоцикл по дороге, мощность передается от коленчатого вала к трансмиссии, затем к главной передаче (которая может быть цепью и звездочками, ремнем и шкивами или валом) и, наконец, к заднему колесу. Между коленчатым валом и трансмиссией находится сцепление, которое служит прогрессивным связующим устройством между ними.

Когда мы говорим о переключении передач, этот термин уместен, потому что мы переключаем пару передач, через которые проходит мощность. Когда байк разгоняется на газу или замедляется из-за торможения двигателем, на поверхности шестерен возникает нагрузка. Эта нагрузка должна быть уменьшена для того, чтобы шестерни сместились.

Вот где вступает в действие сцепление. Потянув рычаг сцепления, вы отключаете коленчатый вал от трансмиссии, тем самым разгружая трансмиссию, чтобы шестерни могли переключиться в следующее положение. Коленчатый вал и трансмиссия полностью зацепляются, когда рычаг сцепления отпущен, и полностью выключаются, когда вы полностью втягиваете рычаг.

Вам нужно будет полностью выключить сцепление, чтобы переключиться на передачу с нейтральной передачи или остановиться во время первой, но как только вы катитесь, вы действительно можете переключать передачи, не вытягивая рычаг сцепления до конца.

«Включение» сцепления — это термин, который мы используем для описания быстрого и частичного вытягивания рычага, чтобы на мгновение разгрузить трансмиссию, чтобы вы могли переключиться на следующую передачу вверх или вниз. Это важная техника, так как она обеспечивает более быстрое и плавное переключение передач.

И, как оказалось, есть способ переключаться еще быстрее, вообще не используя сцепление.

По сути, квикшифтеры дают вам газ. Когда вы переключаете рычаг переключения передач, датчик на валу переключения прерывает искру зажигания, чтобы на мгновение разгрузить трансмиссию. Понижающие передачи «Autoblip» используют преимущества полного электронного управления дроссельной заслонкой, чтобы автоматически переключать дроссельные заслонки и обеспечивать переключение на пониженную передачу без сцепления. Разве технологии не крутые? Ревзилла фото.

Безмуфтовое переключение

Вы знаете, как мы сказали, что сцепление действует, чтобы отключить коленчатый вал от трансмиссии, чтобы разгрузить шестерни и позволить им переключаться? Такого же разгрузочного эффекта можно добиться, быстро и ненадолго отключив газ, а затем снова включив его.

В этот момент, сразу после того, как вы нажмете на педаль газа, трансмиссия разгрузится. Если вы рассчитываете свое переключение на повышенную передачу, чтобы оно совпало с этой мгновенной разгрузкой трансмиссии, велосипед может быть переключен на следующую передачу. Сцепление не требуется.

Чтобы почувствовать синхронность вещей, можно осторожно предварительно натянуть рычаг переключения передач пальцем ноги. Таким образом, как только вы нажмёте на педаль газа, рычаг переключения передач поднимется вверх и сменятся передачи. Со временем вы сможете координировать движения дроссельной заслонки и рычага переключения передач, чтобы плавно переключаться на более высокие передачи без сцепления. Это самый быстрый способ переключения на повышенную передачу, как с точки зрения переключения передач, так и с точки зрения скорости движения.

Также есть переключение на пониженную передачу без сцепления, но оно требует еще большей точности и изящества и не дает никаких реальных преимуществ в производительности. Тем не менее, это весело, и это хороший навык, если вы сломаете рычаг сцепления или трос сцепления во время поездки.

Чтобы переключиться на пониженную передачу без сцепления, вам нужно будет использовать технику, называемую «блиппингом» дроссельной заслонки, когда вы замедляетесь с закрытой дроссельной заслонкой, но очень быстро частично открываете дроссельную заслонку, чтобы разгрузить трансмиссию и позволить переключение передач. Как и при переключении на повышенную передачу без сцепления, вы синхронизируете свое переключение с тем мгновенным окном, когда обороты достигают пика, а трансмиссия разгружена.

Безмуфтовое переключение на пониженную передачу лучше всего работает, когда вы замедляетесь на тормозах, поскольку это помогает согласовать обороты двигателя со скоростью движения. Тем не менее, это означает нажатие на педаль газа при нажатии на рычаг переднего тормоза, что может быть сложной комбинацией для освоения.

С другой стороны, часть удовольствия и удовольствия от езды на мотоцикле заключается в совершенствовании многих приемов, необходимых для управления мотоциклом. Надеемся, что после прочтения этой статьи вы будете лучше подготовлены к решению задачи переключения передач на мотоцикле, независимо от вашего текущего уровня навыков.

Галерея изображений

Механическая коробка передач 101: Как управлять рычагом переключения передач

Долгое время умение управлять рычагом переключения передач было важным навыком. На заре автомобилестроения механические коробки передач были распространены повсеместно. Фактически, механическая коробка передач раньше была известна как «стандартная». Их предпочитали за их надежность, топливную экономичность и спортивный вид.

Однако сейчас менее 3% автомобилей, продаваемых в США, имеют механическую коробку передач — по сравнению с 80% в некоторых странах Европы и Азии (LA Times).

Хотя у вас могут возникнуть проблемы с перепродажей автомобиля с механической коробкой передач (только 18% американцев знают, как управлять рычагом переключения передач), умение пользоваться педалью сцепления и рычагом переключения передач — это навык, который может помочь вам сэкономить деньги и вести более спортивный образ жизни. автомобили, и даже спасти жизнь однажды.

Они также, как правило, имеют более низкие затраты на техническое обслуживание, и во многих странах их аренда намного дешевле, чем автоматические коробки передач.

Итак, как ты управляешь рычагом переключения передач?

Как управлять рычагом переключения передач

Чтобы научиться управлять рычагом переключения передач, требуется много практики и терпения. Ознакомившись с различными ручными маневрами, потренируйтесь на пустой стоянке, пока не почувствуете себя полностью уверенным в том, что сможете ехать по дороге.

1. Сначала давайте познакомимся с некоторыми частями

Педаль сцепления – У механической коробки передач 3 педали, в отличие от автоматической, у которой только две. Педаль сцепления самая дальняя слева. Вы используете его при переключении вверх или вниз с одной передачи на другую, включая нейтральную. Когда сцепление полностью выжато, оно выключается. Когда педаль сцепления отпущена, она включена и готова возобновить передачу мощности.

Левой ногой нажимайте на сцепление, а правой на газ и тормоз, как на автомате.

Рычаг или «переключатель передач» – В современных автомобилях с механической коробкой передач рычаг переключения передач расположен на центральной консоли. В старых автомобилях может быть рулевая колонка или рычаг переключения передач на приборной панели. Найдите свой рычаг переключения передач и изучите его.

Автомобили с механической коробкой передач имеют до 6 передач. Направляющая переключения передач обычно расположена на головке рычага переключения передач. Нейтраль, которая не является шестеренкой (никуда не поедешь), нормально располагается посередине паттерна «Н». Также есть буква «R» для «реверса».

Аварийный тормоз — Поскольку нет «парковочной» передачи, аварийный тормоз особенно важен для автомобилей с ручным переключением передач. Используйте аварийный тормоз при остановке на холмах и всякий раз, когда вы паркуетесь, чтобы предотвратить скатывание автомобиля.

2. Затем потренируйтесь с выключенным двигателем и включенным аварийным тормозом

Перед включением автомобиля найдите сцепление. Сцепление при переключении передач должно быть выжато! Потренируйтесь нажимать и отпускать педаль сцепления левой ногой. Вы начнете чувствовать (ногой), когда сцепление включено или выключено.

После того, как вы почувствуете сцепление, полностью выжмите его и переведите рычаг переключения передач на 1 ^st передачу. Затем начните отпускать сцепление левой ногой (иногда это называется «раскачивание») одновременно с нажатием на педаль газа. Если бы машина была включена, вы бы начали двигаться вперед.

Как переключаться на более высокую передачу

Чтобы переключиться на более высокую передачу, отпустите ногу с педали газа и выполните ту же процедуру:

1. Выжмите сцепление
2. Переместите переключатель на следующую высшую передачу
3. Отпустить сцепление, нажимая на газ

Как переключиться на более низкую передачу

Чтобы переключиться на более низкую передачу, вы делаете то же самое. Отпустите ногу с педали газа во время переключения.

1. Выжать сцепление
2. Переведите рычаг переключения передач на следующую низшую передачу
3. Отпустите сцепление, медленно нажимая на газ

Попрактикуйтесь в переключении на повышенную и пониженную передачу, нажимая и отпуская педаль сцепления на заглушенной машине.

Чтобы полностью остановиться, вы должны выжать сцепление, чтобы переключиться на нейтраль. Затем снимите ногу со сцепления. Как правило, вы хотите переключать передачи, когда ваш автомобиль достигает 2500-3000 об/мин. В конце концов, вы будете знать, когда переключаться, по звуку и ощущению.

3. Практика на пустом участке

Одно дело использовать сцепление и рычаг переключения передач, когда машина заглушена, и совсем другое, когда машина действительно движется. После того, как вы попрактиковались в переключении передач на выключенной машине, найдите пустую парковку и попрактикуйтесь в переключении передач во время вождения.

Когда автомобиль выключен и находится в нейтральном положении, одновременно нажмите на педали сцепления и тормоза, поворачивая ключ и заводя автомобиль.

1. При выжатой педали сцепления и тормоза поставить автомобиль на 1 ^st
2. Отпустить стояночный тормоз.
3. Отпустите ногу с педали тормоза и медленно нажимайте на педаль газа, одновременно ослабляя давление на педаль сцепления. Ваша правая нога будет давить на газ, а левая будет отпускать сцепление. Это требует практики! Если вы не сделаете это правильно, вы можете «выжать сцепление», в результате чего автомобиль дернется вперед и заглохнет.
4. Если автомобиль заглох, просто включите аварийный тормоз, нажмите педаль сцепления и переведите автомобиль в нейтральное положение, чтобы начать сначала.
5. Продолжайте нажимать на педаль газа, пока тахометр не достигнет отметки 2500-3000 об/мин. Чтобы переключиться на передачу 2 ^и , снимите ногу с педали газа, нажмите на педаль сцепления и переключитесь на передачу 2 ^и . Перед переключением убедитесь, что сцепление полностью выжато. В противном случае вы можете «перемолоть шестеренки». Затем начните отпускать сцепление, одновременно давая газу. Не держите ногу на сцеплении во время ускорения, что также известно как «езда на сцеплении»!
6. Продолжая набирать скорость, следуйте той же процедуре для переключения на более высокие передачи. Вообще говоря, это диапазоны миль / ч для разных передач:
   • 1 ^St Передача: 0-10 миль/ч
   • 2 ^nd Передача: 3–25 миль/ч
   • 3 ^rd Передача: 15-45 миль/ч
   • 4 ^th Передача: 30-65 миль/ч
   • 5 ^th Передача: 45 миль/ч +
   • Обратитесь к руководству пользователя , чтобы узнать более точные диапазоны передач.
7. Для переключения на пониженную передачу снимите ногу с педали газа и выжмите сцепление перед переключением рычага на более низкую передачу. Не переключайте передачи, нажимая педаль газа, так как это может повредить двигатель или коробку передач. После того, как вы отпустите сцепление и снизите скорость, используйте тот же метод для переключения на следующую низшую передачу. Всегда работайте задним ходом, в порядке передачи заднего хода.
8. Чтобы остановиться, например, на светофоре, либо переведите автомобиль в нейтральное положение и отпустите сцепление, либо держите сцепление включенным, пока автомобиль находится в 1 ^st Если вы останавливаетесь на какое-то время, лучше поставить машину на нейтралку. Выжмите сцепление и поставьте машину на нейтраль. После установки ручки в нейтральное положение отпустите сцепление.
9. Также потренируйтесь двигаться задним ходом. Процесс остается прежним. Нажмите сцепление, чтобы включить передачу заднего хода, а затем медленно отпустите сцепление при движении задним ходом.

После того, как вы освоите движение задним ходом, трогание с места, остановку, переключение на повышенную и пониженную передачу на ровной местности, отработайте те же маневры при движении вверх и вниз по склону.

При остановке на склоне используйте аварийный тормоз. Когда пришло время ускориться, отпустите ручной тормоз, переключитесь на первую и медленно ускоряйтесь, отпуская педаль сцепления.

Не беспокойтесь об этом, если вы остановитесь. Просто включите аварийный тормоз и начните снова.

Обучение вождению с механической коробкой передач поначалу может разочаровать, но оно того стоит. Вы не только приобретете ценный жизненный навык и глубже поймете, как работают двигатели и трансмиссии, но также сможете водить практически любой тип автомобиля в любой стране.

И, как и многие другие водители, вы можете предпочесть ручное управление автомату из-за его лучшей производительности, экономии топлива и удовольствия от вождения.
