Органы управления и контрольные приборы тракторов Т-40 и Т-40А

Механизм управления двигателем состоит из педали (32) ножной подачи (рис. 1), рукоятки (25) управления декомпрессионным механизмом, рычага (1) ручной подачи топлива, рукоятки включателя (13) свечи накаливания. На тракторах с пусковым двигателем в кабине размещаются ещё рукоятка (23) выключения муфты сцепления пускового двигателя и педаль (33) включения шестерни привода. Работу двигателя и его механизмов контролируют при помощи термометра (7), сигнальных ламп (4) и (5), манометра (11), контрольного элемента (12), сигнализатора перегрева и счётчика мото-часов.

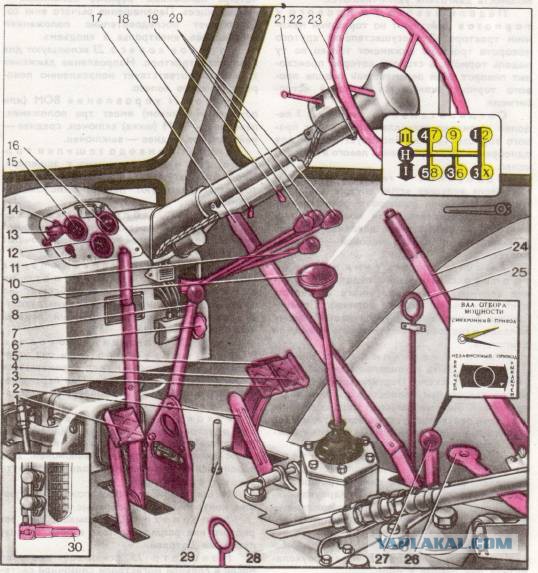

Рис. 1. Органы управления и приборы в кабине тракторов Т-40 и Т-40А:

1) – рычаг ручной подачи топлива, 2) – включатель массы, 3) – предохранитель, 4) – сигнальная лампа обрыва ремня вентилятора, 5) – сигнальная лампа перегрева двигателя, 6) – включатель задней фары, фонаря номерного знака и габаритных фонарей, 7) – термометр масла, 8) – лампа освещения щитка приборов, 9) – амперметр, 10) – включатель ламп освещения приборов, 11) – манометр масла, 12) – контрольный элемент, 13) – включатель свечи накаливания и стартера, 14) – рукоятка управления левым выносным цилиндром, 15) – рукоятка управления задним цилиндром, 16) – рукоятка управления правым выносным цилиндром, 17) – рычаг тормозов на прицепе, 18) – переключатель указателей поворота, 19) – кнопка звукового сигнала, 20) – кнопка выключения магнето, 21) – включатель передних фар, 22) – кнопка включения стартера пускового двигателя, 23) – рукоятка выключения муфты сцепления пускового двигателя, 24) – рулевое колесо, 25) – рукоятка управления декомпрессионным механизмом, 26) – рычаг заднего вала отбора мощности; 27) – защёлка, 28) – педали левого и правого тормозов, 29) – педаль блокировки дифференциала, 30) – сектор, 31) – рукоятка управления воздушной заслонкой, 32) – педаль ножной подачи топлива, 33) – педаль включения шестерни привода, 34) – рычаг переключения передач, 35) – педаль главной муфты сцепления, 36) – рычаг бокового вала отбора мощности; 37) – педаль муфты ВОМ, 38) – рычаг реверса.

Педалью (32) и рычагом (1), который установлен на рулевой колонке, изменяют подачу топлива. Чтобы увеличить подачу, нужно нажать ногой на педаль либо переместить рычаг вниз, а чтобы уменьшить – переместить рычаг в обратную сторону. Педаль (32) приходит в первоначальное положение под действием пружины. Педалью (32) изменяют подачу топлива от установленной рычагом (1) до максимальной. Стартер СТ212-Б основного двигателя включают ключом на выключателе (13). Стартер СТ353 пускового двигателя включают кнопкой (22).

Рукояткой (25), установленной справа от рулевой колонки, управляют декомпрессионным механизмом. Верхнее (до отказа) положение рукоятки соответствует включённому декомпрессионному механизму.

Фото трактора Т-40.

Повернув влево рукоятку включателя (13) ВК317 либо ключ включателя ВК316, включают свечу накаливания и контрольный элемент (12). По нагреву спирали элемента контролируют нагрев спирали в свече накаливания. Пружина возвращает рукоятку включателя в первоначальное положение.

На щитке приборов расположены термометр (7), который показывает температуру масла в масляном картере, сигнальные лампы (4) и (5) и манометр (11). Красный свет лампы (4) сигнализирует об обрыве ремня вентилятора, неисправностях генератора и реле-регулятора, лампы (5) – о перегреве двигателя.

Манометр (11) показывает давление масла перед входом его в картер двигателя.

Счётчик мото-часов, предназначенный для учёта времени работы трактора, установлен на корпусе маслозаливной горловины.

Агрегатами шасси трактора Т-40 (Т-40А) управляют рычагами (38) реверса, педалью (35) главной муфты сцепления, педалями (28) левого и правого тормозов и педалью (29) блокировки дифференциала, рулевым колесом (24) и рычагом (34) переключения передач.

Рычагом (38) перемещают муфту реверса в коробке передач, благодаря чему изменяют направление вращения шестерён и включают ходоуменьшитель. Муфту реверса переключают при выключенной главной муфте сцепления. Включают и выключают передачи (рис. 2) и маневрируют ими рычагом 34 (см. рис. 1) при любом положении рычага  реверса.

Рис. 2. Схема положений рычагов коробки передач и реверса тракторов Т-40 и Т-40А:

1, 2, 3, 4, 5 и 6 – передачи, Н – нейтральное положение, ЗХ – задний ход, ЗП – замедленная передача.

В кабине трактора над щитком приборов прикреплена металлическая пластинка, на которой изображена схема переключения. Переключают передачи только при выключенной главной муфте сцепления.

Педалью (35), которая установлена под левую ногу, управляют главной муфтой сцепления. Нажимая на педаль, освобождают ведомый диск муфты, то есть выключают её. Муфтой пользуются при переключении передач и реверса и включения ходоуменьшителя, синхронного привода бокового и заднего валов отбора мощности.

Педали (28) расположены под правой ногой тракториста. Нажимая ногой на левую педаль, тормозят левое колесо, на правую педаль — правое. Педали можно соединить откидывающейся защёлкой (27) и одновременно управлять левым и правым тормозами. Рекомендуется тормозить при выключенной главной муфте сцепления. Селектором (30) педали левого и правого тормозов можно продолжительное время удерживать в заторможенном положении.

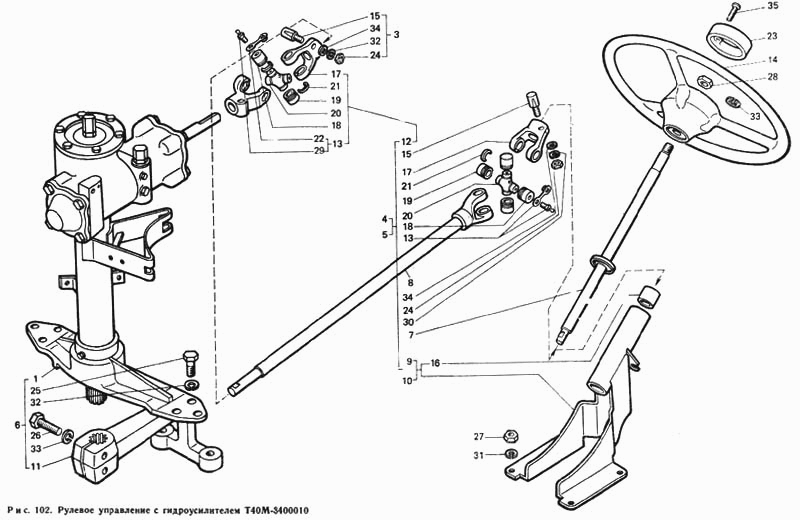

Рулевым колесом (24) поворачивают передние колёса, изменяя направление движения трактора.

Педалью (29) блокируют дифференциал при буксовании задних колёс во время движения по ровной и прямой дороге.

Дополнительным рабочим оборудованием управляют при помощи рычагов (36), (26) и (17) и педали (37) муфты ВОМ.

Рычагами (36) и (26) включают независимый либо синхронный привод к боковому и заднему валам отбора мощности, устанавливая их положения, показанные на рисунке 3. Синхронный привод включают при выключенной муфте сцепления.

Рис. 3. Схема положений рычагов управления валами отбора мощности и гидрораспределителем тракторов Т-40 и Т-40А:

Н – нейтральное положение, НП – независимый привод (включать при выключенной муфте ВОМ), СП – синхронный привод (включать при выключенной главной муфте), П – подъём, О – опускание, ПЛ – плавающее положение.

Перед переводом рычагов в положение, соответствующее независимому приводу, выключают муфту ВОМ, нажимая не педаль (37) (см. рис. 1).

Рычагом (17) управляют тормозами прицепа. Перемещая рычаг на себя, тормозят прицеп.

Гидравлической навесной системой управляют рукояткой включения насоса гидросистемы (рис. 4) и тремя рукоятками (14), (15) и (16) (см. рис. 1) распределителя.

Рис. 4. Включение насоса гидравлической системы тракторов Т-40 и Т-40А.

Рукоятка (рис. 4) включения насоса расположена на корпусе привода насоса, на котором имеются две лунки с надписями «ВКЛ» («включено») и «ВЫКЛ» («выключено»).

Рукоятка (14) (см. рис. 1) смонтирована на распределителе слева, ею управляют левым выносным цилиндром и силовым цилиндром на прицепном орудии.

Рукояткой (15) управляют силовым цилиндром, который связан с задним механизмом для навешивания орудий, рукояткой (16), которая расположена справа, — правым выносным цилиндром.

Каждая из трёх рукояток распределителя занимает четыре положения: «подъём» — рукоятки перемещают вперёд от себя, «нейтральное» — назад на себя до первого фиксированного положения, «опускание» — назад на себя за «нейтральное» до следующего фиксированного положения, «плавающее» — назад на себя до отказа.

Освещением и сигнализацией управляют переключателем (18), кнопкой (19) сигнала и включателями (21) и (6).

Переключателем (18) включают двусторонние фонари (указатели поворотов). Поворотом рукоятки переключателя влево включают левый фонарь, вправо – правый фонарь.

Кнопка (19) служит для включения звукового сигнала. Нажимая на кнопку, включают звуковой сигнал.

Перемещая рычажок включателя (21) из среднего положения вверх, включают дальний свет, вниз – ближний; включателем (6) включают заднюю фару, габаритные фонари и фонарь номерного знака. Плафон и вентилятор включают переключателем, установленным в верхней части кабины.

Кроме перечисленных выше приборов, для управления и контроля в кабине установлены розетка для подключения переносной лампы, включатель (2) массы, которым отключают потребители в аварийных случаях и аккумуляторные батареи на стоянках трактора либо при их перезарядке, нажимая на внутреннюю кнопку, расположенную на верхней стенке включателя. Кнопкой, расположенной сбоку, включают потребители и батареи. Реле-регулятор поддерживает напряжение генератора в заданных пределах и защищает генератор от перегрузки, а аккумуляторные батареи – от разряда через генератор. Амперметр (9) показывает величину зарядного (стрелка отклоняется на плюс) и разрядного токов (стрелка отклоняется на минус). Лампы (8) освещают щиток приборов. Предохранитель (3) отключает потребители при коротком замыкании либо перегрузке. После устранения неисправности при нажатии на кнопку предохранителя снова включают потребители. При повороте рукоятки переключателя (18) вправо либо влево в соответствующем фонаре появляется мигающий свет.
