Обратная лопата прямая лопата: Что значит экскаватор с прямой и обратной лопатой? |

Содержание

1.Экскаваторы, прямая и обратная лопата с механическим приводом;

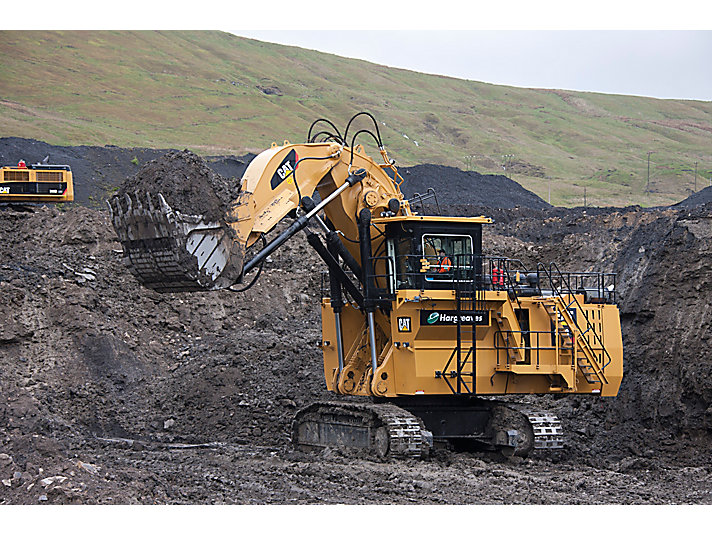

Прямая
лопата — рабочее оборудование,
предназначенное для разработки грунта
выше уровня стоянки экскаватора. Прямой
лопатой грунт копают в направлений от
экскаватора.

Обратная
лопата — рабочее оборудование,
предназначенное для разработки грунта
ниже уровня стоянки экскаватора при
рытье котлованов, траншей. В отличие
от прямой лопаты обратной лопатой грунт
копают движением ковша в направлении
к экскаватору.

2.Экскаваторы, прямая и обратная лопата с гидравлическим приводом

3.Драглайны

Экскаваторы
с рабочим оборудованием драглайна
применяют для разработки грунтов
преимущественно ниже уровня стоянки.
Благодаря удлиненной по сравнению
с другими видами рабочего оборудования
стреле драглайны работают на большем
радиусе копания, поэтому их используют
преимущественно на отрывке больших
котлованов и траншей, а также для
погрузки и разгрузки сыпучих строительных
материалов. Выпускаются строительные
драглайны с ковшами 0,3…3 м³,
а шагающие драглайны – от 5,45 до 100 м³.

Рабочее
оборудование драглайна включает
стрелу 5 (рисунок 9.5, а) обычно решетчатой
(строительные экскаваторы), реже вантовой
(шагающие драглайны) конструкции,
по длине значительно превышающую
стрелу лопаты, ковш 7, тяговый 8 и подъемный
4 канаты. Последний огибает головной
блок 6 и навивается на барабан 2 подъемной
лебедки. Тяговый канат направляется
роликовым устройством 1 и навивается
на барабан 3 тяговой лебедки. Ковш
подвешивают к тяговому канату цепями
9 (рисунок 9.5, б), а к подъемному канату
– цепями 13. Чтобы подъемные цепи не
препятствовали свободному перемещению
ковша при разгрузке, между ними
ставят распорку 12. На ковше устанавливают
также разгрузочный канат 10, закрепляя
его одним концом на арке ковша, а вторым
– в узле соединения тяговых цепей
с тяговым канатом. С подъемными цепями
разгрузочный канат соединяется через
блок 11, установленный в узле соединения
подъемных цепей с подъемны канатом
а
– схема; б – ковш; 1 – роликовое
устройство; 2 – барабан подъемной
лебедки; 3 – барабан тяговой лебедки;
4 – подъемный канат; 5 – стрела; 6 –
головной блок; 7 – ковш; 8 – тяговый
канат; 9 – цепь; 10 – разгрузочный канат;
11 – блок; 12 – распорка; 13 – цепь.
Рисунок
9.5 – Драглай

4.Грейдеры.

Грейферное
рабочее оборудование используют для
отрывки глубоких котлованов, очистки
водоемов и каналов, а также для погрузки
и разгрузки сыпучих материалов. В
грейферном рабочем оборудовании с
канатным управлением (рисунок 9.6, а)
используются стрела драглайна 3 и
челюстной ковш 6, подвешенный на
поддерживающем 4 и замыкающем 5
канатах. Для предотвращения закручивания
канатов при поворотных движениях и
раскачивания ковша применяют оттяжной
канат 7, огибающий блоки 2 на стреле и
заканчивающийся подвешенным к нему
грузом 1, свободно перемещающимся в
направляющих стрелы. Ковш состоит из
двух челюстей 12, шарнирно соединенных
с нижней головкой 11. Тягами 9 челюсти
подвешены к верхней головке 8.
Поддерживающий полиспаст 4 закрепляется
на верхней головке, а замыкающий образует
полиспаст 10, обоймы которого закреплены
соответственно на верхней и нижней
головках. При работе грейферный ковш
может быть подвешен на поддерживающем
или на замыкающем канатах. В первом
случае нижняя головка вместе с нижней
обоймой полиспаста опускается и челюсти
раскрываются. Во втором случае из-за
возникающих в полиспасте усилий его
головки сближаются и челюсти закрываются.

а
– канатное управление; б – гидравлическое
управление; 1 – груз; 2 – огибающий блок;
3 – стрела драглайна; 4 – поддерживающий
канат; 5 – замыкающий канат; 6 – челюстной
ковш; 7 – оттяжной канат; 8 – верхняя
головка; 9 – тяги; 10 – полиспаст; 11 –
нижняя головка; 12 – челюсти; 13 – рукоять
обратной лопаты; 14, 15 – цилиндрические
шарниры; 16 – полая штанга; 17 – гидроцилиндр;
18 – шарниры
В гидравлическом варианте (рисунок
9.6, б) рабочее оборудование грейфера
подвешивают к рукояти обратной лопаты
13 на двух цилиндрических шарнирах 14 и
15, позволяющих ковшу занять отвесное
положение. Относительно вертикальной
оси ковш грейфера может быть поворотным
или неповоротным. Поворотный ковш
обладает лучшей маневренностью при
копании и на погрузочно-разгрузочных
работах. Поворотная часть состоит из
полой штанги 16, связанной шарнирами
18 с челюстями ковша. Внутри штанги
помещается гидроцилиндр 17, соединенный
с ней корпусом, а штоком – с траверсой
8. Последняя шарнирно соединена с
челюстями ковша тягами 9.

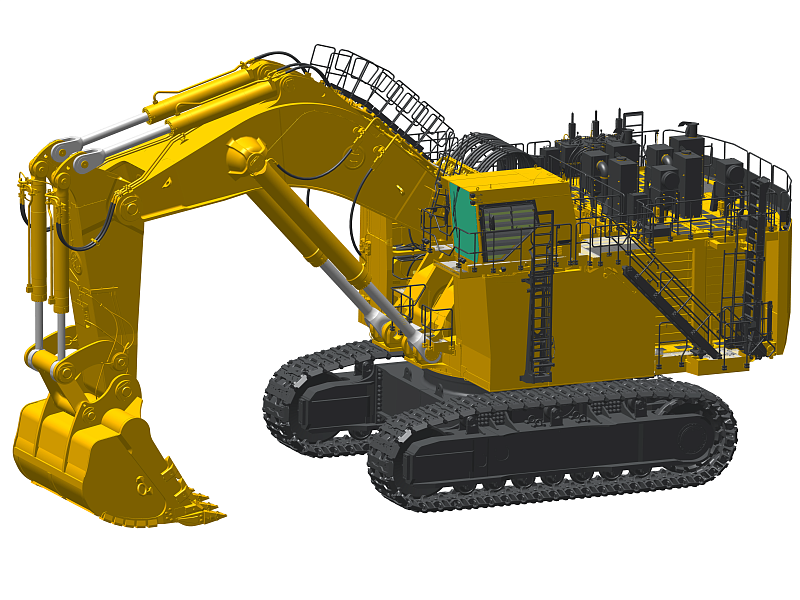

Обратная лопата

ОБРАТНАЯ ЛОПАТА (а. backhoe, backacting shovel, drag shovel; н. Tiefloffelbagger; ф. pelle retro; и. pala de arrastre, pala mecanica de arrastre) — тип рабочего оборудования одноковшового экскаватора, обеспечивающий копание движением стрелы и рукояти с ковшом вниз и по направлению к самой машине, как правило, ниже уровня её установки. Обратные лопаты применяют главным образом для проходки канав, дренажных траншей и других вспомогательных работ. Идея, заложенная в основу принципа работы обратной лопаты, была высказана голландским инженером А. Макари в 1763, однако практически реализована в новой конструкции экскаватора лишь в 19 веке после появления прямой лопаты В. Отиса (США).

Различают механические и гидравлические обратные лопаты. Механические лопаты (рис. 1) выпускаются главным образом с канатной системой перемещения рабочего оборудования. Ковш экскаватора жёстко закреплён тягой на рукояти, которая шарнирно присоединена к верхнему концу стрелы. Рукоять поворачивается при натяжении тягового или подъёмного каната (с одновременным ослаблением другого). Угол наклона стрелы обратной лопаты, закреплённой шарнирно к платформе, непрерывно изменяется в процессе работы. При опускании стрелы зубья ковша под действием веса рабочего оборудования врезаются в забой. Копание породы осуществляется подтягиванием ковша к экскаватору тяговым канатом при расторможенном подъёмном канате. После того как ковш с породой будет подтянут к стреле, его вместе с рукоятью и стрелой поднимают из забоя, а затем вместе с платформой поворачивают к месту разгрузки. Выгружают породу (в отвал, транспортный сосуд, дробильный агрегат, бункер на уровне установки экскаватора или ниже) из ковша поворотом его вместе с рукоятью относительно стрелы. После этого рабочее оборудование перемещают в исходное положение для последующего цикла копания. В строительстве и на карьерах механические обратные лопаты постепенно вытесняются гидравлическими обратными лопатами, имеющими лучшие кинематические и весовые характеристики.

Гидравлическая обратная лопата (рис. 2) включает в основном те же главные элементы, что и у механической обратной лопаты, за исключением дополнительной стойки, поддерживающей подъёмный канат. Кроме того, подъём стрелы, поворот рукояти и ковша осуществляются за счёт усилий, создаваемых гидроцилиндрами. Под действием этих же гидроцилиндров, а также веса рабочего оборудования ковш внедряется в горные породы.

Гидроцилиндром можно изменять угол наклона ковша по отношению к рукояти. Это улучшает степень его загрузки, увеличивает скорость разгрузки и является одним из основных преимуществ гидравлических обратных лопат перед механическими. Выгрузка ковша гидравлических обратных лопат в отличие от механических осуществляется поворотом ковша относительно рукояти.

С 70-80-х годов обратные лопаты начинают чаще применять на открытых горных работах при отработке вскрышных и добычных уступов нижним черпанием. Производительность экскаватора при оборудовании обратной лопатой обычно на 10-15% ниже, чем при оборудовании прямой лопата.

Наиболее крупный отечественный карьерный экскаватор с оборудованием обратной лопатой — ЭГО-8 (УЗТМ) с ковшом стандартной вместимости 8 м³, наибольшими радиусом и глубиной копания соответственно 21,5 и 12 м и массой 350 т (модификация прямой гидравлической лопаты ЭГ-12А). Предполагается создание более крупных моделей обратной лопаты на базе гидравлических лопат ЭГ-20 и ЭГ-30. За рубежом наиболее крупной серийной обратной лопатой является модель Н-241 фирмы «Demag» (ФРГ) с ковшом 14 м³, наибольшими радиусом и глубиной копания соответственно 18,5 и 8 м и массой 270 т. Данная модель с удлинёнными стрелой и рукоятью, ковшом вместимостью 7,5 м имеет увеличенные параметры черпания; соответственно 22,2, 12,5 м. В качестве углепогрузчика обратная лопата модели Н-241 имеет ковш вместимостью 21 м³ (для материала плотностью до 1,1 т/м³).
