Условные (графические) изображения трубопроводной арматуры используются при составлении деталировки сети, в которой  все узлы и составляющие водопроводной сети — трубопроводная запорная и регулирующая арматура и фасонные части и т.д. изображены схематично (без соблюдения масштабов) условными обозначениями. Обозначения трубопроводной арматуры по системе ЦКБА и другим приведены ТУТ.

Деталировка водопроводной сети используется для монтажа участков трубопроводов, фасонных частей и арматуры, прочего оборудования. На основании деталировки составляется спецификация фасонных частей и арматуры, требуемых для устройства сети.

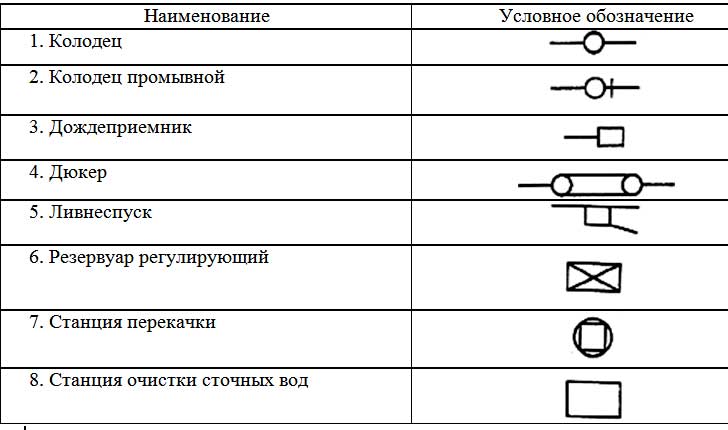

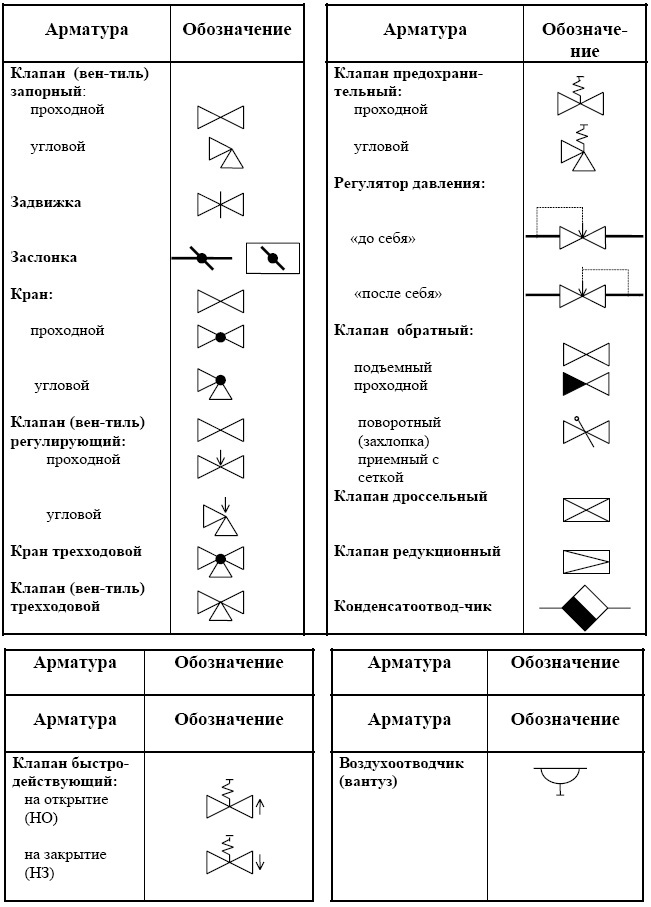

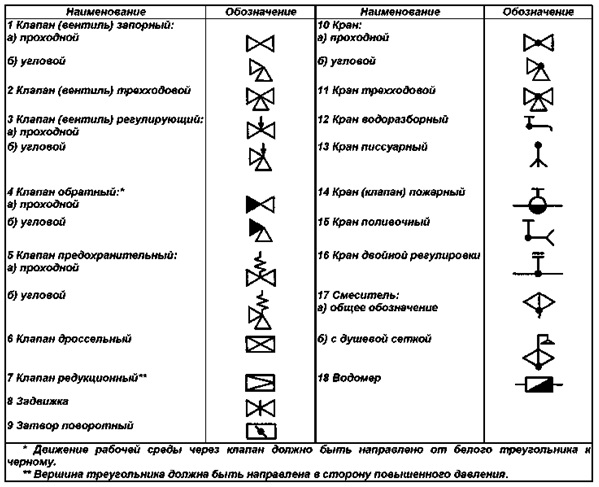

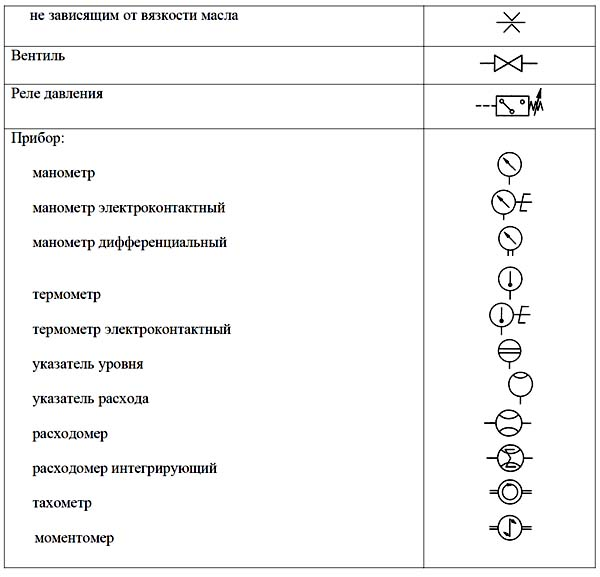

Ниже приведены основные условные обозначения трубопроводной арматуры:

трубопроводная арматура

Как обозначается шаровой кран на схеме? — Короли Воды и Пара на vc.

ru

{«id»:13900,»url»:»\/distributions\/13900\/click?bit=1&hash=17e57c7001d319d66b9557e63dc7e628f0ef850fed4179726a55b0814e44eb58″,»title»:»\u0412 \u041f\u0438\u0442\u0435\u0440\u0435 \u0437\u0430\u043f\u0443\u0441\u0442\u0438\u043b\u0438 \u043d\u043e\u0432\u044b\u0439 \u043c\u0435\u0442\u043e\u0434 \u043a\u043e\u0440\u0440\u0435\u043a\u0446\u0438\u0438 \u0437\u0440\u0435\u043d\u0438\u044f. \u041e\u043f\u044f\u0442\u044c?! «,»buttonText»:»\u0427\u0442\u043e \u0442\u0430\u043c?»,»imageUuid»:»c66bf4bb-af74-5d14-8df3-493158e1c29c»,»isPaidAndBannersEnabled»:false}

Шаровой кран

848
просмотров

Шаровой или шаровый, вот в чем кран?

Прежде чем перейти непосредственно к теме нашей статьи давайте разберемся с основами:

• Шаровой или шаровый?
• Кран или вентиль?

Шаровой:

Если мы воспринимаем кран, как конструкцию, устройство, деталь – верным к написанию будет вариант — шаровой:

• Большой толковый словарь русского языка. (Гл. ред. С. А. Кузнецов. Первое издание: СПб.: Норинт, 1998.) ШАРОВОЙ, -ая, -ое. 1. к Шар (1 зн.). Ш-ая поверхность. Ш. сегмент, сектор. 2. Имеющий форму шара; шаровидный. Ш. шарнир. Ш-ая мина. Ш-ая молния (редко встречающаяся форма молнии в виде шара красноватого или ослепительно белого цвета). 3. Имеющий в своей конструкции шаровидные части. Ш-ая мельница. Ш. разрядник. Ш. клапан.
• Русское словесное ударение. Словарь нарицательных имён. (Автор М. В. Зарва. Печатное издание М.: ЭНАС, 2001.) шаровόй (к шар).

Шаровый:

Если рассматривать кран с точки зрения цветовой характеристики, без учета конструктивных особенностей, то в данном случае верным к написанию будет вариант – шаровый:

• Большой толковый словарь русского языка. (Гл. ред. С. А. Кузнецов. Первое издание: СПб.: Норинт, 1998.) ШАРОВЫЙ, -ая, -ое. Серо-дымчатый. Ш. цвет. Ш-ая краска (изготовленная из белил, мела и сажи).
• Русское словесное ударение. Словарь нарицательных имён. (Автор М. В. Зарва. Печатное издание М.: ЭНАС, 2001.) шаровый (серый цвет).

Основное различие между краном и вентилем заключается в возможности или не возможности регулировать напор рабочего потока, вентилем можно, а краном нельзя.

Шаровой кран

Обозначение шарового крана на схеме

В наших статьях, мы частично рассматривали данный вопрос, применительно к регулирующим и запорным клапанам, конденсатоотводчикам. Проходите по указанным ссылкам и ознакамливайтесь с материалом. Касаемо обозначения шарового крана на схеме, необходимо обратиться к ГОСТ 2.781-96 «Аппараты гидравлические и пневматические, устройства управления и приборы контрольно-измерительные» в котором присутствует следующие обозначение:

Шаровой кран

Вышеуказанный стандарт был переработан на ГОСТ 21.205-2016, который устанавливает условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения. Обозначение шарового крана:

Шаровой кран

Шаровой кран, особенности, достоинства и недостатки

Шаровой кран — разновидность трубопроводного крана, запирающий или регулирующий элемент, которого имеет сферическую форму.

Краны шарового типа появились в начале прошлого века. Конструкция, проходящая постоянную модернизацию, как результат появление разновидности отвечающей за изменение направления потока и имеющей три входа — трехходовые шаровые краны.

Краны выгодно выделяются на фоне остального запорно-регулирующего оборудования благодаря:

• отличной герметичности;
• высокой надежности;
• быстрому регулированию и компактности;
• простоте конструкции и управления;
• длительному сроку службы;
• прямой проточной части, без поворотов и значительных сужений потока;
• возможности работы с загрязненными, вязкими жидкостями, смесями, суспензиями.

Минусами и негативными факторами, ограничивающими применение шаровых кранов, являются:

• повышенный износ при неполном перекрытии кранов;
• сложность или невозможность замены уплотнений шара;
• резкое изменение проходного сечения, и как следствие возможность создания гидроударов.

Рассматриваемый в статье вид арматуры, шаровые краны, очень популярен среди покупателей. Рынок сантехники отслеживает ситуацию и реагирует на тенденцию повышенного спроса. Результат – появление в продаже огромного количества шаровых кранов различной модификации и качества.

Наши специалисты помогут вам в подборе оборудования, доверять безопасность собственных инженерных систем следует только профессионалам и шаровым кранам с официальной гарантией от производителя.

Если у Вас остались вопросы, мы будем рады Вам помочь. С нами можно связаться любым удобным способом:

По почте: [email protected]

По телефону: +7 (343) 288-35-54 или WhatsApp

Подписывайтесь на наш Телеграм канал, там всегда много полезного и интересного.
