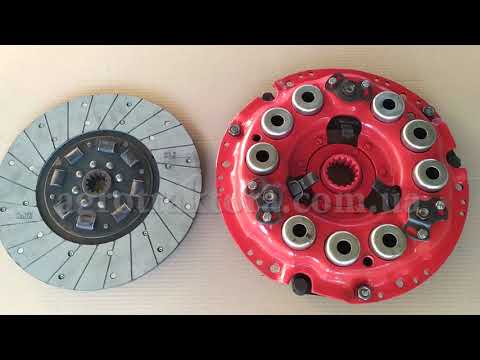

Муфта сцепления тракторов МТЗ-80, МТЗ-82 и ее детали

_______________________________________________________________________________________________

На маховике 1 дизеля установлена сухая
однодисковая муфта сцепления постоянно-замкнутого типа (см. рис 1).

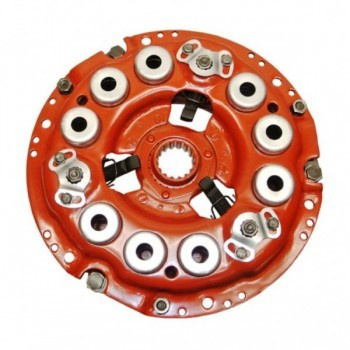

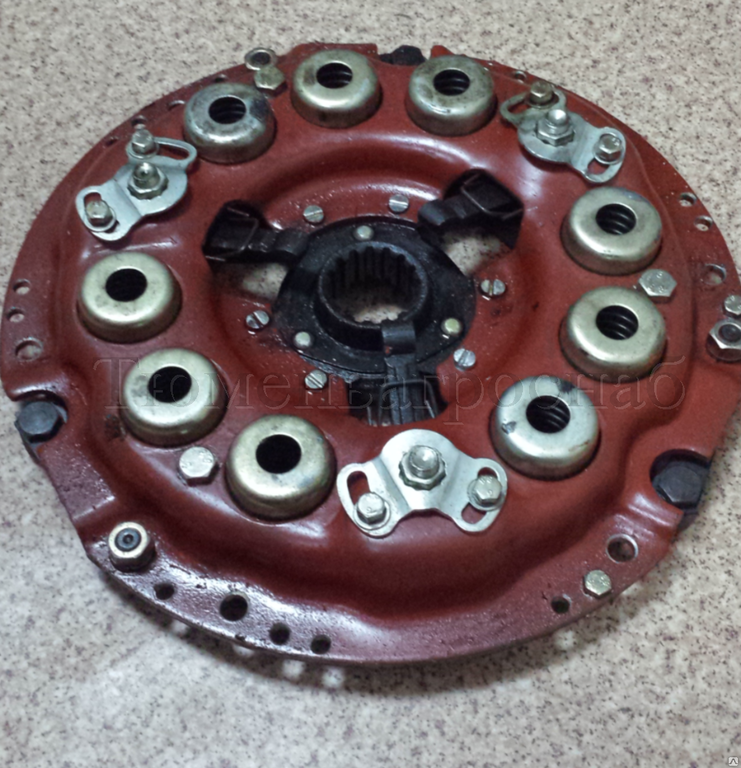

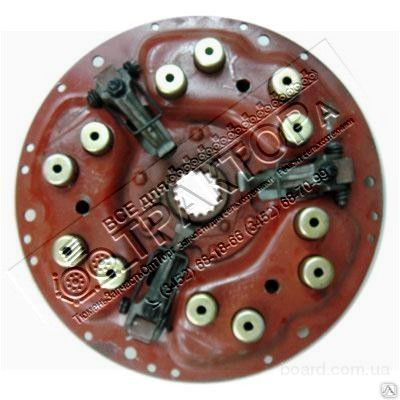

Ведущей частью муфты сцепления являются маховик
1 и нажимной диск 3.

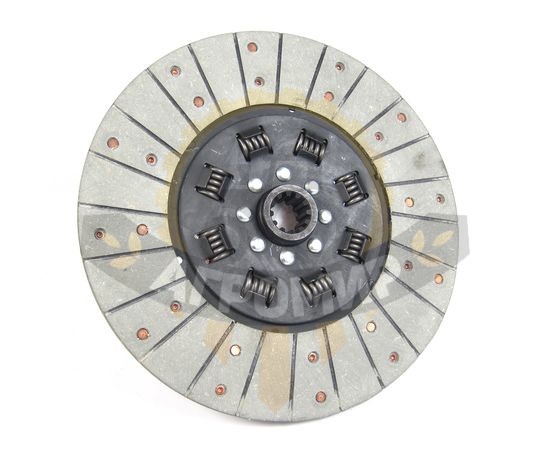

К ведомой части сцепления относится ведомый
диск 2 с гасителем крутильных колебаний 8, установленный на силовом
валу 6.

Необходимое усилие прижатия трущихся
поверхностей ведущей и ведомой частей обеспечивается девятью
основными пружинами 21 и шестью дополнительными пружинами 20, если
по заказу в муфте сцепления установлен ведомый диск 2 с
металлокерамическими накладками, то в этом случае дополнительные
пружины 20 не устанавливаются.

Рис.1 Муфта сцепления трактора
МТЗ-80, МТЗ-82

1 – маховик; 2 – диск ведомый; 3 – диск
нажимной; 4 – вал привода ВОМ; 5 – ступица; 6 – вал силовой; 7 –
втулка плавающая; 8 – гаситель крутильных колебаний; 9 – рычаг
отжимной; 10 – диск опорный; 11 – вилка; 12 – гайка; 13 – стопорная
пластина; 14 – подшипник; 15 – кронштейн отводки; 16 – отводка; 17 –
вилка выключения; 18 – валик управления; 19 – стакан; 20 – пружина
нажимная; 21 – пружина нажимная; 22 – шайба изолирующая.

Между плавающей втулкой 7 (рис 1), связанной с валом привода ВОМ 4,
и опорным диском 10 установлены эластичные элементы. Включение и
выключение сцепления производится отводкой 16 с выжимным подшипником
14, перемещающейся по кронштейну 15.

Вилка 17 отводки с валиком 18
связаны тягой с педалью сцепления. Смазка выжимного подшипника 14
осуществляется через пресс-масленку, ввинченную в цапфу отводки.

Регулировка свободного хода педали муфты сцепления МТЗ-80,
82 и длины блокировочной тяги тормозка

— Проверяйте свободный ход педали через каждые 500 ч работы
трактора.

— При работе трактора свободный ход педали вследствие износа
фрикционных накладок постепенно уменьшается.

— Допустимое уменьшение — до 30 мм, после этого требуется
регулировка.

Регулировку
управления муфтой сцепления МТЗ-80, 82 и тормозка производите
одновременно и выполняйте в следующей последовательности:

— Перед проверкой свободного хода педали освободите ее от
воздействии пружины сервоустройства, для чего заверните болт 6 до
упора в кронштейн 8 (рис. 2).

— При правильно отрегулированном управлении тормозком пружина 14
тяги 13 при включении сцепления должна дополнительно сжиматься на
3-4 мм.

Рис. 2. Управление муфтой сцепления МТЗ-80, 82

1 — стержень подушки; 2,7, 17 — болт; 3 — педаль сцепления; 4 — ось;
5, 14 — пружина; б — болт упорный; 8 — кронштейн; 9, 13, 19 — тяга;
10, 12, 20 — вилка; 11, 16, 18 — рычаг; 15 — контргайка.

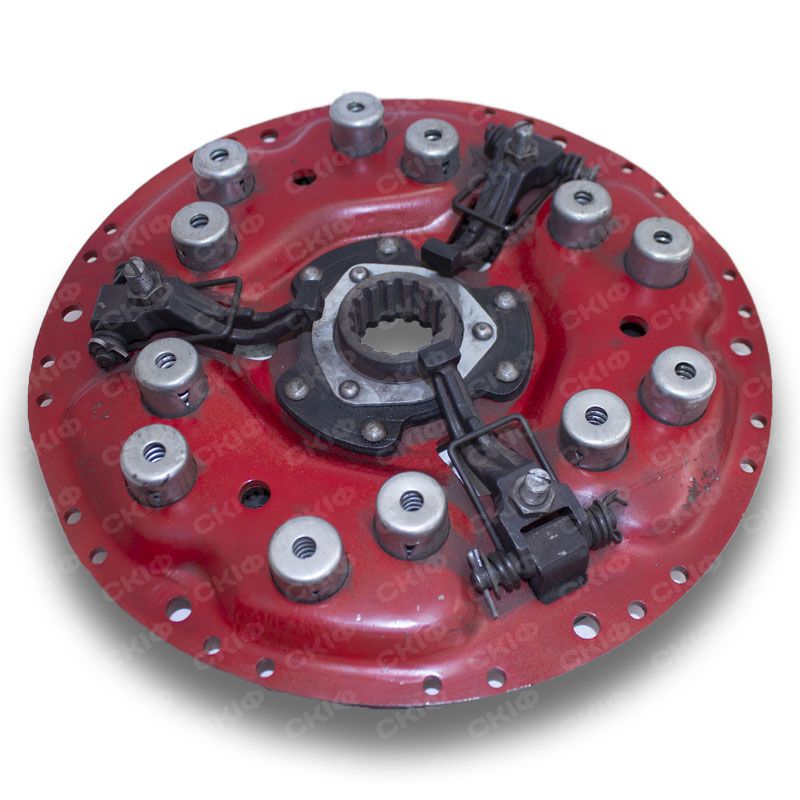

Регулировка положения отжимных рычагов сцепления МТЗ-80, 82

После установки муфты сцепления на маховик и снятия
технологических болтов произведите регулировку положения отжимных
рычагов при помощи специальной оправки, которая базируется по
внутреннему диаметру шлицевой ступицы опорного диска с упором в
торец ступицы.

На оправке имеется торцевая поверхность для упора отжимных рычагов.
Размеры оправки указаны.

При помощи регулировочных винтов подведите
отжимные рычаги до упора в торец
оправки и надежно законтрите регулировочные винты контргайками.

При этом обеспечивается расстояние 0,1 мм от поверхности контакта
рычагов с выжимным подшипником до торца ступицы опорного диска.
Разность этого размера для рычагов одной
муфты не должна превышать 0,3 мм.
