Ведущие мосты и колесная передача
Ведущие мосты и колесная передача

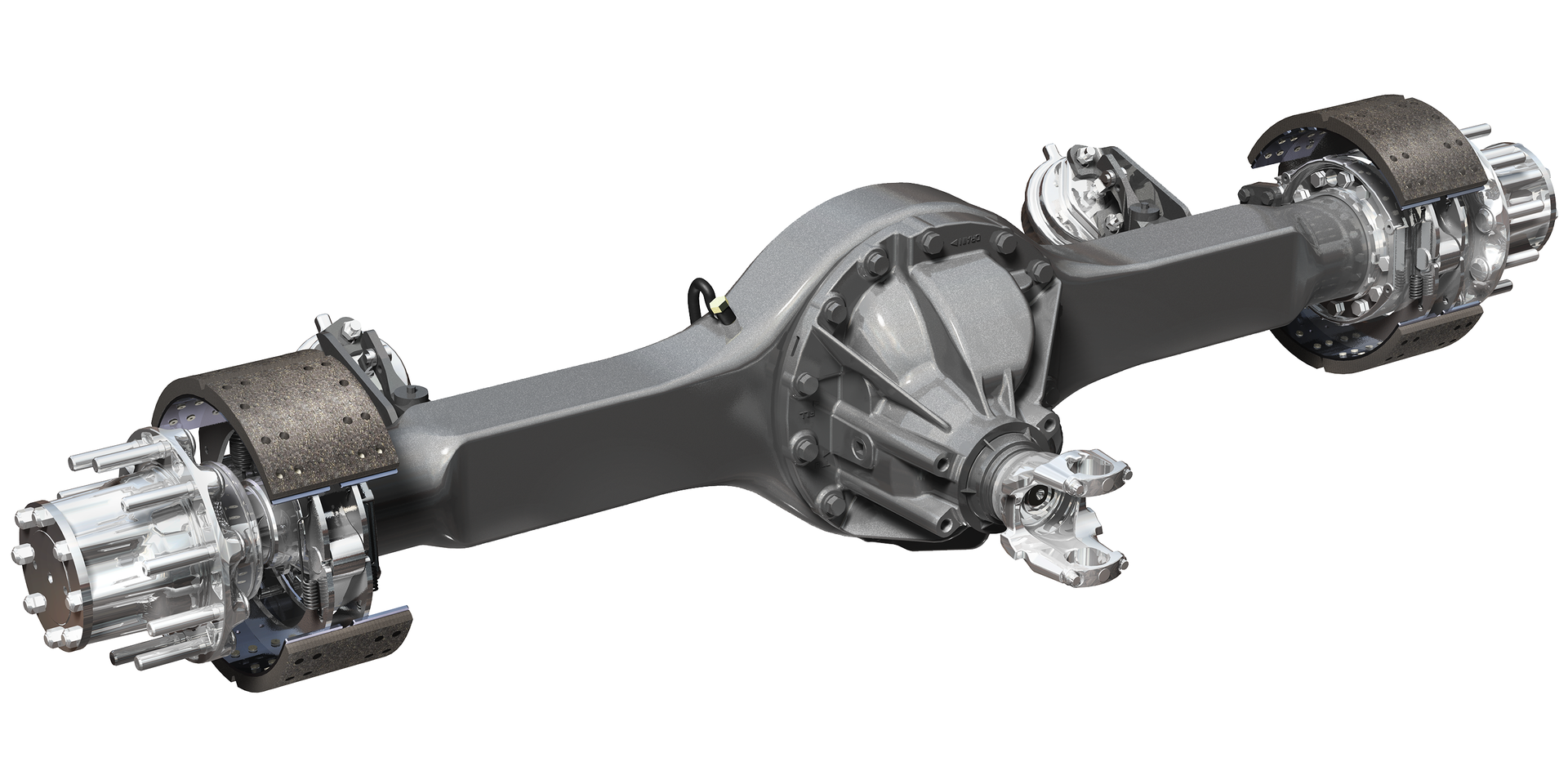

Ведущий мост представляет собой жесткую пустотелую балку, состоящую из трех основных элементов: двух полуосевых рукавов и средней части — картера, в котором размещена главная передача с дифференциалом. В полые рукава балок запрессованы стальные трубчатые кужуха полуосей, которые служат для установки ступиц колес. По способу изготовления балки ведущих мостов различают на литые и штам-пованно-сварные. У большинства автомобилей и автобусов балки задних ведущих мостов состоят из двух стальных штампованных половин, сваренных между собой.
Устройство и взаимодействие главной передачи, дифференциала и узлов привода задних колес рассмотрим на примере ведущих мостов автомобилей и автобусов с различными колесными формулами.
Ведущий мост автомобиля ЗИЛ-130 (рис. 14.33). Главная передача заднего моста этого автомобиля двойная с общим передаточным числом 6,32. Она состоит из пары конических зубчатых колес со спиральными зубьями и пары цилиндрических косозубых колес.
Ведущая коническая шестерня изготовлена за одно целое с валом и соединена с карданной передачей с помощью фланца. Она вращается в роликоподшипниках, установленных в корпусе, прикрепленном болтами к картеру главной передачи. Масло для смазывания подшипников ведущей шестерни поступает по желобу, отлитому в картере.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Ведомое коническое зубчатое колесо крепится к фланцу промежуточного вала, с которым как заодно целое изготовлена ведущая цилиндрическая шестерня. Прокладки между катером главной передачи и корпусом служат для регулировки зацепления зубьев ведущей шестерни и ведомого зубчатого колеса.
К корпусу крепится крышка подшипника с сальником. Между крышкой и корпусом подшипника установлена уплотнительная прокладка, а между втулкой фланца/и роликоподшипником — шайба. Между роликоподшипниками расположены распорная втулка и два шлифованных стальных кольца для регулировки подшипников.
Промежуточный вал установлен на конических ролико-подшипниках, расположенных в крышках картера. Для регулировки подшипников и положения ведомого конического колеса относительно оси ведущей шестерни под крышки подложены прокладки. Ведомое цилиндрическое зубчатое колесо жестко соединено с двумя чашками 20 и 23 коробки дифференциала, в которых находятся полуосевые конические зубчатые колеса. Полуоси, размещенные в балке заднего моста, внутренними концами установлены в шли-цевых отверстиях полуосевых зубчатых колес.
Коробка дифференциала вращается на конических роликоподшипниках, закрытых крышками. Эти подшипники регулируют при помощи гаек. Между чашками дифференциала помещена крестовина, на шипах которой сидят сателлиты, находящиеся одновременно в зацеплении с полуосевыми зубчатыми колесами. Для уменьшения трения под полуосевые зубчатые колеса и сателлиты установлены опорные шайбы из низкоуглеродистой стали.
При работе главной передачи усиление от ведомого зубчатого колеса передается коробке дифференциала, а через нее — на крестовину и сателлиты.
Последние, находясь в зацепление с полуосевыми зубчатыми колесами, обеспечивают вращение полуосей.
Полуоси. Передача крутящего момента от дифференциала к ведущим колесам происходит при помощи полуосей. Каждая полуось внутренним концом со шлицами, на которых сидит полуосевая шестерня, установлена в коробке дифференциала. На наружном конце полуоси имеется фланец для крепления при помощи шпилек к ступице колеса. Кроме крутящего момента УИК, действующего на плече RK (радиуса колеса), полуоси могут воспринимать изгибающие моменты от сил, действующих при движении автомобиля.
Рис. 1. Ведущий мост автомобиля ЗИЛ-130
Крутящий момент от полуоси к ступице ведущего колеса передается через подшипниковый узел. В зависимости от расположения подшипников этого узла относительно кожуха, в котором находятся полуоси, различны и нагрузки, действующие на них. В связи с этим полуоси разделяются на два основных типа: полуразгруженные и полностью разгруженные.
Пол уразгру женной полуосью называется полуось, которая опирается на шарикоподшипник, расположенный внутри ее кожуха.
Такая полуось не только передает крутящий момент, скручивающий ее, но и воспринимает изгибающие моменты.
Полностью разгруженной называется полуось , разгруженная от изгибающих моментов и передающая только крутящий момент. Это достигается тем, что ступицу колеса устанавливают на кожухе полуоси на двух широко расставленных роликоподшипниках, в результате чего изгибающие моменты воспринимаются кожухом, а полуоси передают только крутящий момент.
На всех легковых автомобилях, автобусах особо малого класса и на многих грузовых автомобилях особо малой и малой грузоподъемности устанавливают полуразгруженные полуоси. На всех грузовых автомобилях средней и большой грузоподъемности, а также автобусах среднего и большого классов устанавливают полностью разгруженные полуоси.
Рис. 2. Схемы полуосей:
а — полуразгруженной; б — полностью разгруженной
В качестве примера полностью разгруженной полуоси на рис. 3, а показан привод задних ведущих колес автомобиля ЗИЛ-130 в сборе с полуосью.
Для установки полуосей и ступиц ведущих колес к торцевой части балки заднего моста приварены стальные трубы, являющиеся кожухами полуосей. На обработанные шейки кожухов посажены два конических роликоподшипника. Наружные кольца этих подшипников запрессованы в гнезда ступицы колеса.
Установленная на подшипниках ступица закрепляется регулировочной гайкой с замочной шайбой и контргайкой, которая зажимает сальник, препятствующий попаданию смазочного материала в ступицу из картера заднего моста. Для предотвращения вытекания его из ступицы и попадания ее в тормозной барабан на трубе размещен сальник. Фланец полуоси крепится к ступице с помощью шпилек и гаек. Для повышения надежности крепления полуосей на каждой шпильке установлены конусные разжимные втулки, при помощи которых достигается беззазорное соединение фланца полуоси на шпильках. В результате этого при передаче крутящего момента одновременно работают все шпильки.
На фланце ступицы с помощью шпилек крепится тормозной барабан, а с другой стороны на
этих же шпильках с помощью гаек крепятся диски колес.
Внутри тормозного барабана расположен разжимной кулак, воздействующий при торможении на колодки с приклепанными к ним фрикционными накладками.
В рассмотренной конструкции узла привода ведущего колеса полуось воспринимает только крутящий момент, а подшипники ступицы, расположенные симметрично относительно средней плоскости колеса, воспринимают изгибающие моменты : и передают их на балку, разгружая при этом полуось.
Аналогичную конструкцию узла привода ведущих колес имеют и грузовые автомобили ГАЗ-53-12, ГАЗ-52-04.
Типичным примером конструкции привода ведущих передних колес является привод к управляемым колесам автомобиля ГАЗ-66-11. Передний мост этого автомобиля, оставаясь управляемым, в то же время передает крутящий момент передним ведущим колесам. Такие мосты часто называют комбинированными (одновременно управляемые и ведущие). Так же как и задний мост, ведущий передний мост состоит из главной передачи, дифференциала и полуосей. У такого моста внешняя часть кожуха полуоси заканчивается сферическими чашками, являющимися опорами поворотной цапфы.
Шкворень поворотной цапфы изготовлен в виде двух шипов, приваренных к сферической чашке. На шипах установлены конические роликоподшипники, которые закрывают крышками. Верхняя крышка одновременно является и рычагом полой поворотной цапфы. Учитывая, что крутящий момент от дифференциала к ступицам колес должен передаваться под изменяющимися углами, полуось изготовлена как одно целое с внутренней вилкой, а вал, на котором установлена ступица колеса, изготовлен совместно с наружной вилкой.
Рис. 3. Привод к ведущим колесам автомобиля:
а — ЗИЛ-130; б — ГАЗ-66-11
Внутренняя вилка соединена с наружной вилкой карданным шарниром равных угловых скоростей шарикового типа, который обеспечивает одинаковые скорости вращения вилок независимо от угла управляемых колес. На шлицах вала установлен фланец, прикрепленный к ступице шпильками. Ступица колеса вращается на двух конических роликовых подшипниках, установленных на поворотной цапфе.
Колесная (бортовая) передача. На автобусах ЛиАЗ-677М, ЛАЗ-4202 и автомобилях семейства МАЗ задний ведущий мост имеет двойную разнесенную главную передачу, которая состоит из центральной (главной) передачи и колесных редукторов, расположенных в ступицах задних колес.
Применение колесных редукторов, или, как их часто называют, бортовой передачи, позволяет разгрузить дифференциал и полуоси, уменьшить габаритные размеры моста и увеличить дорожный просвет автомобиля.
Центральная передача состоит из пары конических зубчатых колес со спиральными зубьями и межколесного дифференциала.
Колесный редуктор автобуса ЛиАЗ-677М выполнен в виде прямозубых цилиндрических зубчатых колес с внешним и внутренним зацеплением (планетарного типа). Он включает в себя полностью разгруженную полуось, ведущую (солнечную) шестерню, шестерни-сателлиты, оси, водило и коронное зубчатое колесо.
Крутящий момент полуосью подводится к ведущей шестерне и передается трем шестерням-сателлитам, установленным на осях, концы которых запрессованы в отверстие водила. Водило при помощи шпилек крепится к ступице колеса, вращающегося на шарико и роликоподшипниках. В бортовой передаче такого типа крутящий момент на ступицу колеса передается через водило, а коронное зубчатое колесо является застопоренным зубчатой опорой, которая неподвижно соединена с цапфой.
На автомобилях МАЗ-500А, МАЗ-5335 применяют колесный редуктор с застопоренным водилом. Он состоит из ведущей (солнечной) шестерни, установленной на шлицах наружного конца полуоси, трех шестерен-сателлитов с осями и коронного колеса с внутренними зубьями.
Коронное колесо является ведомым элементом передачи и прикреплено винтами к ступице колеса. Водило состоит из двух чашек: наружной и внутренней, соединенных между собой болтами. Оно посажено на конец кожуха полуоси и связано с ним шлице-вым соединением, поэтому не вращается (застопорено).
Рис. 4. Колесная передача автобуса ЛиАЗ-677М
Крутящий момент от дифференциала центральной передачи подводится к полуоси У, а от нее — к ведущей (солнечной) шестерне редуктора. От ведущей шестерни крутящий момент передается на три шестерни-сателлиты, которые вращаются на осях в сторону, противоположную направлению вращения ведущей шестерни. От сателлитов крутящий момент передается ведомому (коренному) зубчатому колесу, а от него к ступице колеса.
Рассмотренная колесная передача с застопоренным водилом представляет собой зубчатую передачу с промежуточными шестернями (три шестерни-сателлита). Передаточное число такой передачи равно отношению чисел зубьев коронного колеса и солнечной (ведущей) шестерни и обычно находится в пределах 1,4—1,5.
Рис. 5. Колесная передача автомобилей семейства МАЗ
—
На некоторых автомобилях, например МАЗ-500, применяют разнесенную двойную главную передачу. В этом случае вторая пара зубчатых колес находится в приводе к каждому из ведущих колес и получила название колесной или бортовой передачи.
Она выполнена в виде планетарного шестеренчатого редуктора. Ведущая (солнечная) шестерня установлена на полуоси и находится в зацеплении с тремя шестернями-сателлитами. Оси сателлитов установлены в неподвижном стакане, выполняющем роль водила и состоящем из внутренней и наружной чашек, которые соединены между собой болтами. Ведомая шестерня, имеющая внутренние зубья, крепится к ступице ведущего колеса.
Передаточное число такой передачи обычно составляет 1,4—1,5. Применение колесных передач позволяет уменьшить габариты главной передачи, увеличить дорожный просвет и снизить нагруженность дифференциала и полуосей.
Читать онлайн «Грузовые автомобили. Ведущие мосты» – Литрес
Общие сведения
Передний ведущий мост применяется в автомобилях повышенной проходимости. Он состоит из картера, главной передачи, дифференциала и полуосей. Если передний ведущий мост имеет управляющие колеса, то крутящий момент от дифференциала к ступицам колес должен передаваться под изменяющимся углом и полуоси выполняют расчлененными на две части. Между двумя частями полуоси установлен кардан равных угловых скоростей.
Приводной вал размещен внутри полой поворотной цапфы на бронзовой втулке. На конце приводного вала сделаны шлицы, которые входят во втулку фланца, соединенную шпильками со ступицей колеса. Ступица установлена на полой поворотной цапфе на двух роликовых конических подшипниках.
Поворотная цапфа со ступицей установлена на конических подшипниках в разъемном корпусе на шипах шкворней, приваренных к сферической чашке кожуха полуоси. Зазор в подшипниках устраняется регулировочными прокладками под крышками, закрепляющими подшипник в гнездах.
Главная передача
Главная передача представляет собой редуктор, уменьшающий частоту вращения ведущих колес по сравнению с карданным валом.
У заднеприводных автомобилей главная передача конструктивно соединена с ведущим мостом. Ведущим мостом называют мост, агрегаты и механизмы которого передают крутящий момент от коробки передач колесам. Ведущий мост состоит из: картера (корпуса), главной передачи, дифференциала и полуоси. На автомобиле, валы, приводящие в движение колеса, размещены по отношению к оси автомобиля и карданному валу под углом 90 градусов. Чтобы увеличить крутящий момент после коробки передач и передать его под прямым углом применяют главную передачу. Главная передача выполнена в виде пар шестерен, как одной, так и двух./86cf969440ceee5.s.siteapi.org/img/173d231069b8f0f3f067d3e7f4502fdc5fb4f0d6.jpg)
Обычно коническая пара состоит из зубчатых шестерен и зубчатых колес. Зубчатая шестерня является ведущей, а зубчатое колесо – ведомым. В двойной главной передаче соединение состоит из одной пары конических шестерен и одной пары цилиндрических шестерен. Главная передача, состоящая из одной пары конических шестерен, называется одинарной, а из двух пар шестерен – конической и цилиндрической – двойной.
Коническая передача позволяет передать крутящий момент от двигателя к задним колесам под прямым углом, а различные передаточные числа –снизить обороты и увеличить крутящий момент. Передаточные числа главных передач автомобилей следующие: ЗИЛ-130 – 6,32, ГАЗ-53А – 6,83,, КамАЗ – 7,22, 6,53; 5,94; 5,43. Передаточные числа 7,22 и 6,53 предназначены для автомобилей в составе автопоезда и седельных тягачей, а передаточные числа 5,94 и 5,43 – для одиночных автомобилей.
Рассмотрим главную передачу на примере автомобиля ГАЗ-53А. В автомобиле используют одинарную главную передачу. Одинарная главная передача может быть как обычной, так и гипоидной (передача с коническими шестернями со скрещивающими непересекающимися осями).
Ось ведущей шестерни опущена относительно оси ведомой шестерни, что снижает центр тяжести и повышает устойчивость автомобиля.
Рис. Главная передача. А – обычная передача, б – одинарная гипоидная. В – двойная, 1 –ведущая шестерня с валом, 2 – ведомая коническая шестерня, 3 – промежуточная шестерня, 4 – промежуточная цилиндрическая шестерня с валом, 5 – ведомая цилиндрическая шестерня, 6 – дифференциал.
Главная передача состоит из ведущей малой конической шестерни 1, выполненной вместе с валом, ведомой – большой конической шестерни 2. Вал малой конической шестерни 1 установлен на двух конических и одном цилиндрическом роликовых подшипниках. Ведомая шестерня 2 и ведомая шестерня 5, изготовленные в виде съемных венцов, прикреплены к коробке дифференциала 6 болтами или заклепками. Во время движения автомобиля ведущий вал вместе с малой конической шестерней приводит в движение ведомую шестерню. Ведомые шестерни вращаются вместе с коробкой дифференциала на конических роликовых подшипниках, закрепленных в гнездах картера заднего моста.
