На складах с большой высотой расположения стеллажей и высокой производительностью наиболее оптимальным является применение кранов-штабелеров, которые по сравнению с другими подъемно-транспортными машинами имеют ряд преимуществ. Краны-штабелеры позволяют наиболее экономно использовать складскую площадь вследствие уменьшения ширины проходов и увеличения высоты складирования. Согласно ГОСТ 16553-88 различают две основные конструкции кранов-штабелеров – мостовые и стеллажные. Для мостовых кранов-штабелеров ширина проходов может не превышать 1,5 м, а для стеллажных кранов-штабелеров — 1..1,3 м. Высота складирования для стеллажных кранов-штабелеров может составлять 30 м и более. Краны-штабелеры создают широкие возможности для наиболее полной механизации и автоматизации подъема, транспортировки и складирования грузов, обеспечивая при этом доступность грузов и быстроту нахождения и доставки грузов.

Стеллажный кран-штабелер состоит из опорной тележки, которая передвигается по рельсам, уложенным на полу, одной или двух колонн, вертикально установленных на тележке, и каретки с грузозахватным устройством, которое перемещается по колоннам. По способу управления краны-штабелеры могут быть с ручным управлением (с пульта дистанционного управления) или из кабины оператора, полуавтоматическими, автоматическими.

1. Колонна
2. Тележка
3. Каретка
4. Грузозахватное устройство (подъемная платформа)
5. Кабина оператора
6. Верхняя направляющая с роликами
7. Механизм подъема
8. Механизм передвижения крана
9. Шкаф управления

При работе стеллажный кран-штабелер обеспечивает скорость от 1.5 м/с до 3,5 м/с, а скорость подъема груза и выдвижения грузозахватного органа варьируется от 0,1 м/с до 0,65 м/с. Грузоподъемность кранов-штабелеров зависит от типа груза и составляет от 150 до 1200 кг. Проектирование кранов-штабелеров выполняется согласно ГОСТ 28710-90.

Высокая производительность стеллажного крана-штабелера, обеспечивается большими скоростями подъема, выдвижения груза и передвижения крана-штабелера.

Мостовые краны-штабелеры — это конструкции, имеющие одно или – двухбалочный мост, по которому передвигается грузовая тележка, на которой закреплена грузовая колонна. По колонне, способной поворачиваться на 360 градусов, вертикально движется каретка с грузозахватным устройством (вилочным или специальным захватом для поддонов, коробок или рулонов).

Кран-штабелер мостового типа

Это решение особенно эффективно для складов с большим количеством товара, но с малой оборачиваемостью. Краны такого типа позволяют полностью заменить использование вилочных погрузчиков на складе, т.к. имеют возможность работать в нескольких проходах стеллажей. Таким образом, один, или несколько кранов обслуживают весь склад, что позволяет значительно сэкономить на обслуживании складского помещения, обеспечить высокую безопасность труда и избежать тяжелого ручного труда.

Мостовой кран штабелер передвигается по рельсовым путям, проложенным на строительных конструкциях здания склада, расположенных над последним рядом стеллажей, возможно размещение на стеллажи или на собственных опорах.

Размещение крана-штабелера мостового типа на стеллажах

Размещение крана-штабелера мостового типа на строительных конструкциях здания склада

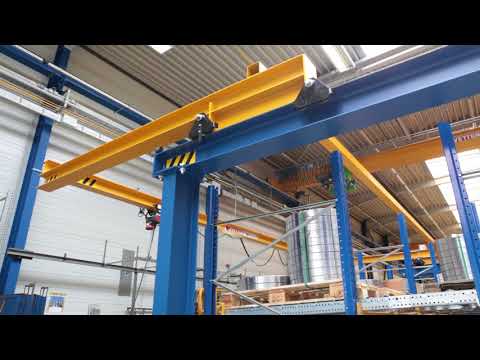

Размещение крана-штабелера мостового типа на собственных опорах

Управление крана-штабелера мостового типа возможно с пола или из кабины оператора, находящейся внизу конструкции, или передвигающейся вместе с грузовой тележкой. В этом случае краны оснащаются системой видеонаблюдения. Возможны варианты полуавтоматического или полностью автоматического управления краном.

Автоматизированный складской комплекс с автоматическими кранами-штабелерами отличается высокой производительностью и эффективностью, превосходя более чем на 20% по этим параметрам классические складские системы, использующие напольные узкопроходные штабелеры или комисcионеры, а также вилочные погрузчики.

Реализованные проекты:

Компания МИГ

Технические характеристики

• Грузоподъемность – 160 кг.
• Скорость передвижения крана – 80 м/мин
• Скорость передвижения каретки (подъема) – 12 м/мин
• Высота подъема (по площадке кабины) – 6835 мм
• Длина пути – 25 м.
• Управление из кабины посредством джойстика.

Стеллажный кран-штабелер для комплектации со стеллажей.

Кран-штабелер применяется для размещения грузов в ячейки стеллажа и комплектации заказов оператором из кабины

Компания ЗАО «Связьстройдеталь»

Автоматизированный склад для хранения штампов с краном-штабелером мостового типа

Мостовой кран-штабелер в Москве | БТ Кран

КАТАЛОГ

Наши преимущества:

• являемся производителями
• более 20 лет на рынке
• короткие сроки изготовления (возможно изготовление за один день)
• выполнено более 10 000 заказов
• производим более 50 кранов в месяц

Опросные листы

Опросный лист кран-штабелеры

Наша продукция

Расчет расстояний между городами

Откуда:

Куда:

(на ATI. su)

Кран-штабелер – оборудование специального назначения, которое применяется на складах и отличается отсутствием гибкого подвеса груза. Вместо него используется специальная вертикальная колонна поворотного типа. Устройство устанавливается на рельсы, что обеспечивает удобство при перемещении по территории склада. Среди преимуществ автоматических кранов-штабелёров можно отметить:

• Компактность и маневренность. Оборудование работает, в том числе, в стесненных условиях, например, в узких проходах и на небольших складах, отлично выполняет задачи на ограниченной площади.

• Разнообразие моделей. В каталоге Люберецкого кранового завода «БТ Кран» представлено несколько видов техники, что позволяет подобрать и купить подходящий вариант в зависимости от поставленных целей и задач, особенностей помещения, где она будет работать и цены оборудования.

• Надёжность. Конструкция устойчива к перепадам температур, повышенной влажности и другим негативным воздействиям окружающей среды, отличается прочностью и длительным сроком эксплуатации.

• Мощность. Кран легко справится с задачей по подъёму и перемещению грузов, как на паллетах, так и без них.

Использование мостового электрического крана-штабелера увеличивает производительность труда и ускоряет процесс перемещения грузов. Он экологичен за счёт питания от электросети, безопасен, а управление можно осуществлять из кабины или при помощи пульта.

Кран-штабелёр мостового типа

Кран-штабелёр узкопроходный

Скачать инструкцию по охране труда для Оператора крана-штабелера


Краны-штабелеры

Что такое краны-штабелеры?

Кран-штабелер — это тип мостовой крановой системы, в которой используется неподъемное устройство для обработки грузов (например, мачта, подвешенная к мостовой тележке и оснащенная вилами или захватом). Помимо грузозахватного устройства основными компонентами системы являются направляющие рельсы, система электроснабжения и система передачи/управления данными. Вместе они позволяют системе перемещаться, подбирать предметы и поднимать/опускать их на объекте. Эти функции делают штабелеры популярным решением для автоматизированных складских и поисковых операций на промышленных и коммерческих складах.

Особенности кранов-штабелеров ACECO

Компания American Crane & Equipment Corporation (ACECO) является ведущим разработчиком и производителем погрузочно-разгрузочного оборудования и систем. Одним из наших основных продуктов являются краны-штабелеры, которые доступны в стандартных и нестандартных вариантах. Основные характеристики включают в себя:

• 4000 фунтов. грузоподъемность
• Совместимость с различными подъемными приспособлениями, тележками и вилами
• Сварная мачта повышенной прочности с возможностью непрерывного вращения на 360°
• Удобная конструкция с четырьмя моторизованными движениями и кнопочным управлением
• Полупроводниковые элементы управления с возможностью изменения скорости для плавного и точного позиционирования
• 4-жильный изолированный проводник для бесперебойного и непрерывного электропитания
• Прожектор на мачте для освещения пола
• Колеса тележки, которые остаются в пределах балок моста для предотвращения потенциального схода с рельсов
• Бортовая кабина оператора, два тормоза подъемника, ограничитель перегрузки подъемника, система фиксации свободного падения подъемника и ножной предохранительный выключатель «оператор на месте» для обеспечения безопасности оператора
• Более узкие проходы, чем у обычных вилочных погрузчиков
• Максимальная устойчивость на высоте, минимальное раскачивание на любой высоте
• Соответствие стандартам и правилам OSHA, NEC и CMAA

Общие области применения кранов-штабелеров

Краны-штабелеры находят применение в широком спектре промышленных и коммерческих погрузочно-разгрузочных операций. Типичные области применения включают:

• Складские помещения и складские помещения. Краны-штабелеры обычно используются на складах и других складских объектах для перемещения товаров, материалов и оборудования внутри и между точками. По сравнению с вилочными погрузчиками и конвейерными системами они гораздо более универсальны, поскольку они менее ограничены размером прохода.
• Оборудование для обработки металлов. Операции по обработке металлов часто включают хранение, транспортировку и заливку расплавленных материалов, что может представлять значительный риск для здоровья и безопасности сотрудников, если не используется надлежащее оборудование. Краны-штабелеры и другие мостовые краны стабильны, долговечны и надежны, что делает их идеальным решением для безопасной транспортировки материалов.
• Производство автомобилей. На предприятиях по производству автомобилей краны-штабелеры используются для подъема, транспортировки и позиционирования автомобильных деталей для различных операций, включая сборку и хранение.
• Средства доставки и логистики. Автоматизированные системы хранения и поиска широко используются на судоходных и логистических предприятиях, особенно на крупных или принимающих/отгружающих большое количество товаров. Краны-штабелеры часто являются ключевым компонентом этих систем.

Краны-штабелеры От ACECO

Краны-штабелеры

— полезный инструмент для промышленных и коммерческих объектов. Поднимая, перемещая и размещая товары, они помогают обеспечить бесперебойную и эффективную работу погрузочно-разгрузочных работ.

Ищете качественные краны-штабелеры для своего предприятия? ACECO здесь, чтобы помочь! Мы являемся вашим экспертом, мастером и партнером по всем вопросам, связанным с погрузочно-разгрузочным оборудованием. Мы можем предоставить вам стандартное или индивидуальное решение, которое подходит именно вам. Чтобы узнать больше о наших предложениях продуктов, свяжитесь с нами сегодня. Чтобы обсудить ваши требования к продукту с одним из наших представителей, запросите предложение.

Обзор приложений | Общие сведения о кранах-штабелерах

21 февраля 2023 г.
Демаг Краны

Пространство для погрузочно-разгрузочных работ огромно. Существует способ или множество способов эффективно справиться практически с любой нагрузкой. Компания Demag известна своими мостовыми подъемными кранами и тельферами, но мы также специализируемся на компонентах для перемещения, которые используются почти во всех проектах по обработке материалов. В этом посте мы говорим о кранах-штабелерах, используемых для погрузочно-разгрузочных работ, и о требованиях, которые могут возникнуть у вас при оценке вашего следующего проекта.

Подъем с помощью крана-штабелера по сравнению с мостовым краном

Кран-штабелер — это мостовое подъемное устройство, используемое на складах и других складских объектах. Эти устройства перемещают товары, материалы и оборудование из одного места в другое. Краны-штабелеры могут использоваться вместе с мостовыми кранами.

Мостовой кран состоит из одной или двух балок, которые перемещаются по подвесному пути и используют лебедку для подъема в зоне крана внизу. Мостовые краны, которые обычно используются в производстве, могут удовлетворить самые разные требования к грузоподъемности. Напротив, краны-штабелеры перемещаются по рельсам на полу к месту. Они представляют собой мачтовую или колонную систему, оснащенную захватами или другими грузоподъемными устройствами для извлечения предмета.

Применение кранов-штабелеров

Краны-штабелеры извлекают компоненты из складских помещений. Эти зоны хранения могут быть расположены на традиционном складе или в другом складском помещении. В приложениях AS/RS краны-штабелеры могут работать рука об руку, извлекая товары с высоких складских стеллажей для транспортировки к месту доставки.

Краны-штабелеры могут использоваться и в других областях: в рулонах бумаги и металла, а также в складских помещениях промышленных штампов. Матрица или рулон извлекаются укладчиком, а затем помещаются на транспортную тележку для доставки в заданное место. Кран-штабелер исключает использование вилочных погрузчиков для выполнения задачи и может исключить оператора, что делает операцию более безопасной.

В автомобильной промышленности краны-штабелеры могут использоваться в различных производственных процессах. Их можно использовать для извлечения штампа на штамповочных заводах, где штампуются компоненты автомобиля. Краны-штабелеры могут быть задействованы для извлечения пресс-форм или даже для заливки расплавленных масс для литья. Вы можете найти кран-штабелер как часть производственного процесса, когда он поддерживает кузов автомобиля, когда на него добавляются компоненты.

Требования к кранам-штабелерам

При оценке требований к вашему крану-штабелеру вы будете оценивать многие этапы своего процесса. Вы будете оценивать диапазон перемещения крана-штабелера, вес собираемого предмета, физический размер собираемого предмета и многое другое. Как и в случае любого подъемного проекта, работа с опытным производителем или дилером гарантирует выполнение ваших требований.

Кран-штабелер для тяжелых или крупногабаритных грузов может иметь одинарную или двойную мачту. Распространенным приложением, требующим двойных колонн, является кран-укладчик поддонов. Это поддерживает грузоподъемность и обеспечивает место для размещения крупногабаритного груза во время транспортировки, поскольку его можно переносить в зоне опоры. Как и в случае с однобалочными и двухбалочными мостовыми кранами, грузоподъемность извлекаемых предметов может диктовать конфигурацию с двумя колоннами.

Более легкие грузы могут быть сконфигурированы как кран-штабелер с одной колонной. Эта конфигурация обычно используется на многих складах, особенно в решениях AS/RS. Кран-штабелер с одной колонной может использовать специальный захват или инструмент для извлечения материала. Специализированные инструменты могут зависеть от отрасли или продукта, например, кран-укладчик, который собирает рулоны бумаги или металлов, или промышленный кран-укладчик для извлечения штампов.

Точное позиционирование крана-штабелера

Вам необходимо определить, насколько точным должен быть кран на каждом этапе процесса. Требуемая точность может зависеть от того, что вы извлекаете, и от того, какой тип захвата или погрузочно-разгрузочного устройства используется.

В конечном счете, точность работы вашего крана-штабелера зависит от используемой комбинации асинхронного двигателя переменного тока и редуктора. Двигатель создает обороты, а коробка передач преобразует эти обороты в крутящий момент. Крутящий момент используется как для движения, так и для торможения. Точность позиционирования создает правильный тормозной момент, поэтому ваш кран-штабелер останавливается в нужном месте с правильным допуском на торможение. Узнайте больше о том, как работает коробка передач, в нашем посте «Основы коробки передач».

Краны-штабелеры извлекают товары на традиционных складах и в других складских помещениях. Краны-штабелеры, обычно используемые в решениях AS/RS и промышленном извлечении штампов и рулонов, адаптируются к вашим строгим потребностям.
