Кран башенный приставной

Устройство и принцип работы Типы башенных кранов

Кран
общего назначения решётчатой конструкции…

…телескопической…

…Кран
для гидротехнического строительства…

…Приставной
кран, прикреплённый к зданию…

…Кран-погрузчик

Основное
назначение башенного крана —
обслуживать территорию строительных
площадок зданий и сооружений, складов,
полигонов, погрузка и разгрузка материалов
с транспорта — при выполнении
строительно-монтажных и погрузочно-разгрузочных
работ.

При
этом башенным краном производятся
рабочие движения: изменение вылета,
подъём стрелы, поворот и передвижение
крана. Изменение вылета стрелы, в
зависимости от её типа, производится
либо подъёмом или опусканием стрелы,
либо перемещением грузовой тележки
вдоль стрелы.

Подъём
грузов осуществляют при помощи грузовой
лебёдки, грузового каната и крюковой
обоймы. Поворотная часть крана вращается
относительно неповоротной при помощи
поворотного механизма. Они связаны
опорно-поворотным устройством (сокр.
ОПУ), которое передаёт вертикальные и
опрокидывающие нагрузки от поворотной
части на неповоротную — ходовую
раму.

Основные
механизмы башенных кранов оснащены
специальными устройствами безопасности,
называемыми ограничителями, которыми
оснащены: механизм подъёма груза,
поворота крана, передвижения грузовой
тележки и подъёма стрелы. Управление
этими механизмами крана осуществляется
крановщиком из кабины управления,
которая, как правило, устанавливается
в верхней части конструкции башни.

Назначение

По
назначению выделяют:

• Краны
  общего назначения:
  для гражданского и промыш­ленного
  строительства.

• Специальные
  краны:
  для промышленного строительства.

• Высотные
  краны:
  самоподъёмные, ползучие и приставные
  краны.

• Краны-погрузчики:
  для складов, баз и полигонов.

Возможность
перемещения

По
возможности перемещения различают:

• Передвижные:
  самоходные и прицепные.

• Стационарные:
  приставные и универсальные.

• Самоподъёмные:
  устанавливаются на каркасе строящегося
  здания.

Тип
ходового устройства

В
качестве ходового устройства в передвижных
башенных кранах применяют:

По
конструктивным особенностям, также
выделяют две группы кранов: «классические»
башенные краны (с оголовком башни) и
безоголовочные. Кроме того,
выпускаются быстромонтируемые
башенные краны,
сборка которых осуществляется в
минимально короткие сроки, без верхолазных
работ и вспомогательной техники.

Описание
и конструкция

Любой
башенный кран состоит из следующих
частей:

Безоголовочный
башенный кран

Для
выполнения основных операций, кран
оснащается
соответствующимимеханизмами: лебёдками, блоками и полиспастами.

Башня
крана общего назначения имеет либо
телескопическую конструкцию, либо
решётчатую, двух типов: поворотную и
неповоротную. При большой высоте она
может быть наращиваемой (сверху) и
подращиваемой (снизу). В качестве
основного грузозахватного органа
применяется крюковая подвеска. Такие
краны, в основной массе, изготавливаются
в передвижном исполнении на рельсовом
полотне, а их конструкция позволяет
быстро осуществлять их монтаж и демонтаж
и дальнейшую транспортировку на другой
объект.

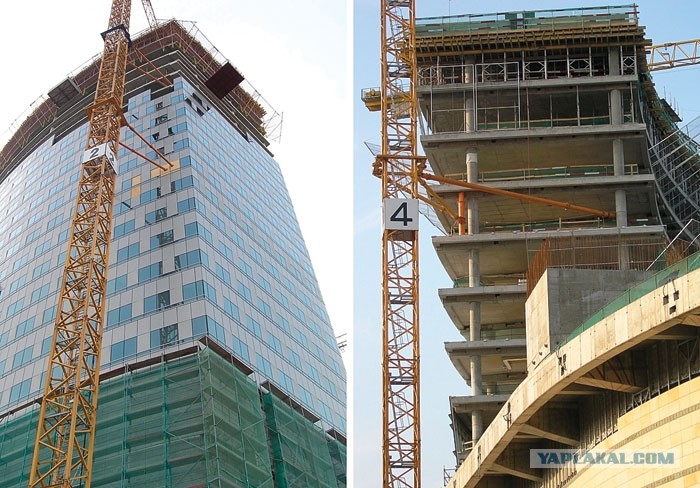

Краны
для высотного строительства выполняются
в приставном исполнении. Конструкция
такого крана опирается на землю и на
каркас возводимого здания (при
помощи оттяжек).

К
кранам для высотного строительства
относят также и самоподъёмные краны,
иногда называемые ползучими. Кран этого
типа устанавливается на конструкциях
возводимого здания, а затем при помощи
собственных механизмов периодически
перемещается вертикально вверх (на один
или несколько этажей) — по мере роста
возводимого зданий. В строящихся
монолитных зданиях самоподъёмный
кран опирается на специальные окна,
предусмотренные в стенах лифтовых
шахт.
При возведении сборных железобетонных зданий,
опорой для крана являются ячейки
(металлического или железобетонного)
каркаса здания. Подъём крана может
осуществляться лебёдкой,
расположенной у основания башни, либо
специальным гидравлическим механизмом
выдвижения. Достоинствами этого вида
башенных кранов являются: возможность
работы на косогорах и в стеснённых
условиях, а также способность обеспечить
строительство здания со сложной
конфигурацией (в плане) одним краном.
Одним из основных ограничений такого
крана (по высоте) является канатоёмкость
лебёдки, а главным недостатком —
трудность демонтажа после завершения
строительства.

Краны-погрузчики выполняются
на базе и с использованием узлов кранов
общего назначения.
