СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469 Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком работы цилиндров двигателя. На двигателе устанавливается батарейная система зажигания УАЗ-469, схема которой приведена на рис. 108, состоящая из катушки зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и выключателя зажигания. Последовательно с катушкой зажигания включается резистор 14 (рис. 109), который автоматически закорачивается при пуске двигателя стартером для увеличения тока разрыва в. Рис. 109. Катушка зажигания УАЗ-469: 1 — крышка; 2 — контактное гнездо; 3 — винт; 4 — зажим низкого напряжения; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — трансформаторное масло; 12 — сердечник; 13 — электротехнический картон; 14 — дополнительный резистор; 15 — керамический держатель; 16 — контактная пружина. Распределитель имеет два прибора: прерыватель Тока низкого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения. Для автоматического изменения угла опережения зажигания имеются центробежный и вакуумный регуляторы. Рис. 110. Распределитель зажигания: 1 — вакуумный регулятор; 2 — неподвижная пластина прерывателя; 3 — крышка; 4 —- ротор; 5 — фильц; б — уголек; 7 — кулачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — муфта; 12 — пружинный держатель штифта; 13 — втулка; 14 — корпус; 15 — грузик; 16 — подшипник; 17 — подвижная пластина прерывателя. Для обеспечения надежности работы системы зажигания производите регулировку зазора между контактами прерывателя. Перед регулированием зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или обгорели, очистите их. Свечи зажигания УАЗ-469. На двигателе применяются неразборные свечи с керамическими изоляторами, подобранными по тепловой характеристике. Регулировку зазора между контактами прерывателя проводите в такой последовательности: 1. Освободите пружинные держатели, снимите крышку распределителя и ротор. 2. Установите кулачок так, чтобы между контактами был наибольший зазор. 3. Проверьте щупом зазор между контактами: щуп должен входить в зазор, не отжимая кулачка. Зазор должен быть в пределах 0,35…0,45 мм (рис. 112). 4. Ослабьте стопорный винт 1 (рис. 113) крепления стойки неподвижного контакта и, вращая регулировочный эксцентриковый винт 2, установите нормальный зазор. 5. Заверните стопорный винт и вторично проверьте зазор между контактами. 6. Установите ротор и закрепите крышку распределителя. После первых 24 000 км пробега автомобиля выньте из обоймы фильц кулачка распределителя и очистите (или срежьте) образовавшуюся на его краю корочку. Рис. 112. Проверка и регулировка зазора между контактами прерывателя. Рис. 113. Винты пластины неподвижного контакта: 1 — стопорный винт; 2 — регулировочный (эксцентриковый) винт. содержание .. 51 52 54 .. |
Сгорел вариатор на уаз 469, ставим новый, машина заводится и глохнет. Снимаем средний провод, машина заводится работает нормально, но очень сильно нагревается вариатор. В чём причина?
08.2013 07:08:18
Краснодар
Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб – в изоляторе.
Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

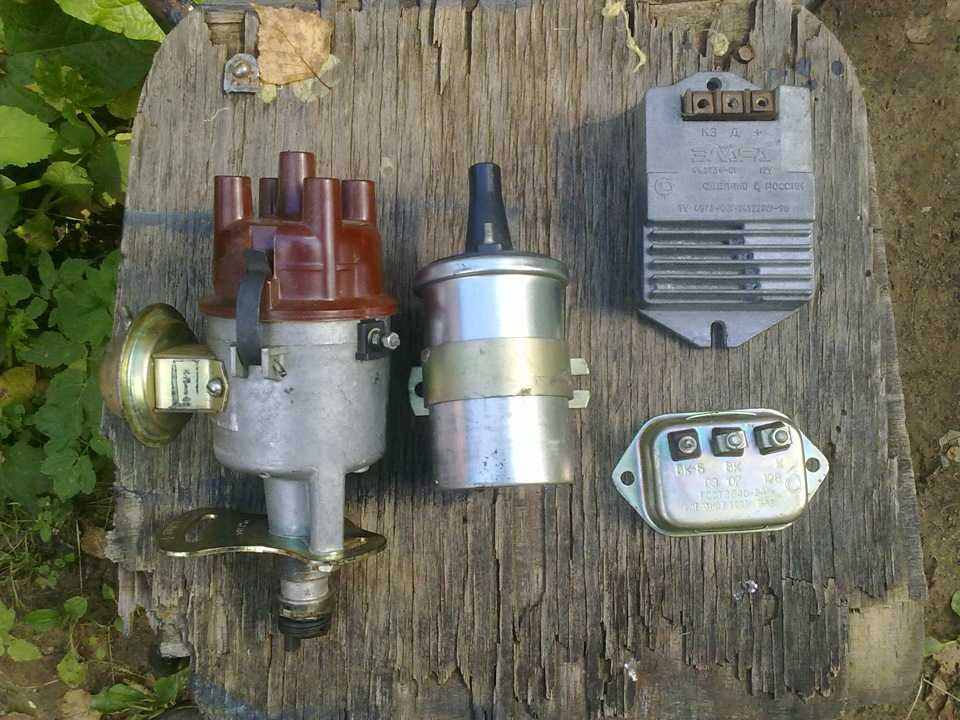

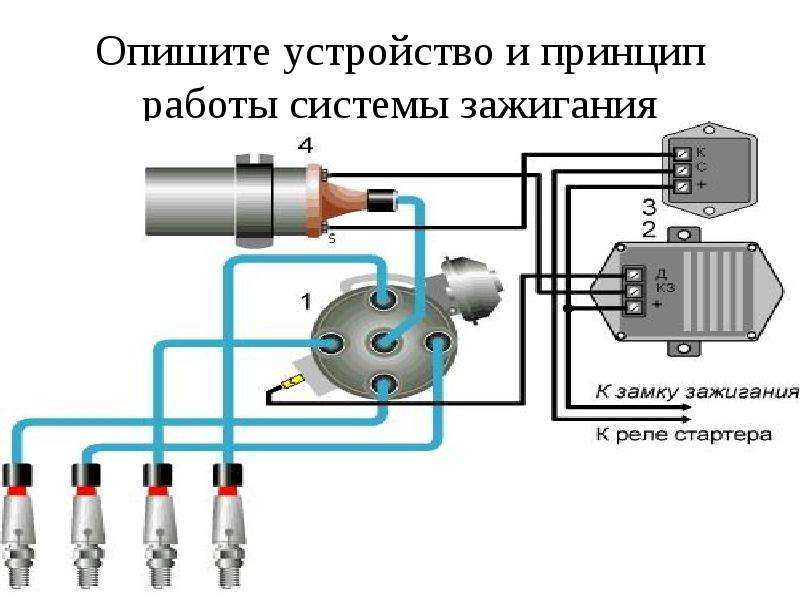

Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.
Оно автоматически замыкается в момент запуска мотора стартером.
первичной цепи. Катушка зажигания (рис. 109) предназначается для получения импульсов высокого напряжения, обеспечивающих пробой искрового промежутка в свечах зажигания. Она состоит из первичной и вторичной обмоток. Первичная обмотка наматывается на вторичную. Катушка имеет сердечник и кольцевой магнитопровод, изготовленные из электротехнической стали.
Кожух заполняется трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла. Во избежание повреждения катушки не оставляйте зажигание УАЗ-469 включенным при неработающем двигателе. Распределитель (рис. 110) предназначается для распределения импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он устанавливается с левой стороны блока цилиндров двигателя и приводится во вращение валиком масляного насоса двигателя. Валик распределителя вращается против хода часовой стрелки (если смотреть со стороны его крышки).
При образовании на свече нагара создается утечка тока, что приводит к уменьшению вторичного напряжения. Подгорание электродов вызывает увеличение пробойного напряжения искрового промежутка свечи. При появлении перебоев в работе зажигания прежде всего проверьте зазор между электродами (рис. 111), а в случае необходимости отрегулируйте. Выключатель зажигания предназначен для включения и выключения первичной цепи зажигания. Кроме того, выключатель обеспечивает включение стартера, контрольно-измерительных приборов, электродвигателей стеклоочистителя и отопителя. Техническое обслуживание системы зажигания заключается в регулярной очистке ее приборов от загрязнений, в установке зажигания, в регулировках зазора между контактами прерывателя и своевременной смазке. Установку зажигания проводите в такой последовательности: 1. Снимите крышку распределителя и ротор, проверьте состояние и величину зазора между контактами прерывателя (в случае необходимости отрегулируйте зазор). Поставьте ротор на место.
2. Выверните свечу 1-го цилиндра. 3. Закройте пальцем отверстие для свечи 1-го цилиндра и проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца. Это и будет начало хода сжатия в 1-м цилиндре. 4. Проворачивайте вал двигателя осторожно до совпадения отверстия на шкиве со штифтом на крышке распределительных шестерен. 5. Проверьте, чтобы ротор стоял против внутреннего контакта крышки, соединенного с проводом, идущим к свече 1-го цилиндра. 6. Проверните пластину октан-корректора вместе с распределителем так, чтобы указатель совпал со средним делением шкалы, нанесенным на пластине. 7. Поверните слегка корпус распределителя против хода часовой стрелки, чтобы контакты прерывателя замкнулись. 8. Присоедините контрольную лампу с патроном концом одного провода к выводу низкого напряжения распределителя, а концом другого провода — к «массе» (можно воспользоваться подкапотной лампой и дополнительным отрезком провода). 9. Включите зажигание и осторожно поворачивайте корпус распределителя по ходу часовой стрелки до вспышки лампочки.
Остановите вращение распределителя точно в момент начала вспышки лампочки. Если это не удалось, операцию повторите. 10. Затяните крепежный винт, удерживая корпус распределителя от проворачивания, поставьте крышку и центральный провод на место. 11. Проверьте правильность присоединения проводов от свечей, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3-й, считая против хода часовой стрелки. После каждой установки зажигания и после регулировки зазора в прерывателе проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля. Для этого прогрейте двигатель до температуры 80… 85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30…35 км/ч, дайте автомобилю разгон, резко нажав на педаль дроссельной заслонки. Если при этом будет наблюдаться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно. При сильной детонации поверните корпус распределителя по шкале октан-корректора на одно деление против хода часовой стрелки.
Каждое деление шкалы соответствует изменению момента зажигания на 2°, считая по коленчатому валу. При полном отсутствии детонации поверните корпус распределителя на одно деление по ходу часовой стрелки. После перестановки момента зажигания снова проверьте правильность его установки.
Затем поставьте фильц на свое место таким образом, чтобы обеспечилось его касание с кулачком, а затем смажьте двумя-тремя каплями масла, применяемого для двигателя. При дальнейшей эксплуатации руководствуйтесь Таблицей смазки. Через каждые 40 000…60 000 км пробега: 1. Произведите текущий ремонт распределителя, во время которого распределитель разберите, все детали промойте, осмотрите и в случае необходимости замените. При переборке распределителя ось рычажка, ось кулачка, оси и пальцы грузиков смазывайте маслом для двигателя, а валик привода смазывайте тонким слоем смазки Литол-24, которой заполняйте и крышку масленки. 2. Замените втулки в корпусе распределителя в случае наличия большого радиального люфта валика распределителя, вызывающего большой асинхронизм искрообразования. 3. Промойте шариковый подшипник пластины прерывателя, заложите свежую смазку и проверните его наружное кольцо относительно внутреннего.
Контактное зажигание — Авто Мир
Опубликовано: 02.08.2015

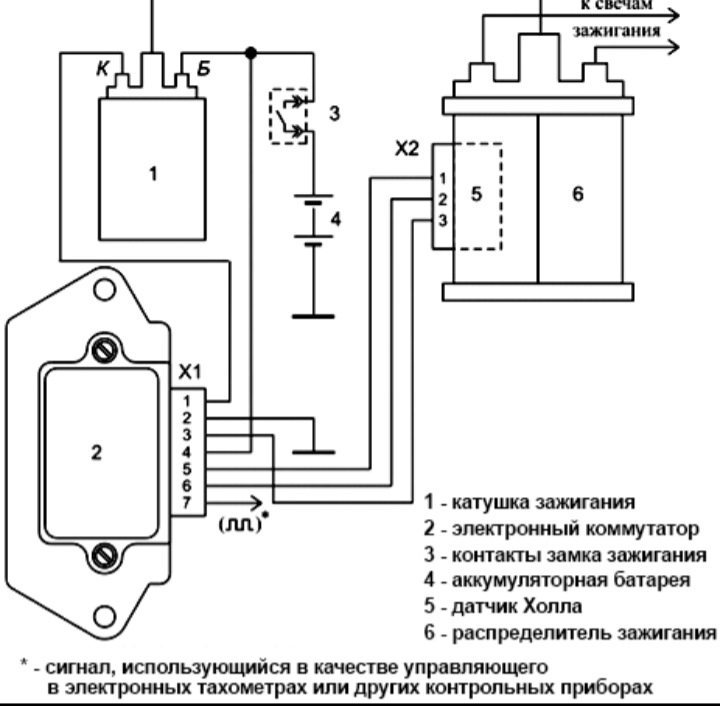

Комфортное движение на автомобиле, умеренный расход топлива, легкий пуск двигателя, всё это обеспечивает хорошо отрегулированное зажигание. Система зажигания на карбюраторных машинах бывает двух видов: контактная и без контактная. В первом случае подача тока на катушку зажигания регулируется контактами, установленными в трамблёре, во втором случае, в трамблёре установлен датчик Холла, реагирующий на магнитные импульсы, которые в виде управляющего сигнала, подаёт на коммутатор. В данной статье, я рассмотрю принцип работы контактного зажигания на классике.
- Аккумулятор
- Генератор
- Выключатель зажигания
- Катушка зажигания
- Распределитель зажигания
- Свечи зажигания

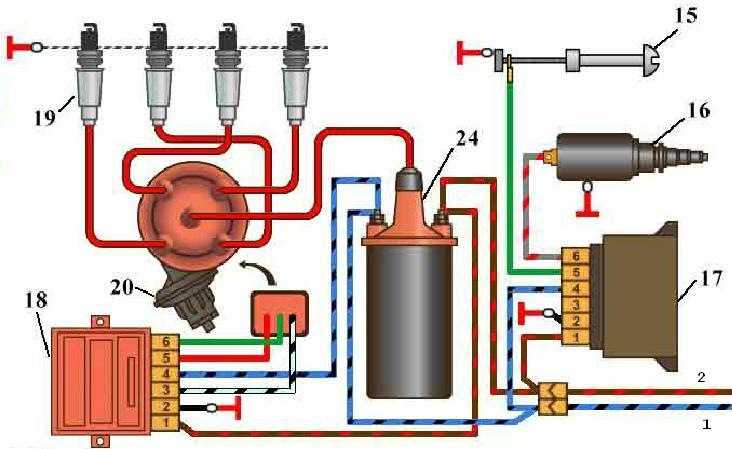

Зажигание на автомобилях ВАЗ, ГАЗ, УАЗ, может быть контактным и бесконтактным.
На машинах установлен четырёх тактовый двигатель внутреннего сгорания, предназначение системы зажигания в том, что бы в определенный момент такта сжатия на свечу нужного цилиндра подавался высоковольтный электрический разряд для воспламенения рабочей смеси. Зажигание на классике, как и на другом автомобиле работает по одному принципу: идёт формирование управляющего импульса для катушки зажигания, которая в свою очередь передаёт высоковольтный разряд в трамблёр, где дальше идёт уже его распределение по свечам зажигания.

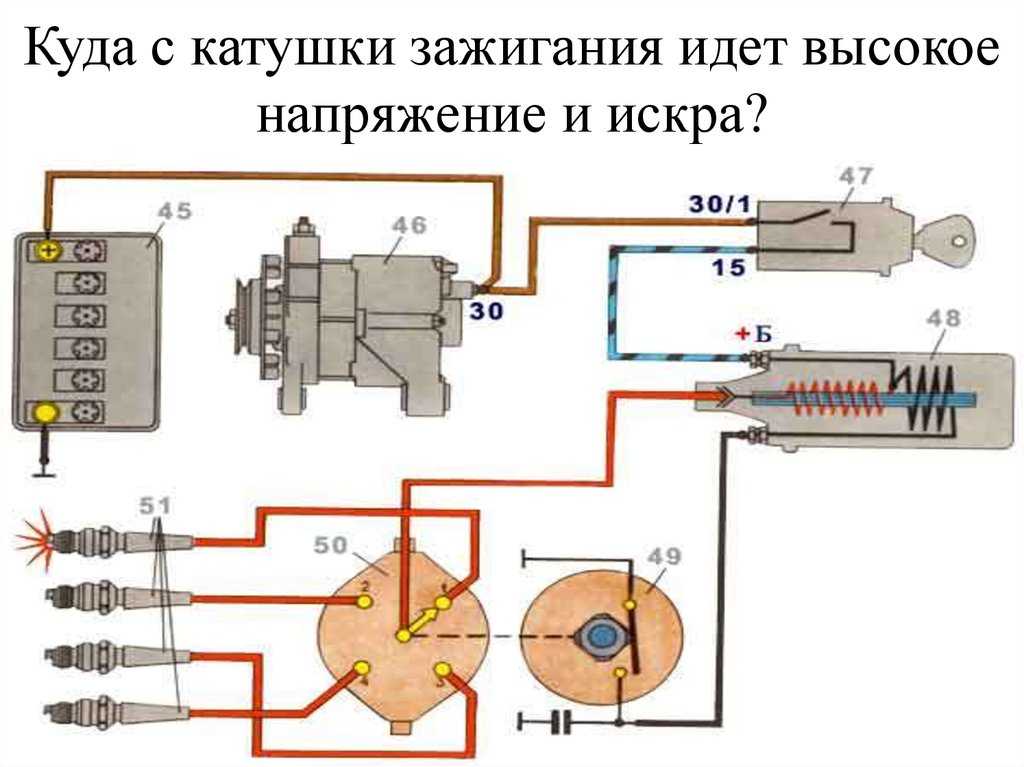

Схема электрооборудования зажигания на классике показана на рисунке. Цепь зажигания, представляет собой систему из аккумуляторной батареи (7), замка зажигания (2), катушки зажигания (6), трамблёра (3). Как устанавливать зажигание можете узнать из статьи — установка зажигания.
Данная цепь не защищена предохранителем. Вообще в машине только две цепи не защищены предохранителями — это система пуска и система зажигания, хотя систему пуска можно условно считать незащищённой, как правило для пуска стартера устанавливают реле, контакты включения которого питаются через защищённую цепь.
Все остальные цепи: освещение автомобиля, отопителя, дворников, защищены предохранителями.
Среднее электропотребление этой цепи составляет 5-10А основной источник расхода электроэнергии, катушка зажигания. Элементы, показанные на рисунке:
- Генератор
- Выключатель зажигания
- Трамблёр
- Контакты трамблёра
- Свечи
- Катушка зажигания
- Аккумуляторная батарея
На схеме не был представлен конденсатор, который располагается на трамблёре, в системе зажигания он играет не мало важную роль, а порою может создавать проблемы, когда осуществляешь проверку зажигания, смотришь подачу искры на трамблёр, выход искры на свечи вроде прекрасно идет, искра яркая, устойчивая, а машина всё равно работает с перебоями, рвётся, дёргается. Это как раз таки возможное проявление плохого конденсатора, который высох и его нужно просто заменить.
Без нагрузки смотря на искру, она будет яркая и хорошая, а в двигателе под нагрузкой….
Кстати, неустойчивая работа автомобиля, при наличии хорошей искры на свечах может быть вызвана ещё одной коварной причиной. которую нужно просто знать — в трамблёре контакты крепятся к пластине железной, но так же имеется дополнительный проводок массы, который прикручивается к болту крепления пластины, на которую установлены контакты. Она представляет собой плетёный провод, который бывает расплетается или рвётся, вызывая искрение внутри трамблёра. Имейте ввиду такую возможность.
Таким образом контактное зажигание, представляет собой цепь, включаемую замком зажигания (выключатель зажигания), которая подаёт постоянное напряжение (+) на вывод (+Б) катушки зажигания. Вращение коленвала, приводит во вращение подвижной части трамблёра, на которой установлены кулачки в виде четырёхугольника, которые при вращении периодически разжимают контакты и тем самым регулируют прохождение через них минуса (-) от массы кузова к катушке зажигания.
Эти импульсы преобразуются катушкой зажигания в высоковольтные импульсы, передаваемые на трамблёр, для распределения по свечам. Порядок распределения на классике принят 1-3-4-2, что означает что сперва происходит воспламенение рабочей смеси в первом цилиндре, затем в третьем, потом в четвёртом и в заключении цикла во втором.
