ления тормозами прицепа с однопроводным приводом, разобщительный кран, соединительная головка типа А.
В расторможенном положении автомобиля-тягача происходит наполнение воздухом баллона прицепа, тормозные камеры соединены с атмосферой.
При торможении автомобиля-тягача воздух выпускается из воздухораспределителя прицепа, в тормозные камеры поступает воздух из баллона прицепа и происходит его затормаживание.
Содержание
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:

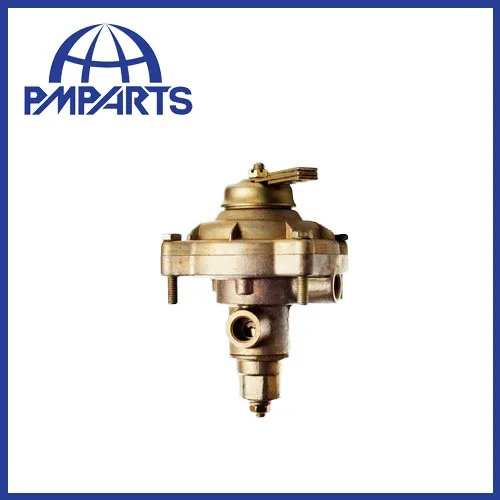

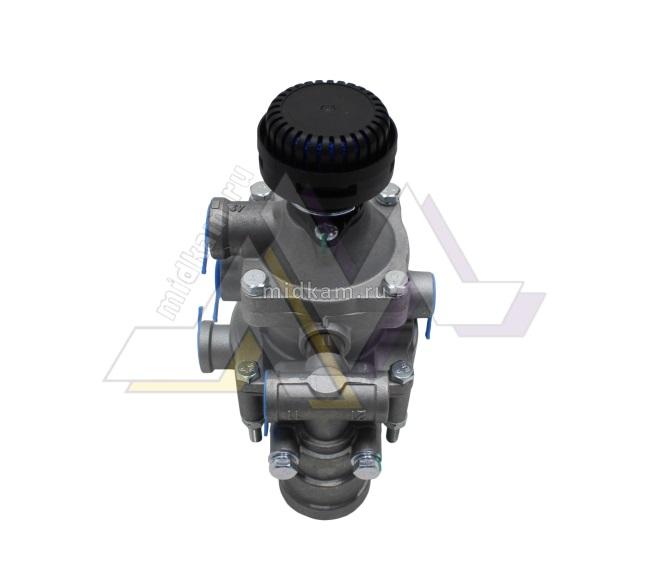

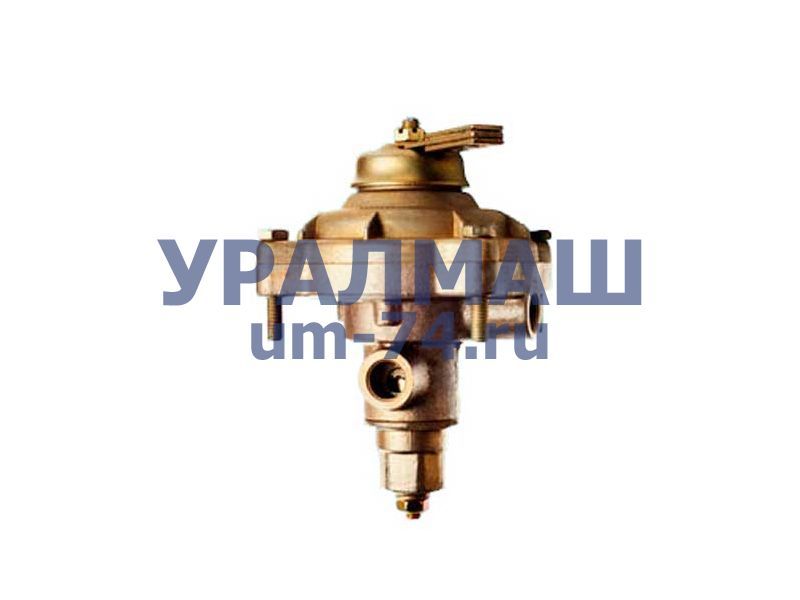

Клапан управления тормозами прицепа с однопроводным приводом, кроме своего прямого назначения, служит для ограничения давления сжатого воздуха, поступающего в пневматическую систему прицепа, 5 до заданного значения с целью предотвращения самозатормаживания прицепа при колебаниях этого давления.
По типу он диафрагменно-поршневой, пневматический.
Клапан установлен на раме автомобиля и закреплен двумя болтами.
Он состоит из корпуса, верхней и нижней крышки, верхнего ступенчатого поршня, нижнего поршня, диафрагмы, толкателя, пружины диафрагмы, пружины нижнего поршня, впускного и выпускного клапанов, опоры, регулировочного винта, деталей крепления и уплотнения.
В клапане выполнены выводы:
I — к воздушному баллону тягача;
II — в соединительную магистраль прицепа;
III — в атмосферу;
IV — к клапану управления тормозами прицепа с двухпроводным приводом.
При расторможенном положении тягача через клапан управления и воздухораспределитель прицепа происходит наполнение воздушного баллона прицепа.
При торможении тягача рабочей тормозной системой (РТС), стояночной (СТС) или запасной (ЗТС) подается команда от клапана управления тормозами прицепа с двухпроводным приводом и через клапан из воздухораспределителя прицепа воздух выпускается в атмосферу. Тягач затормаживается.
Если прицеп расторможен, сжатый воздух от воздушного баллона автомобиля-тягача подводится к выводу I и через канал А проходит в объем над ступенчатым поршнем 8.
В выводе IV — атмосферное давление. Под воздействием пружины диафрагма 16 вместе с толкателем находится в нижнем положении, выпускной клапан закрыт, а впускной открыт и сжатый воздух проходит из вывода I к выводу II и далее через соединительную магистраль и воздухораспределитель происходит наполнение сжатым воздухом воздушного баллона прицепа.
При достижении в выводе II давления воздуха 0,48…0,52 МПа (4,8…5,2 кгс/см2), устанавливаемого с помощью регулировочного винта 24, поршень 4 преодолевает усилие пружины 23 и опускается, вследствие чего впускное отверстие закрывается, а выпускное в толкателе 19 остается закрытым. Таким обрезом, в расторможенном положении в магистрали прицепа автоматически поддерживается давление меньше, чем в пневматическом приводе тягача 0,62…0,75 МПа (6,2…7,5 кгс/см2).
Рис. 118. Датчик включения сигнала торможения:
1 — корпус; 2 — диафрагма: 3 — замыкатель контактов; 4— пружина; 5 — контакт
Рис. 119. Клапан управления тормозами прицепа с однопроводным приводом: I — вывод к воздушному баллону; II — вывод в соединительную магистраль; III — выаод » атмосферу; IV — вывод к клапану управления тормозами прицепа с двухпроводным приводом; 1 — тарелка пружилы; 2 — нижняя крышка: 3, II — упорные кольца; 4 — нижний поршень; 5 — пружина клапана; 6 — седло выпускного клапана; 7 — следящая камера; 3 — ступенчатый поршень; 9 — рабочая камера; 10.
П — кольцевые пружикы; I- — верхняя крышка; 13 — защитный колпачок; 14 — пружина диафрагмы; 15 — тарелка пружины диафрагмы; 16 — диафрагма; 18 — опора; 19 — толкатель; 20— выпускной клапан; 21 — впускной клапан; 22 — корпус; 23 — пружина; 24 — регулировочный олнт; 25 — контргайка; А — канал; Б — полость
При торможении тягача РТС, СТС или ЗТС сжатый воздух от клапана управления тормозами прицепа с двухпроводным приводом подается к выводу IV и заполняет поддиафрагменную полость Б.
Преодолевая усилие пружины, диафрагма поднимается вверх вместе с толкателем. При этом сначала закрывается впускной клапан, а затем открывается выпускной клапан и воздух из соединительной магистрали и воздухораспределителя прицепа через вывод II, толкатель и вывод III в крышке 12 выходит в атмосферу. Воздух из вывода II выходит до тех пор, пока давление в полости Б под диафрагмой /бив объеме под ступенчатым поршнем не уравновесится давлением в объеме над ступенчатым поршнем.
При дальнейшем снижении давления на выводе II поршень 8 опускается и перемещает вниз толкатель, который закрывает выпускной клапан, вследствие чего выпуск воздуха из вывода II прекращается.
Таким образом осуществляется следящее действие, и торможение прицепа (полуприцепа) происходит с эффективностью, пропорциональной величине подведенного к выводу IV давления сжатого воздуха.
Дальнейшее повышение давления на выводе IV приводит к полному выпуску сжатого воздуха из вывода II и тем самым к максимально эффективному торможению прицепа.
При растормаживании тягача, т. е. при падении давления на выводе IV и в полости Б, диафрагма под действием пружины возвращается в исходное нижнее положение, вместе с диафрагмой опускается толкатель. При этом закрывается выпускной клапан и открывается впускной клапан. Сжатый воздух из вывода I поступает в вывод II и далее в соединительную магистраль прицепа (полуприцепа), вследствие чего прицеп (полуприцеп) растормаживается.
Соединительная головка типа А клапанная, предназначена для соединения однопроводного пневматического привода тормозов прицепа и полуприцепа с пневматическим тормозным приводом тягача, а также для автоматического закрытия соединительной магистрали тягача при самопроизвольном разъединении головок.
Она окрашена в черный цвет и установлена на задней поперечине рамы, а на седельных тягачах — на гибком шланге.
Соединительная головка типа А (рис. 120) состоит из корпуса, пружины клапана, обратного клапана, уплотнителя, крышки, кольцевой гайки.
При сцеплении автомобиля-тягача с прицепом у соединительной головки отводится в сторону защитная крышка 5.
Головка типа А тягача стыкуется с головкой типа Б прицепа (полуприцепа) уплотнителями. При этом шток головки типа
Б прицепа (полуприцепа) входит в сферическую выемку клапана головки типа А и открывает клапан. После этого головки поворачиваются до тех пор, пока выступ одной головки не войдет в соответствующий паз другой. Фиксатор головки типа Б входит в паз направляющей головки типа А, предотвращая самопроизвольное разъединение головок. Герметизация стыка головок достигается за счет сжатия уплотнителей.
При разъединении тягача и прицепа соединительные головки поворачиваются в обратном направлении до выхода выступа одной головки из паза другой, после чего головки разъединяются.
При этом клапан под действием пружины прижимается к уплотнителю и автоматически закрывает соединительную магистраль, предотвращая выход сжатого воздуха из пневматического тормозного привода автомобиля-тягача.
Рис. 120. Соединительная головка типа А:
а — соединительная головка; б — соединение головок типа А и Б; 1 — корпус; 2 — пружина клапана; 3 — обратный клапан; 4 — уплотнитель, 5 — крышка: 6 — кольцевая гайка; 7 — штифт

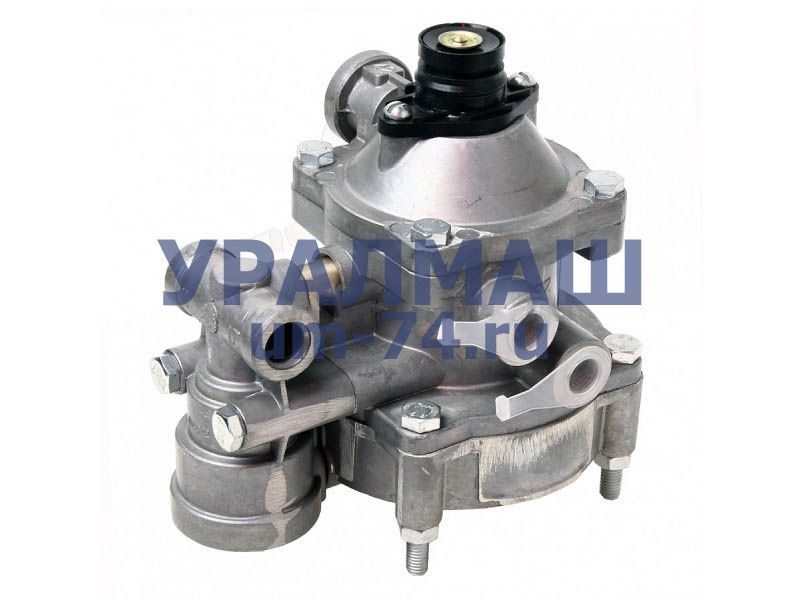

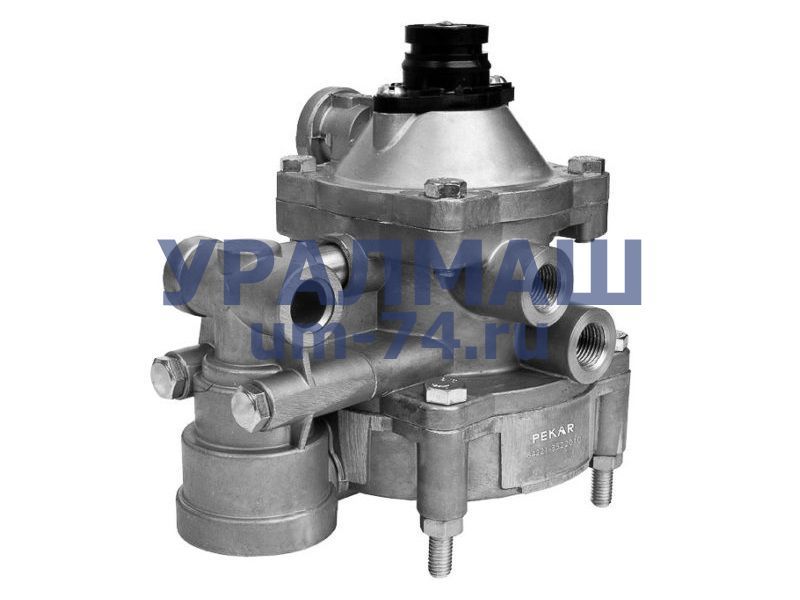

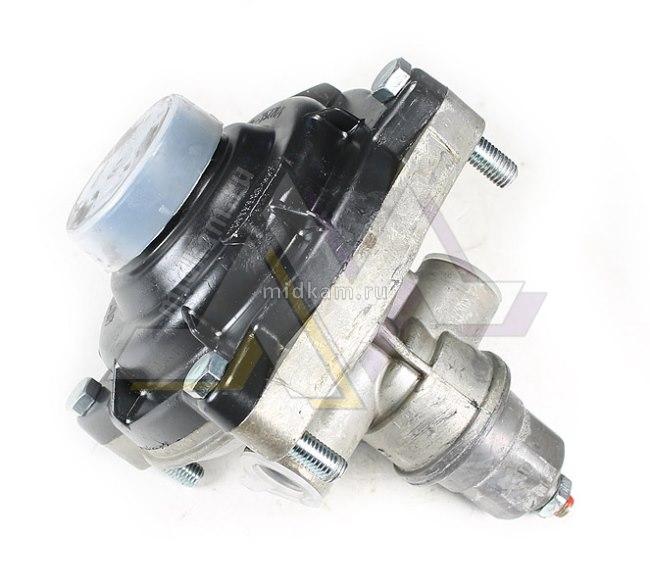

Клапаны управления тормозами прицепа с однопроводным приводом от КрАЗа-255
Назад к выбору запчастей
| № | Номенклатура | Наименование | Количество | Заказать |
|---|---|---|---|---|
| 100-3515121 | Кольцо 29,2х3 | — | Заказать | |
| 100-3522110 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | — | Заказать | |
| 100-3522120 | Корпус | — | Заказать | |
| 100-3522125 | Клапан в сборе | — | Заказать | |
| 100-3522126 | Поршень | — | Заказать | |
| 100-3522127 | Кольцо клапана | — | Заказать | |
| 100-3522127 | Кольцо клапана | — | Заказать | |
| 100-3522130 | Корпус клапана | — | Заказать | |
| 100-3522130 | Корпус клапана | — | Заказать | |
| 100-3522131 | Стержень клапана | — | Заказать | |
| 100-3522133 | Направляющая клапана | — | Заказать | |
| 100-3522134 | Пружина | — | Заказать | |
| 100-3522135 | Крышка клапана | — | Заказать | |
| 100-3522137 | Кольцо 28,17х3,53 | — | Заказать | |
| 100-3522137 | Кольцо 28,17х3,53 | — | Заказать | |
| 100-3522138 | Пружина | — | Заказать | |
| 100-3522139 | Тарелка пружины | — | Заказать | |
| 100-3522143 | Кольцо 42х2,7 | — | Заказать | |
| 100-3522144 | Крышка нижняя | — | Заказать | |
| 100-3522150 | Толкатель клапана в сборе | — | Заказать | |
| 100-3522151 | Толкатель клапана | — | Заказать | |
| 100-3522153 | Кольцо 17,3х2,4 | — | Заказать | |
| 100-3522155 | Поршень | — | Заказать | |
| 100-3522159 | Кольцо 47,6х3,5 | — | Заказать | |
| 100-3522160 | Опора | — | Заказать | |
| 100-3522161 | Кольцо 64х1,4 | — | Заказать | |
| 100-3522162 | Диафрагма в сборе | — | Заказать | |
| 100-3522163 | Диафрагма | — | Заказать | |
| 100-3522164 | Пружина диафрагмы большая | — | Заказать | |
| 100-3522165 | Пружина диафрагмы малая | — | Заказать | |
| 100-3522166 | Шайба диафрагмы малая | — | Заказать | |
| 100-3522167 | Шайба диафрагмы большая | — | Заказать | |
| 100-3522170 | Пружина | — | Заказать | |
| 100-3522174 | Крышка верхняя | — | Заказать | |
| 100-3522175 | Колпак | — | Заказать | |
| 100-3537137 | Кольцо | — | Заказать | |
| 100-3537137 | Кольцо | — | Заказать | |
| 201418-П29 | Болт М6х1х16 | — | Заказать | |
| 250-3522210 | Кронштейн | — | Заказать | |
| 250612-П 29 | Гайка | — | Заказать | |
| 301544-П29 | Болт | — | Заказать | |
| 301544-П29 | Болт | — | Заказать | |
| 302201-П29 | Винт | — | Заказать | |
| 305730-П2 | Шайба | — | Заказать | |
| 305891-П2 | Шайба пружинная | — | Заказать | |
| 489307-П2 | Кольцо упорное | — | Заказать | |
| 489311-П2 | Кольцо упорное | — | Заказать | |
| 489323-П2 | Кольцо упорное | — | Заказать |
