Как правильно установить лебедку в бампер

Автомобильные лебедки широко используются на внедорожниках, квадроциклах и других автомобилях, которым довольно часто приходится ездить по бездорожью, где риск застревания в грязи или снегу достаточно велик. В этой статье мы раскроем тему установки лебедок на автомобилях и попытаемся ответить на часто задаваемые вопросы.

Подготовка к установке

Итак, для начала обсудим стационарную установку электрических автомобильных лебедок, так как они являются самыми популярными среди джиперов. Электрические лебедки, как правило, устанавливаются на передний бампер внедорожника. Возможно его установление и на задний бампер, также с обеих сторон, если это не противоречит требованиям ГИБДД, но об этом поговорим чуть позже. Для начала расскажем, как устанавливается лебедка на штатный бампер.

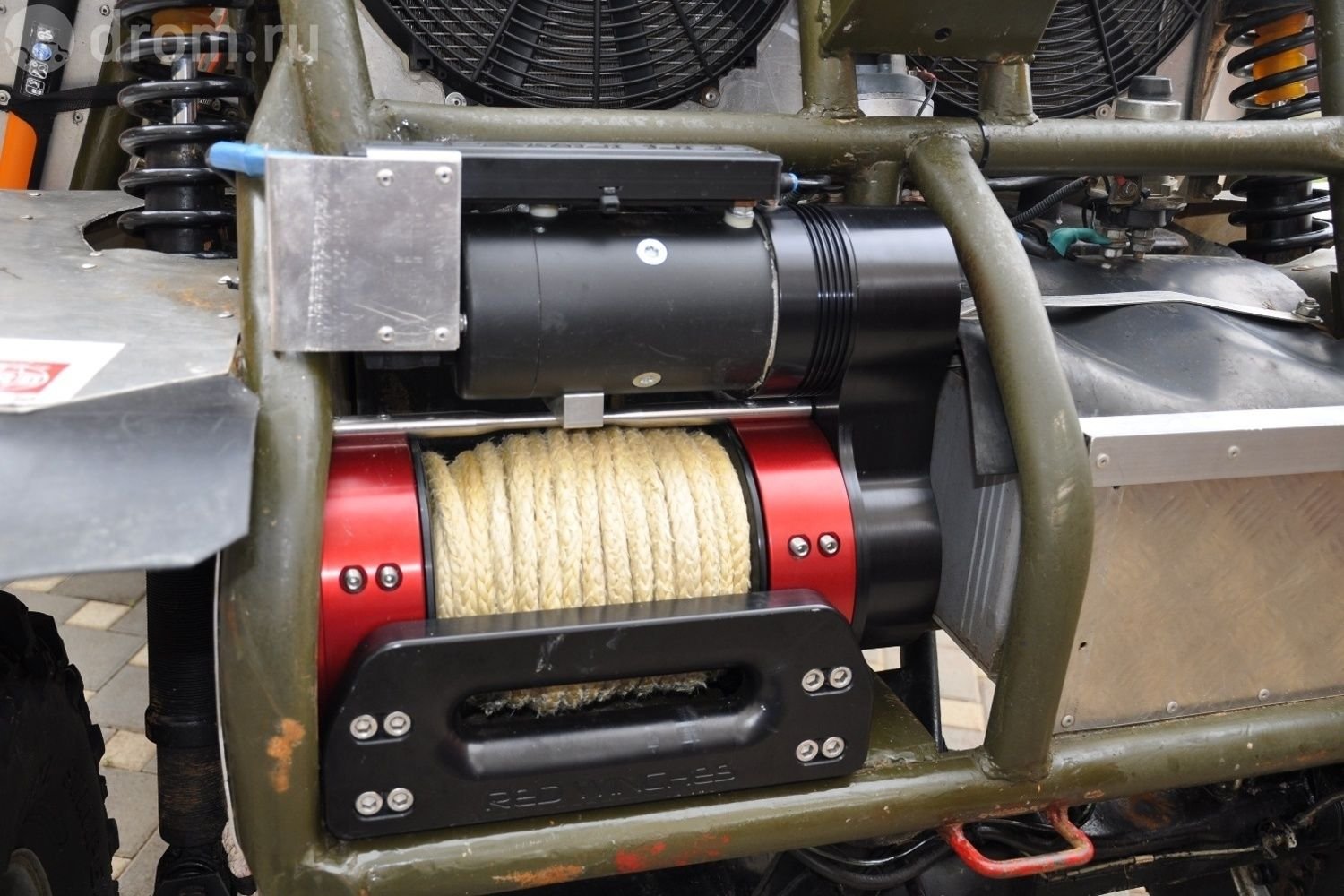

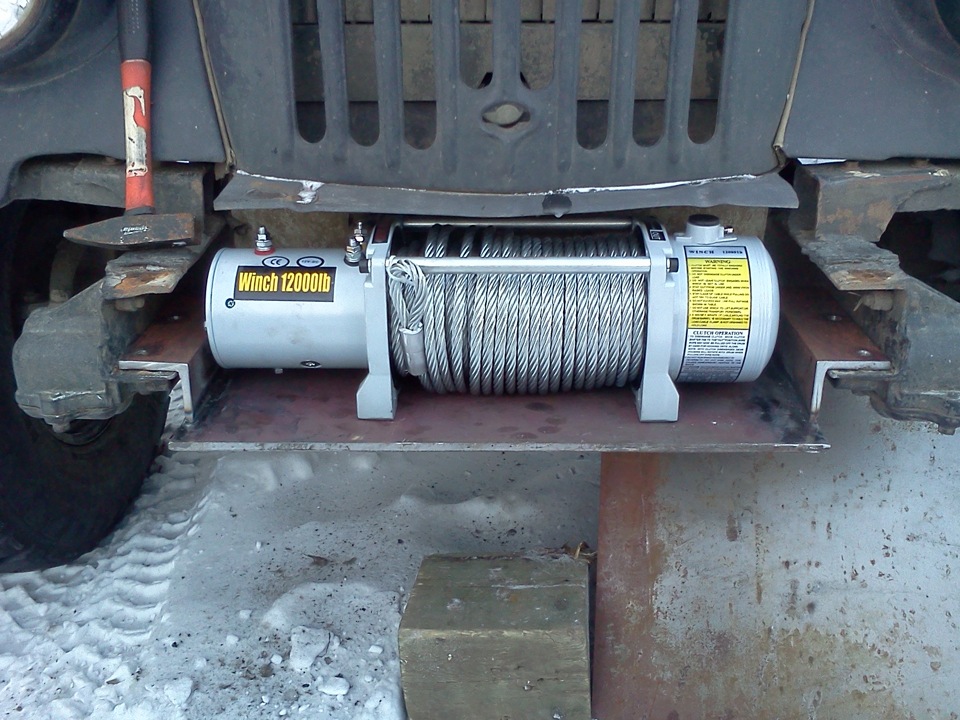

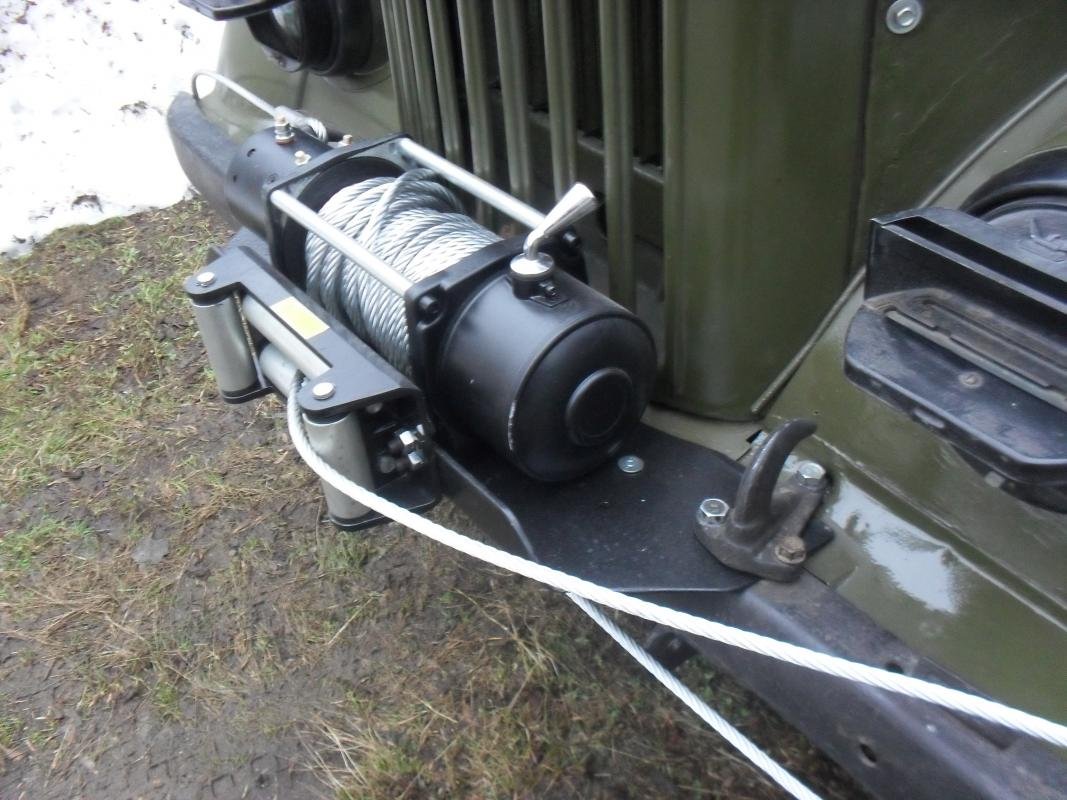

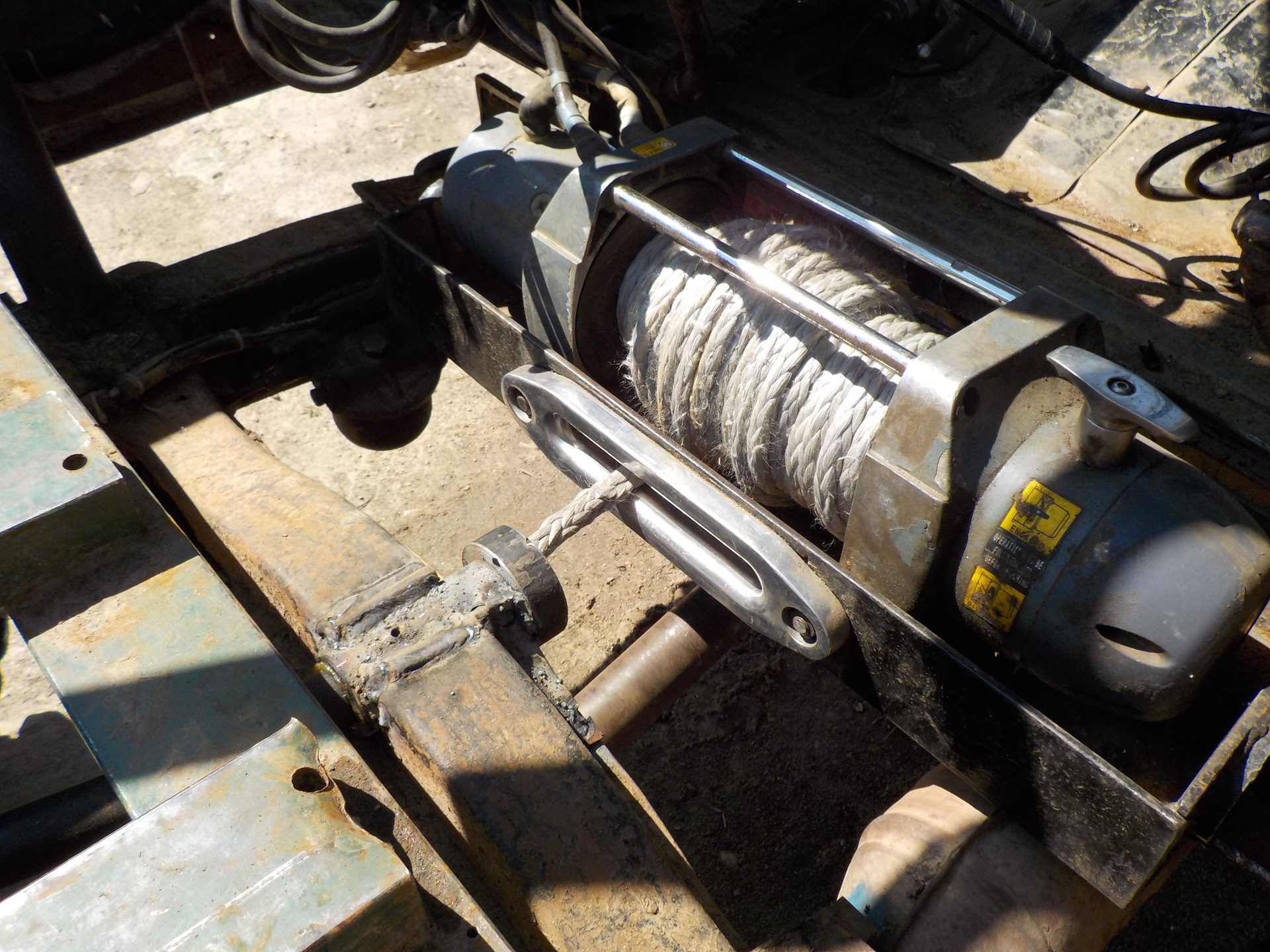

Автомобильные лебедки устанавливаются на специальные стальные площадки или на бампер, на котором есть место для монтажа лебедки. У многих моделей лебедок имеются установочные площадки в комплекте с лебедкой. В комплект также входят роликовый тросоукладчик, трос, крюк, болты нужных размеров и паспорт устройства.

1. Для начала снимается бампер, и стальная площадка монтируется на раму на прихватках с помощью болтов.

Важно!

Место, на котором монтируется площадка, должно быть прочным, надежным и способным выдержать нагрузку не менее, чем максимальная грузоподъемность лебедки.

Площадка должна крепиться с 4-х сторон, поэтому в случае несовпадения отверстий требуется просверлить дополнительные отверстия. После установки площадки стоит примерить бампер, так как размеры площадки могут не совпадать с размерами и особенностями бампера, в этом случае требуется отрезать выступающие части площадки болгаркой.

2. После установки площадки нужно смонтировать на нем тросоукладчик, через который будет выходить трос с крюком. Если на бампере нет места для вытаскивания крюка, то потребуется отрезать окно нужного размера.

3. Далее устанавливается лебедка, которая крепится на стальную площадку с помощью болтов, входящих в комплект.

4. Когда смонтирована лебедка, настает черед подключения электрического блока управления и наматывания троса. Электрический блок рекомендуется установить недалеко от аккумулятора подальше от грязи и влаги. Если пространство внутри бампера дает возможность, то блок устанавливается непосредственно на лебедку. Далее плюсовой кабель лебедки подключается к плюсовой, а минусовой к минусовой клемме аккумулятора.

5. Многие модели электрических лебедок работают с помощью проводного пульта управления. После монтирования и подключения начинается наматывание троса, который соединяется с крюком и устанавливается на лебедку до подключения электрического блока. Трос рекомендуется наматывать на барабан медленно во избежание неравномерной намотки и риска прикосновения троса к частям автомобиля.

Предупреждение!

Лебедки являются сложными устройствами, установка и подключение которых должно проходить квалифицированными специалистами в специальных сервисных центрах. Неправильная установка лебедки может привести к повреждению устройства, транспортного средства, а также навредить окружающим людям и предметам.

Меры безопасности при установлении лебедки

Рекомендуем тщательно изучить способ установки каждой модели индивидуально и строго следовать требованиям производителя.

• Устанавливать лебедку нужно в кожаных перчатках и специальной одежде, исключая попадания на устройство длинных волос.
• Используйте защитные очки и маски.
• При намотке троса на барабан избегайте появления узлов.
• Не рекомендуется чрезмерное вытягивание проводов.
• Установите лебедку так, чтобы она не мешала работе штатных систем автомобиля.
• Оставляйте пространство между лебедкой и частями автомобиля.

Регистрация лебедок в ГИБДД

В целях соответствия требованиям безопасности дорожного движения законодательством РФ требуется регистрировать любое изменение в конструкции транспортного средства. Для установления на автомобиль стационарной лебедки транспортное средство должно пройти предварительный осмотр в ГИБДД. После получения разрешения ГИБДД и установления лебедки транспортное средство проходит вторичную экспертизу в ГАИ, и вносятся нужные изменения в технические документы транспортного средства.

В каком случае могут отказать выдавать сертификат за лебедку?

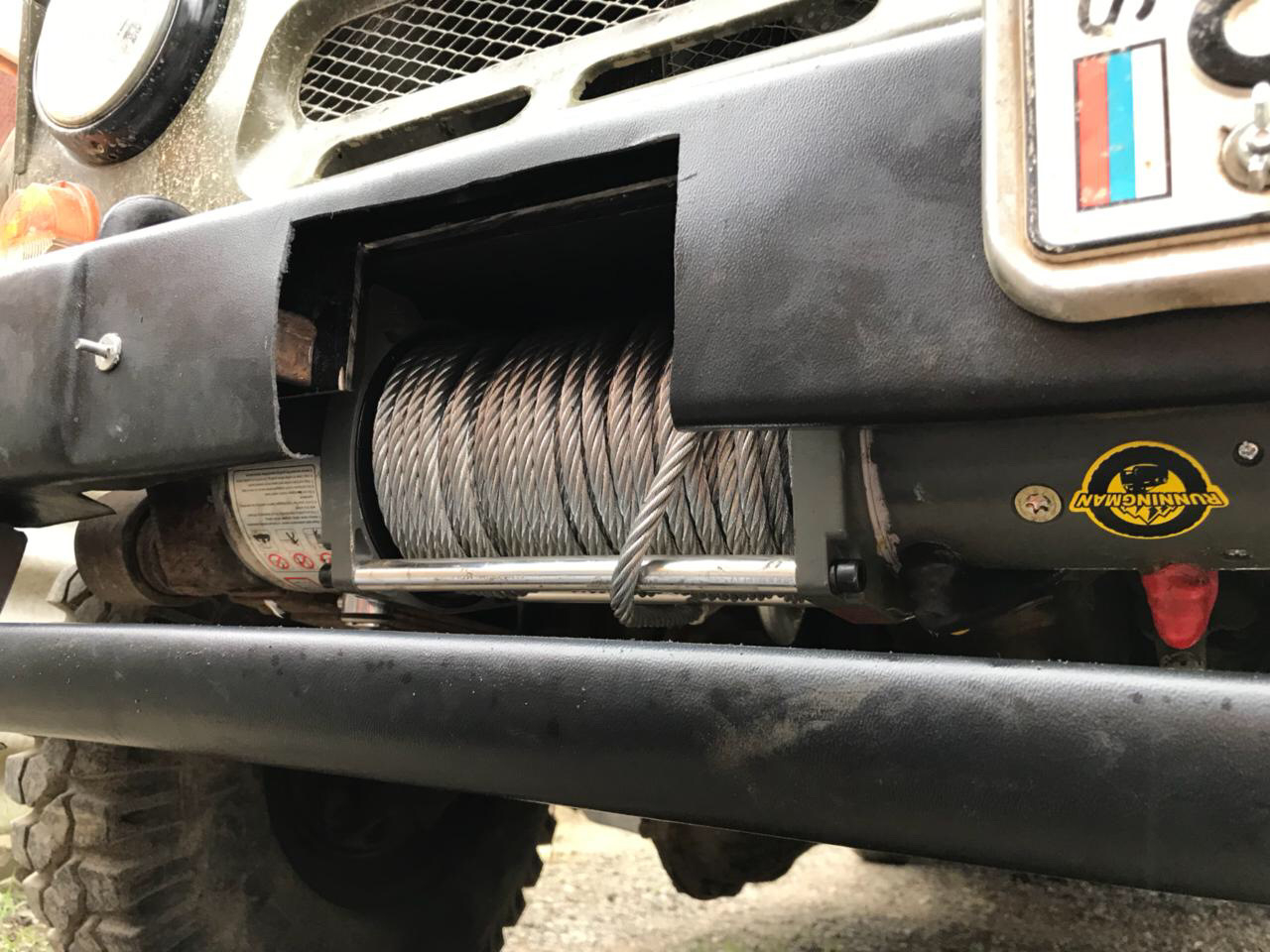

Лебедку нужно устанавливать на штатный бампер таким образом, чтобы она не выступала за линию бампера. Также предусмотрен штраф за нарушения данного требования, если лебедка будет выступать за бампер, так как запрещается установка на транспортное средство проекций из стали и подобных материалов, выступающих за пределы бампера.

Что касается ручных лебедок, то они не требуют стационарной установки на автомобиль. Они имеют небольшой вес, и многие водители хранят их в багажнике. С несложными ситуациями они справляются достаточно легко. Их требуется прикрепить к какому-то неподвижному объекту, например к дереву, а с другой стороны нужно прикрепить крюк к автомобилю. Далее уже все элементарно. Если это рычажная модель, то работает с натягиванием рычага, если же барабанная, то вращением рукоятки.

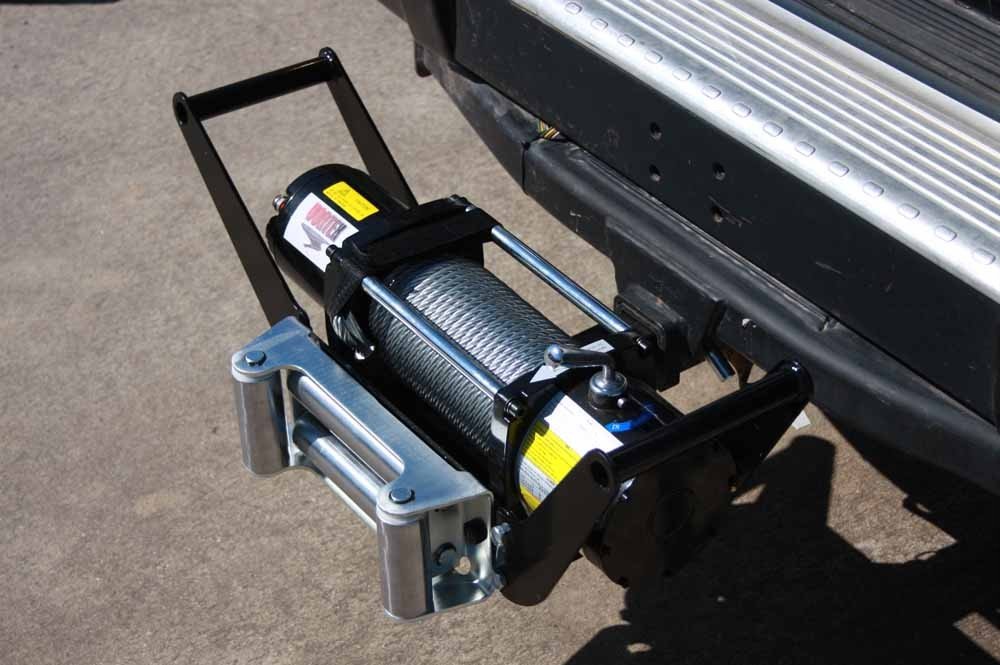

Среди электрических лебедок есть переносные модели, которые тоже не требуют стационарной установки. Они, как правило, не такие мощные, как стационарные, но с проблемами средней сложности справляются легко. Их так же, как и ручные модели, хранят в багажнике в специальной сумочке и устанавливают при чрезвычайных обстоятельствах. Они крепятся под капот автомобиля с помощью специальной каретки и работают от аккумулятора автомобиля.

крепление, монтаж и установка от Арт-подъем

20.07.2022 в 12:00

2
мин

300

Лебедка – это универсальное и практичное устройство, предназначенное для проведения различных по сложности погрузочно-разгрузочных работ. Такой подъемный механизм широко используется в быту, строительстве и на производстве. Без него не обойтись сервисным центрам, компаниям и небольшим фирмам, которые постоянно вынуждены работать с громоздкими предметами или крупным оборудованием. Только грамотный подход к креплению и монтажу лебедки позволяет максимально быстро и качественно совершать операции по подъему и опусканию груза.

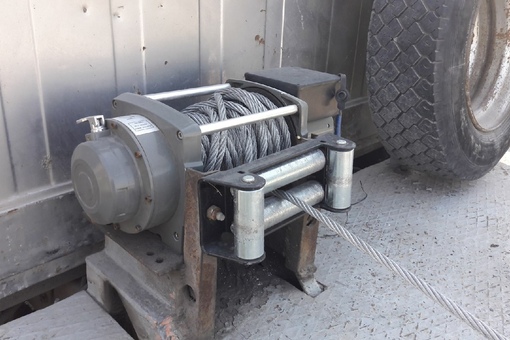

Возможные виды крепления

Прежде чем приступить к выполнению погрузочно-разгрузочных работ, необходимо надежно зафиксировать лебедку, чтобы основа подъемного устройства была неподвижной в процессе перемещения грузов. Если неправильно закрепить конструкцию, то это может привести к падению с высоты груза или к выходу из стоя лебедки. В зависимости от места и условий монтажа существует 4 вида крепления лебедок:

• Использование якоря. Фиксация лебедки с помощью специального якоря требует от исполнителя осторожности и предельной внимательности к деталям. Этот вариант стоит рассматривать в том случае, если необходимо переместить небольшой по размеру груз. Крепление преимущественно используется для осуществления несложной такелажной работы. Чтобы изготовить подобное крепление, нужно зарыть в землю бревно. На него размещают металлический канат, концы которого крепятся уже на уровне земли.
• Применение балласта. Этот вариант фиксации лебедки практичный и удобный. Но вес балласта требует точного расчета, иначе конструкция может опрокинуться.
• Использование вмонтированных в фундамент анкерных болтов. Довольно-таки часто для фиксации лебедки в требуемом положении используются специальные анкерные болты. Рама лебедки тщательно на них крепится. При таком креплении оборудование будет надежно установлено. Целесообразно заранее подготовить фундамент, чтобы быстро зафиксировать лебедку.
• Применение свай. Такой вариант крепления подойдет для перемещения габаритных предметов. Сперва необходимо изготовить и забить сваи, а затем раму подъемного устройства прикрепить ее к болтам.

Каждый вид крепления лебедки имеет свои особенности и достоинства. Если надежно зафиксировать такое устройство, то можно избежать плачевных последствий.

Особенности монтажа лебедки

Монтаж лебедки нужно выполнить таким образом, чтобы конструкция была зафиксирована очень прочно и надежно, несмотря на оказанные на нее нагрузки. Чем устойчивее оборудование, тем качественнее и безопаснее будут выполняться погрузочно-разгрузочные работы. Важно учитывать особенности перемещаемых предметов, элементов конструкции. Лебедку необходимо разместить в удобном для работников месте. Канат не должен мешать и создавать лишние неудобства.

Технические нюансы работы с лебедкой

При пользовании таким оборудованием нужно строго придерживаться основных правил:

• нельзя переступать трос при функционировании подъемного устройства;
• нужно обязательно надевать на руки брезентовые рукавицы или перчатки со специальными утолщениями;
• на середину троса часто кладут тяжелый предмет, благодаря которому можно избежать травмы при обрыве хлыста.

А еще важно своевременно провести сервисное обслуживание подъемного оборудования: герметизировать мотор, протянуть крепеж, смазать редуктор, передачи. В этом случае лебедка будет длительное время эксплуатироваться и не выйдет из строя в самый неподходящий момент.

Как установить лебедку

Наш веб-сайт использует куки-файлы для улучшения вашего опыта. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

Нужна помощь?

Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

4х4 и универсал

Привезли лебедку? Вот все, что вам нужно знать об установке!

Видео

Обзор

Элементы

Шаги

Советы

Обзор

Электрическая лебедка может избавить вас и ваших товарищей от многих хлопот, когда дорога становится сложной.

При наличии на вашем автомобиле защитной дуги, совместимой с лебедкой, установка собственной может оказаться не такой сложной, как вы думаете!

Вот как!

шагов

Осмотр транспортных средств

Прежде всего, взгляните на свою стойку и убедитесь, что на ней есть монтажная опора для лебедки.

Некоторые транспортные средства будут иметь горизонтальную люльку, в то время как в этом примере используется вертикальная люлька, требующая поворота редуктора лебедки на 90 градусов, чтобы обеспечить доступ к рукоятке сцепления.

Осмотр лебедки

Чтобы повернуть редуктор, поместите лебедку на верстак и снимите две стяжки.

Также имеется третья планка, которая обеспечивает безопасность лебедки во время транспортировки, ее не нужно заменять.

Теперь редуктор отсоединяется от барабана, и его можно полностью отделить.

Теперь снимите ряд винтов с шестигранной головкой с редуктора и поверните крепление в желаемое положение.

Сборка выполняется в обратном порядке, и ваша лебедка готова к установке.

Установка лебедки

Вставьте квадратные гайки в полость рядом с барабаном. Небольшой двусторонний скотч или даже капля смазки могут помочь, если они продолжают выпадать при установке лебедки.

С помощью друга поднимите лебедку на место и проденьте верхние болты через поперечную балку в квадратные гайки на лебедке.

Проделайте то же самое с нижними болтами, заодно прикрепив клюз.

Установка блока управления

После правильной установки лебедки блок управления можно прикрепить к стержню.

Эта планка не имеет отверстий для установки блока управления; и скоба была снята с блока управления, чтобы отметить отверстия для сверления.

Используемая здесь тряпка или кусок картона предотвратит повреждение троса лебедки буровой стружкой.

Подключение блока управления

Подключение блока управления к двигателю лебедки выполняется очень просто. Каждый провод имеет резиновый чехол уникального цвета, соответствующий клемме, к которой он подключается.

Остальные два провода; большой черный кабель заземления и маленький черный кабель заземления должны быть прикреплены к болту на противоположной стороне двигателя.

Ближе к концу установки кабели питания и заземления должны быть проложены прямо к пусковому аккумулятору автомобиля.

Для большинства автомобилей не требуется удлинять проводку, но в таких случаях удлинить кабели можно, купив дополнительный кабель и используя соответствующие соединительные детали и инструменты для их обжатия.

Тестирование

После того, как ваша лебедка подключена к аккумулятору, пришло время протестировать ее. Ручное управление можно использовать либо по беспроводной сети, подключив приемник к блоку управления, либо по проводу, пропустив прилагаемый кабель между блоком управления и рукояткой.

Всего за полдня вы сможете установить и подготовить лебедку — вы удивитесь, почему не установили ее раньше!

Как установить лебедку на свой SSV

Ознакомьтесь с предложениями Can-Am! Узнать больше

By Can-Am Off-Road

18/10/2022

• How-to
• Side-by-Side

Внедорожник может стать грязным. Это случается с большинством гонщиков: ваш автомобиль застревает в грязи, заблокирован препятствием или вам нужно буксировать другого гонщика из сложной ситуации. Во всех случаях лебедка — это ваш билет на свободу.

Чтобы поднять или вытащить транспортное средство из плохого места, лебедка — идеальный инструмент, который каждый гонщик должен носить в заднем кармане. В этой статье вы узнаете, как установить его на свой Can-Am SSV и быть готовым ко всему!

Если вы считаете, что у вас недостаточно знаний и навыков для его установки, вы всегда можете обратиться к авторизованному дилеру BRP для выполнения этой работы. ( Могут взиматься некоторые сборы. )

Следующие инструкции упрощены, чтобы представить как можно больше транспортных средств. Для получения более подробных инструкций всегда обращайтесь к инструкции, относящейся к вашей модели.   Обратитесь к руководству оператора за инструкциями по эксплуатации.

НАЧАЛО РАБОТЫ

Шаг 1 : Прежде чем делать что-либо еще, отсоедините аккумулятор автомобиля, начиная с черного провода; это важный шаг, когда вы выполняете электрические работы на своем автомобиле Can-Am.

Шаг 2 : Предварительно соберите несколько ключевых деталей, чтобы начать процесс. Начните с соленоида, автоматических выключателей и медных стержней соленоида.

Подготовка рабочей станции

Шаг 3 : Откройте и снимите переднюю сервисную крышку вашего автомобиля для легкого доступа и снимите крышку соединительного блока. Снимите пластиковые заклепки и винты, чтобы снять передние крылья.

Начать установку

Эта часть процесса начнется с самой лебедки.

Шаг 4 : Установите жгут электропроводки на поезде. Затем вставьте лебедку с левой стороны автомобиля, убедившись, что сначала входит кнопка управления сцеплением.

Шаг 5 : Соедините провода, соединив синий с лентой с синим штырьком, а желтый — с желтым штырем.

Шаг 6 : Нанесите немного смазки на соединения, чтобы обеспечить надлежащую герметизацию, отключите муфту лебедки и потяните за трос, пока из него не выйдет примерно 30 см (12 дюймов).

Шаг 7 : Прикрепите лебедку к пластине переднего бампера, затяните винты и вставьте трос через пластину переднего бампера, используя имеющиеся отверстия и направляющие ролики.

Шаг 8 : Установите направляющую троса лебедки, зафиксировав ее на автомобиле, затянув гайки и установив узел крюка в петлю троса.

Провод соленоида

Шаг 9 : Переместите предварительно установленный электрический жгут с лебедки на соленоид, закрепив его стяжками вдоль рамы и основного жгута. Затем пропустите трос лебедки через дефлектор радиатора, проведите электрический жгут вверх и закрепите его двумя предустановленными стопорными стяжками.

Шаг 10 : Закрепите жгут с помощью винта с шестигранным фланцем, затем подсоедините тросы лебедки к соленоиду с помощью двух эластичных стопорных гаек. Прикрепите синий провод с лентой к синей шпильке соленоида, затем сделайте то же самое с желтыми компонентами.

Шаг 11 : Закрепите предварительно собранный соленоид на пластиковой опорной пластине, затем затяните гайки подключения проводов и подсоедините трехугольные клеммы к соленоиду.

Шаг 12 : Нанесите немного смазки на соединения и установите готовое изделие под капот.

Установите удаленный разъем

Шаг 13 : Найдите место установки удаленного разъема, поместите предоставленный шаблон на многофункциональную опору и просверлите необходимые отверстия. Закрепите разъем на месте.

Шаг 14 : Для разъемов соленоида проложите электрический жгут переключателя к соленоиду и закрепите его стяжками. Подсоедините все три разъема за собранным соленоидом и нанесите больше смазки. —  Как всегда, убедитесь, что цвета проводов жгута совпадают с пулевыми разъемами автомобиля.

Установить переключатель

Шаг 15 : Подсоедините жгут проводов к цилиндрическим разъемам и закрепите его стяжками.

Шаг 16 : На верхней консоли определите, где вы хотите установить коммутатор, затем либо снимите пластиковую крышку, либо вырежьте предварительно отмеченное отверстие. Найдите жгут, пропустите его через отверстие и закрепите стяжками.

Шаг 17 : Затем подсоедините переключатель лебедки к разъему привязи и зафиксируйте его на верхней консоли.

Завершение

Шаг 18 : Возьмите положительный кабель аккумулятора и подключите его к положительному выводу аккумулятора, затем сделайте то же самое с отрицательным кабелем. Закройте все клеммы проводов защитными колпачками. Затем установите снятые детали и убедитесь, что к крепежному оборудованию приложены правильные значения крутящего момента. После этого у вас будет полностью функциональная лебедка.

В этом процессе довольно много шагов, но результат того стоит. Установка лебедки на ваш Can-Am SSV означает, что вы всегда будете ехать со спокойной душой и сможете выбраться из трудной ситуации!
