Особенности и принцип работы лебедки

В настоящее время на отечественном и мировом рынке представляют свою продукцию многие производители и «копировальщики» лебедок. Эти грузоподъемные приспособления стали крайне популярны практически во всех отраслях строительной деятельности. Лебедки отлично подходят для выполнения любых операций с грузами, активно применяются в качестве самостоятельно действующих механизмов в ходе  монтажных или погрузочно-разгрузочных работ.

Лебедки с ручным приводом

Универсальное и экономичное решение для строительных площадок, складских терминалов и т.п. Эти лебедки могут применяться где угодно и когда угодно, так как для их использования не требуется подключение к электрической сети

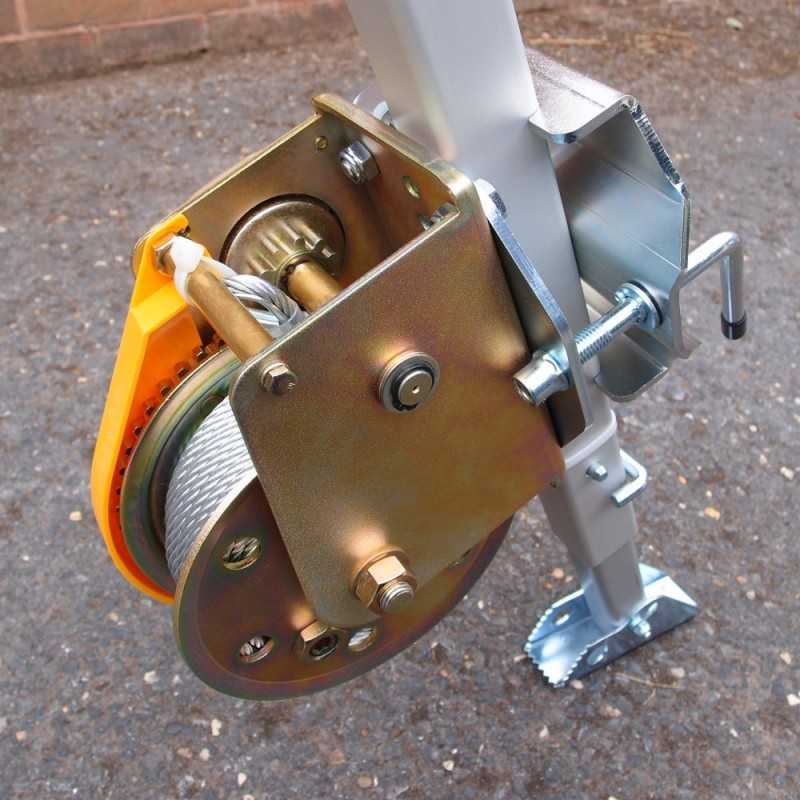

Барабанные лебедки обычно используются для подъема и перемещения малогабаритных  тяжестей и грузов. Основная деталь конструкции таких лебедок – барабан, на который в процессе подъема укладывается канат (трос). Показатели грузоподъемности и скорости подъема у ручных лебедок данного типа невысоки.

Рычажные лебедки, напротив, используются для перемещения крупных тяжеловесных  грузов. Нет необходимости закреплять их жестко, поэтому рычажные лебедки могут использоваться и на горизонтальной плоскости, и для вертикального подъема грузов.

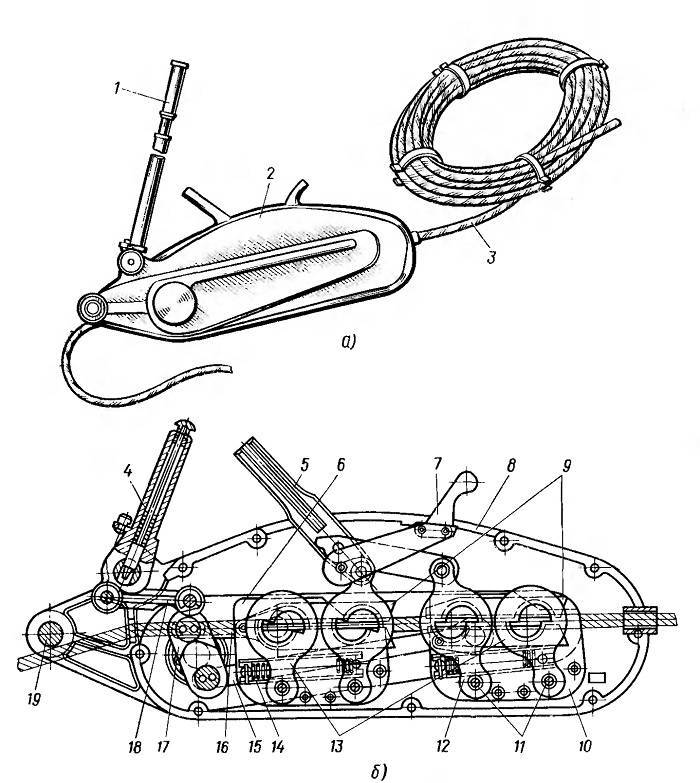

МТМ – монтажно-тяговые механизмы – конструктивно имеют очень много отличий от других типов ручных лебедок. Основной принцип работы МТМ – протягивание каната через механизм лебедки. Это позволяет использовать канаты любой длины и широко  применять МТМ в самых разных сферах.

Лебедки с ручным приводом используются скорее как вспомогательное оборудование, в качестве дополнения к более серьезным грузоподъемным приспособлениям.

Конструктивные особенности и особенности управления

Корпус ручной лебедки состоит из двух боковин на стяжных болтах, к которым монтируются валы барабана, передаточного механизма и автоматической системы торможения.

Для того чтобы поднять груз на нужную высоту или опустить его нужно вращать одну или сразу обе рукоятки, насаженные на вал, в соответствующем направлении.

Автоматический грузоупорный тормоз представляет собой конструкцию из храпового останова и дискового тормоза. Эта система отвечает за снижении скорости перемещения при опускании груза и обеспечивает его мгновенную остановку, если рабочий вдруг выпустит из рук рукоятку привода лебедки.

Сфера использования лебедок ручных рычажных:

• перемещение грузов в ходе проведения монтажных и демонтажных работ,
• оптимизация погрузочно-разгрузочных работ в складских помещениях,
• буксировка автомобилей и т.п.

Лебедки электрические

Электрические лебедки – более совершенное и производительное грузоподъемное оборудование, если сравнить их с ручными лебедками. Они также предназначены для выполнения подъемно-транспортных операций, для комплектации башенных кранов, мачтовых подъемников. Широко применяются для перемещения железнодорожных вагонов и цистерн.

Устройство и принцип работы электрических лебедок ТЛ и ЛЭМ

Все элементы системы, включая пусковую установку, смонтированы на общей сварной раме. Продольные швеллеры предназначены для закрепления лебедок при работе, поэтому на нижних полках имеют шесть отверстий. На поперечном швеллере устанавливаются ролики,  минимизирующие трение каната по швеллеру в процессе навивки на барабан. Рабочий орган лебедки – главный барабан.

Канат наматывается на главный барабан, на свободном свисающем конце каната делается петля с заплеткой конца каната или установкой зажимов, предназначенная для накидывания на автосцепку вагона. Канат удерживается на барабане при помощи пары закрепительных планок.

Вспомогательный барабан монтируется на радиальных шарикоподшипниках, которые расположены в литых корпусах.

На вспомогательный барабан также навивается канат и свободным концом соединяется с канатом на главном барабане до петли.

При вращении вала электродвигателя по часовой стрелке начинает работать кулачковая муфта, осуществляющая передачу крутящего момента на главный барабан через редуктор. Происходит рабочий цикл подтягивание вагонов.

Если вал электродвигателя вращается в обратном направлении, главный барабан также начинает вращаться в обратную сторону, до тех пор, пока натяжение каната не ослабевает. После этого кулачковая муфта отключается и происходит замыкание контактов конечного выключателя.

Замыкание контактов включает электромагнит в приводном валу вспомогательного барабана. Кулачковая муфта снова приходит в движение, передавая крутящий момент на вспомогательный барабан. Происходит вспомогательный цикл подтягивание каната на главном барабане в исходное положение.

Перед началом работы рекомендуется установить конечные выключатели для автоматической остановки. Лебедка должна быть надежно закреплена на фундаменте при помощи анкерных болтов через отверстия в раме.

Для чего нужны лебедки и виды авто лебедок

Многим автомобилистам знакома ситуация, когда автомобиль застревает в яме или в грязи, буксирует и не двигается с места. Если вблизи не окажется трактора или достаточное количество людей, чтобы вытащить автомобиль, то решить проблему придется самому с использованием лебедки. Лебедки используются для подтягивания грузов, поднятия автомобилей и вытаскивания их из непроходимых ям. Вот для чего нужны лебедки.

Лебедки имеют механизм, состоящий из барабана и троса. Тяга происходит с помощью вращения барабана и наматывания на него троса. Конец троса закрепляется к неподвижному предмету, а сама лебедка — к передвигаемому объекту. В процессе вращения трос наматывается на барабан и тянет за собой груз.

Существует множество автомобильных лебедок, которые отличаются друг от друга механизмом привода. В этой статье мы попытаемся понять, зачем нужны лебедки разных механизмов, их особенности и как выбрать нужную лебедку из множества предлагаемых на рынке.

По механизму привода автомобильные лебедки разделяются на 4 группы:

• ручные
• механические
• гидравлические
• электрические.

Ручные лебедки используются для перемещения грузов с небольшим весом, так как работают с помощью применения человеческой силы. Существуют барабанные, рычажные и червячные лебедки.

Барабанные лебедки управляются с помощью вращения рукоятки, оснащены зубчатым барабаном и тросом. Барабанные лебедки увеличивают тяговое усилие максимум в два раза. При выборе барабанной лебедки нужно исходить из грузоподъёмности инструмента. При передвижении грузов по вертикали грузоподъёмность механизма снижается в два раза.

Рычажные лебедки состоят из двух крючков, колеса, троса и управляются рычагом. С помощью рычага трос наматывается и фиксируется на барабане. Преимущество такой лебедки в том, что ее не надо крепить к поверхности передвигаемого объекта, что расширяет возможности его использования. Такие лебедки применяются как для вытягивания автомобилей, так и для передвижения грузов в быту и строительстве.

Червячные лебедки чаще всего используются в строительстве для подтягивания различных грузов. Такие лебедки состоят из корпуса, вращающегося колеса с тросом и рукоятки с фиксатором. Тяга происходит с помощью сцепления червяка и червячного колеса. Такая лебедка имеет отверстия для болтов и требует установки лебедки на поверхности.

Ручные лебедки имеют небольшой вес, легко передвигаются и могут передвинуть автомобиль, буксирующий на скользкой дороге или траве, однако справиться с экстремально тяжелыми нагрузками они не в силах.

Если вы любите гонять по бездорожью, и вам знакома непроходимость в ямах или в снегу, то вы, должно быть, догадываетесь, зачем нужны лебедки более высокой мощности.

Механические лебедки — одни из самых мощных и надежных видов лебедок. Они работают от двигателя автомобиля. Специальный передаточный вал принимает крутящий момент от раздаточной коробки автомобиля и приводит в действие крутящийся барабан с тросом. Скорость наматывания троса у таких лебедок соответствует оборотам двигателя автомобиля. Механические лебедки достаточно мощные, чтобы справиться со всеми преградами на бездорожье. Однако их использование имеет ограничения. Механические лебедки можно установить только на внедорожниках, и при этом не на всех внедорожниках есть место для приспособления коробки отбора мощности.

Электрические лебедки популярны среди автомобилистов благодаря небольшому весу и легкости в установке. Они способны передвигать груз по горизонтали и вверх по склону. Электрические лебедки состоят из электромотора, редуктора, барабана с тросом и крюка. Лебедки работают от автомобильного аккумулятора и имеют высокую скорость накрутки троса.

Если вы рассматриваете электрическую лебедку, то в первую очередь надо обратить внимание на ее тяговое усилие, которое указывается на корпусе. Для выбора нужных параметров следует исходить из общего веса автомобиля и мощности аккумулятора. Тяговое усилие лебедки зависит от передаточного числа редуктора и мощности мотора. Высокое передаточное число редуктора позволяет при меньших затратах энергии получить большое тяговое усилие. Низкое же передаточное число обеспечивает высокую скорость намотки троса, однако количество потраченной энергии соответственно больше. Такие лебедки подходят для автомобилей с мощным аккумулятором, в противном случае лебедка может его разрядить.

Гидравлические лебедки имеют мощное тяговое усилие и популярны своей надежностью и устойчивостью к высоким перегрузкам. Такие лебедки имеют барабан с тросом и работают от гидравлического мотора, который приводится в действие с помощью гидроусилителя. Поэтому гидравлические лебедки используются автомобилями с гидронасосом.

Гидравлические лебедки герметичны, соответственно их можно использовать под водой. Для таких лебедок не страшны влага и коррозия. Гидравлические лебедки имеют небольшой вес и очень удобны в эксплуатации. Они подходят для автомобилей с тяжелым весом и имеют очень высокую мощность. Такие лебедки значительно экономят энергию, но скорость намотки троса у них сравнительно невелика.

Давайте подведем итог. Если вы еще задумываетесь, нужна ли лебедка вашему автомобилю, и какая именно, то в первую очередь попытайтесь определить, какие цели вы преследуете, и какие преграды встречаются на вашем пути. Далее из огромного количества лебедок, существующих сегодня на рынке, нужно просто выбрать то, что подходит именно вашему автомобилю по весу, мощности и остальным характеристикам. И напоследок, существующие на рынке лебедки отличаются не только по техническим параметрам, но и качеством материалов, обработкой деталей и сборкой конструкций. От этого зависит надежность и безопасность перемещения грузов.

Что такое лебедка (и как она работает)

Для автомобилистов

20 ноября

Поделиться на Facebook
Поделиться в Твиттере
Приколи это
Поделиться в Google

от Kt McBratney

от Kt McBratney

Бывший обозреватель поп-культуры, статьи Kt также были представлены в Esquire, iMedia и многочисленных маркетинговых кампаниях. Kt считает, что судьба поездки зависит от правильной музыки и закусок.

лебедка (существительное): устройство для буксировки или подъема; состоит из веревки, троса или цепи, намотанной на горизонтально вращающийся барабан и вращаемой кривошипом или двигателем, и обычно устанавливается в задней части тягача.

Нет лебедки?

Мы можем послать к вам кого-нибудь, кто это сделает.

Заказать услугу

Лебедки помогали людям управлять объектами на протяжении тысячелетий. Они настолько старые, что древние греки использовали их для подъема тяжелых предметов, подъема мостов и в крупных архитектурных проектах. И эта технология старой школы по-прежнему более чем полезна, особенно когда ваш автомобиль застрял.

Итак, из чего состоит лебедка? Лебедка состоит из нескольких различных компонентов, каждый из которых предназначен для достижения более широкой цели. Основные компоненты:

• A КАБЕЛЬНЫЙ ПРОВОД : Скорее всего стальной трос или синтетический трос, который будет намотан на барабан для предотвращения запутывания. Длина кабеля может быть от 40 до 100 футов.
• A БАРАБАН : Барабан имеет круглую форму и позволяет аккуратно наматывать на него проволоку. Катушка внутри лебедки позволяет барабану вращаться по кругу, наматывая или разматывая трос.
• A ДВИГАТЕЛЬ : Двигатель приводит в действие барабан, чтобы он мог втянуть и намотать на себя проволоку. Хотя не все лебедки оснащены двигателем, большинство автомобильных лебедок являются электрическими и включают двигатель для значительного ускорения работы.
• A ЗУБЧАТАЯ ПЕРЕДАЧА : Этот компонент берет мощность двигателя и преобразует ее в тяговое усилие, позволяя лебедке тянуть любой тяжелый материал.

Эти детали собраны вместе, чтобы обеспечить полную работу лебедки. Тросовый провод вытягивается и прикрепляется к объекту, который вы планируете буксировать.

После прикрепления двигатель включается, чтобы повернуть катушку и протянуть кабель обратно к транспортному средству и аккуратно вокруг барабана. Буксируемый предмет отправляется в путь.

Стоит отметить, что существуют разные типы лебедок, и в зависимости от веса вашего автомобиля вам нужно будет подобрать соответствующую лебедку. Некоторые лебедки могут выдерживать только до 500 фунтов, в то время как другие могут выдерживать гораздо больше. Базовые лебедки можно купить в Интернете всего за 100 долларов. Конечно, все зависит от долговечности лебедки, от того, какой вес она может выдержать и для чего вы будете ее использовать.

Нужна помощь прямо сейчас?

Помощь с лебедкой или буксировкой

Поделиться на Facebook
Поделиться в Твиттере
Приколи это
Поделиться в Google

Что такое лебедка? Как они работают и поясняются компоненты

Когда вы проводите большую часть своего времени в дороге или на бездорожье, есть несколько инструментов, которые вам нужны, чтобы сделать вашу жизнь проще. Лебедка, на которую многие полагаются в трудных условиях. Этот универсальный элемент оборудования, установленный на вашем автомобиле, является полезным подспорьем, но что такое лебедка?

Давайте посмотрим, как это устройство может сделать передвижение по суше и бездорожью более безопасным. Читать дальше!

Содержание

• Что такое лебедка?
• Где используются лебедки?
• Что делает лебедка?
• Примеры лебедок?
• Как пользоваться лебедкой?
• Компоненты лебедки
  • Трос/трос
  • Зубчатая передача
  • Двигатель/рукоятка
  • Электрические соленоиды и органы управления
• Как работают ручные лебедки?
• Когда полезно иметь лебедки?

Что такое лебедка?

В широком смысле лебедки — это любые машины или инструменты, которые используют веревку или трос для тяги, подъема или буксировки. Лебедки также могут иметь кривошип или двигатель, помогающий их вращать. Проще говоря, это моторизованная веревка или трос, с помощью которого можно тянуть что-то тяжелое.

Мы используем лебедку в передней части нашего грузовика, чтобы помочь поднять себя или другие транспортные средства или убрать тяжелые предметы с дороги.

Думаете, однотонный грузовик достаточно большой? В чем разница и почему вам может понадобиться 550 или 5500?

Посмотрите это видео на YouTube

Где используются лебедки?

Лебедки, как правило, используются в местах, где вы также имеете дело с тяжелой техникой. Это идеальные инструменты для подъема тяжелых материалов на строительных площадках или для вытаскивания застрявших автомобилей из сложных ситуаций. Некоторые люди используют лебедки во время работы в саду, чтобы удалить камни или большие корни деревьев. В других случаях лебедки используются для зиплайнов и приключений на открытом воздухе, чтобы тянуть людей или предметы по воздуху.

Вы наверняка видели лебедки и на бамперах внедорожников. Если вы едете по грязи, песку, снегу или каменистой местности, наличие лебедки может помочь вам вырваться из колеи, если вы окажетесь в пробке.

Иметь под рукой лебедку, когда RVing меняет правила игры.

Что делает лебедка?

Как мы уже установили, лебедка — это инструмент, который используется для тяги и подъема. Их можно использовать в самых разных условиях, а также они бывают разных размеров. Это универсальный инструмент для вытаскивания легковых и внедорожных грузовиков из канав, подъема тяжелых материалов, когда другие машины недоступны, и перемещения труднодоступных предметов в труднодоступные места. В некоторых случаях они также могут тянуть предметы за более крупные транспортные средства, такие как автомобиль или кемпер.

Наша лебедка находится в бампере с номерным знаком перед ней. Обратите внимание на кабель, выходящий с правой стороны.

Совет для профессионалов: Убедитесь, что у вас есть эти 21 электроинструмент, которые нужны каждому жильцу дома i в вашем доме на колесах.

Примеры лебедок?

Само собой разумеется, что существует широкий выбор лебедок, учитывая разнообразие их использования. Тот, который вы выберете, в конечном итоге будет зависеть от ваших потребностей, поскольку каждая функция уникальна. Лебедки можно разделить на семь основных категорий: электрические, механические барабанные, механические лебедки, гидравлические, механические с ручным управлением, механические портативные и гибридные.

Лебедки используются в различных машинах, от кранов до парусных лодок. Однако одно из наиболее распространенных мест, где вы увидите лебедки, — это передняя часть транспортных средств. Обычно это электрические лебедки, которые управляются из кабины или по беспроводной сети.

трос на барабане лебедкиМеханическая лебедкаОблегчайте тягу и подъем тяжелой техники и предметов с помощью лебедки.

Как пользоваться лебедкой?

Перед использованием лебедки вы должны натянуть трос, который будет выполнять подъем или тягу. Это означает соединение веревки с тяжелым предметом, чтобы натянуть ее на барабан. Если вы не натянете веревку или трос, они могут скрутиться при сильном натяжении и повредить их.

Трос лебедки можно размотать, разблокировав барабан и потянув за трос, или запустив двигатель назад. Разблокировка барабана обычно является более быстрым способом вытащить веревку.

Отсюда, в зависимости от типа используемой лебедки, важно найти прочное место для закрепления машины. Если вы привязываете веревку к застрявшему автомобилю, маленькие деревья и камни не являются хорошими креплениями, так как они могут прогибаться под весом автомобиля.

Чем больше и мощнее транспортное средство, тем лучше якорь. Более крупное транспортное средство с меньшей вероятностью может привести к повреждению или несчастному случаю в процессе подъема. Тем не менее, толстое твердое дерево может стать якорем, если не существует других вариантов.

Также можно использовать наземный якорь, чтобы закопать лебедку в почву и тянуть за нее, если точек крепления нет вообще.

Если у вас есть якорь, закрепите веревку или трос вокруг якоря и соедините его с подъемным тросом через крюк и скобу. Оттуда поместите воздушную заслонку вокруг подъемного троса. Это может помочь контролировать кабель, если что-то пойдет не так.

Comily Plus+ Внедорожная эвакуационная лебедка Вес…

• 1:МАТЕРИАЛ: сверхпрочный армированный ПВХ с широкими липучками для…
• 2: РАЗМЕР: 17X19 дюймов (43×49 см) и вес нетто: 1,7 фунта (0,75 кг)
• 3: ХАРАКТЕРИСТИКИ: Более прочный, НЕ громоздкий и хорошо видимый свет…

Подключение лебедки к другому транспортному средству является самым безопасным вариантом, когда вытащить себя из застрявшего положения.

Убедившись, что все на месте и безопасно, вы должны быть готовы к работе. Большинство лебедок имеют элементы управления, установленные в кабине транспортного средства. Однако некоторые из них представляют собой беспроводное управление для запуска и изменения направления.

Больше снаряжения для вашего дома на колесах Статьи, которые вам понравятся:

Компоненты лебедки

Теперь, когда мы больше знаем о лебедке, давайте разберем ее механически. Хотя лебедки в конечном итоге служат одной и той же цели, вы можете быть удивлены, узнав количество доступных опций.

Веревка/трос

Во-первых, у нас есть веревка или трос. Веревка, которую вы используете, зависит от работы, которую вы выполняете. Есть несколько различных категорий, из которых можно выбрать правильную веревку. Такие факторы, как размер, прочность, тип стали и сердечник каната, — все это факторы, которые следует учитывать при выборе каната, подходящего для ваших нужд. Веревка или кабель будут тем, что вы будете использовать в качестве якоря, а также тем, что будет свернуто обратно в устройство, когда работа будет выполнена.

Круглая часть, на которой сидит трос, называется барабаном лебедки.

Веревка или трос необходимы для помощи при использовании лебедки.

Шестерня

Далее у нас есть шестерня. Шестерни — это внутренние механизмы инструмента, детали, которые вращает двигатель. Как правило, зубчатые передачи для лебедок делятся на три различных класса: прямозубые, планетарные и червячные. Планетарные передачи являются наиболее популярным типом зубчатых передач. Этот редуктор может выдерживать большие нагрузки и эффективно работать при интенсивных нагрузках. Однако у планетарных передач отсутствует метод торможения, поэтому вам нужен внешний тормоз.

Червячные передачи имеют встроенную тормозную систему. Хотя они могут работать медленнее, чем планетарные передачи, червячные передачи надежны при больших нагрузках. Они также могут быть надежными в поддержании безопасной рабочей среды. В целом, червячные передачи имеют тенденцию быть более прочными, чем планетарные и прямозубые.

Цилиндрические зубчатые колеса являются наименее распространенными типами зубчатых колес. Хотя они могут не иметь грузоподъемности червячных передач, они все же невероятно эффективны. Как и планетарные передачи, прямозубые шестерни не имеют тормозной системы и требуют внешней системы для поддержания безопасного процесса.

Лебедки поставляются с тремя различными типами передач.

Мотор/рукоятка

Двигатель приводит машину в действие. Существует два типа электродвигателей для лебедок: двигатели с постоянными магнитами и двигатели с последовательным возбуждением. Оба являются двигателями постоянного тока (т.е. они работают от батарей).

Двигатели с постоянными магнитами обычно предназначены для легких нагрузок. Это связано с их склонностью к перегреву быстрее, чем двигатели с последовательной обмоткой. Двигатели с последовательным возбуждением, как правило, прочнее и долговечнее при больших нагрузках. Хотя у вас есть несколько моторизованных вариантов, есть также ручные стили, для которых требуется ручная рукоятка.

Электрические соленоиды и органы управления

Соленоиды — это переключатели двигателя. Эти электромагнитные компоненты включают и выключают двигатель и изменяют направление движения веревки или троса при натяжении. Они бывают с двумя или четырьмя соленоидами. Количество соленоидов зависит от типа двигателя машины.

Для двигателей с постоянными магнитами вы можете найти два соленоида. В двигателях с последовательным возбуждением вы должны найти четыре соленоида. Это еще одна причина, по которой двигатели с последовательной обмоткой имеют тенденцию быть более прочными и надежными. Чем больше электроэнергии они получают через соленоиды, тем эффективнее могут работать машины.

Приготовьтесь к поездке на фургоне с лебедкой в ​​наборе инструментов.

Совет для профессионалов: Работаете над созданием набора инструментов для дома на колесах? Обязательно купите эти 36 важных инструментов, которые вам понадобятся в наборе инструментов для дома на колесах .

Как работают ручные лебедки?

Ручные лебедки служат альтернативой их стандартным электрическим аналогам. Эти версии с ручным управлением идеально подходят для легких нагрузок, в тех случаях, когда предпочтительнее их храповой механизм или когда электродвигатели не подходят. Благодаря своим размерам и простоте эти инструменты идеально подходят для работы в дороге. Они поместятся в небольших помещениях для эффективного путешествия.

Ручные лебедки работают по тому же принципу, что и электрические, с небольшими изменениями. Вместо использования двигателя эти ручные устройства поддерживают использование упомянутых выше шестерен, но позволяют пользователю прокручивать веревку вручную через катушку.

Объяснение лебедок: что такое лебедка и что она может делать? — Академия Quadratec

Посмотрите это видео на YouTube

Когда полезно иметь лебедки?

Лебедки — невероятно полезные инструменты, которые могут стать ценным активом в дороге. Если вы впервые узнаете о возможностях инструмента, возможно, пришло время подумать о том, чтобы добавить его в свою коллекцию. Будь то вытаскивание застрявшего автомобиля из кювета или маневрирование автомобиля в ограниченном пространстве, получение одного из них перед следующей поездкой может сэкономить вам время и душевную боль.

В вашем наборе инструментов есть лебедка? Расскажите нам в комментариях!
