ᐉ Назначение систем зажигания

Система зажигания предназначена для воспламенения топливовоздушной смеси в цилиндрах бензинового двигателя. Топливовоздушная смесь воспламеняется в камере сгорания двигателя посредством электрического разряда между электродами свечи зажигания, установленной в головке цилиндров. Для создания искры между электродами свечи зажигания применяют системы зажигания от магнето и батарейные системы зажигания, источниками высокого напряжения в которых являются индукционные катушки.

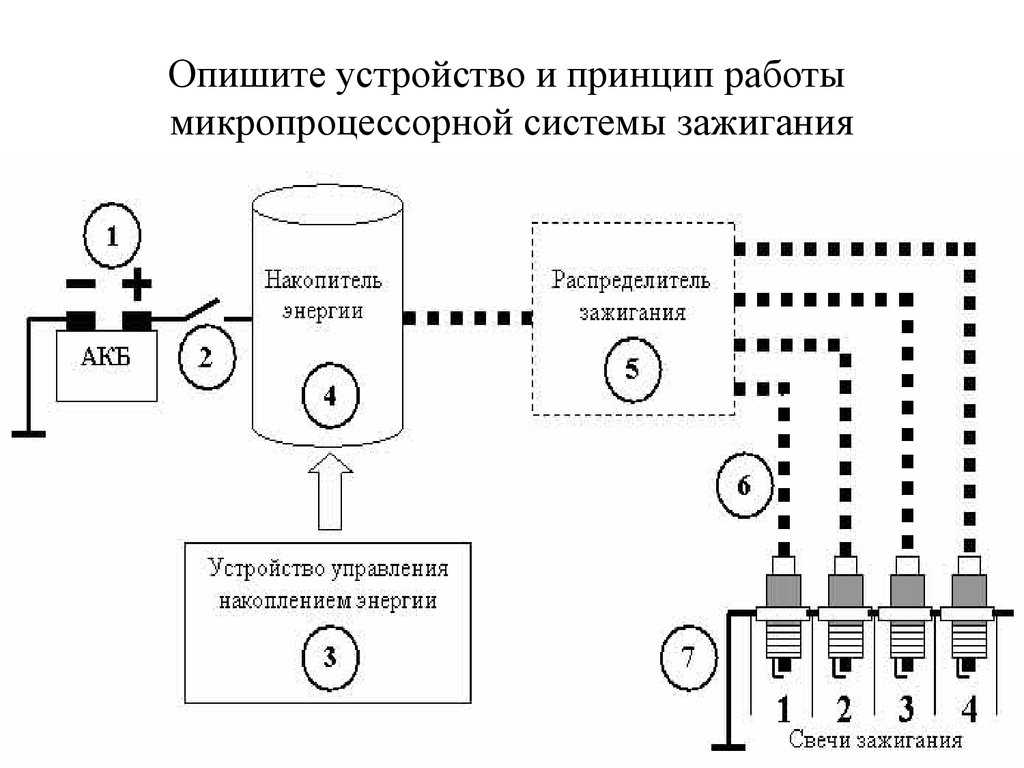

Рис. Схема батарейной системы зажигания

• источник тока ИТ, функцию которого выполняет аккумуляторная батарея или генератор
• выключатель ВК цепи электроснабжения (выключатель зажигания)
• датчик Д углового положения коленчатого вала
• регуляторы момента зажигания РМЗ, которые задают определенный момент подачи высокого напряжения на свечу в зависимости от частоты вращения коленчатого вала, разрежения Δрк во впускном трубопроводе и октанового числа бензина
• источник высокого напряжения ИВН, содержащий промежуточный накопитель энергии НЭ и преобразователь низкого напряжения в высокое
• силовое реле СР, в качестве которого могут служить механические контакты прерывателя или электронный ключ (транзистор или тири­стор)
• распределитель Р импульсов высокого напряжения по свечам
• помехоподавительные устройства ПП (экранирующие элементы системы зажигания или помехоподавительные резисторы)
• свечи зажигания СВ, на которые подается высокое вторичное напряжение

В батарейной системе зажигания источником энергии является аккумуляторная батарея или генератор (в зависимости от режима работы двигателя). Система зажигания от магнето принципиально отличается от батарейной тем, что источник электроэнергии в ней — магнитоэлектрический генератор, конструктивно объединенный с индукционной катушкой. Система зажигания от магнето в настоящее время на автомобилях практически не применяется, однако находит применение на пусковых бензиновых двигателях тракторных дизелей.

Система зажигания обеспечивает генерацию импульсов высокого напряжения в нужный момент времени на тактах сжатия в цилиндрах двигателя и их распределение по цилиндрам в соответствии с порядком их работы. Момент зажигания характеризуется углом опережения зажигания УОЗ, который представляет собой угол поворота коленчатого вата от положения в момент подачи искры до положения, когда поршень проходит через верхнюю мертвую точку ВМТ.

Электрическая искра вызывает появление в ограниченном объеме топливовоздушной смеси первых активных центров, от которых на­чинается развитие химической реакции оксидирования топлива, со­провождающейся выделением теплоты. Процесс сгорания рабочей смеси разделяют на три фазы:

• начальная, в которой формируется пламя, инициированное ис­кровым разрядом в свече
• основная, в которой пламя распространяется на большую часть камеры сгорания
• конечная, в которой пламя догорает у стенок цилиндра

Рис. Система зажигания с накоплением энергии:
а — в магнитном поле; б — в электрическом поле

Для бесперебойного искрообразования на свечу зажигания необходимо подать напряжение до 30 кВ.

Высокий уровень напряжения обеспечивает промежуточный источник энергии. По способу накопления энергии в промежуточном источнике различают системы с накоплением энергии в магнитном поле (в индуктивности) или в электрическом поле конденсатора (в емкости). В обоих случаях для получения импульса высокого напряжения используется катушка зажигания, представляющая собой трансформатор (или автотрансформатор), содержащий две обмотки: первичную L1 с малым числом витков и электросопротивле­нием в доли и единицы ома и вторичную обмотку L2 с большим числом витков и сопротивлением в единицы и десятки килоом.

Автотрансформаторная связь обмоток упрощает конструкцию и технологию изготовления катушки, а также несколько увеличивает вторичное напряжение. Коэффициент трансформации катушек зажигания находится в пределах 50—225.

В системах зажигания с накоплением энергии в катушках зажигания (в индуктивности) первичная обмотка L1 катушки подключается к источнику электроснабжения последовательно через механический или электронный прерыватель S2. В системах зажигания с накоплением энергии в электрическом поле конденсатора (в емкости) первичная обмотка катушки периодически подключается к конденсатору управляемым электронным переключателем S2. Конденсатор предварительно за­ряжается от источника электроснабжения на автомобиле через статический преобразователь напряжения.

Posted in Система зажиганияTagged Система зажигания

СИСТЕМА ЗАЖИГАНИЯ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ ОСОБЕННОСТИ КОНСТРУКЦИИ

г. Москва, Авиамоторная 12

+7 495 125-20-00

Авто

Бренды

ВАЗ

Ремонт ВАЗ 2107

ЭЛЕКТРООБОРУДОВАНИЕ

СИСТЕМА ЗАЖИГАНИЯ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ ОСОБЕННОСТИ КОНСТРУКЦИИ

Автор:
Третий Рим

Средний

шагов
11

30 мин — 1 час

Комментарии:


Избранное: 0

Шаг 1

На большей части выпуска автомобилей ВАЗ-2107 и ВАЗ-21074 установлена контактная система зажигания. С 1987 г. часть автомобилей комплектовали бесконтактной системой зажигания.

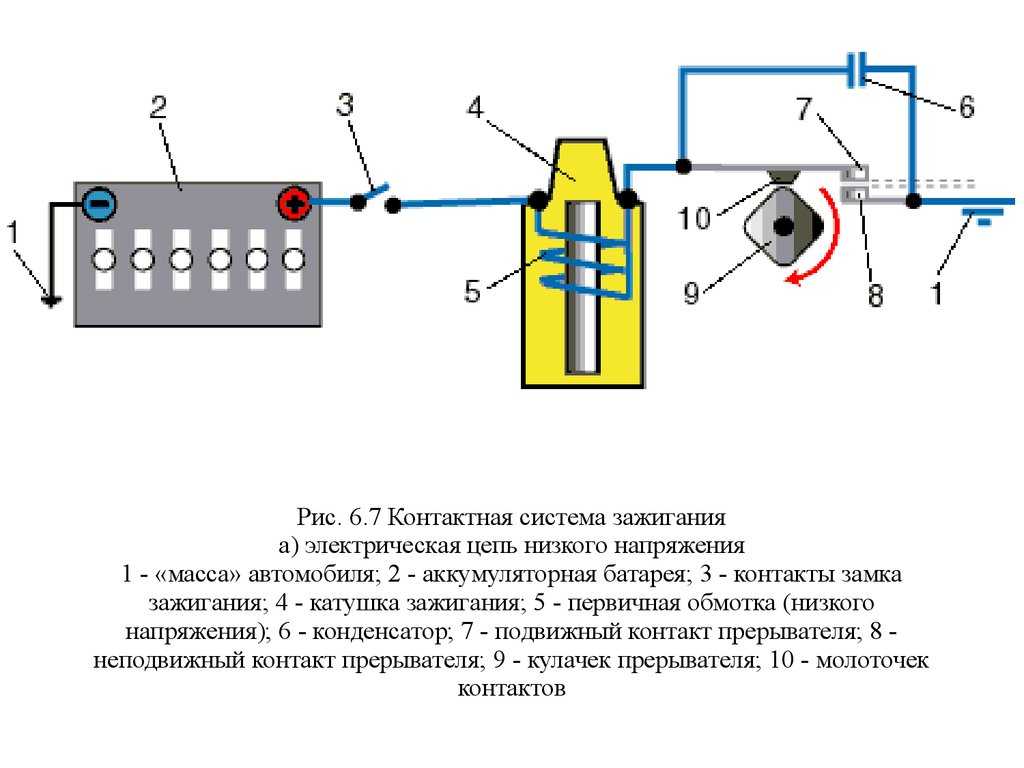

Контактная система зажигания. Схема контактной системы зажигания приведена на рис. 9.13. Контактная система зажигания состоит из выключателя зажигания 8, катушки зажигания 5, распределителя зажигания 2, высоковольтных проводов и свечей зажигания 1.

Шаг 2

Рис. 9.13. Схема контактной системы зажигания: 1 – свечи зажигания; 2 – распределитель зажигания; 3 – конденсатор; 4 – кулачок прерывателя; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания; «А+» – к клемме «30» генератора

Шаг 3

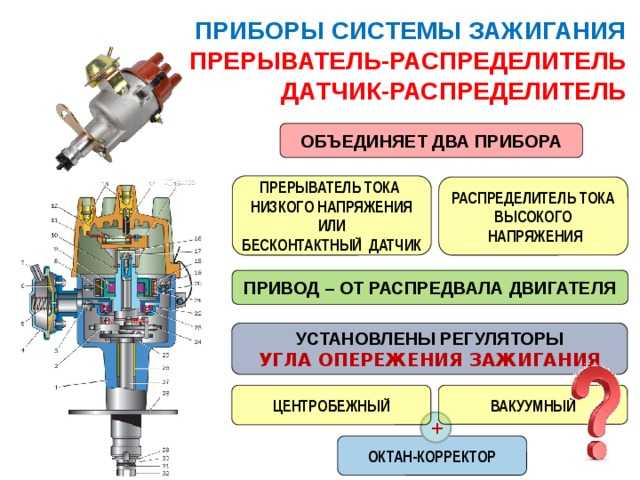

На автомобилях с контактной системой зажигания установлен распределитель зажигания 30.3706-01 (рис. 9.14), который расположен в передней части блока цилиндров с левой стороны. Распределитель зажигания прерывает цепь первичной обмотки катушки зажигания и распределяет высокое напряжение по свечам зажигания в необходимой последовательности. Распределитель включает в себя прерыватель с контактами, распределитель импульсов высокого напряжения, вакуумный и центробежный регуляторы опережения зажигания.

Шаг 4

Рис. 9.14. Распределитель зажигания 30.3706-01: 1 – валик распределителя зажигания; 2 – провод подвода тока к распределителю зажигания; 3 – защелка крепления крышки; 4 – корпус вакуумного регулятора; 5 – диафрагма; 6 – крышка вакуумного регулятора; 7 – тяга вакуумного регулятора; 8 – патрубок для вакуумного шланга от карбюратора; 9 – смазочный фитиль (фильц) кулачка; 10 – опорная пластина регулятора опережения зажигания; 11 – ротор распределителя зажигания; 12 – боковой электрод с клеммой для провода к свече зажигания; 13 – крышка распределителя зажигания; 14 – центральная клемма для провода от катушки зажигания; 15 – центральный угольный электрод с пружиной; 16 – центральный контакт ротора; 17 – резистор для подавления радиопомех; 18 – наружный контакт ротора; 19 – ведущая пластина центробежного регулятора; 20 – грузик центробежного регулятора опережения зажигания; 21 – ось рычажка; 22 – кулачок прерывателя; 23 – рычажок прерывателя; 24 – стойка с контактами прерывателя; 25 – контакты прерывателя; 26 – подвижная пластина прерывателя; 27 – конденсатор; 28 – корпус распределителя зажигания; 29 – маслоотражательная муфта валика; 30 – стопорная пластина подшипника; 31 – подшипник подвижной пластины прерывателя; 32 – корпус масленки; 33 – винты крепления стойки с контактами прерывателя; 34 – винт клеммового зажима; а – канавка для отличия распределителей зажигания 30. 3706; б – паз для перемещения стойки с контактами

Шаг 5

Катушка зажигания Б-117А установлена в моторном отсеке и закреплена на левом брызговике кузова двумя гайками. Катушка зажигания преобразует импульсный ток низкого напряжения в ток высокого напряжения. Свечи зажигания А17ДВР воспламеняют рабочую смесь в цилиндрах двигателя.

Шаг 6

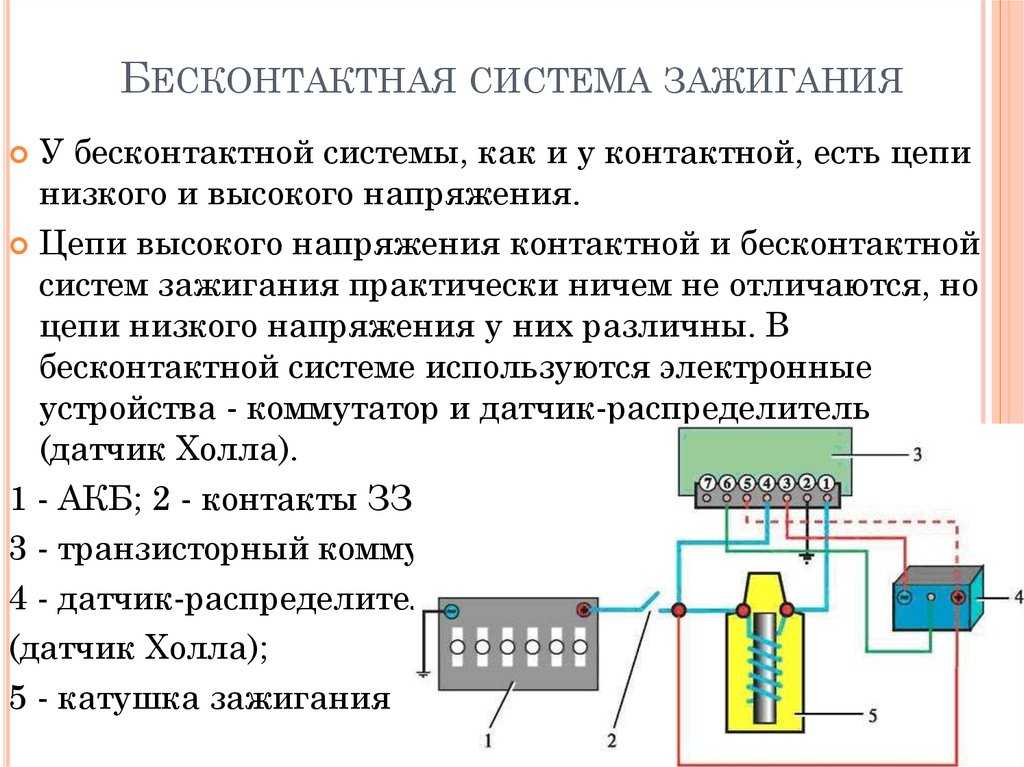

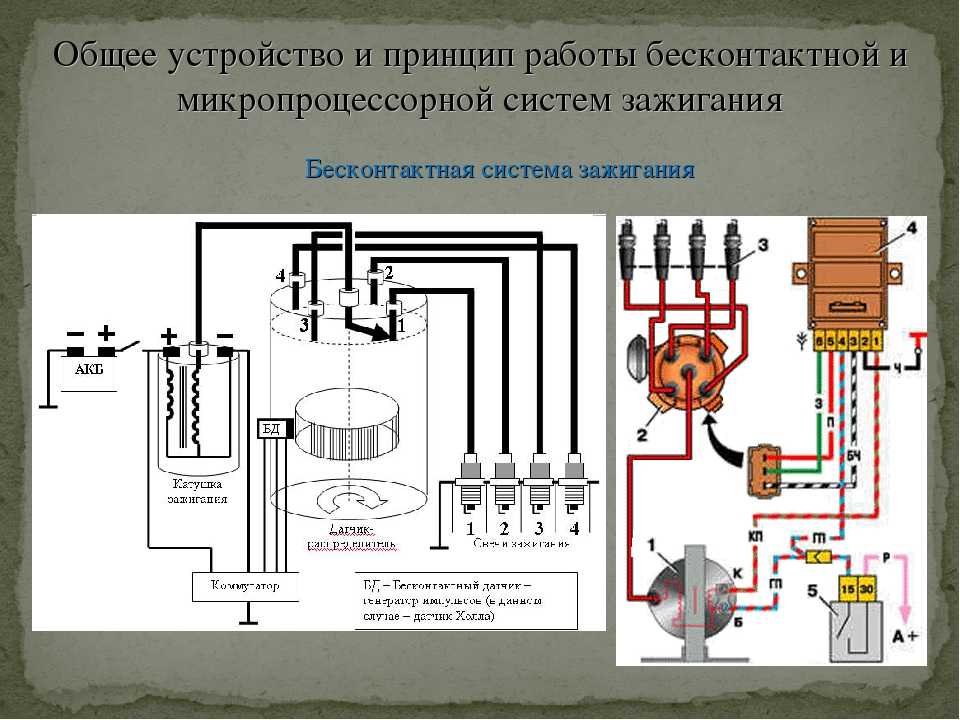

Бесконтактная система зажигания. Схема бесконтактной системы зажигания представлена на рис. 9.15. Бесконтактная система зажигания состоит из выключателя зажигания, коммутатора, катушки зажигания, датчика-распределителя, высоковольтных проводов, свечей зажигания.

Шаг 7

Рис. 9.15. Схема бесконтактной системы зажигания: 1 – свечи зажигания; 2 – датчик-распределитель зажигания; 3 – кран; 4 – бесконтактный датчик; 5 – коммутатор; 6 – катушка зажигания; 7 – монтажный блок; 8 – реле зажигания; 9 – выключатель зажигания; «А+» – к клемме «30» генератора

Шаг 8

На автомобилях с бесконтактной системой зажигания установлен датчик-распределитель зажигания 38. 3706-01 (рис. 9.16), расположенный в том же месте двигателя, что и распределитель контактной системы зажигания.

Шаг 9

Рис. 9.16. Датчик-распределитель зажигания 38.3706-01: 1 – валик датчика-распределителя зажигания; 2 – маслоотражательная муфта валика; 3 – корпус датчика-распределителя; 4 – штепсельный разъем; 5 – корпус вакуумного регулятора; 6 – диафрагма; 7 – крышка вакуумного регулятора; 8 – тяга вакуумного регулятора; 9 – опорная (ведомая) пластина регулятора опережения зажигания; 10 – ротор распределителя зажигания; 11 – боковой электрод с клеммой для провода к свече зажигания; 12 – крышка распределителя зажигания; 13 – центральный электрод с клеммой для провода от катушки зажигания; 14 – уголек центрального электрода; 15 – центральный контакт ротора; 16 – резистор 1000 Ом для подавления радиопомех; 17 – наружный контакт ротора; 18 – ведущая пластина центробежного регулятора; 19 – грузик регулятора опережения зажигания; 20 – экран; 21 – подвижная (опорная) пластина бесконтактного датчика; 22 – бесконтактный датчик; 23 – корпус масленки; 24 – стопорная пластина подшипника; 25 – подшипник подвижной пластины бесконтактного датчика; а – канавка для отличия датчиков-распределителей 38. 3706

Шаг 10

Датчик-распределитель зажигания – с бесконтактным датчиком управляющих импульсов и встроенными вакуумным и центробежным регуляторами опережения зажигания. Датчик-распределитель зажигания передает управляющие сигналы на коммутатор, задавая момент искрообразования, и распределяет импульсы тока высокого напряжения по свечам зажигания.

Коммутатор 3620.3734 преобразует управляющие импульсы бесконтактного датчика в импульсный ток, поступающий на первичную обмотку катушки зажигания.

Катушка зажигания 27.3705 установлена в моторном отсеке так же, как и катушка контактной системы зажигания.

Шаг 11

*Неисправности, относящиеся к бесконтактной системе зажигания.

Готово!

Система зажигания Определение и значение

• Основные определения
• Викторина
• Сопутствующее содержание
• Примеры

Показывает уровень сложности слова.

Сохрани это слово!

См. синонимы слова «система зажигания» на Thesaurus.com

Показывает уровень обучения в зависимости от сложности слова.

---

сущ.

система в двигателе внутреннего сгорания, которая производит искру для воспламенения топливно-воздушной смеси: включает аккумулятор, катушку зажигания, распределитель, свечи зажигания и соответствующие переключатели и проводку.

ВИКТОРИНА

ВСЕ ЗА(U)R ЭТОГО БРИТАНСКОГО ПРОТИВ. АМЕРИКАНСКИЙ АНГЛИЙСКИЙ ВИКТОРИНА

Существует огромное количество различий между тем, как люди говорят по-английски в США и Великобритании. Способны ли ваши языковые навыки определить разницу? Давай выясним!

Вопрос 1 из 7

Правда или ложь? Британский английский и американский английский различаются только сленговыми словами.

Происхождение системы зажигания

Впервые зафиксировано в 1900–05 гг.

Слова рядом с системой зажигания

воспламенитель, зажигание, катушка зажигания, ключ зажигания, точка зажигания, система зажигания, игнитрон, неблагородный, позорный, позорный, невежественный

Dictionary. com Unabridged
На основе Random House Unabridged Dictionary, © Random House, Inc. 2023

Слова, относящиеся к системе зажигания

огненный шар, детонатор, предохранитель, искра

Как использовать систему зажигания в предложении

• Не было смертей на регулярных рейсах коммерческой авиации в 2014 году в системе, которая выполняет 68 000 рейсов в день.

  Раздражающие задержки в аэропорту могут помешать вам стать следующей AirAsia 8501|Клайв Ирвинг|6 января 2015 г.|DAILY BEAST

• Она наполняет своих персонажей — сильных женщин, сопротивляющихся сексистской системе — с таким сердцем.

  Оскар 2015: Выбор The Daily Beast, от Скарлетт Йоханссон до «Отрочества»|Марлоу Стерн|6 января 2015|DAILY BEAST

• Сотня сверхбогатых либеральных и консервативных доноров захватила политическую систему.

  100 богатых людей, которые управляют Америкой|Марк Маккиннон|5 января 2015|DAILY BEAST

• «Держитесь в строю», — сказал сержант церемониального подразделения по громкой связи полицейским на улице.

  Протест в связи с похоронами — это слишком много для профсоюзного босса полиции Нью-Йорка|Майкл Дейли|5 января 2015 г.|DAILY BEAST

• Обе стороны теперь имеют равные возможности, когда дело доходит до игры в систему.

  100 богатых людей, которые правят Америкой|Марк Маккиннон|5 января 2015 г.|DAILY BEAST

• Швеция исключила британские товары в соответствии с континентальной системой, установленной Бонапартом.

  Книга истории и хронологии на каждый день|Джоэл Манселл

• Однако, поскольку Испания пала с высоты, которую она когда-то занимала, ее колониальная система также рухнула.

  Табак; Его история, разновидности, культура, производство и торговля|E. Р. Биллингс.

• Реформаторы более раннего периода не были равнодушны к необходимости централизованной организации банковской системы.

  Чтения в книге «Деньги и банковское дело»|Честер Артур Филлипс

• Соответственно, вопрос «Насколько долгий выпуск банкнот при новой системе, вероятно, окажется эластичным?»

  Чтения по деньгам и банковскому делу|Честер Артур Филлипс

• Благодаря замечательной системе Бертье Бонапарт поддерживал связь со всеми подразделениями своей команды.

  Маршалы Наполеона|Р. P. Dunn-Pattison

Все, что вам нужно знать о системе зажигания

При большом разнообразии автомобильных применений система зажигания играет жизненно важную роль, поскольку она генерирует искру. Он нагревает электрод до высокой температуры, так что топливно-воздушная смесь может воспламениться во всех двигателях внутреннего сгорания с искровым зажиганием. другие автомобили, в том числе стационарные и передвижные, также спроектированы с системой, которая может включать газовый и жидкотопливный котел, ракетные двигатели и т. д. По этой причине существуют различные типы систем зажигания.

Что такое безопасность? Зачем нам Safe…

Пожалуйста, включите JavaScript

Что такое Безопасность? Зачем нам безопасность? — Инструментальная система безопасности

Однако бензиновый двигатель внутреннего сгорания с искровым зажиганием является наиболее зависимым от системы как автомобиля, так и мотоцикла. Сегодня мы рассмотрим определение, функции, приложения, компоненты, схемы, типы и работу системы зажигания в двигателях внутреннего сгорания. Мы также рассмотрим преимущества и недостатки системы зажигания на их различных типах.

Read more: Things you must know about connecting rod

Contents

Определение системы зажигания

Система зажигания — это система, используемая в некоторых типах двигателей внутреннего сгорания, часто бензиновых двигателях, для воспламенения топливно-воздушной смеси. Это воспламенение осуществляется специально для того, чтобы мог произойти взрыв в камере сгорания. То есть искра, возникающая в системе зажигания (свеча зажигания), вызывает воспламенение топливно-воздушной смеси.

Как упоминалось ранее, система зажигания используется в двигателях внутреннего сгорания с искровым зажиганием, хотя она также используется в некоторых других механических устройствах. Но он довольно популярен на бензиновом двигателе. ну, в дизельных двигателях с воспламенением от сжатия процесс отличается, поскольку топливно-воздушная смесь воспламеняется теплотой сжатия, что приводит к устранению свечи зажигания. Это еще одна тема обсуждения, с которой вы можете ознакомиться ниже.

Подробнее: Компоненты двигателя внутреннего сгорания

Функция системы зажигания

Ниже представлена ​​функция системы зажигания в двигателях внутреннего сгорания с искровым зажиганием:

· Основная функция системы зажигания заключается в создании электрической искры в камере сгорания двигателя в нужное время, чтобы что смесь бензина и воздуха может воспламениться.

· Напряжение на свече зажигания составляет 30 000 вольт.

· Искра высокого напряжения подается на каждую свечу зажигания в правильной последовательности.

· Момент зажигания различается в зависимости от нагрузки, скорости и других условий.

· Искра рассчитана по времени, поэтому она может возникнуть, когда поршень приближается к верхней мертвой точке.

Подробнее: Все, что вам нужно знать об автомобильном поршне

Применение системы зажигания

Ниже приведены области применения различных типов систем зажигания в автомобильных двигателях:

· Система используется в двухколесных транспортных средствах (SI двигателей

Подпишитесь на нашу рассылку новостей

· Подобно тому, как батарея используется для выработки энергии в аккумуляторной системе зажигания, магнето используется для выработки электроэнергии

· Наконец, система зажигания широко используется в тракторах, подвесных моторах, стиральных машинах, судовых двигателях, силовых агрегатах и ​​двигателях, работающих на природном газе.

Различие между приводным ремнем и ремнем ГРМ

Типы системы зажигания

Ниже приведены три основных типа системы зажигания, используемых в двигателях внутреннего сгорания с искровым зажиганием:

Магнето-система зажигания:

В магнето типы зажигания система. Магнето служит основным компонентом, используемым для создания энергии высокого напряжения. Затем это высокое напряжение используется для выработки электроэнергии, которая в дальнейшем используется для управления транспортными средствами. Система представляет собой комбинацию распределителя и генератора, объединенных в единое целое. Это отличает его от обычного распределителя, который создает энергию искры без внешнего напряжения.

Электронная система зажигания:

Электронные типы системы зажигания полностью контролируются электронным способом и питаются от батареи, в отличие от предыдущей, в которой используется магнето. Он имеет отрицательный и положительный выводы; минусовая клемма заземлена, а плюсовая подключена к замку зажигания. Итак, при включенном выключателе по проводам подается питание на электронный модуль зажигания. Затем мощность отправляется на катушку зажигания, которая имеет две обмотки; первичная обмотка и вторичная обмотка. Эти обмотки изолированы, а первичная обмотка толще вторичной. Между обмотками находится стержень, создающий магнитное поле. Наконец,

Батарейная система зажигания:

Аккумуляторные системы зажигания широко используются в автомобилях для получения искры с помощью свечи зажигания с помощью аккумулятора. Он часто встречается в четырехколесных транспортных средствах, но теперь используется в двухколесных транспортных средствах, которые получают ток от 6-вольтовой или 12-вольтовой батареи в катушке зажигания. Читайте полную статью ниже!

Подробнее: Понятие об автомобильном клапанном механизме

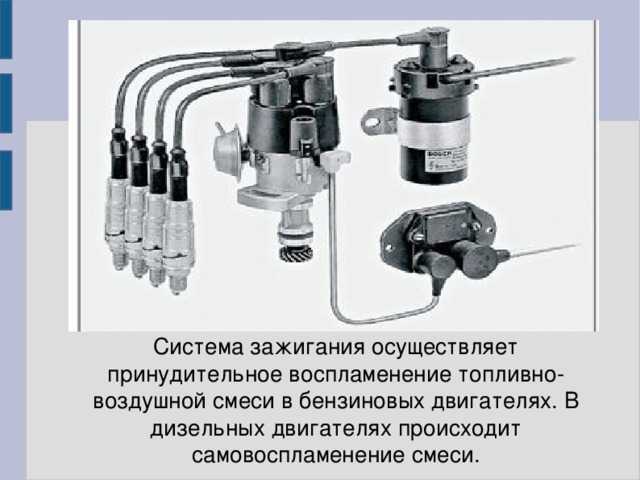

Компоненты системы зажигания

Ниже представлены компоненты различных типов системы зажигания и их функции:

Система зажигания от магнето

Компоненты системы зажигания от магнето включают магнето, распределитель, конденсатор, кулачок, прерыватель контактов и выключатель зажигания. Их функция была объяснена в полной статье.

Аккумуляторная система зажигания

Компоненты аккумуляторной системы зажигания Аккумулятор, замок зажигания, катушка зажигания, балластный резистор. Его компоненты также содержат прерыватель контактов, распределитель, конденсатор и свечу зажигания. Прочтите полную статью, чтобы увидеть их функции. Наконец,

Электронная система зажигания

Компоненты электронной системы зажигания также включают аккумулятор, распределитель, конденсатор, модуль управления зажиганием, якорь, катушку зажигания и свечу зажигания.

Подробнее: Система автоматической коробки передач

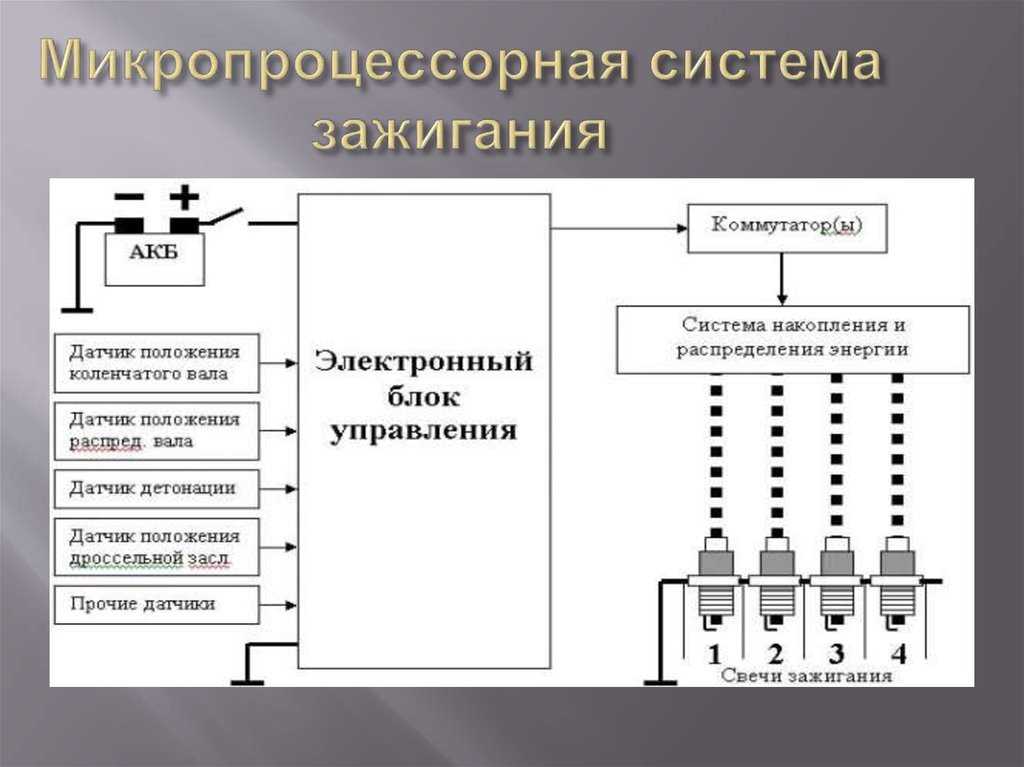

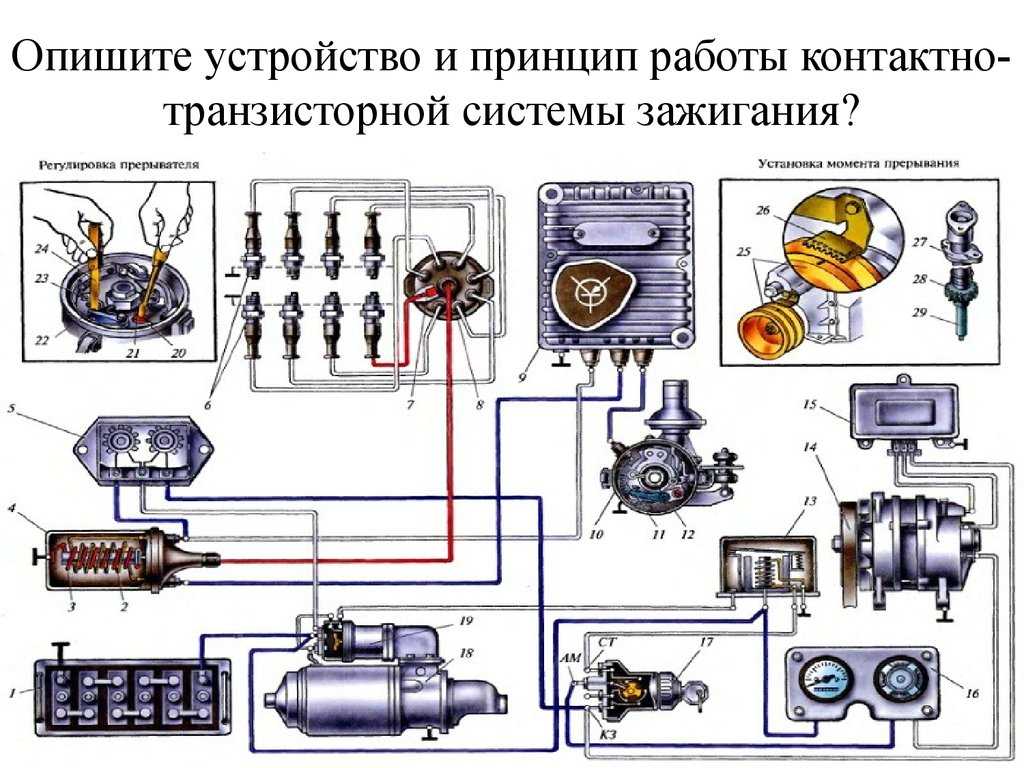

Схема различных систем зажигания:

Принцип работы

Работа системы зажигания менее сложна и ее легко понять. Очевидно, что с приведенным выше объяснением вышеприведенных разделов вы теперь знакомы с функциональными частями и работой системы. Большинство типов систем зажигания работают от батареи, но лишь немногие из них способны генерировать энергию самостоятельно. Тем не менее, с помощью видео ниже вы узнаете, как работают различные типы систем зажигания.

Видео о работе системы зажигания:

Подробнее: Что нужно знать о масляном картере двигателя

Преимущества и недостатки системы зажигания

Преимущества:

Ниже приведены преимущества системы зажигания:

· Меньше в системах зажигания от магнето требуется техническое обслуживание, они дешевле, занимают меньше места и не требуют батареи. Он имеет высокую эффективность работы из-за искры высокой интенсивности и менее подвержен ошибкам, так как батарея не используется

· Еще одним преимуществом систем зажигания является то, что выбор электронных типов состоит из меньшего количества деталей, а также требует минимального обслуживания. Его эффективность также хороша, и он генерирует меньше выбросов. Еще одним преимуществом электронной системы зажигания является то, что она увеличивает эффективность использования топлива. Наконец,

· Преимущество аккумуляторных систем зажигания заключается в хорошей интенсивности искры. Он также обеспечивает высокую концентрацию искры даже при низких оборотах двигателя или при первом запуске. Он также требует меньше обслуживания, как и другие типы систем зажигания.

Подробнее: Система охлаждения в двигателях внутреннего сгорания

Недостатки:

Несмотря на большие преимущества системы зажигания. некоторые ограничения все еще имеют место. К недостаткам системы зажигания относятся:

· Недостатком системы зажигания магнето является плохое качество искры при первом запуске малых оборотов.
