Общее устройство трактора ДТ-20 | ЖЕЛЕЗНЫЙ-КОНЬ.РФ

Трактор ДТ-20 – колёсная универсальная садово-огородная машина (класс 0,6 т) безрамной конструкции, задние колёса – ведущие, передние колёса – управляемые.

Реверс всех основных передач даёт возможность использования при работе и переднего, и заднего хода. Колея трактора – регулируемая.

Двигатель Д-20 потребляет дизельное топливо, развивая мощность 18 л/с при 1600 об/мин. На втором режиме, использующемся кратковременно при транспортных работах, двигатель достигает мощности 20 л/с при 1800 об/мин.

Трактор ДТ-20 [рис. 1] предназначен для использования:

— при междурядной обработке в огородах, садах, ягодниках, на мелких полевых участках;

— при внесении удобрений, борьбе с вредителями и сорняками;

— при посеве, посадке, уборке овощей;

— на пахотных работах (лёгкие почвы), сеноуборке;

— для привода стационарных машин;

— на лёгких землеройных, погрузочных работах;

— для нужд коммунального хозяйства;

— на строительных, различных транспортных работах.

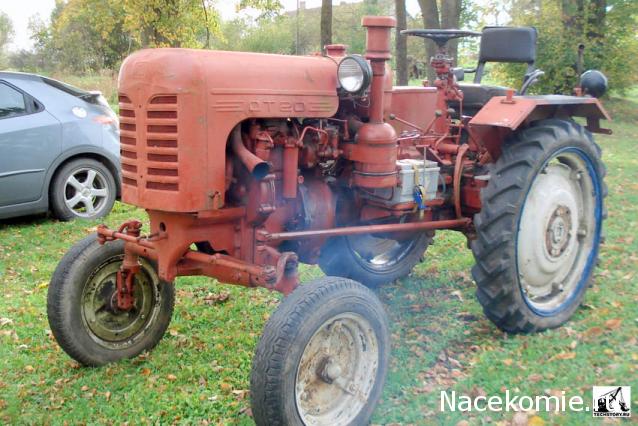

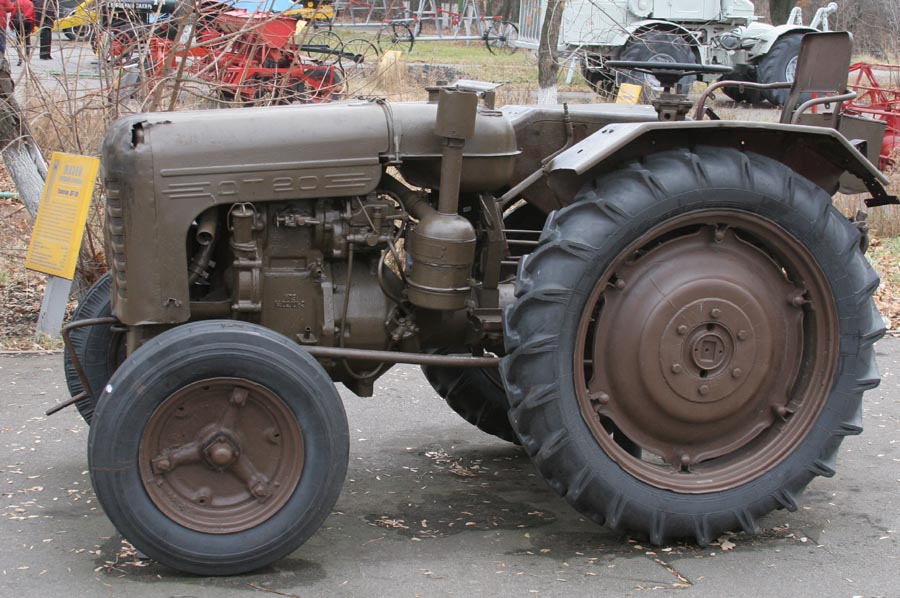

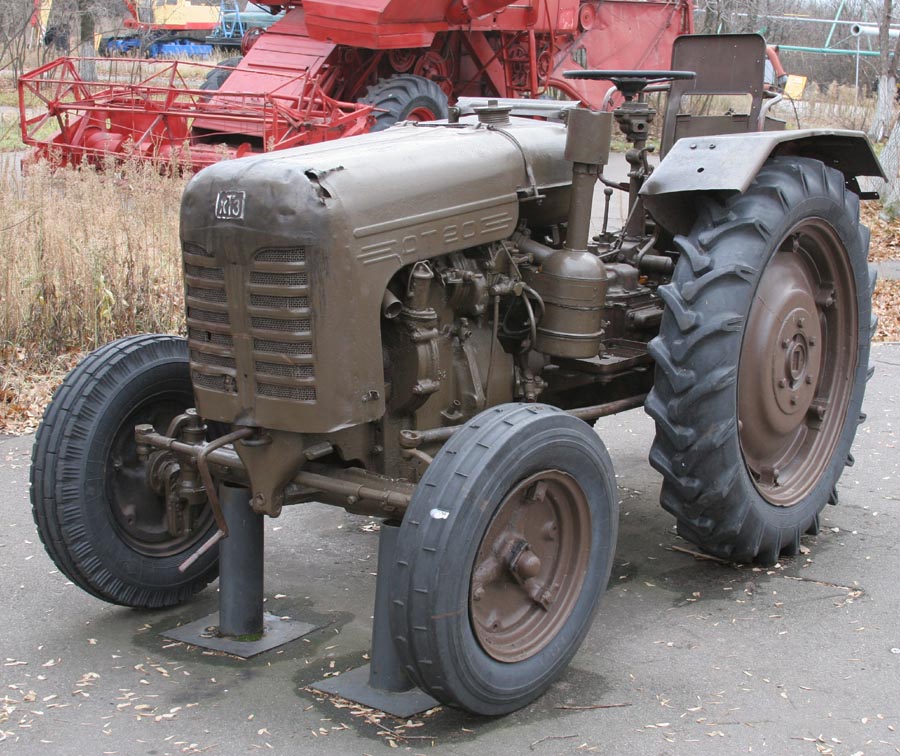

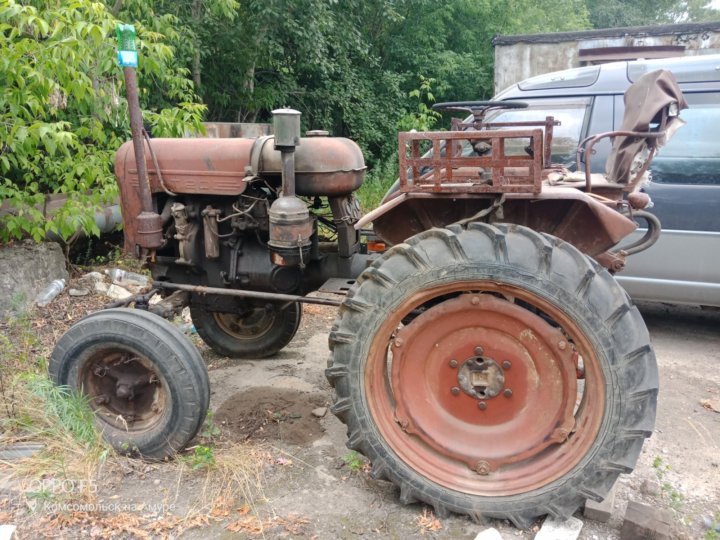

Рис. 1. Трактор ДТ-20. Общий вид.

Трактор ДТ-20 сконструирован на базе трактора ДТ-14 (Харьковский тракторный завод) путём его модернизации. Улучшение процесса смесеобразования и увеличение хода поршня (со 125 до 140 мм) позволили повысить мощность двигателя, а значит увеличить рабочую скорость трактора и повысить производительность.

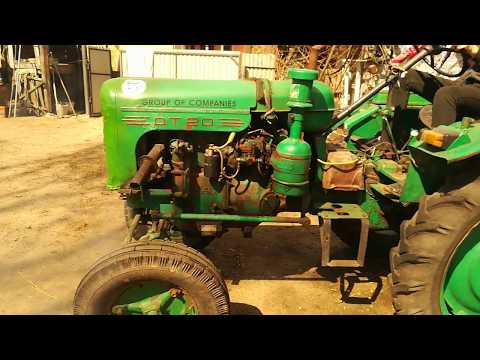

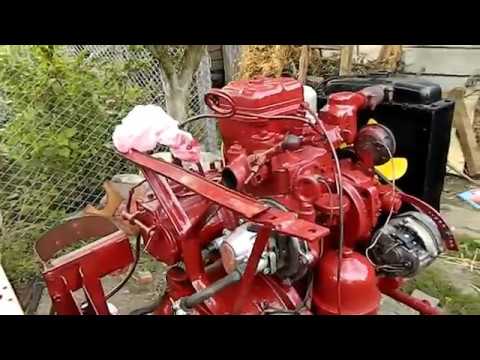

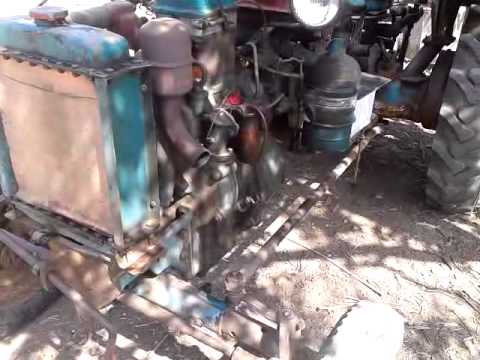

Двигатель трактора ДТ-20. На тракторе ДТ-20 устанавливается одноцилиндровый четырёхтактный двигатель (2) [рис. 2] водяного охлаждения с воспламенением от сжатия и непосредственным впрыском топлива в камеру сгорания. Камера сгорания расположена в днище топлива.

Рис. 2. Размещение основных узлов и агрегатов на тракторе ДТ-20.

1) – Передний мост;

2) – Двигатель;

3) – Соединительный корпус;

4) – Капот;

5) – Топливный бак;

6) – Рулевое колесо;

7) – Стойка тента;

8) – Сиденье тракториста;

9) – Гидромеханизм;

10) – Механизм навески;

11) – Силовой цилиндр;

12) – Главная передача.

Запуск двигателя производится на дизельном топливе при помощи электрического стартера. Уравновешивание двигателя и устранение его вибрации осуществляется механизмом, который представляет собой два валика, расположенных параллельно коленчатому валу, на концах которых размещены четыре противовеса – по два на каждом валике. Расположение цилиндра – вертикальное.

Двигатель оснащён односекционным топливным насосом, снабжённым всережимным центробежным регулятором. Форсунка с одним отверстием, закрытая, со штифтом. Очистка дизельного топлива производится в грубом фильтре-отстойнике. Далее производится тонкая очистка топлива в фильтре со стандартным фильтрующим элементом.

Поддон воздухоочистителя заполняется дизельным маслом до уровня кольцевого пояска. Работа двигателя без масла в поддоне запрещена.

В двигателе применён трёхступенчатый воздухоочиститель с сухой и масляной очисткой воздуха.

Система смазки двигателя трактора ДТ-20 комбинированная – под давлением и разбрызгиванием. Давление в масляной магистрали создаётся шестерёнчатым насосом, который приводится от коленчатого вала двигателя. Очистка масла осуществляется в реактивной масляной центрифуге. Двигатель снабжён закрытой системой охлаждения с принудительной циркуляцией воды. Циркуляция воды создаётся центральным водяным насосом, размещённым на одной оси с двухлопастным вентилятором. Охлаждение воды проводится в пластинчато-трубчатом радиаторе. Автоматическая поддержка теплового режима обеспечивается с помощью термостата и шторки, управляемой с рабочего места тракториста. При пуске двигателя используется электрофакельный подогрев. Он осуществляется посредством подогревательного устройства, которое состоит из спирали, распылителя топлива, ручного подкачивающего насоса. Двигатель оснащён глушителем-искрогасителем.

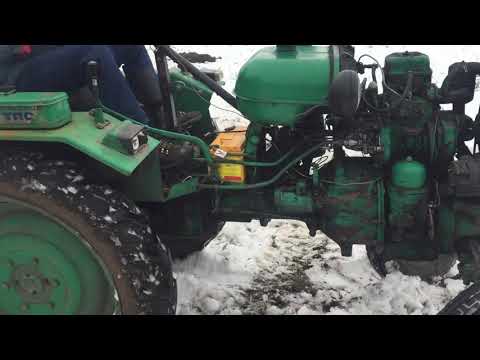

Силовая передача трактора ДТ-20. Сухая однодисковая непостоянно замкнутая фрикционная муфта сцепления, управляемая одним рычагом, установлена между двигателем и трансмиссией. Соединение вала муфты сцепления с главной передачей (12) жёсткое, разъёмное.

Коробка передач с поперечными валами имеет четыре реверсируемых передачи (диапазон скоростей 5,03-15,7 км/ч). Переключение передач производится с помощью рычага с кулисой. При 1800 об/мин коленчатого вала трактор развивает транспортную скорость 17,65 км/ч. Помимо этого, замедленная нереверсируемая передача прямого хода позволяет трактору развить скорость 0,87 км/ч при 900 об/мин коленчатого вала. Данная передача используется для работы с тяговым усилием, не превышающим 700 кг.

В одном корпусе с коробкой передач смонтирован механизм поворота. Он представляет собой межколёсный конический дифференциал с двумя сателлитами. Слева и справа к корпусу коробки передач закреплены рукава, в которых размещены тормоза, а к рукавам присоединяются конические передачи (одноступенчатые редукторы в чугунных картерах).

Возможно закрепление конечных передач к рукаву тормоза в различных положениях путём изменения продольной базы и дорожного просвета трактора.

Хвостовик вала отбора мощности с зависимым приводом размещён в задней части трактора; справа по ходу расположен хвостовик вала коробки передач для приводного шкива.

Конструкция ходовой части трактора ДТ-20 включает в себя передний мост с управляемыми колёсами и задние ведущие колёса. На передние управляемые колёса устанавливаются пневматические шины (размер 5,50-16), задние колёса комплектуются шинами 8-32/9-32\10/28.

Конструкция ходовой части позволяет изменить колею трактора в пределах 1100-1500 мм с интервалом через 50 мм. При соответствующем изменении продольной базы возможно изменение дорожного просвета от 308 до 515 мм.

Передний моста (трубчатая ось) смонтирован в кронштейне двигателя на оси и может качаться в вертикальной поперечной плоскости.

В качестве рулевого механизма применён червяк и двойной ролик. Положение рулевой колонки – вертикальное.

Тормоза ленточные, по одному на каждое заднее колесо. Тормоза управляются педалями, которые переставляются для прямого и обратного хода трактора. При прямолинейном движении возможно управление обоими тормозами при помощи одной дополнительной педали.

Электрооборудование трактора ДТ-20. Система проводки – однопроводная. Отрицательные зажимы источников и потребителей тока соединены с корпусом («массой»). Свеча накала электрофакельного подогревателя – цилиндрическая, во впускном патрубке двигателя, рассчитана на 24-30 А. Кнопка включения спирали накала находится на рукоятке стартера, розетка для переносной лампы предусмотрена на кронштейне щитка приборов, кнопка сигнала расположена на рулевой колонке. Контрольные приборы трактора ДТ-20: амперметр, дистанционный термометр воды, счётчик мото/часов, манометр давления масла.

Гидравлическая навесная система. На тракторе ДТ-20 реализована унифицированная раздельно-агрегатная гидравлическая навесная система.

Шестерёнчатый нерегулируемый насос приводит в действие зубчатая муфта от правого валика механизма уравновешивания двигателя. Включение/выключение насоса производится с помощью рукоятки, размещённой на корпусе привода. Валик насоса вращается против часовой стрелки, если смотреть с торца валика.

Тип распределителя гидравлического насоса – золотниковый.

В положения «Нейтральное», «Подъём», «Плавающее», «Опускание» можно установить золотник распределителя рычагом. Управление распределителем осуществляется с рабочего места тракториста.

Рабочая жидкость в насосе – дизельное масло: ДС-8 (зима), ДС-11 (лето). Фильтр, состоящий из десяти сетчатых элементов, очищает рабочую жидкость.

Силовой цилиндр – двойного действия с гидравлическим ограничителем хода поршня.

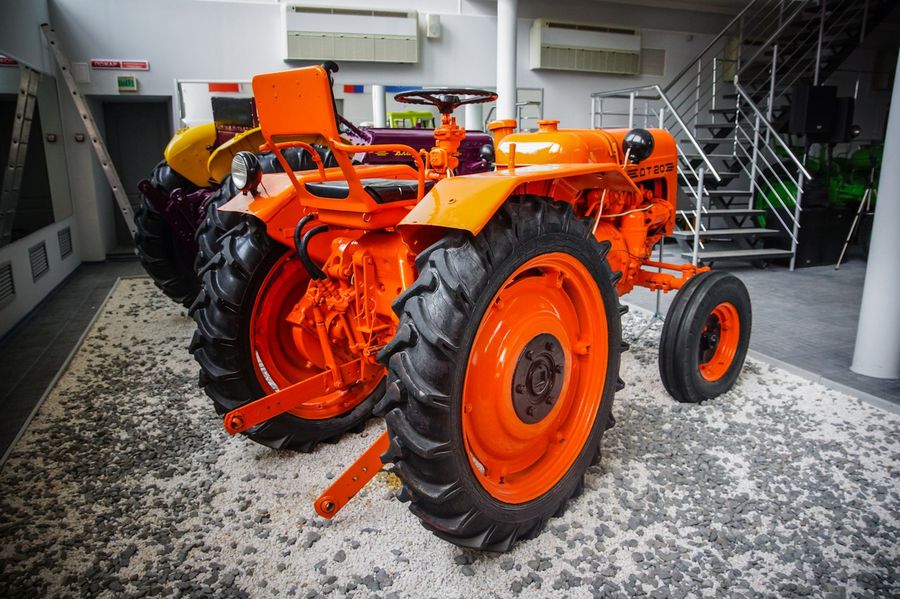

Механизм навески расположен сзади трактора, для наладки его применяется трёхточечная схема.

Трактор ДТ-20 комплектуется прицепным устройством, действующим от гидросистемы.

Дополнительное оборудование. По требованию заказчика трактор комплектуется приводным шкивом для работы со стационарными машинами, а также деталями для навешивания на трактор сенокосилки типа КСХ-2,1Б.

Трактор ДТ-20 оборудуется ВОМ (валом отбора мощности), а также съёмным тентом. Направление вращения ВОМ – по часовой стрелке (если смотреть на трактор, движущийся прямо, сзади).

Вспомогательное оборудование трактора ДТ-20: капот, крылья, сиденье для тракториста, инструментальный ящик. Сиденье регулируется в продольном направлении и устанавливается в позиции для прямого и реверсивного хода трактора.

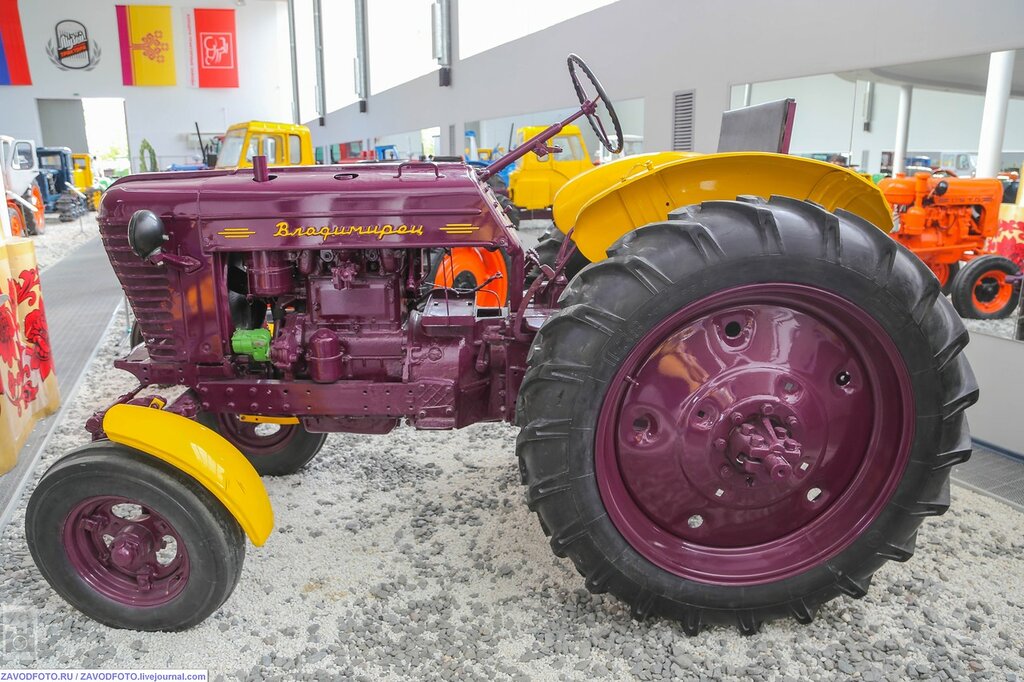

Модели и модификации трактора ДТ-20. Трактор ДТ-20 реализован в шести модификациях в зависимости от размера устанавливаемых шин задних колёс, схемы электрооборудования, размеров присоединительных элементов гидравлической системы, а также хвостовика ВОМ.

Трактор ДТ-20-С1 предназначается проведения  пропашных работ в междурядьях. Размер шин задних колёс 8-32.

Трактор ДТ-20-С2 предназначается для сельскохозяйственных и транспортных работ общего назначения. Размер шин задних колёс повышенной грузоподъёмности 10-28.

Трактор ДТ-20-С3. Размер шин задних колёс 10-28 и, соответственно, широкие крылья. Помимо обычного электрооборудования, модель оснащена стоп-сигналом, задним фонарём, кронштейном для крепления номерного знака, розеткой для подключения сигнализации прицепа.

Трактор ДТ-20-С4 комплектуется аналогично трактору ДТ-20С3, но расположение сигнального устройства электрооборудования выполнено в соответствии с нормами, принятыми для стран с левосторонним движением.

Трактор ДТ-20-С5 отличается от модели ДТ-20-С3 изменённым расположением фар и задних фонарей в соответствии с правилами уличного движения стран-импортёров. Также на тракторе ДТ-20-С5 устанавливаются трёхсветные фары и четырёхлопастной вентилятор системы охлаждения двигателя.

Трактор ДТ-20-С6 комплектуется дополнительным оборудованием: сблокированным приводом к тормозу прицепа и изменённой схемой электрооборудования, включающей в себя стоп-сигнал, фонарь освещения номерного знака, указатель поворота, габаритные фонари, семиполюсную розетку для подключения электрооборудования на прицепе. На задние колёса данного трактора возможна установка шин 9-32.

В модели ДТ-20-С6 фары установлены впереди трактора на кронштейне. Реле-регулятор размещается на двигателе. Предназначение этого оборудования – максимально удобное агрегатирование трактора с прицепом и движение с ним по автомобильным магистралям.

Все указанные модели трактора, в соответствии с характером выполняемой работы, могут быть переоборудованы в любую из следующих модификаций.

А) – Низкая садовая модификация трактора используется в садах и на лесных участках. В заданных условиях конечная передача устанавливается горизонтально (ведущие колёса следует повернуть вперёд по ходу трактора, оси передних колёс нужно перевести в верхнее положение). Данная модификация имеет продольную базу трактора 1423 мм. Дорожный просвет 308 мм. При необходимости конечная передача может быть установлена в горизонтальное положение ведущим колесом назад по ходу трактора. В указанном случае продольная база составляет 1837 мм.

Б) – Высокая огородная модификация трактора используется для междурядной обработки огородных культур. Конечная передача на данной модели трактора монтируется вертикально, ведущим колесом вниз. Ось передних колёс устанавливается в нижнее положение. Данная модификация имеет продольную базу трактора 1630 мм. Дорожный просвет 515 мм.

В) – Полуогородная либо пониженная огородная модификация трактора. Конечная передача монтируется под углом 45 градусов  ведущими колёсами назад по ходу трактора. Передние колёса устанавливаются в промежуточное положение. Данная модификация имеет продольную базу трактора 1775 мм. Дорожный просвет 455 мм.

Если при работе необходим хороший обзор обрабатываемого участка, а также рабочих органов навесных машин, возможно переоборудование трактора для работы на реверсе (задним ходом). С этой целью производится перестановка рулевого колеса и сиденья тракториста на противоположную сторону рулевой колонки для соответствия направления вращения штурвала направлению поворота трактора при работе задним ходом. Чтобы работать на реверсе необходимо шины ведущих колёс установить в положение, при котором стрелки, имеющиеся на них, будут соответствовать направлению движения трактора.

Изменение колеи передних колёс производится путём раздвигания корпуса поворотных кулаков колёс на заданную величину. В соответствии с ней следует раздвинуть поперечную рулевую тягу. Регулировка колеи задних колёс осуществляется посредством перестановки дисков и ободьев колёс в различные положения.

Кроме вышеперечисленных, на базе трактора ДТ-20 созданы другие виды специальных машин данного класса. Их отличие от базовой модели состоит в изменённой конструкции ходовой части (тракторы ДТ-20В, ДТ-20К, ДТ-20У).

Рис. 3. Гусеничный узкогабаритный трактор ДТ-20В.

Гусеничный узкогабаритный трактор ДТ-20В предназначается для работы в виноградниках с шириной междурядий 1,5 м. В этой связи его габаритная ширина по краям гусениц составляет 960 мм. Двигатель и муфта сцепления аналогичны базовой модели. Вместо дифференциала в коробке передач имеется механизм поворота, который состоит из фрикционных муфт с электромагнитным включением. Кнопочное управление муфтами существенно облегчает управлением трактора. Ведущие звёздочки гусениц установлены на тракторе ДТ-20В вместо задних колёс. Ходовая часть полужёсткая с поперечной полуэллиптической рессорой.

Рис. 4. Трактор ДТ-20К.

Трактор ДТ-20К предназначается для междурядной обработки высокостебельных культур. Дорожный просвет его составляет 1500 мм, колея 2100 мм. Трактор поднят над уровнем почвы на стойках передних и задних колёс. Вращение последних осуществляется посредством цепных передач, заключённых в стойках задних колёс.

Узкогабаритный колёсный трактор ДТ-20У предназначается для обслуживания животноводческих ферм, а также для работы в узких междурядьях. Ширина трактора составляет 960 мм, дорожный просвет равен 220 мм.

Колея задних колёс у данной модели заужена – для этого уменьшена длина тормозных рукавов и полуосей конечных передач и смещены ободья задних колёс относительно дисков внутрь трактора. Из-за уменьшения колеи передних колёс укорочены балансир корпусов поворотных кулаков и поперечная рулевая тяга. Высота трактора понижена путём поворота корпусов конечных передач вперёд по ходу трактора под углом 30 градусов вверх от горизонтали и изменения конструкции осей передних колёс.

Дорожный просвет и продольная база трактора аналогичны основной модели. Конструкция трактора ДТ-20У не предусматривает работы на реверсе. Колея передних колёс регулируется в пределах 760-1200 мм. Колея задних колёс регулируется в пределах 800-1100 мм.

Трактор ДТ-14Б оснащается двигателем 14 л/с при 1600 об/мин коленчатого вала. Его отличие от базовой модели заключается в регулировке двигателя, топливной аппаратуры, пониженными скоростями движения, которые достигаются путём изменения передаточного числа конечной передачи. Скорость движения базовой модели трактора ДТ-20 составляет 5,03-15,7 км/ч, а скорость движения трактора ДТ-14Б – 4,09-12,73 км/ч.

11*

ДТ-20 универсальный колёсный трактор — Каталог К.

В.Х.

Сергей Бездорожный

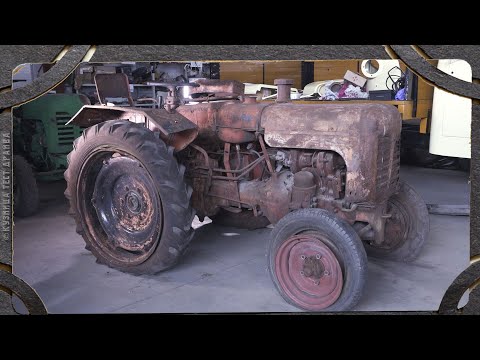

02 октября 2016 Трактор ДТ-20: история и модификации

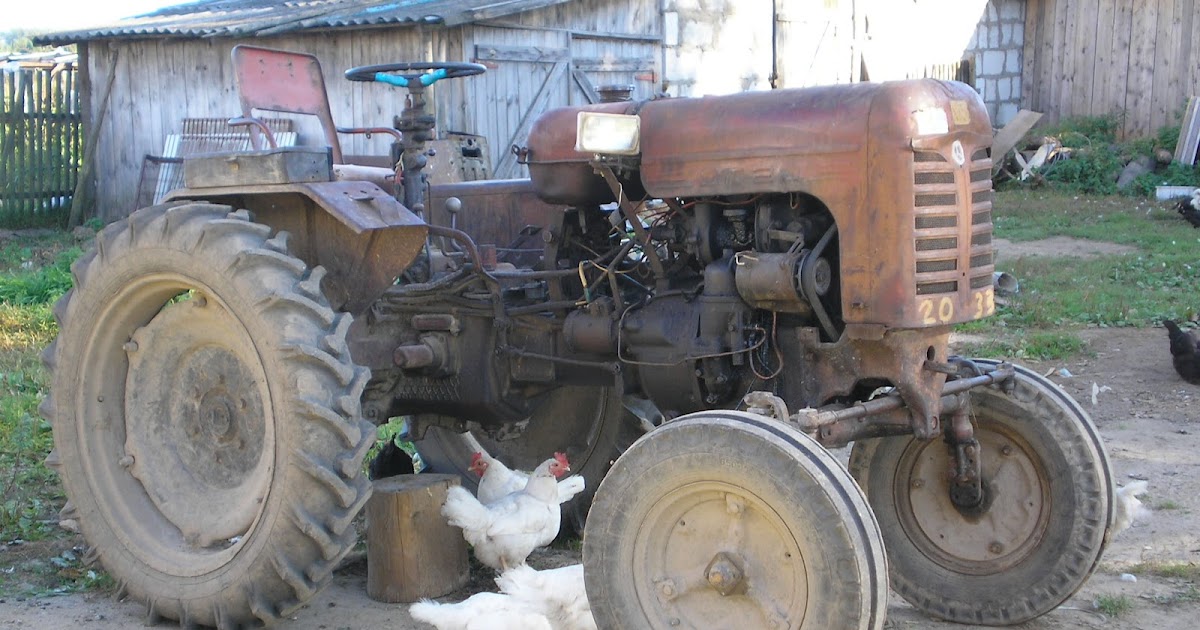

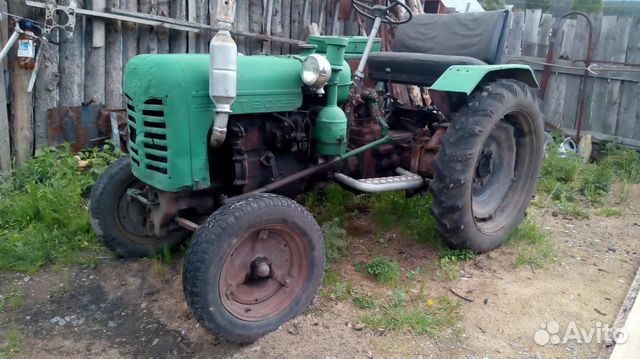

 За 12 лет, с 1958 до 1969 года, Харьковский тракторный завод (ХТЗ) выпустил почти 250 тыс. тракторов ДТ-20. Некоторые из них отправились за рубеж: в Голландию, Францию и другие страны. Большинство осталось работать на отечественных полях и в садах. Кроме того; их использовали в лесном хозяйстве, на коммунальных и строительных работах.

 Машина не имела кабины (хотя в некоторых модификациях предусматривался тент), а дизельный двигатель с водяным охлаждением был не слишком мощным — 18 л. с. Однако, компактный и маневренный, трактор оказался очень востребованным. Кроме того, у него были и другие достоинства: тормоза педального типа, регулируемая колея передних и задних колес, изменяемые просвет, сцепная масса и продольная база, возможность соединения с разнообразным рабочим оборудованием, свободное переключение на задний ход.

 Легкие колесные безрамные тракторы для садово-огородных операций, транспортировки грузов и некоторых вспомогательных работ Харьковский тракторный завод начал выпускать в 1950-м году. ДТ-20,1958 года рождения, был уже третьей подобной моделью. Ему предшествовали ХТЗ-7 и ДТ-14.

Садово-огородные предки

 Садово-огородный трактор ХТЗ-7 сходил с конвейера харьковского предприятия в 1950-1956 годах. Машина была предназначена для сплошной и междурядной обработки почвы и выполнения других операций при помощи прицепных и навесных орудий. Пневматические шины и повышенная скорость облегчали выполнение транспортных работ, а ходоуменьшитель — посадочных. Трактор можно было приспосабливать к различным условиям. Например, для работы в междурядьях пропашных культур установить высокий просвет и необходимую колею. При работе в садах, поворачивая на 90° бортовые передачи, — уменьшить базу для большей маневренности (правда, при этом снижалась продольная устойчивость) или увеличить для использования тяжелых навесных орудий (при этом уменьшался просвет). Поворот бортовых передач назад на 45° позволял сохранить и высокий просвет, и достаточную устойчивость, чтобы применять тяжелые навесные машины.

 Один из первых в стране ХТЗ-7 мог похвастать гидравлической навесной системой и пневматическими шинами. Установка приводного шкива позволяла использовать машину на стационарных работах. Трактор имел бензиновый карбюраторный двухцилиндровый двигатель мощностью 12 л. с. Топливо поступало к карбюратору самотеком из бака, расположенного за двигателем. Подача смеси регулировалась автоматически центробежным всережимным регулятором.

 На базе трактора ХТЗ-7 конструкторы того же завода создали модель ДТ-14, которую ХТЗ выпускал в 1955-1959 годах. От предшественника его отличал дизельный двигатель, дававший 14 л. с. Для запуска мотора использовался бензин. Модификация ДТ-14А 1957 года обзавелась электростартером, а вариант ДТ-14Б с мотором Д-14В уже не требовал бензина: электростартер запускал двигатель непосредственно на дизельном топливе, используя декомпрессию.

Быстрый и крылатый

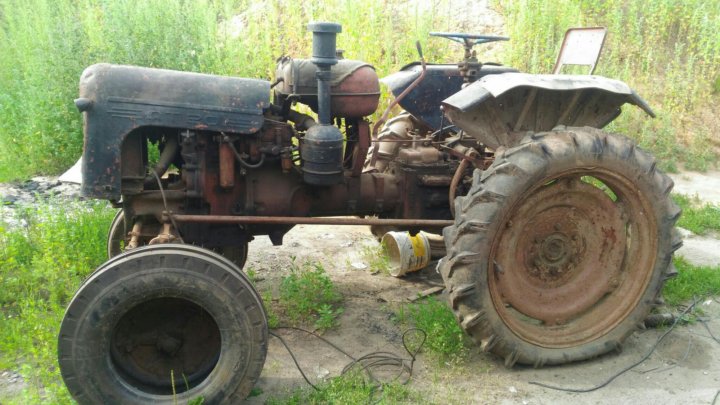

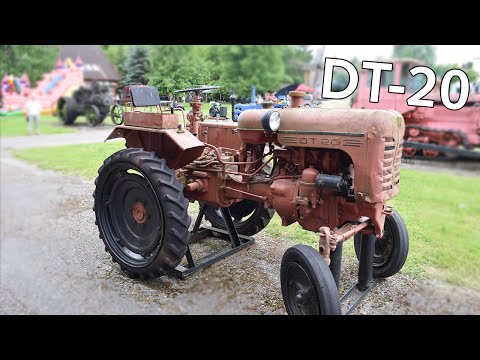

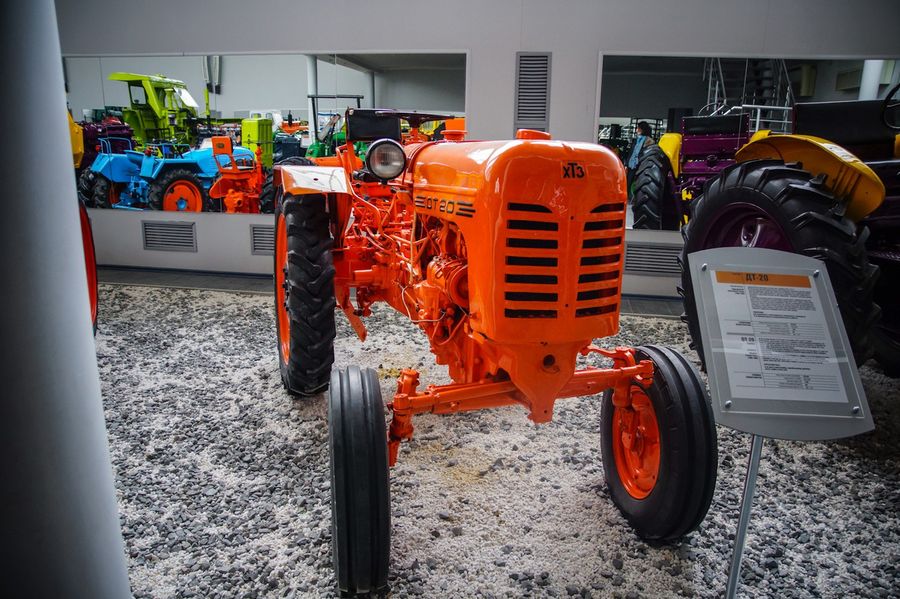

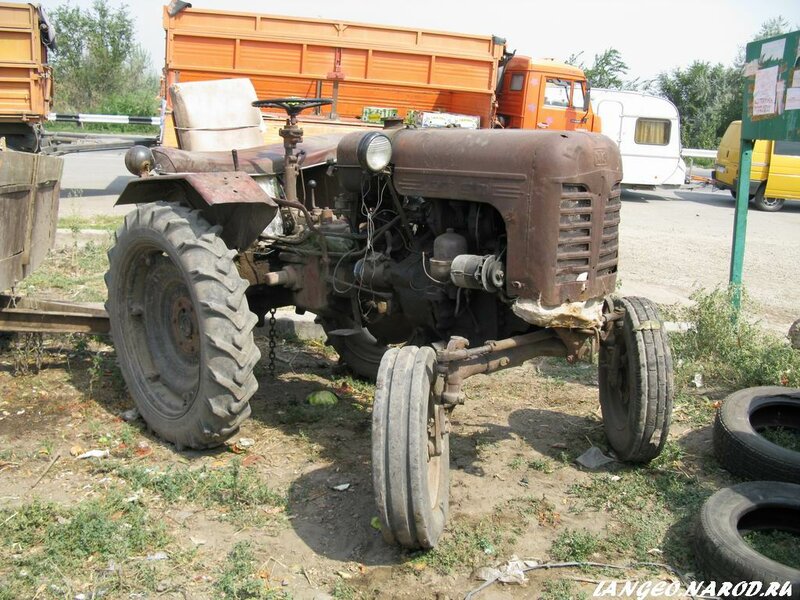

Колесный трактор ДТ-20 малой мощности класса 0,6 т, представлял собой усовершенствованную модель ДТ-14Б. Отличал его от предшественников прежде всего двигатель — Д-20. За счет улучшения процесса смесеобразования и увеличения хода поршня со 125 до 140 мм мощность мотора довели до 18 л. с. при 1600 об/мин, несколько изменили конструкцию картера главной передачи и число зубьев шестерен бортовых передач. Соответственно, увеличились рабочие скорости машины и производительность. Трансмиссия у ДТ-20 была механическая. Между ней и двигателем находилась однодисковая муфта сцепления фрикционного типа, непостоянно замкнутая. Управлять этой муфтой можно было двигая ручной рычаг. Коробка с четырьмя передачами давала возможность реверса. Скорости (вперед и назад) могли переключаться от 5,03 до 15,7 км/ч.

 Если разогнать мотор до 20 л. с. и 1800 об/мин, то трактор ускорялся до 17,65 км/ч. Практическая необходимость в максимальной мощности могла возникнуть при трогании с места, разгоне с большим грузом и преодолении большого подъема. Поскольку такой режим ведет к повышенному износу деталей двигателя, в остальных случаях рекомендовалось использовать номинальнуюмощность. УДТ-20 появилась педаль для одновременного включения обоих тормозов.

 На тракторе установили широкие, хорошо защищавшие от грязи крылья. При огородной модификации (высокой) их крепили непосредственно к тормозным рукавам, при садовой (низкой) — через переходные кронштейны. Более широкий тент монтировался на четырех стойках, закрепленных на крыльях. Колею ДТ-20 можно было регулировать с шагом 10 см. У задних колес это делали переставляя ободья и диски. У передних колес для изменения колеи передвигали внешние концы телескопической оси.

Для себя и на экспорт

 В зависимости от размера шин задних колес, схемы электрооборудования и размеров присоединительных элементов навесной системы, а также хвостовика вала отбора мощности трактор ДТ-20 выпускали в пяти разновидностях. Модель ДТ-20-С1 предназначалась преимущественно для пропашных работ в междурядьях. Задние колеса имели шины размером 8-32″. Ширина колеи ведущих колес регулировалась от 1100 до 1500 мм через каждые 50 мм. Модель ДТ-20-С2 рассчитывалась в основном на транспортные и сельскохозяйственные работы общего назначения. Шины задних колес имели размер 10-28″. Они обеспечивали лучшее сцепление с почвой и уменьшали тряску при работах на повышенных скоростях. Колеса с этими шинами могли быть установлены на ширину колеи 1200, 1300, 1370 и 1470 мм, а при несимметричной установке промежуточные 1250,1335 и 1420 мм. Подкладки под защитными крыльями увеличивали их высоту. Благодаря таким шинам тяговая мощность трактора увеличивалась на 8-10 %, уменьшалось уплотнение почвы под колесами, появлялась возможность пользоваться более высокими рабочими скоростями и навешивать на трактор машины и орудия массой до 650 кг.

 Модель ДТ-20-СЗ предназначалась для экспортных поставок (в страны с правосторонним движением машин). На задние колеса устанавливали шины размером 10-28’, соответственно, широкие крылья. Кроме обычного электрооборудования, на эту модель монтировали стоп-сигнал, задний фонарь, кронштейн для крепления номерного знака, розетку для подключения сигнализации прицепа. Хвостовик вала отбора мощности и присоединительные
размеры навесной системы выполняли по европейскому стандарту. По особому заказу, а также для стран с тропическим климатом на двигатель устанавливали четырехлопастный вентилятор вместо двухлопастного.

 Модель ДТ-20-С4 отличалась от ДТ-20-СЗ только тем, что сигнальные устройства электрооборудования располагались в соответствии с нормами для стран с левосторонним движением машин. Модель ДТ-20-С5 предназначалась для поставки в некоторые европейские страны (Францию, Голландию) по специальному заказу. От ДТ-20-СЗ она отличалась измененным расположением фар и задних фонарей в соответствии с правилами уличного движения в этих странах. На ДТ-20-С5 устанавливали 3-светные фары и 4-лопастной вентилятор системы охлаждения двигателя.

Во саду ли в огороде

 В зависимости от характера работы каждую модель можно было переоборудовать в одну из модификаций. В низкой, садовой, модификации трактор использовали в садах и на лесных участках. Конечную передачу в этих условиях устанавливали горизонтально, то есть ведущие колеса поворачивались вперед по ходу трактора, а оси передних колес переводили в верхнее положение. Продольная база трактора при этом получалась 1423 мм, а дорожный просвет — 308 мм. При необходимости конечную передачу ставили в горизонтальное положение ведущим колесом назад по ходу трактора, тогда продольная база была равна 1837 мм.

 В высокой, огородной, модификации трактор предназначался для междурядной обработки огородных культур. Конечную передачу монтировали вертикально, ведущим колесом вниз, ось передних колес устанавливали в нижнее положение. Продольная база в этой модификации становилась равной 1630 мм, а дорожный просвет — 515 мм. Чаще всего трактор использовали в полуогородной, или пониженной огородной, модификации. Конечную передачу монтировали под углом 45° (ведущие колеса назад по ходу трактора), а ось передних колес устанавливали в промежуточное положение. При этом трактор получал продольную базу 1775 мм, а дорожный просвет — 455 мм.

 Если требовалась хорошая обозреваемость обрабатываемого участка и рабочих органов навесных машин, трактор можно было переоборудовать для работы на реверсе, то есть задним ходом. Для этого сиденье переносили на противоположную сторону рулевой колонки и переставляли рулевое колесо. Кроме того, изменяли положение тормозных педалей. Для работы на реверсе шины ведущих колес ставили в такое положение, при котором стрелки, расположенные на них, соответствовали бы направлению движения трактора.

Высокие и узкие

На базе трактора ДТ-20 были созданы специальные машины того же класса, с измененной конструкцией ходовой части: ДТ-20В, ДТ-20К и ДТ-20У. Трактор ДТ-20В представлял собой гусеничную модификацию базовой модели. Он предназначался для работы в виноградниках с шириной междурядий 1,5 м и имел габаритную ширину по краям гусениц 960 мм. В коробке передач вместо дифференциала был установлен механизм поворота, состоящий из фрикционных муфт с электромагнитным включением. Значительно облегчало вождение трактора кнопочное управление муфтами. Вместо задних колес на ДТ-20В были смонтированы ведущие звездочки гусениц. Ходовая часть была полужесткая, с поперечной полуэллиптической рессорой.

 Трактор ДТ-20К предназначался для междурядной обработки высокостебельных культур. Это был колесный вариант, но с сильно увеличенным дорожным просветом (1500 мм) и колеей (2100 мм). Машина была поднята на высоких стойках колес. В задних стойках находились цепные передачи, с помощью которых вращались ведущие колеса. Узкогабаритный колесный трактор ДТ-20У был сконструирован для работы в узких междурядьях и для обслуживания животноводческих ферм. Ширина машины — 960 мм, дорожный просвет — 220 мм. Для сужения колеи задних колес уменьшили длину тормозных рукавов и полуосей конечных передач, сместили ободья задних колес относительно дисков в сторону продольной оси трактора. Колею передних колес уменьшили за счет укороченного балансира корпусов поворотных кулаков и поперечной рулевой тяги. Высоту машины понизили путем поворота корпуса конечных передач вперед по ходу трактора под углом 30° вверх от горизонтали и изменения конструкции осей передних колес. Продольная база и дорожный просвет остались прежними. Колею передних колес можно было регулировать в пределах 760-1200 мм, задних — в пределах 800-1100 мм. Однако такая конструкция не предусматривала работы на реверсе.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРАКТОРА ДТ-20

Общие данные

Габаритные размеры, мм:
общая длина с навесной системой, без рукоятки для прокручивания  2818—3038
общая ширина при колее 1100 мм            1310
Высота по капоту мм: высокая модификация 1438, низкая модификация 1231
Продольная база, мм: высокая модификация  1630—1775, низкая модификация 1423—1837
Колея……………………………… . Регулируемая
Дорожный просвет, мм: высокая модификация 515, низкая модификация 308
Вес заправленного трактора ДТ-20-С1 с навесной системой и аккумулятором, кг 1560±2%
Расчетные скорости движения вперед и назад при 1600 об/мин коленвала двигателя, км/ч:
на первой передаче. ……………………………5,03
на второй » …………………………….6,52
на третьей * …………………………….8,22
на четвертой * …………….15,6 (17,65 при 1800
об/мин коленчатого вала двигателя)
Дополнительная передача при 900 об /мин коленчатого вала двигателя, км/ч 0,87
Тяговые усилия на крюке при работе на стерие с номинальной мощностью двигателя (без учета буксования), кг:
на первой передаче…………………………….720
на второй » ………………… 550
на третьей » …………………………..385
на четвертой » …………………………….125
Мощность на крюке на твердом грунте, л. с: номинальная 9, максимальная 12,5

 Двигатель Марка  Д-20
Номинальная мощность, л. с 18, Максимальная мощность, л. с 20
Число оборотов коленчатого вала в 1 мин:
при номинальной мощности……………………..1600
пр-и максимальной » ……………………1800
Диаметр цилиндра, мм. ……………………………..125
Ход поршня, мм……………………………………140
Степень сжатия (номинальная)……………………….15
Топливный насос………………… Типа 1ТН—8,5X10
Производительность масляного насоса, л/мин…… Не менее 20

Силовая передача Число передач: вперед  5, назад  4
Ходовая часть

Размер шин в дюймах:
передних колес 5,5—16, задних »  8—32 или 10—28
Давление воздуха в шинах, кг/см2: для сельскохозяйственных работ:
передних колес 5—1,8, задних » 0,8—0,9
для транспортных работ:
передних колес  1,8—2,0, задних »  0,9—1,1
Регулировка колеи передних колес……….. В пределах 1100—1400 мм

Электрооборудование
Номинальное напряжение…………………………..12 в
Аккумуляторная батарея…………………………….6-СТ-68, 68 а-ч
Генератор……………………Г-80, шунтовой, 120 вт
Реле-регулятор…. ………………………………….РР-315, 10 а
Свеча накала электрофакельного подогрева двигателя при пусках Цилиндрическая на 24-30 а
Стартер . ……………………………………….СТ-201, 2,1 л. с.
Фары ФГ-7, две вперед и одна назад (с электролампами 50/21 се)
Освещение приборов: Контрольная лампа (с электролампой 3 се)
Включатели освещения Два выключателя В-45 или один ВТ-55А
Звуковой сигнал……………………………………С56Г
Дополнительное оборудование:

Шкив: диаметр, мм 300, ширина обода, мм 120, число оборотов в 1 мин при 1600 об/мин коленчатого вала двигателя  914
Вал отбора мощности: число оборотов в 1 мин 545 при 1600 об/мин коленчатого вала двигателя
Примечание. Тракторы отгружают без шкивов. Шкивы поставляют отдельно по требованию потребителя.

Заправочные емкости, л

Топливный бак……………………………………..45,0
Система охлаждения………………………….. ……8,0
Система смазки двигателя…………………………5,1
Картер топливного насоса ……………………….0,4
Картер водяного насоса …………………………..0,2
Поддон воздухоочистителя………….. . 1,3
Корпус главной передачи …………………………..11,0
Корпус конечной передачи…………………………..0,8
Ступица переднего колеса…………………………..0,07
Нижний картер рулевого управления………………..0,45
Гидравлическая навесная система:
бак…………………………………………….5,5
основной цилиндр ………………………………0,5

Трактор ДТ 20 «Гусеничный»: Технические характеристики. Топтехник

Содержание:

• Область применения и назначение модели
• Технические характеристики ДТ-20
  • Габаритные и весовые параметры
  • Силовой агрегат
  • Пост управления машиной
• Трансмиссия трактора ДТ-20
• Электрооборудование
• Гусеничная модификация машины

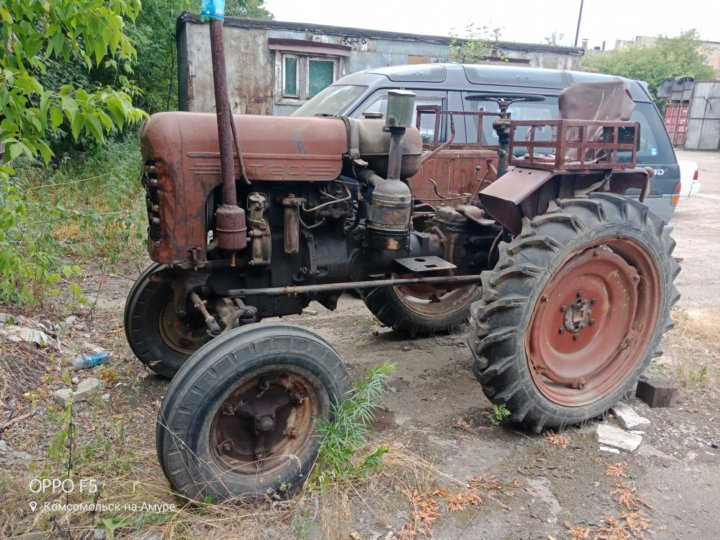

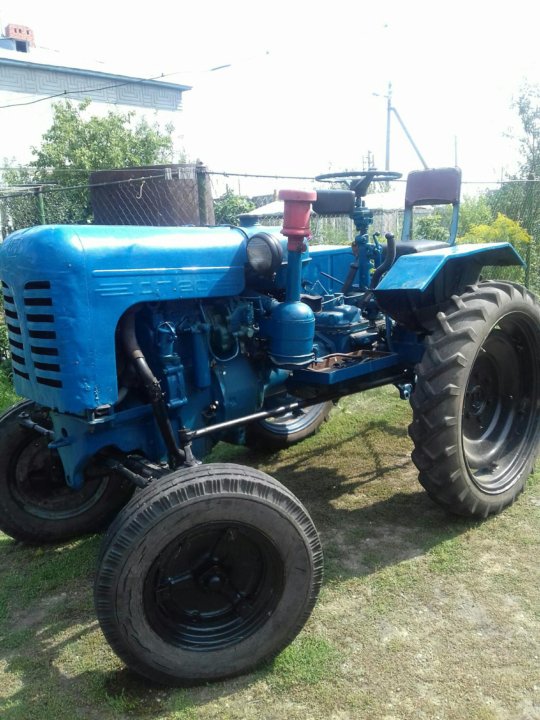

В 1958 году на Харьковском тракторном заводе был запущен в серийное производство трактор ДТ 20. Машина имела легкий вес и высокие показатели маневренности. За время 11 лет производитель выпустил почти 250 000 моделей. В 1969 году машина была снята с производства, по причине выпуска более современных моделей. Некоторые модели до сих пор используются в фермерских хозяйствах.

Область применения и назначение модели

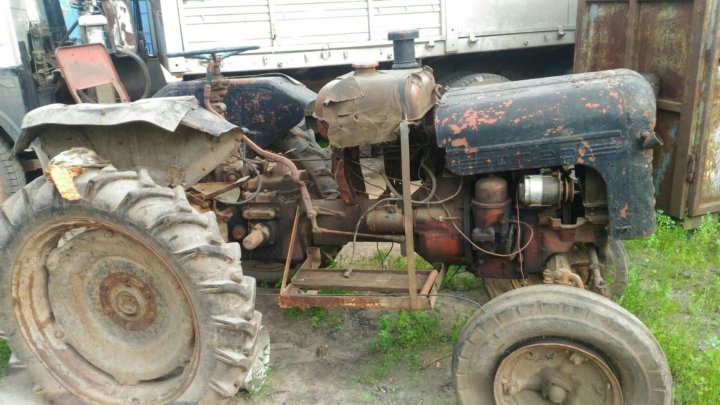

Трактор ДТ 20 был предназначен для выполнения работ на земельных участках с ограниченной площадью. Небольшие габаритные размеры и высокие показатели маневренности позволяли разворачивать машину практически на одном месте.

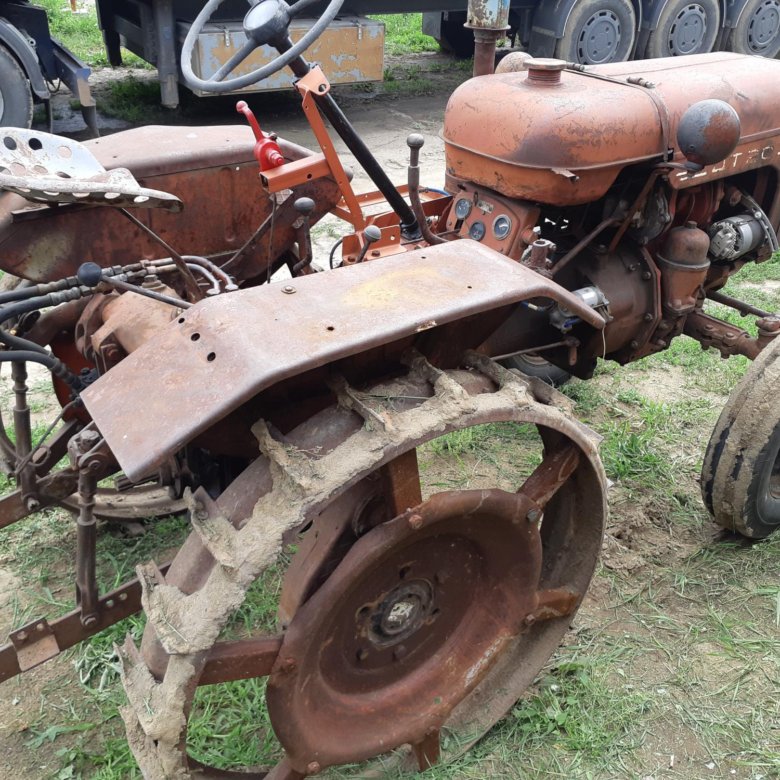

Первые модели трактора имели металлические колеса и использовались только для обработки почвы. Позже производитель оборудовал ДТ 20 резиновыми шинами. Это позволило использовать его для транспортировки прицепов.

Широкое применение трактор получил в садоводстве. Благодаря габаритам, можно обрабатывать почву между деревьями, вносить удобрения и осуществлять перевозку урожая. В животноводческой сфере трактор использовался для транспортировки кормов.

СПРАВКА: Благодаря установленному жидкостному охлаждению, можно использовать машину при любой температуре окружающей среды.

Технические характеристики ДТ-20

Технические характеристики трактора Т 20 позволяют использовать его для выполнения легких работ в различных сферах деятельности.

Габаритные и весовые параметры

Колесная машина выпускалась в двух вариантах. Модель, предназначенная для работы в садах, была ниже трактора назначением, которого была обработка почвы. Габаритные размеры отличаются в зависимости от версии:

• Вес снаряженной машины – 1 560 килограмм;
• Ширина по наружным краям крыльев – 131 сантиметр;
• Длина от решетки радиатора до заднего края прицепного устройства – от 2. 818 до 3.038 метра;
• Высота от почвы до верхнего края капота – от 1.231 до 1.438 метра;
• База (расстояние между передней и задней осью) – от 1.423 до 1.837 метра;
• Колея (расстояние между центрами колес одной оси) – регулируемая от 1100 до 1400 миллиметров. Установка необходимого размера колеи осуществляется переворачиванием колесных дисков;
• Клиренс – зависит от модификации от 308 до 515 мм.

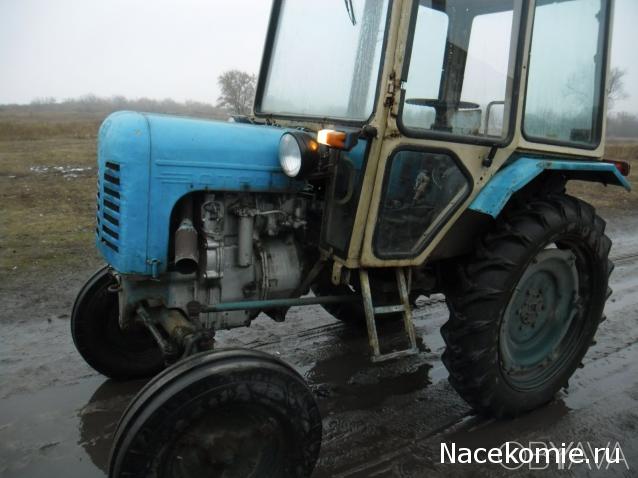

ИНТЕРЕСНО: Дополнительно на трактор ДТ 20 мог устанавливаться козырек. Он защищал оператора от солнечных лучей и атмосферных осадков. Рама козырька крепилась при помощи специализированных кронштейнов, расположенных на крыльях машины.

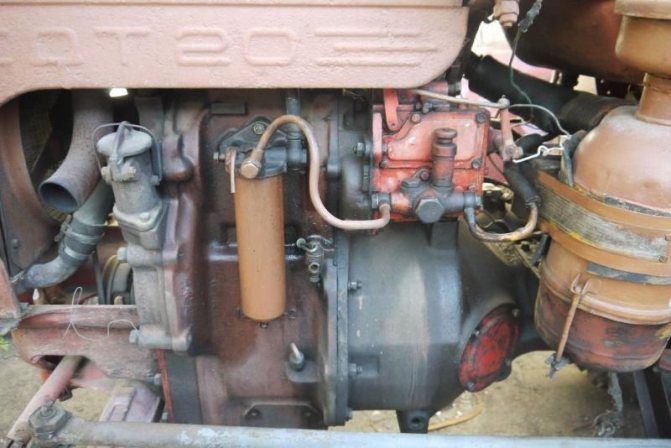

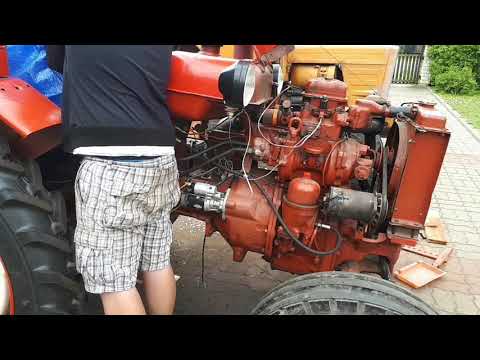

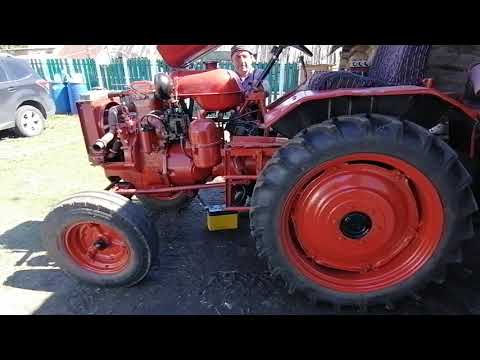

Силовой агрегат

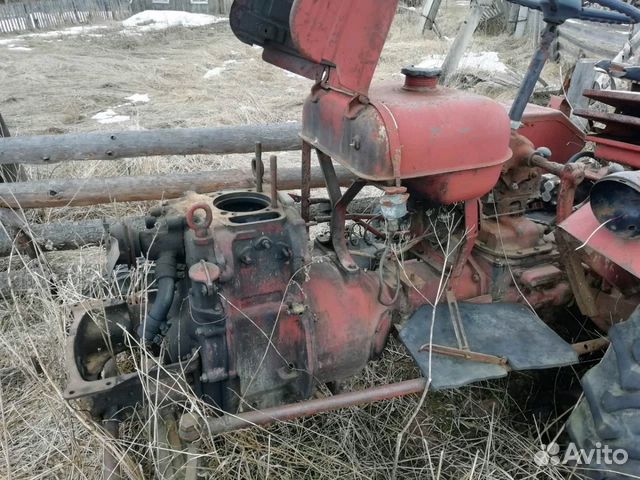

Производитель устанавливал на трактор ДТ 20 одноцилиндровый четырехтактный силовой агрегат.

Мотор оснащен жидкостным охлаждением принудительного типа. Движение жидкости в системе охлаждения осуществляется при помощи водяного насоса. Помпа имеет ременной привод.

Двигатель работает на дизельном топливе. Очистка топлива осуществляется в два этапа. На первом этапе дизельное топливо очищается в металлическом отстойнике. Частицы мусора и вода оседают в специализированном стакане. Для слива отстоя предусмотрена сливная пробка. На втором этапе происходит тонкая очистка топлива при помощи фильтрующего элемента.

Мощность силовой установки при частоте вращения коленчатого вала 1600 оборотов в минуту составляет 18 л/с. Максимальная мощность силового агрегата составляет 20 лошадиных сил. Этого показателя с запасом хватает для целевого использования машины.

Запуск двигателя осуществляется с помощью электрического стартера. Напряжение питания стартера – 12 Вольт. Питание электростартера осуществляется от аккумуляторной батареи. Для запуска в холодное время года предусмотрен пусковой подогреватель. Так же можете прочитать про Минитрактор Беларус МТЗ-132Н: Устройство и технические характеристики.

ВНИМАНИЕ: Существует возможность запустить двигатель вручную, принудительно раскрутив коленчатый вал. Для этого предусмотрен специализированный рычаг.

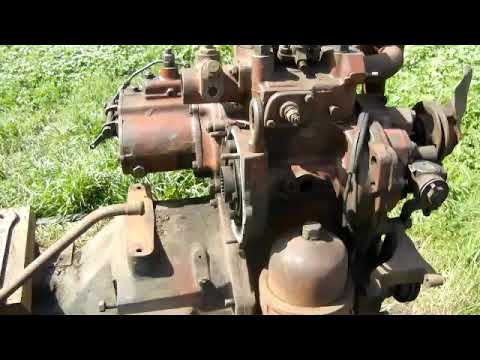

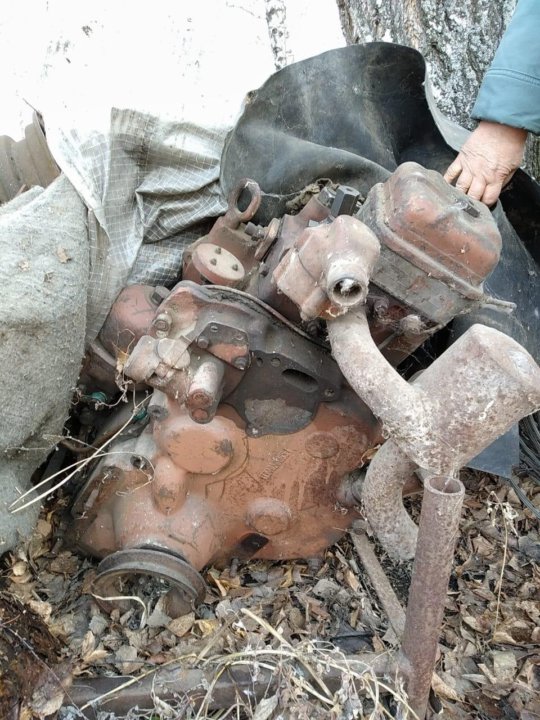

Двигатель имеет следующие технические характеристики:

1. Марка силовой установки – ДТ 20
2. Расположение цилиндра – вертикальное;
3. Диаметр цилиндра – 125 миллиметров;
4. Ход поршня от верхней до нижней мертвой точки – 140 мм;
5. Система смазки – комбинированная;
6. Механизм нагнетания масла – насос шестеренчатого типа;
7. Частота вращения коленчатого вала – 1800 оборотов в минуту;
8. Расход топлива – 200 г/л. с. за один час работы;
9. Объем емкости для топлива – 45 литров.

Двигатель неприхотлив к качеству дизельного топлива и условиям использования. Мотор оснащен трехступенчатой системой очистки воздуха. Это увеличивает срок эксплуатации поршневой группы и других комплектующих двигателя.

Пост управления машиной

Трактор оснащен кабиной оператора открытого типа. В ней расположено сидение механизатора.

Управление трактором осуществляется при помощи рулевого колеса. На полу расположены педали:

• Акселератора. Позволяет устанавливать необходимые обороты силового агрегата;
• Сцепления. При нажатии педали выключается муфта сцепления;
• Две педали тормоза. На тракторе ДТ 20 установлен раздельный тормоз. Это дает возможность разворачивать машину на одном месте.

На полу располагается рычаг управления коробкой переключения передач. На передней панели установлен гидрораспределитель с рычагами управления гидравликой.

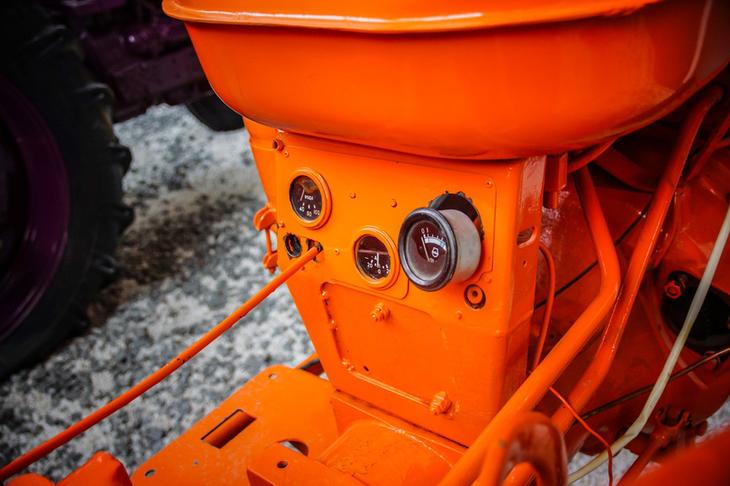

За рулевым колесом установлен щиток приборов. Он дает возможность оператору следить за работой систем. На щитке расположены:

• Прибор давления масла в системе смазки силового агрегата;
• Прибор температуры охлаждающей жидкости;
• Амперметр.

СПРАВКА: Элементы управления трактором и гидравлической системой расположены рядом с сидением оператора. Это исключает необходимость тянуться к элементам управления во время движения машины.

Трансмиссия трактора ДТ-20

Трактор ДТ 20 имеет механическую коробку переключения передач.

Она имеет четыре передачи для движения вперед. Для трех передач возможно включение реверса. Максимальная скорость движения машины 17.65 км/час. Переключение передач осуществляется дистанционно из кабины оператора.

Крутящий момент от силового агрегата к КПП передается при помощи однодискового сцепления сухого типа. Нормальное положение сцепления – постоянно включенное. Выключение сцепления выполняется воздействием на педаль в кабине оператора. Сцепление имеет механический привод.

Трактор ДТ 20 имеет задний ведущий мост. Он оборудован межколесным дифференциалом. При развороте внутреннее колесо практически стоит на месте. В совокупности с системой раздельного тормоза дифференциал делает машину маневренной.

Электрооборудование

Трактор имеет бортовую сеть питания. Напряжение бортовой сети составляет 12 Вольт. электрооборудование подключено по однопроводной схеме. Минусовые контакты потребителей подключаются к корпусу трактора.

Питание осуществляется от одной аккумуляторной батареи напряжением 12 Вольт и генератором постоянного тока. Генератор и аккумулятор включены в электрическую цепь параллельно. Аккумуляторная батарея применяется для включения электростартера. После запуска силовой установки питание электрооборудования и заряд аккумуляторной батареи осуществляется от генератора. Генератор имеет ременной привод.

Гусеничная модификация машины

Производитель выпускал гусеничную модификацию трактора ДТ 20В. Благодаря высокой маневренности и низкому давлению на плодородные слои почвы, машина применялась для обработки почвы. Трактор ДТ 20В гусеничный, по сравнению с колесным вариантом, имел более высокие показатели проходимости на затрудненных участках пересеченной местности. Машина применялась для очистки поверхностей с ограниченной площадью от снежного массива.

Ходовая часть гусеничной машины состоит из двух металлических траков. Гусеничные ленты приводятся в действие двумя ведущими звездочками. В передней части установлены опорные колеса. Они предотвращают смещение трака во время движения трактора.

Рулевое колесо на посту оператора отсутствует. Управление осуществляется при помощи двух рычагов. Поворот гусеничного трактора ДТ 20В осуществляется торможением одной из гусеничных лент. Это позволяет разворачивать машину на одном месте. Кроме ходовой части большинство комплектующих гусеничной модели идентичны деталям колесного варианта трактора ДТ 20.

Из вышеперечисленного следует, что трактор ДТ 20 является машиной легкого класса. Она была предназначена для выполнения работ на участках с ограниченной площадью. Трактор неприхотлив к условиям использования и качеству дизельного топлива.

Все, что вам нужно знать о тюнинге двигателя DT17/DT20 от PSA

«Все, что вам нужно знать о тюнинге двигателя PSA DT!»

PSA DT представляет собой хороший тюнинговый проект, а благодаря тщательно подобранным спортивным модификациям, таким как карты ECU, улучшения турбонаддува и распределительные валы, вы получите максимальное удовольствие от вождения.

Наша цель — изучить варианты настройки вашего DT17/DT20 и показать лучшие улучшения.

История, мощность и характеристики двигателя

Совместно с Ford, Jaguar и LandRover был разработан дизельный двигатель Lion V6. (Другие бренды называют это AJD V6)

Это двигатель V6 с углом развала цилиндров 60 градусов, дизельный двигатель с двойным турбонаддувом, объемом 2993 куб. был уплотнен

Клапанный механизм и головки цилиндров на DT изготовлены из высокопрочного алюминия DOHC, с четырьмя клапанами на цилиндр и механизм деактивации порта

DT17 — 2,7 л (2720 куб. см)
DT20 — 3,0 л (2993 куб. см)

Тюнинг PSA DT и лучшие детали DT.

Лучшие модификации DT17/DT20

Говоря о лучших модификациях для вашего двигателя DT, мы собираемся сосредоточиться на деталях, которые приносят наибольшую отдачу от ваших денег.

В обычном ежедневном режиме водитель должен тщательно подбирать мощность двигателя к своему обычному стилю вождения.

Различные двигатели DT лучше реагируют на более агрессивную продолжительность кулачка, поэтому настройте свой двигатель на катящуюся дорогу.

Синхронизация двигателя и подача топлива также влияют на прирост мощности, который вы сделаете, поэтому переназначение после ваших модификаций является обязательным и дает полный прирост от всех ваших обновлений.

Увеличение продолжительности выпуска или впуска может изменить диапазон мощности, и на большинстве двигателей продолжительность выпуска и впуска не обязательно должна совпадать, хотя большинство распредвалов и тюнеров используют согласованные пары, есть некоторые преимущества в увеличении продолжительности впуска или выпуска.

Посмотрите наше видео, в котором рассказывается о 5 принципах тюнинга вашего автомобиля. Обязательно подпишитесь и поддержите наш новый канал.

Лучшие модификации для вашего DT

1. Внутренние модификации двигателя — кривошип, поршни, шатуны и степень сжатия, включая балансировку и чертежи
2. Модернизация турбокомпрессоров и нагнетателей. Новый турбокомпрессор — это наиболее эффективный подход к увеличению подачи воздуха, позволяющий сжигать больше топлива и производить больше энергии. Хотя это одно из самых дорогостоящих обновлений, оно обеспечивает наибольшую прибыль.
3. Модификации впуска и улучшения выхлопа — NB: сами по себе эти моды в большинстве случаев не ДОБАВЛЯЮТ МОЩНОСТИ, но они могут помочь увеличить мощность после других модов, сняв ограничение.
4. Кулачки Fast Road, как правило, являются самым большим обновлением механических модов, но их должен устанавливать кто-то, кто знает, что они делают, и их не всегда легко найти, но вы можете найти местную фирму для переточки стандартного распределительного вала.
5. Tunes — переназначенный блок управления двигателем DT обеспечивает наибольшую выгоду с точки зрения стоимости, альтернативными вариантами являются обновления блока управления послепродажного обслуживания и блоки настройки.

Итак, мы разберем эти обычные рекомендации и посмотрим, подходят ли эти «лучшие моды» для вашего автомобиля, и мы подробно рассмотрим моды, которые будут работать для вас и ваших нужд.

Этапы настройки DT

Типичные модификации этапа 1 часто включают в себя: Спортивный выпускной коллектор/коллектор, Распредвал Fast Road, Панельные воздушные фильтры, перфорированную и сглаженную воздушную коробку, Впускные коллекторы, Переназначения/комбинированный ЭБУ.

Типичные модификации Stage 2 часто включают: Fast Road Cam, спортивный катализатор и производительный выхлоп, топливные форсунки с высоким расходом, полированную головку с отверстиями, модернизацию топливного насоса, впускной комплект.

Типичные модификации этапа 3 часто включают:  Добавление или модернизация принудительной индукции (турбо / нагнетатель), модернизация кулачка для соревнований, кривошипа и поршня для изменения сжатия, балансировка двигателя и проектирование, преобразование двойного наддува, модернизация внутреннего двигателя (проходные отверстия головки / большие клапаны).

Именно из-за популярности двигателей ДТ модификаций и деталей для них стало больше, чем было раньше.

Переназначение DT Сопоставление ЭБУ позволяет тюнеру получить максимальную отдачу от всех изменений, которые вы внесли в свой DT.

Когда заводской ЭБУ заблокирован, его перепрошивка невозможна, поэтому лучшим вариантом является вторичный ЭБУ. Многие из них превзойдут заводские ЭБУ, но перед покупкой убедитесь, что у них есть защита от детонации и что вы правильно их настроили.

Это обычно дает примерно на 30% больше мощности на автомобилях с турбонаддувом и примерно на 15% больше мощности на двигателях NA (без наддува). Количество энергии, которую вы получите, будет зависеть от модификаций, которые вы внесли в свой автомобиль, и от состояния вашего двигателя.

Модернизация воздухозаборника и заправки DTСмысл любой задачи состоит в том, чтобы подавать топливо и воздух в ваш DT.

Они пропускают воздух из воздушного фильтра в цилиндры двигателя, чтобы он мог запустить двигатель.

Это может существенно повлиять на качество смешивания топлива и мощность двигателя DT.

Несмотря на то, что некоторые производители поставляют водоотводящие камеры довольно хорошо спроектированных, многие серийно выпускаемые водоотводящие камеры улучшаются за счет компонентов вторичного рынка.

Добавление большего комплекта клапанов DT, а также некоторое увеличение портов DT и напорный поток повысят производительность и, в качестве дополнительного бонуса, оставят место для большего прироста производительности других компонентов.

Модернизация DT Turbo

Двигатели NA (без наддува) требуют довольно много работы, когда вы добавляете турбо, поэтому у нас есть отдельное руководство, которое поможет вам принять во внимание плюсы и минусы движения по этому маршруту на вашем DT

Подача большего количества воздуха в двигатель означает, что он может сжигать больше топлива, а добавление турбонагнетателя имеет огромное значение.

Когда в вашем автомобиле есть турбокомпрессор, легко вносить изменения, и мы обычно обнаруживаем, что двигатели с турбонаддувом имеют более качественные детали.

У каждого двигателя есть предел того, насколько он может быть настроен. Некоторые двигатели очень хорошо спроектированы и могут выдерживать большую мощность, в то время как другие могут выдерживать большую мощность только при стандартных настройках.

Установите лучшие поршни и кривошипы, чтобы справиться с дополнительной мощностью.

Унизительно видеть, как блок двигателя бросает стержень на первом выезде DT после того, как он много поездил.

Большие турбины обычно страдают отставанием на низких оборотах, а маленькие турбины раскручиваются гораздо быстрее, но не имеют прироста крутящего момента на пиковых оборотах.

Турбины с регулируемыми лопастями существуют уже около 20 лет, и они меняют форму лопастей в зависимости от скорости движения автомобиля. Это помогает уменьшить отставание и увеличить максимальную мощность.

Турбины Twin Scroll делят поток выхлопных газов на два разных канала и направляют их на разные лопатки турбины. В результате они также помогают двигателю очищаться.

Нет ничего необычного в том, что датчик массового расхода воздуха AFM/MAF на DT имеет предел, когда в двигатель всасывается много воздуха.

Поднявшись, вы увидите 4-барные датчики воздуха, которые могут выдерживать гораздо больший прирост мощности, чем датчик воздуха, поставляемый с автомобилем.

Добавление нагнетателя или дополнительного турбонаддува приведет к значительному увеличению крутящего момента, хотя его будет труднее заставить работать. У нас есть эта функция на двойных зарядных устройствах, если вы хотите узнать больше.

Модернизация промежуточного охладителя DT

Оказывается, чем холоднее воздух, тем больше в нем кислорода. Это основано на химии и физике.

Какой в ​​этом смысл? Чтобы сжечь дизельное топливо, вам нужен кислород, и чем больше у вас кислорода, тем больше топлива вы сможете сжечь, что увеличивает скорость и мощность автомобиля. Чтобы узнать больше об этом, посетите страницу воздухозаборников.

Важно знать, что такое интеркулер и для чего он нужен.

Интеркулер похож на радиатор, который охлаждает воздушный заряд, прежде чем он попадет в двигатель.

Не забудьте установить промежуточный охладитель перед радиатором, чтобы использовать весь холодный воздух, поступающий в него.

Он будет идти после воздушного фильтра и перед турбокомпрессором или нагнетателем, откуда исходит большая часть тепла.

Большинство автомобилей оснащены передними промежуточными охладителями, расположенными перед радиатором, что обеспечивает лучшее воздушное охлаждение по сравнению с верхними промежуточными охладителями.

Это означает, что вам следует подумать о том, как мало воздуха попадает в радиатор, поэтому вам может потребоваться заменить радиатор вашего автомобиля в очень плохих ситуациях, если вы хотите поддерживать низкую температуру на трассе.

Хорошо спроектированный промежуточный охладитель может обеспечить на 5–10 % больше мощности и дольше прослужит в жару.

DT Усовершенствования системы подачи топлива

Не упускайте из виду необходимость повышения мощности топливной системы, когда вы увеличиваете мощность — это делает машину более «жадной». Не забывайте быть щедрым с расходом на форсунках.

Как правило, при покупке форсунки прибавляйте 20 % к расходу, это допускает износ форсунки и обеспечивает некоторый запас мощности, если двигателю потребуется больше топлива.

Мы думаем, что это здравый смысл, но вам также необходимо подобрать топливную форсунку к типу топлива, которое использует ваш автомобиль.

DT Модернизация выхлопной системы

Людям следует искать возможность добавления выхлопной трубы только в том случае, если их текущая выхлопная система засоряет поток.

На большинстве заводских выхлопов вы сможете получить достаточный поток выхлопных газов даже при обычном увеличении мощности. Когда вы начнете повышать уровень мощности, вам понадобится лучший выхлоп.

Спортивные выхлопные трубы улучшат поток воздуха от двигателя, но не должны быть слишком широкими. Вы можете в конечном итоге засорить скорость потока и усугубить ситуацию, поэтому будьте осторожны. Таким образом, по большей части держите размер от 1,5 до 2,5 дюймов для достижения наилучших результатов.

Добавление более плавной альтернативы гонке, такой как спортивный катализатор, снимает это ограничение, поскольку он имеет больший размер и площадь поверхности. Это означает, что производительность автомобиля повысится до уровня, которого можно было бы ожидать без катализатора, но движение по дороге по-прежнему будет законным.

Слабые места, проблемы и проблемные зоны на DT

Двигатели DT, как правило, являются надежными и надежными агрегатами, если вы соблюдаете график обслуживания производителя и используете масло хорошего качества для обеспечения долговечности. Небольшое количество проблем должно возникнуть, если они регулярно обслуживаются и обслуживаются.

Скопление углерода в головке, особенно вокруг клапанов, что снижает мощность или создает плоские участки. Это более серьезная проблема для двигателей с непосредственным впрыском, но на нее следует обращать внимание на всех двигателях. У нас есть советы по удалению нагара.

У некоторых из наших участников были проблемы с плоскими пятнами или сбоями после применения модов и обновлений или настройки, обычно это не связано с конструкцией этого двигателя, поэтому вместо этого см. нашу статью о диагностике плоских пятен и проблем после настройки, которая должна помочь вам получить дно этого вопроса.

Регулярная замена масла крайне важна для DT, особенно при настройке, и поможет продлить срок службы и надежность двигателя.

Если вы хотите узнать больше или просто получить дружеский совет по настройке двигателя DT, присоединяйтесь к нам на нашем дружественном форуме , где вы сможете более подробно обсудить варианты настройки с нашими владельцами DT. Также было бы полезно прочитать наши непредвзятые статьи о настройке , чтобы получить полное представление о преимуществах и недостатках каждой модификации.

Пожалуйста, помогите нам улучшить эти советы, отправив нам свой отзыв в поле для комментариев ниже .

Нам нравится узнавать о проектах посетителей нашего веб-сайта, особенно о модификациях, которые лучше всего подходят для вашего автомобиля. Это помогает нам поддерживать актуальность наших руководств и советов, помогая другим с их проектами модифицированных автомобилей. Ваши отзывы и комментарии используются для поддержания этой страницы в актуальном состоянии и помогают повысить точность этих руководств по настройке DT, которые регулярно обновляются и пересматриваются.

Загляните на мой канал YouTube, мы регулярно добавляем новый контент…

ПОЖАЛУЙСТА, ПОМОГИТЕ: МНЕ НУЖНЫ ВАШИ ПОЖЕРТВОВАНИЯ, ЧТОБЫ ПОКРЫТЬ РАСХОДЫ НА РАБОТУ ЭТОГО САЙТА И ПОДДЕРЖАТЬ ЕГО РАБОТУ. Я не беру с вас плату за доступ к этому веб-сайту, и это экономит большинству читателей TorqueCars 100 долларов в год — но мы НЕКОММЕРЧЕСКИЕ и даже не покрываем наши расходы. Чтобы мы продолжали работать, ПОЖАЛУЙСТА, Пожертвуйте здесь

Эта статья была написана мной, основателем Waynne Smith TorqueCars, и я ценю ваши отзывы и предложения. Эта запись была
поданы под Ситроен, Пежо. Вы можете оставить отзыв ниже или присоединиться к нашему форуму, чтобы подробно обсудить эту статью и модификацию автомобиля с нашими участниками.

Если вам понравилась эта страница , поделитесь ею с друзьями, оставьте ссылку на нее на своем любимом форуме или используйте параметры закладок, чтобы сохранить ее в своем профиле в социальных сетях.

Обратная связь — Что вы думаете?

Пожалуйста, используйте наш форум , если вы хотите задать вопрос по настройке , и обратите внимание, что мы не продаем запчасти или услуги, мы просто интернет-журнал.

Помогите нам стать лучше, оставьте предложение или совет

DT-20N — DUX MACHINERY CORPORATION — Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

УЗКИЙ НИЗКОПРОФИЛЬНЫЙ САМОСВАЛ Грузоподъемность 20 метрических тонн • Грузоподъемность 22 коротких тонны — 9,2 м3 • Грузоподъемность 12,0 ярдов3 ГАБАРИТНЫЕ РАЗМЕРЫ • Проверенный на практике шарнирно-сочлененный самосвал DUX DT-20N с приводом на все колеса самосвал хорошо подходит для перевозки руды, отходов и отвалов на ровных и крутых склонах • Отличное удержание груза и быстрая откатка по крутым склонам гарантированы — самое высокое соотношение мощности и веса в своем классе выработки с низким напором • Чистые и быстрые циклы разгрузки гарантируются за счет угла разгрузки 75° и плавного потока, износостойкого разгрузочного ящика из легированной стали • Двигатель с электронным управлением снижает расход топлива и потребность в вентиляции • Оснащен тормозной системой POSI-STOP для 4 колес для максимальной безопасности , надежность и низкие затраты на техническое обслуживание • Централизованные точки обслуживания и модульная конструкция для легкого доступа для обслуживания и быстрой замены компонентов • Отличное обслуживание и запасные части w МАССА по всему миру Доступны дополнительные распорки с болтовым креплением для поднятия кабины оператора FOPS/ROPS для улучшения обзора при движении задним ходом. Напечатано в Канаде

Узкий низкопрофильный самосвал DUX модели DT-20N ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ* Отсек оператора двигателя – Боковые сиденья для максимального обзора и двунаправленной работы – Регулируемое сиденье на подвеске для тяжелых условий эксплуатации с подлокотниками и втягивающимся ремнем безопасности – Амортизированный пол отсека для максимального комфорта – Все органы управления и датчики расположены в пределах легкой досягаемости и видимости оператора. Трансмиссия со встроенным гидротрансформатором – Bridgestone 16.00R25, 2*, VRLS, бескамерные, радиальные Тормоза – Рулевое управление с гидроусилителем на шарнирно-сочлененной раме с пилотным монорычажным управлением – Рулевые цилиндры двойного действия (2) – + 45º…

Все каталоги и технические брошюры DUX MACHINERY CORPORATION

1. Устройство для торкретирования S1

   2 страницы

2. S1-ремикс

   2 страницы

3. Бетоновоз (DT-20T)

   2 страницы

4. Тележка-эжектор (ET-24)

   2 страницы

5. TD-26

   2 страницы

6. TD-18

   2 страницы

7. DT-12

   2 страницы

8. DT-07

   2 страницы

9. S1-SL6000

   2 страницы

10. S2-AN/FO

    2 страницы

11. P1-DBB14

    2 страницы

12. DS30RB/LP

    2 страницы

13. P1-вода

    2 страницы

14. TD-50

    2 страницы

15. TD-15

    2 страницы

16. DT-50

    2 страницы

17. DT-26N

    2 страницы

18. DT-24

    2 страницы

19. s1-shot

    2 страницы

20. КОМПАКТНЫЙ ПРОФИЛЬ REMIX TRUCKDT (15N REMIX)

    2 страницы

21. ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ СКАЛЕР (DS30RB)

    2 страницы

22. ВЫСОКОСКОРОСТНОЙ НИЗКОПРОФИЛЬНЫЙ САМОСВАЛ

    2 страницы

23. УЗКИЙ НИЗКОПРОФИЛЬНЫЙ КОНЦЕВОЙ САМОСВАЛ (ДТ-17Н)

    2 страницы

24. Переноска для персонала (DT7-PC8)

    2 страницы

25. Универсальная кассетная система (S1-Porter)

    2 страницы

26. Высокоскоростной низкопрофильный телескопический самосвал (TD-26)

    2 страницы

27. Низкопрофильный самосвал (DT-33N)

    2 страницы

28. Узкий низкопрофильный самосвал (DT-22N)

    2 страницы

29. Самосвал с компактным профилем (DT-17N)

    2 страницы

30. Низкопрофильный самосвал (DTS-12)

    2 страницы

31. Самосвал с компактным профилем (DT-7)

    2 страницы

Сравнить

Удалить все

Сравнить до 10 продуктов

10 лучших и худших дизельных двигателей в истории

Ах, неуловимый дизельный двигатель: мощность, сила и необузданная мощность для достижения цели. Вы не ошибетесь с дизельным двигателем, и, по скромному мнению этого автора, вы уже намного опережаете кривую, если вы выбираете дизельный двигатель против тщедушного газового двигателя. Хорошо, мы поняли. Дизель — это круто, но какой дизельный двигатель для грузовиков действительно ЛУЧШИЙ? Ребята из Cummins будут бороться до последнего вздоха, что Cummins 5.9возможно, лучший дизельный двигатель, когда-либо созданный, в то время как джентльмены CAT или PowerStroke будут недоверчиво смотреть на словесный понос, извергающийся изо рта их приятелей. Этот спор так же стар, как и сам Рудольф Дизель. Что ж, хорошо, что мне не нужно быть «Решающим»… Мне не нужно такое давление. Хорошо, что кто-то другой готов принять пулю за меня. Ребята из Capital Reman приложили все усилия, чтобы войти в десятку лучших и худших дизельных двигателей всех времен. Эта статья о том, что они придумали. Что вы думаете? Они попали в точку или полностью промахнулись?

Почетное упоминание: Cummins серии B

Почему он нам нравится: этот двигатель не был первым двигателем Cummins, который привнес некоторую респектабельность на рынок дизельных двигателей средней мощности, но он, несомненно, усовершенствовал его. Двигатели 4BT, 6BT и ISB 5,9 л абсолютно убили его в номинальном крутящем моменте. Вам нужно буксировать что-то, что прикрыли эти двигатели. Почетное упоминание в списке лучших дизельных двигателей всех времен не так уж и плохо.

Характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Диаметр цилиндра x ход поршня: 4,02 x 4,72 дюйма
• Рабочий объем: 359 куб. дюймов (5,9 л)
• Впрыск топлива: Электронная система Common Rail высокого давления
• Конструкция: Чугун блок и головка
• Степень сжатия: 17,2:1
• Максимальная мощность: 325 л.с.
• Максимальный крутящий момент: 610 фунт-фут

двигатель?! Если вы когда-либо ездили по дорогам общего пользования, вы, вероятно, проезжали мимо 47 грузовиков с двигателем ДТ-466. Детка, этот паровоз ежедневно перевозит американские грузы и является основой флотов средней грузоподъемности по всей стране. Это фаворит менеджеров автопарков, потому что они работают вечно, имеют отличное соотношение крутящего момента и мощности и могут быть перестроены прямо в раму грузовика. Номер 5 кажется подходящим для лучшего дизельного двигателя из-за огромного количества единиц, которые в настоящее время все еще находятся на дорогах.

Характеристики:
• Тип и описание: Четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 466 кубических сантиметров (7,6 л)
• Диаметр цилиндра и ход поршня: 4,59×4,68 дюйма
• Степень сжатия: 16,4:1
• Регулируемая скорость: 2600 об/мин
• Общий вес двигателя (сухой): 1425 фунтов (647 кг)
• Максимальная мощность: 170–350 л.с.
• Максимальный крутящий момент: 860 фунт-фут

Серия VT-265, VT-335, VT-365 (стала PowerStroke 6.0L)

Почему мы ее ненавидим: VT-265 и VT-335, в частности, были частью моделей International Light Duty, выпущенных в 2003 году. Powerstroke официально появился в 2003 году, но неофициально производился с 19 года.94. Предшественники имели более крупные 6 цилиндров, однако счетчик бобов International решил, что было бы отличной идеей отрезать 2 цилиндра, производя 4-цилиндровый двигатель. Это не слишком хорошо закончилось, и VT-265 и VT-335 были ужасно маломощными. Лучший дизельный двигатель? Думаю, нет.

4. Mack E-7

Почему нам это нравится: Ruff! Ерш! Ерш! Грррр… Хороший мальчик! Что не нравится в Mack Bulldog. Двигатели для грузовиков Mack существуют с 1893 года, когда братья Mack Brothers купили компанию Fallsen & Berry Wagon Company в Бруклине, Нью-Йорк. Мак всегда был известен как медленная и уравновешенная рабочая лошадка. В 1919 году компания выпустила свою первую пожарную машину с крюком и лестницей.09, произвела более 6000 грузовиков для вооруженных сил США и Великобритании во время Первой мировой войны и участвовала в строительстве плотины Гувера в 1933 году. Его двигатели известны своим отношением крутящего момента коленчатого вала к колесу. Это двигатели, которые построили Америку. Mack E-7 был впервые выпущен в 1988 году и просуществовал до начала 21 века. Они чрезвычайно просты в капитальном ремонте и восстановлении и делают именно то, что вам нужно для них. Они не выиграют ни одной гонки, но являются чрезвычайно надежными двигателями. Когда вы думаете о лучшем дизельном двигателе, вы не можете не упомянуть бульдога. Молодец, Мак!

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 672–998 куб. дюймов (11,01–16,35 л)
• Диаметр цилиндра и ход поршня: 6,50×6,70 дюйма
• Подача топлива: единица топлива впрыск
• Аспирация: с турбонаддувом
• Регулируемая скорость: 1700-1800 об/мин
• Максимальная мощность: до 454 л.с.
• Максимальный крутящий момент: до 1660 фунт-фут

Худший двигатель Mack: Нет… Маки потрясающие! Та и там всего вроде 5 моделей. E-6, E-7, E-Tech, MP8, MP11 и т. д.… все довольно солидно.

3. CAT 3406E

Почему нам это нравится: хорошо быть королем! Удивительно, как много людей имеют желтую кровь, и в большинстве случаев это справедливо. В линейке двигателей Caterpillar было несколько катастрофических отказов; 3406E не является одним из них. CAT 3406 выпускается в моделях A, B, C и E, а затем превратился в двигатель CAT C15, а затем CAT C15 Acert. Это был очень успешный двигатель для CAT, так как это был действительно первый усовершенствованный электронный двигатель, который был сделан правильно. Это был настолько великолепный двигатель, что подавляющее большинство грузовиков, построенных в Питере в середине 9-го века.Все модели 0 и 00 имели двигатели Caterpillar 3406E. С дизайном ECM было легко работать, и у него появилось множество программистов, которые смогли написать различное программное обеспечение для двигателя. Эта концепция «открытого исходного кода» с ECM позволила конечным пользователям «раскрутить их», чтобы добавить больше мощности и крутящего момента двигателю с помощью форсунок, распределительного вала или фаз газораспределения. Даже в 2016 году CAT 3406E по-прежнему использовался миллионами на дорогах и бездорожье по всему миру. В целом Caterpillar является неофициальным королем дизельных двигателей и заслуживает 3-го места в списке лучших дизельных двигателей.

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 893,39 куб. дюймов (14,64 л)
• Диаметр цилиндра и ход поршня: 6,50×6,70 дюйма
• Подача топлива: Насосный впрыск
• Всасывание : С турбонаддувом
• Степень сжатия: 14,5:1
• Частота вращения регулятора: 1800–2100 об/мин
• Максимальная мощность: 375–465 л.с. Почему мы ее ненавидим: мы не ненавидим CAT 3116, мы ненавидим тот факт, что с ней трудно работать. Топливную систему очень сложно рассчитать по времени, и, как и в случае с VW в автомобилестроении, для работы с CAT 3116 требуются специальные инструменты, которые можно купить только в компании Caterpillar. Как правило, инструменты для работы с 3116 стоят до 5000 долларов. Другая причина, по которой мы не очень заботимся о 3116, заключается в том, что он довольно маломощный по сравнению с Cummins 5.9.или 6БТ. CAT 3116 был спроектирован как одноразовый. Хотя модель 3116 использовалась в самых разных областях, в том числе во многих морских приложениях, CAT 3126 и более поздняя CAT C7, возможно, были лучшими моделями. В заключение, CAT 3116 не является ужасным двигателем, но чертовски близко к нижней части списка лучших дизельных двигателей.

2. Cummins 855 Big Cam

За что мы его любим: Как можно сразу не влюбиться в этот двигатель только из-за его названия? Что-то с языка слетает?! Cummins 855 Big Cam был последним серийным двигателем с механическим регулированием газораспределения, произведенным Cummins в 1976. Большой кулачок заменил малый кулачок 855 и стал первым двигателем Cummins, соответствующим Закону о чистом воздухе и нормам по шуму того времени. Было четыре поколения двигателей Cummins Big Cam 855, последний из которых был произведен в 1985 году и был заменен на N14. Мы любим 855 Big Cam за его мощность и надежность. Вы можете легко проехать на Cummins 855 Big Cam 700 000 миль до капитального ремонта. Cummins 855 Big Cam был первым двигателем Cummins, в котором использовалось охлаждение по требованию, которое охлаждает двигатель только тогда, когда это требуется двигателю. Эта система затем использует сэкономленную мощность на коленчатом валу для увеличения мощности в текущем проекте. Big Cam II значительно повысил производительность за счет введения в двигатели импульсных коллекторов; в то время это была большая продаваемая особенность этих двигателей. Общая мощность была основной причиной того, что этот двигатель пользовался большим спросом по сравнению с моделями с маленьким кулачком. Cummins 855 Big Cam имел один из самых больших диаметров распределительных валов на рынке в то время и оснащен форсунками с верхним упором. Поговорите с любым водителем грузовика старой школы в 1970-х, и они расскажут вам сказки, когда серия Cummins 855 была королем дорог. Трудно не оставить эти двигатели в списке лучших дизельных двигателей всех времен. У 855 были некоторые недостатки, особенно при попытке запустить двигатель в более холодном климате. В 855 используется система впрыска топлива с более низким давлением при 2200 фунтов на квадратный дюйм для питания форсунок и различных характеристик синхронизации, масляного / водяного насоса и давления пружины клапана. При этом свеча накаливания или порция эфира должны решить эту простую проблему, потому что в целом это отличный двигатель.

Технические характеристики:
• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 856 куб. дюймов (14 л)
• Диаметр цилиндра и ход поршня: 5,50×5,98 дюйма
• Подача топлива: Насосный впрыск
• Всасывание : С турбонаддувом
• Степень сжатия: 10:1
• Регулируемая скорость: 1800 об/мин
• Максимальная мощность: до 605 л.с.
• Максимальный крутящий момент: до 1118 фунт-фут

Худший двигатель Cummins: Cummins ISX

25 Почему Мы ненавидим это: Cummins ISX был первоначально выпущен в 2001 году и заменил давний двигатель N14 конца 80-х и 9 годов.0 с. Предполагалось, что это будет Caddalic и лучший дизельный двигатель, когда-либо созданный Cummins. Однако это точно не сработало. ISX был разработан с двойной конструкцией верхнего кулачка; один кулачок имел доступ к клапанному механизму, а другой заботился о приводных форсунках.

В 2002 году в ISXCM870 была интегрирована система рециркуляции выхлопных газов (EGR), которая забирает выхлопные газы и возвращает их обратно во впускной патрубок двигателя. Это снижает температуру камеры сгорания, ограничивая образование NOx. Хорошая концепция, но с этой системой было много проблем, которые привели к множеству отказов двигателя. Основным недостатком является конструкция с двумя верхними распредвалами, которая чрезмерно усложняла работу и вызывала множество проблем в двигателе, связанных с эффектом снежного кома. Наконец, ранние версии ISX имели целый ряд проблем с ECM, которые вызывали кислый привкус во рту у многих владельцев Cummins. В 2010 году компания Cummins перепроектировала ISX с единой верхней конструкцией, чтобы упростить ситуацию, но ущерб был нанесен. Это должно было стать входом Cummins в мир электроники, однако это было слишком сложно для собственного блага. Он по праву входит в список лучших дизельных двигателей; действительно разочаровывает.

1. Detroit Diesel Series 60

За что мы его любим: Без сомнения, Detroit Diesel Series 60 — лучший дизельный двигатель, когда-либо созданный для 8-го класса. Забавный факт дня: Detroit Diesel Series 60 был в основном разработан John Deere, хотя вопрос о том, какое влияние оказал Deere, остается спорным. Головки цилиндров Detroit Diesel Series 50 были отлиты компанией John Deere Engine Company. В начале 1970-х годов компания GM Detroit Diesel занимала примерно 41% рынка всех дизельных двигателей, продаваемых в Америке. К началу 19В 80-х годах это число сократилось примерно до 4% рынка. GM знала, что у компании проблемы, и обратилась за помощью к инженерам John Deere, чтобы восстановить свою репутацию. Между двумя компаниями было предложено совместное предприятие, которое не оправдалось, однако инженеры JD якобы разработали кольцевую систему, которая устранила множество проблем, которые были у Series 60 с проблемами утечки масла, а также разработали конструкцию головки блока цилиндров. Основным предостережением Series 60 было введение первого двигателя с электронным управлением с запатентованной технологией «DDEC» или Detroit Diesel Engine Control. Предлагаемая компания должна была называться «DEDEC» или Detroit Engines, Deere Engine Company. Однако совместное предприятие так и не было реализовано, но технология управления двигателем взлетела.

Первый дизельный ECM пользовался бешеной популярностью у потребителей благодаря простоте использования и обновлению в режиме реального времени для водителя. Функции в системе DDEC включали функции диагностики двигателя, таймеры выключения, функции прогрессивного переключения передач, историю неисправностей и ведение записей, регуляторы ограничения скорости, круиз-контроль и автоматическое предотвращение остановки. Технология круиз-контроля была особенно популярна среди менеджеров автопарка из-за ее функции экономии топлива, но, в первую очередь, система DDEC позволяла оператору загружать отчеты управления двигателем, касающиеся использования двигателя, предоставлять записи о превышении скорости, чрезмерном времени простоя, резком торможении и другие параметры. DDEC позволял дилерам изменять параметры мощности, а в некоторых случаях в компьютер можно было загрузить соответствующее программное обеспечение. Системой было легко управлять, а диагностические коды отображались водителю в режиме реального времени: красные индикаторы сигнализировали о серьезной проблеме, а желтый свет — о менее серьезной проблеме. Detroit Diesel не изобрел современный ECM, а скорее адаптировал технологию ECM General Motors начала 19-го века.80-х в дизельных технологиях. Первый ECM был создан BMW в 1939 году для самолета Kommandogerat во время Второй мировой войны. Стрела DDEC положила начало электронной эре дизельных двигателей.

Серия 60 стала самым продаваемым дизельным двигателем для Detroit Diesel, и компания продолжала производить гибридные двигатели DDEC I, DDEC II, DDEC III, DDEC IV и 14L/DDEC V с 1987 по 2007 год. Серия 60 была первым крупным дизельным двигателем, в котором ведущий кулачок открывался на большем диаметре цилиндра. Двигатель DDEC IV увеличил мощность до 575 л. с., прежде чем в 2007 году его заменили двигателем объемом 14,0 л. Сегодня миллионы двигателей Detroit Diesel Series 60 все еще находятся в эксплуатации, и их очень легко восстановить благодаря их неограниченному открытию. Исходный дизайн. В течение 20 лет грузовики Freightliner и Penske имели эксклюзивные контракты на установку двигателей Series 60 в свои грузовики. Приветствую короля дизеля, пусть он и дальше останется в учебниках истории как лучший дизельный двигатель в мире.

Технические характеристики:

• Тип двигателя: четырехтактный, шестицилиндровый, рядный
• Рабочий объем: 778–855 куб. дюймов (от 12,7 до 14,0 л)
• Диаметр цилиндра и ход поршня: 5,24×6,61 дюйма
• Топливо Поставка: Блок впрыска топлива
• Всасывание: с турбонаддувом
• Регулируемая скорость: 2100 об/мин
• Максимальная мощность: до 515 л.с.
• Максимальный крутящий момент: до 1650 фунт-фут

Худший детройтский двигатель: Все старые двухтактные Серия 50, В-71 или В-92, техн.
