УПРАВЛЕНИЕ ТРАКТОРОМ ДТ-75

Органы управления и приборы для контроля за работой трактора

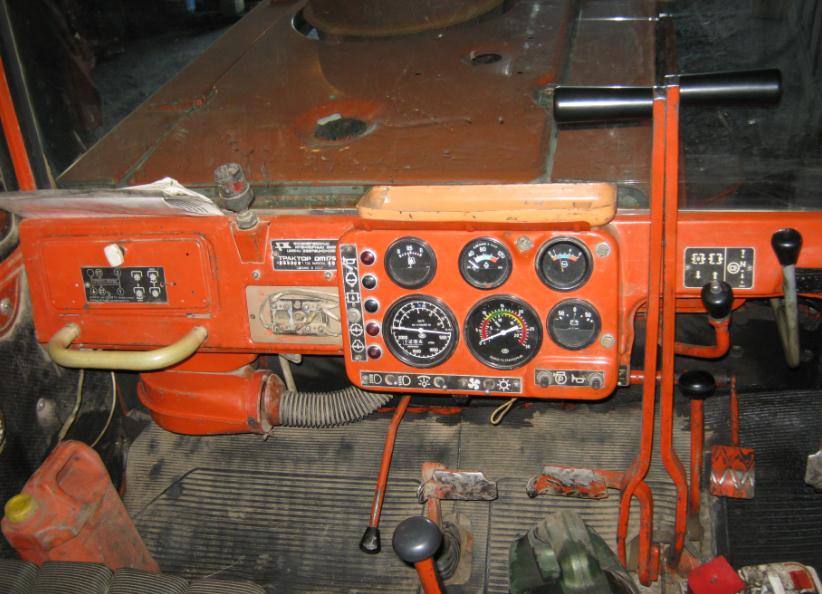

В кабине размещены рычаги и педали управления, а также приборы для контроля за работой основного двигателя, системой смазки увеличителя крутящего момента и электрооборудования трактора.

Остальные рычаги управления основным и пусковым двигателями расположены под капотом с левой стороны основного двигателя; рычаг включения насоса гидравлической системы находится под капотом с правой его стороны.

Расположение органов управления и контрольных приборов трактора показано на рисунке 120.

Пуск основного двигателя трактора ДТ-75

Подготовка основного двигателя к пуску

.

Перед запуском пускового и основного двигателей проводят ежесменный технический уход. Запускать основной двигатель разрешается только после устранения всех неисправностей, обнаруженных во время работы и при проведении технического ухода.

Перед пуском необходимо выполнить следующие операции.

1. Снять левую боковину капота.

2. Проверить уровень масла во всех картерах и, если нужно, долить масло; смазать все точки согласно таблице смазки.

3. Проверить заправку трактора дизельным и пусковым топливом. Открыть краны топливных баков основного и пускового двигателей. При обнаружении воздуха в системе питания удалить его, прокачав систему ручным насосом.

4. Проверить наличие воды в системе охлаждения двигателя; при необходимости (в холодную погоду) закрыть шторку водяного радиатора.

5. Выключить подачу топлива, передвинув рычаг управления топливным насосом при пуске до отказа вниз; включить декомпрессионный механизм, поставив его рычаг в крайнее верхнее положение.

Если перед пуском двигатель был остановлен на продолжительное время, то необходимо при помощи рукоятки провернуть коленчатый вал на два-три оборота.

6. Выключить муфту сцепления редуктора (рис. 121) пускового двигателя, поставив рычаг включения в крайнее переднее положение (в сторону блока).

7. Ввести шестерню механизма выключения в зацепление с венцом маховика двигателя, повернув рычаг включения влево вниз, а затем подняв его вверх до замыкания стопором.

8. Установить рычаг переключения передач в нейтральное положение.

9. Убедиться, что рычаги управления золотниками распределителя находятся в нейтральном положении.

Пуск основного двигателя

. Для пуска необходимо выполнить следующие операции.

1. Открыть крышку впускного патрубка карбюратора, приоткрыть воздушную заслонку и прикрыть дроссельную заслонку карбюратора; включить в электрическую цепь аккумуляторную батарею, нажав на большую кнопку включателя «массы» до фиксации ее в нижнем положении (при этом контрольная лампа, находящаяся на панели реле-регулятора, загорится).

2. Запустить пусковой двигатель, нажав на рычаг включения стартера.

3. Полностью открыть воздушную заслонку карбюратора и прогреть пусковой двигатель в течение 1—2 мин, после чего плавно включить муфту сцепления редуктора пускового двигателя, повернув рычаг муфты в крайнее заднее положение (на себя).

4. Прогреть основной двигатель с включенным декомпрессионным механизмом (в течение 0,5—2 мин) до появления давления масла в системе смазки двигателя.

5. Выключить декомпрессионный механизм и включить полную подачу топлива, передвинув рычаг управления топливным насосом при пуске до отказа вверх.

6. Как только основной двигатель начнет работать, немедленно выключить муфту сцепления редуктора пускового двигателя, а затем при установившихся оборотах перевести рычаг управления топливным насосом в среднее положение.

7. Остановить пусковой двигатель, для этого необходимо закрыть дроссельную заслонку карбюратора и выключить зажигание. Не отпуская кнопки выключения зажигания, закрыть воздушную заслонку и крышку воздушного патрубка карбюратора, а затем кран топливного бака пускового двигателя.

При остановке двигателя после нескольких вспышек операции пуска повторяют в указанной последовательности.

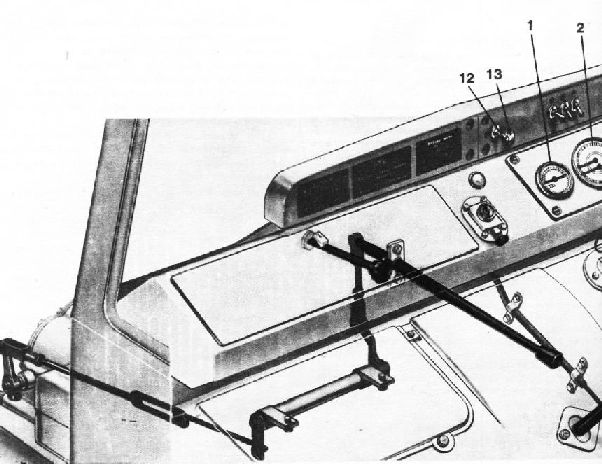

Рис. 120. Органы управления трактором и контрольные приборы:

1 — кнопка включения предпускового подогревателя; 2 — рычаг управления подачей топлива прн пуске двигателя; 3*

Возможности модификации трактора

На сегодня существует несколько модификаций популярной модели трактора. В зависимости от комплектации, на трактор установлены различные силовые агрегаты. Наиболее распространенные комплектации:

• ДТ-75Н, оснащен силовым дизельным агрегатом СМД-18Н;
• ДТ-75Д, силовой агрегат А-41;
• ДТ-75РМ, дизель РМ-120.

Сегодня трактор ДТ 75 успешно выполняет как полевые, так и другие виды сельскохозяйственных и промышленных работ. Технические характеристики и оснащенность модели трудно сравнивать с начинкой зарубежных устройств, но в работе эта модель не уступает иностранным образцам техники. Также в пользу трактора говорит его цена, которая несравнимо ниже зарубежных машин. Легкость эксплуатации и ремонта, неприхотливость в обслуживании и простота замены деталей делают модель ДТ 75 главным помощником отечественных работников. Для того, чтобы трактор ДТ 75 прослужил дольше, нужно обращать особое внимание на следующее:

• проведение профилактического осмотра механизмов;
• подготовка машины к полевым работам;
• оценка работы навесного оборудования;
• следить за гидравликой и не допускать простой машины.

Это машина настолько популярна у отечественных хозяйственников, что многие, не желая заменять данную модель на другую, самостоятельно модифицируют ее, делая из гусеничной модели колесную. Но нужно помнить, что переделка трактора ДТ 75 на колесный ход – это серьезная инженерная работа, требующая специальных знаний. Если соблюдать технику обращения с машиной, она прослужит долгие годы.

Управление трактором

Перед началом движения нужно поставить на место боковины капота, убрать инструмент и убедиться, что пуску трактора ничто не мешает.

Начиная пуск, следует выключить главную муфту сцепления, включить требуемую передачу и, поставив рычаг управления подачей топлива на полную подачу, плавно, но быстро включить муфту сцепления.

Для поворота тракторов ДТ-75, ДТ-75М оттягивают назад правый или левый рычаг планетарного механизма поворота. Чем больше оттянут рычаг, тем круче поворот. Другие гусеничные тракторы поворачивают, оттянув назад рычаг выключения муфты поворота.

Для крутого поворота после отвода рычага назад до отказа нажимают на педаль тормоза. После поворота отпускают педаль, а затем и рычаг управления.

Направление движения колесного трактора изменяют рулевым колесом, а для крутого поворота, кроме того, включают правый или левый тормоз.

Чтобы изменить скорость движения трактора, выключают главную муфту сцепления и только после этого переключают передачи. Преодолевать повышенную нагрузку надо без резких рывков. В таком случае, не останавливая трактор, включают увеличитель крутящего момента (ДТ-75, ДТ-75М).

Во время движения трактора не следует без надобности держать ногу на педалях тормозов и муфты сцепления или тянуть на себя рычаги управления. Блокировку дифференциала колесного трактора в случае буксования одного из ведущих колес включают только при движении по прямой. После проезда участка, на котором буксовало колесо, блокировку выключают.

На загоне надо работать с наивысшей скоростью, которая допускается тяговым сопротивлением орудия или машины, требованиями агротехники и техники безопасности.

Для переезда по дорогам пользуются транспортными скоростями. Однако, если дорога каменистая или неровная, ее проезжают на меньшей скорости, чтобы избежать сильной тряски.

Через бревно, земляной вал или другое препятствие переезжают на замедленной передаче. Когда колесо или гусеница трактора оказываются на гребне, частично выключают муфту сцепления, чтобы трактор опустился без удара. Небольшие рвы и канавы переезжают под углом.

Вниз по крутому склону трактор должен двигаться на пониженной передаче с уменьшением числа оборотов двигателя. Муфта сцепления должна оставаться включенной, чтобы двигатель тормозил трактор.

Во время движения по склону нельзя переключать передачи. Поднимаются по склону на 1 передаче или включают усилитель крутящего момента. При движении под уклон этим усилителем пользоваться нельзя.

Если требуется повернуть гусеничный трактор с тяжелым прицепом при движении по крутому склону вправо, выключают левую гусеницу, а если влево — правую. При этом тормозами пользоваться нельзя, так как крутой поворот опасен.

Чтобы остановить трактор, выключают муфту сцепления, уменьшают подачу топлива, выключают скорость и опять включают муфту сцепления. Для экстренной остановки трактора сразу же за выключением муфты сцепления включают оба тормоза.

После остановки трактора надо дать двигателю поработать на средних и малых оборотах 2—5 мин. чтобы снизить температуру масла и воды. Двигатель останавливают, выключая подачу топлива рычагом акселератора. Останавливать двигатель закрытием расходного крана топливного бака не следует, потому что при этом в топливоподводящую систему попадает воздух, который затрудняет последующий пуск двигателя. Для экстренной остановки двигателя выключают подачу топлива и перекрывают доступ воздуха в его цилиндры, например нажатием на кнопку заглушки воздухоочистителя (МТЗ-50).

Особенности рулевого управления гусеничных и колесных тракторов

Для управления самоходными машинами используют несколько типов рулевых механизмов:

• фрикционные муфты;
• планетарные шестеренки;
• две идентичные КПП;
• дифференциальные системы.

Фрикционные муфты – одно из самых простых устройств, состоящее из набора дисков, которые монтируются между центральной и конечной передачей. Кроме двух муфт в систему входит пара остановочных тормозов. При изменении траектории движения и при повороте задействованы все четыре элемента. При включении фрикционов и отключении тормоза машина движется прямолинейно. Чтобы выполнить поворот, отключают фрикционы с той стороны, куда необходимо направить трактор. Сложность такого рулевого управления состоит в регулярном техобслуживании и ремонте гусеничного трактора, так как при работе всухую муфты быстро выходят из строя. Для продления работоспособности системы используют муфты, работающие на масле.

Планетарное рулевое управление состоит из пары планетарных шестеренчатых рядов, установленных между главной и передней передачей, тормозов для поворота и остановки, блокирующих муфт. Фрикционные муфты блокируют планетарные шестерни и обеспечивают машине прямолинейный ход на повышенной скорости. Равномерную скорость обеих гусениц обеспечивают равные передаточные числа. Поворотные тормозные устройства срабатывают на блокировку планетарных рядов и движение трактора на пониженной скорости. Отключение фрикциона дает возможность совершить поворот с изменяемым радиусом. Чтобы совершить разворот с заданным радиусом, блокируются муфты и активируется остановочный тормоз.

Рычаги гусеничного трактора

Управление самоходной машиной осуществляется из кабины водителя, где размещены органы контроля за работой трактора.

Чтобы запустить двигатель, используют:

• включатель массы;
• включатель стартера;
• выключатель зажигания пускового двигателя;
• ручку ручной топливоподачи;
• педаль ножной топливоподачи;
• ручку активации пусковой шестерни и муфты сцепления;
• ручку управления краником фильтра пускового двигателя;
• цепочку управления воздушной заслонкой карбюратора пускового двигателя;
• цепочку управления шторкой радиатора.

Чтобы соединить минус аккумуляторной батареи с массой машины, нажимают верхнюю кнопку включателя, а чтобы отсоединить – нижнюю. Чтобы включить стартер, ключ включателя поворачивают по часовой стрелке. Педаль и ручка топливоподачи сблокированы, поэтому увеличить подачу солярки можно либо переводом ручного рычага вперед, либо усилением нажатия на педаль.

Чтобы активировать муфту сцепления, соответствующий рычаг переводят из нейтрального положения вниз. Если эту ручку перевести вверх, то включается пусковая шестерня, которая деактивируется автоматически при запуске дизельного мотора. Чтобы закрыть шторку радиатора, цепочку необходимо перевести на себя.

Органы управления и контрольные приборы трактора ДТ-75В

Строительные машины и оборудование, справочник

Категория:

   Трактор ДТ-75В

Публикация:

   Органы управления и контрольные приборы трактора ДТ-75В

Читать далее:

   Дизель трактора ДТ-75В

Органы управления и контрольные приборы трактора ДТ-75В

Производительность и экономичность трактора во многом зависят от правильного и умелого управления. Поэтому тракторист должен хорошо знать приемы управления трактором и последовательность их выполнения при пуске пускового двигателя и дизеля, при пуске трактора в работу и его движении, а также при остановке трактора и дизеля.

Правильное и умелое управление обеспечивает безопасность работы на тракторе.

Тракторист должен помнить назначение всех органов управления и контрольных приборов и уметь правильно ими пользоваться.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На тракторе ДТ-75В установлено устройство, позволяющее запускать дизель из кабины.

Устройство обеспечивает управление с места водителя следующими механизмами и агрегатами дизеля:
1) электростартером;
2) воздушной заслонкой карбюратора;
3) магнето;
4) муфтой сцепления редуктора пускового двигателя;
5) механизмом отключения («бендиксом») редуктора пускового двигателя;
6) механизмом декомпрессии;
7) краником отстойника топливного бачка пускового двигателя.

На рисунке 4 показаны органы управления трактором и контрольные приборы:
1 — включатель передних фар и лампы щитка контрольных приборов;
2— переключатель включения отопителя или вентиляцион-но-очистительной установки кабины;
3 — рычаги управления золотниками распределителя гидросистемы. Левый рычаг служит для управления выносным цилиндром, подключенным с левой стороны трактора; средний — для управления основным задним цилиндром; правый — для управления правым выносным цилиндром;
5 — амперметр;
6 — указатель температуры воды в системе охлаждения дизеля;
7 и 8 — рычаги управления тормозами планетарных механизмов поворота. Для поворота трактора по дуге большого радиуса плавно оттяните назад соответствующий рычаг;
9 — включатель стеклоочистителя;
10 — указатель давления масла в системе смазки УКМ;
11 — указатель давления масла в системе смазки дизеля;
12 — кнопка включения звукового сигнала;
13 — фонарь контрольной лампы, сигнализирующий о включении аккумуляторной батареи на «массу»;
14 — фонарь контрольной лампы, сигнализирующий о перегреве масла в системе смазки дизеля;
15 — рычажок включателя электростартера;
16 — рукоятка управления воздушной заслонкой карбюратора. Для того чтобы прикрыть заслонку, потяните рукоятку на себя;
17 — рычаг включения механизма декомпрессии. При повороте рукоятки по часовой стрелке до отказа декомпрессия включена, при вертикальном положении рукоятки — выключена;
18—валик управления краном отстойника бензинового бачка пускового двигателя;
19 — включатель плафона кабины;
20 — включатель задних фар;
21 — рычаг управления подачей топлива. Для выключения подачи топлива переместите рычаг в крайнее верхнее положение. При крайнем нижнем положении рычага подача топлива будет максимальной;
22 — рычаг управления муфтой сцепления редуктора пускового двигателя и «бендиксом». При крайнем нижнем положении рычага включается муфта сцепления редуктора, при крайнем верхнем положении — «бендикс»;
23 — включатель «массы» трактора. Для выключения аккумуляторной батареи из электрической цепи нажмите на малую боковую кнопку включателя массы, для включения — на большую кнопку;
24 — розетка штепсельная для включения переносной лампы;
25 — рычаг переключения передач. Рычаг может быть установлен в девяти положениях, показанных на схеме. Переключать передачи можно только при полностью выключенной главной муфте сцепления;
26 — рычаг вала отбора мощности. Для включения в работу вала отбора мощности рычаг переведите вверх, для выключения— вниз. Включать и выключать вал отбора мощности разрешается только при выключенной главной муфте сцепления;
27 — педаль главной муфты сцепления. Нажатием ноги на педаль муфта выключается;
28 — педаль правого остановочного тормоза;
29 — педаль левого остановочного тормоза;
30 — рычаг муфты сцепления увеличителя крутящего момента;
31 — головка цепи управления шторкой радиатора. Для закрытия шторки цепь выведите из паза, потяните назад за головку и введите в паз;
32 — рычаг включения ходоуменьшителя или реверс-редуктора.

Рис. 1. Органы управления

Показания контрольных приборов при допустимых режимах должны быть следующими:
а) стрелка амперметра должна отклоняться немного вправо (в сторону плюса) от нулевого деления шкалы;
б) указатель давления масла в системе смазки дизеля должен показывать давление 2,5—4,5 кгс/см2;
в) указатель температуры воды в системе охлаждения дизеля должен показывать температуру плюс 75—100°С;
г) указатель давления топлива должен показывать давление 1,2—1,5 кгс/см2.
