Метрическая резьба — параметры, элементы, обозначение и ГОСТ.

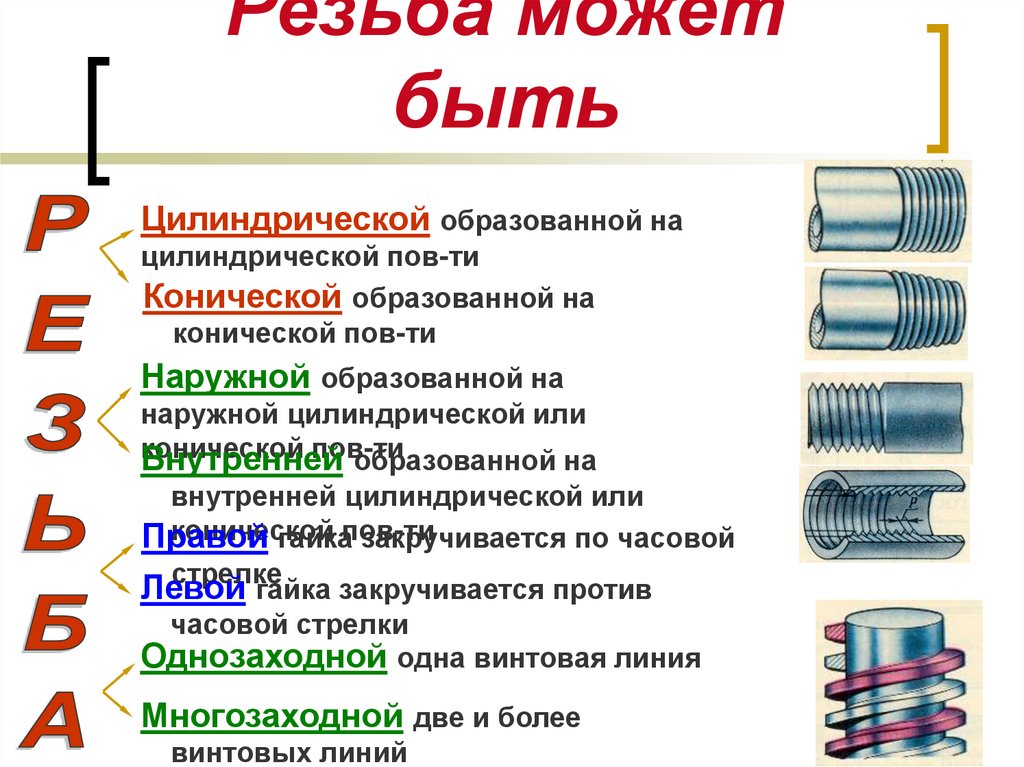

Метрическая резьба представляет собой винтовые канавки треугольной формы, нарезанные на внутренних или наружных цилиндрических или конических поверхностях деталей.  Своё название она получила благодаря метрической системе измерений. В зависимости от направления витков подразделяется на правую и левую. Метрическая резьба широко применяется при изготовлении деталей машин, строительных конструкций, приборов и других изделий являясь основным видом разъёмного соединения.

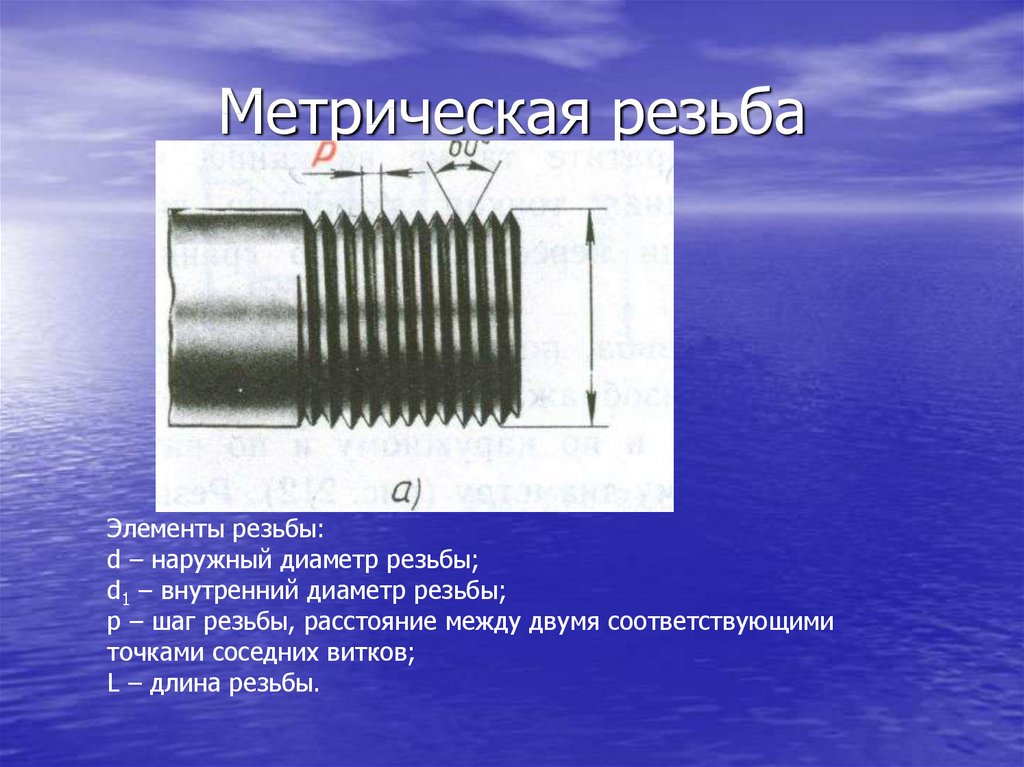

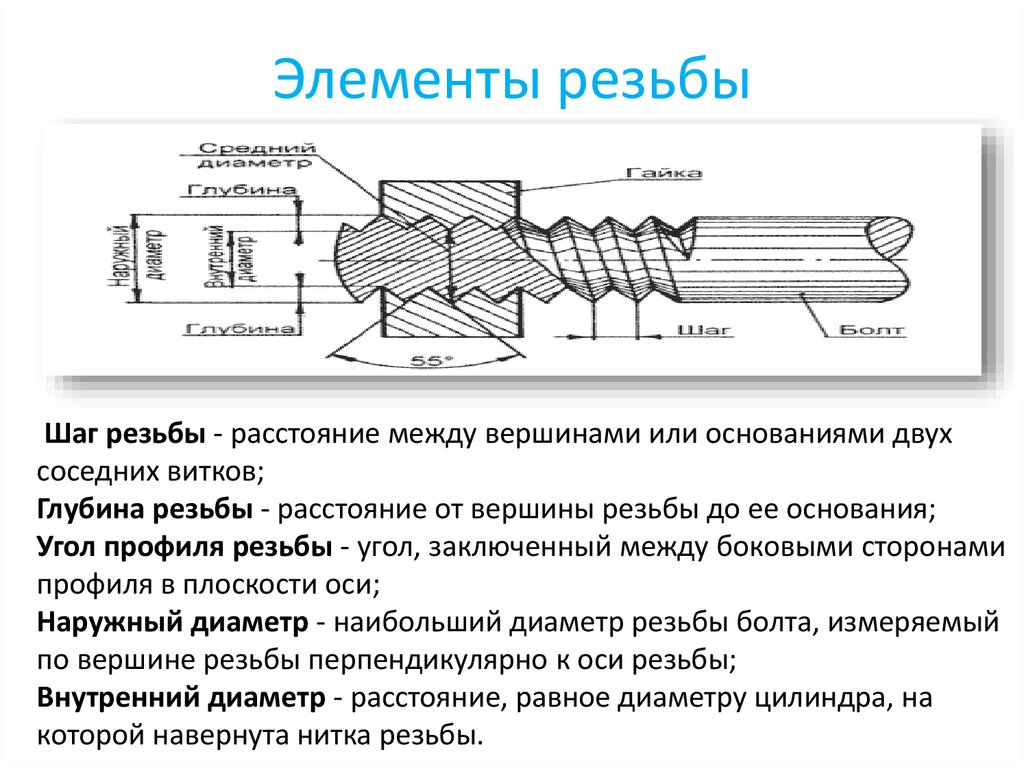

Основные параметры и элементы

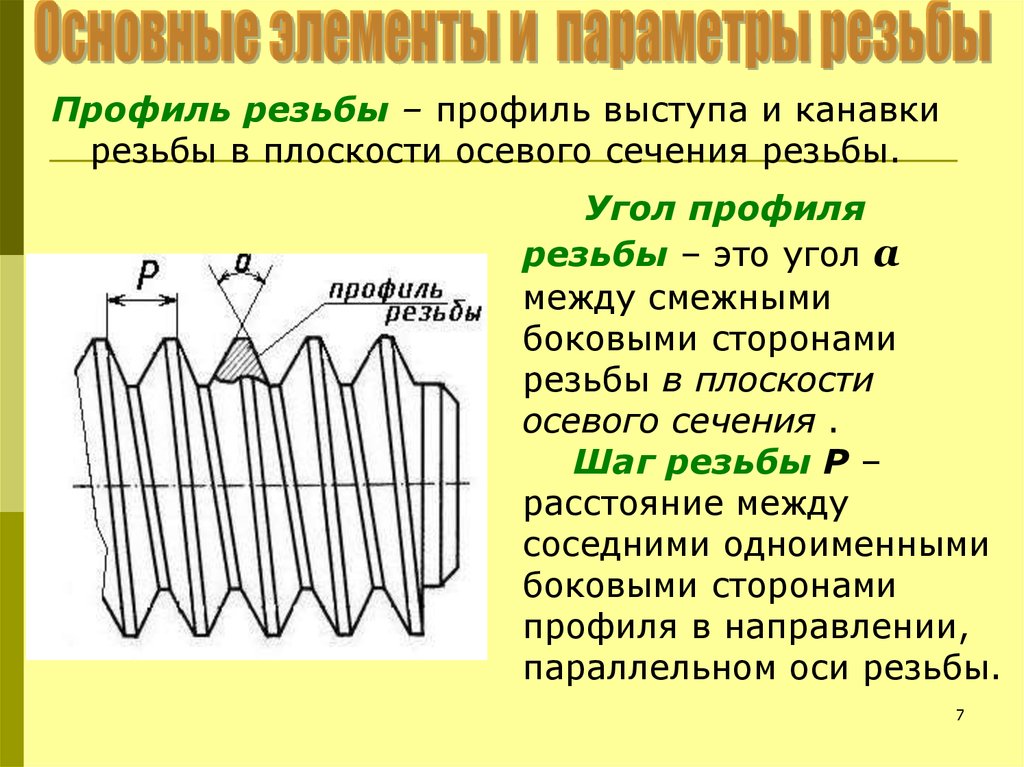

Канавка резьбы представляет собой равнобедренный треугольник с углом при вершине 60°.  Вершина имеет срезанную или закругленную форму. Резьба состоит из:

• фаски – поверхность с углом наклона 45° перед началом винтовой части;
• винтовой части – рабочий участок резьбы осуществляющий фиксацию;
• сбега – места перехода от винтовой к не нарезанной части детали.
• Общая длина резьбы равна сумме длин фаски, винтовой части и сбега. Основными параметрами метрических резьб являются:

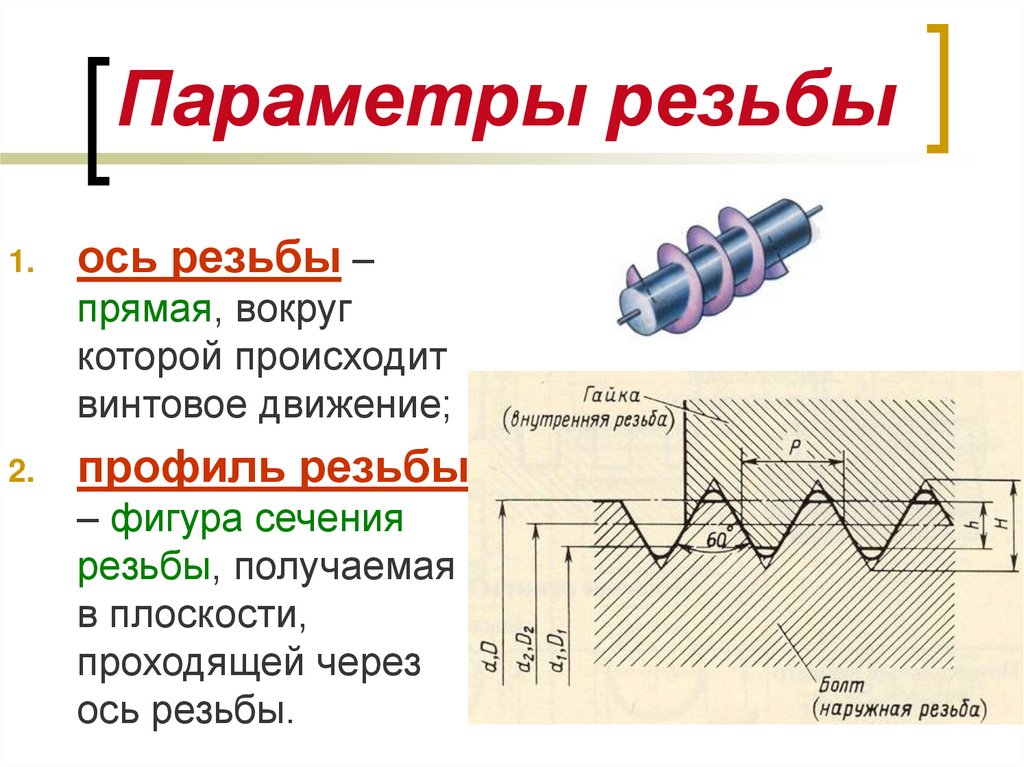

• Высота профиля. Это отрезок от основания до вершины треугольника образуемый при поперечном разрезе витка

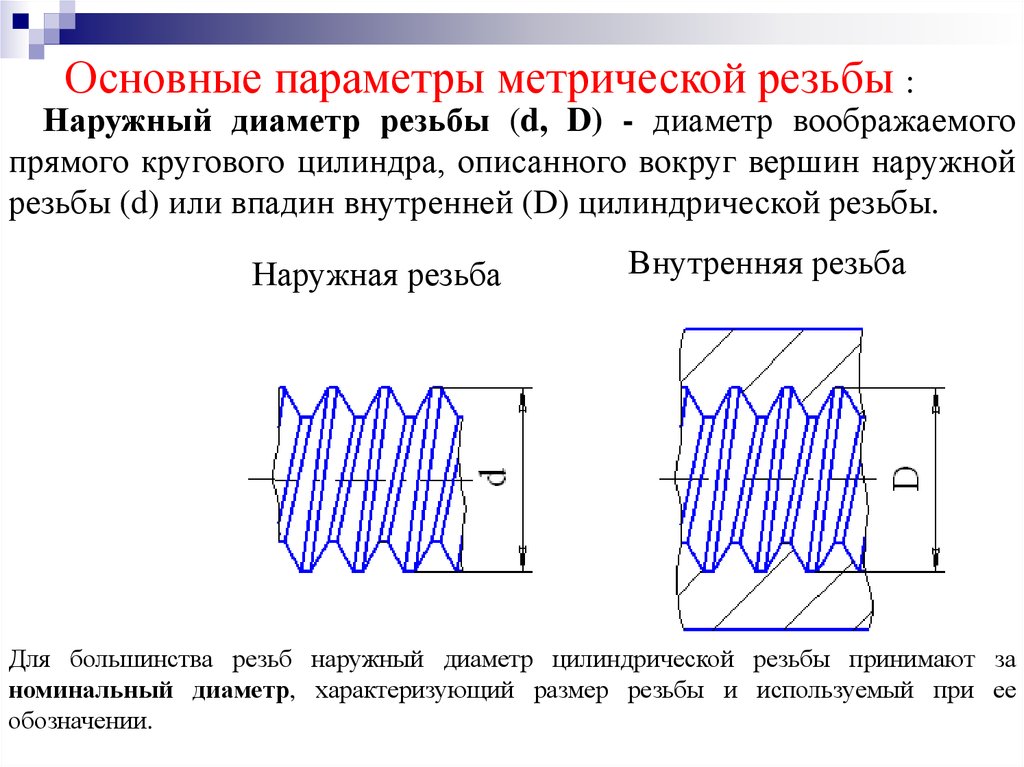

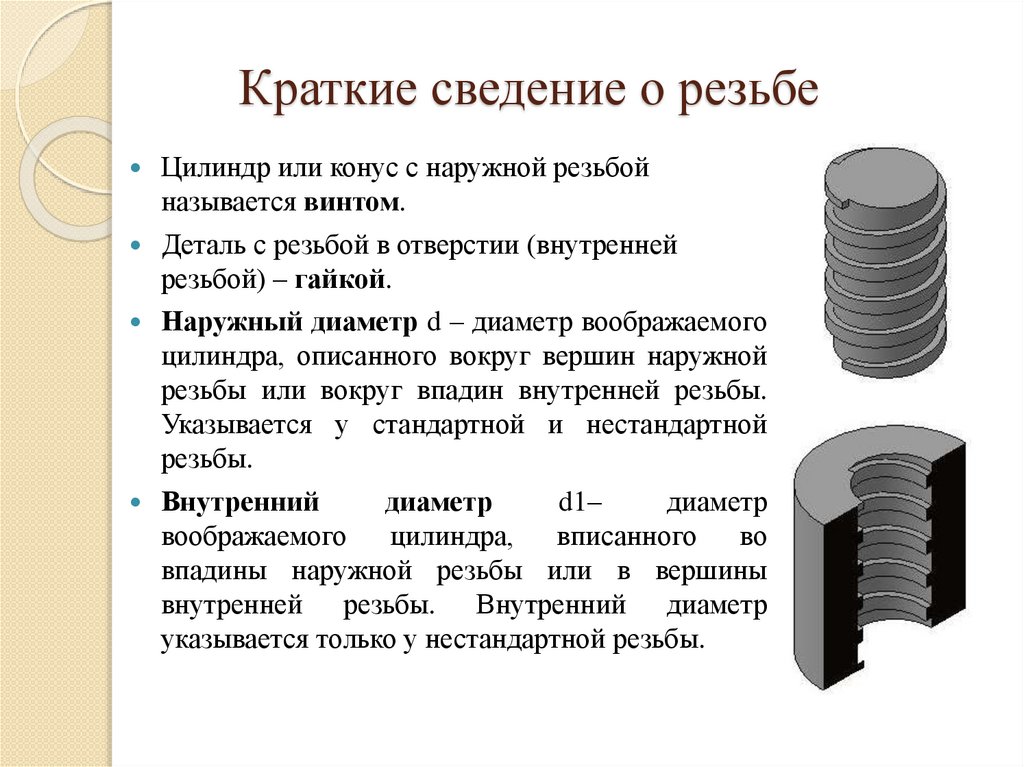

• Диаметр соединения. Подразделяется на наружный, внутренний, средний и номинальный.

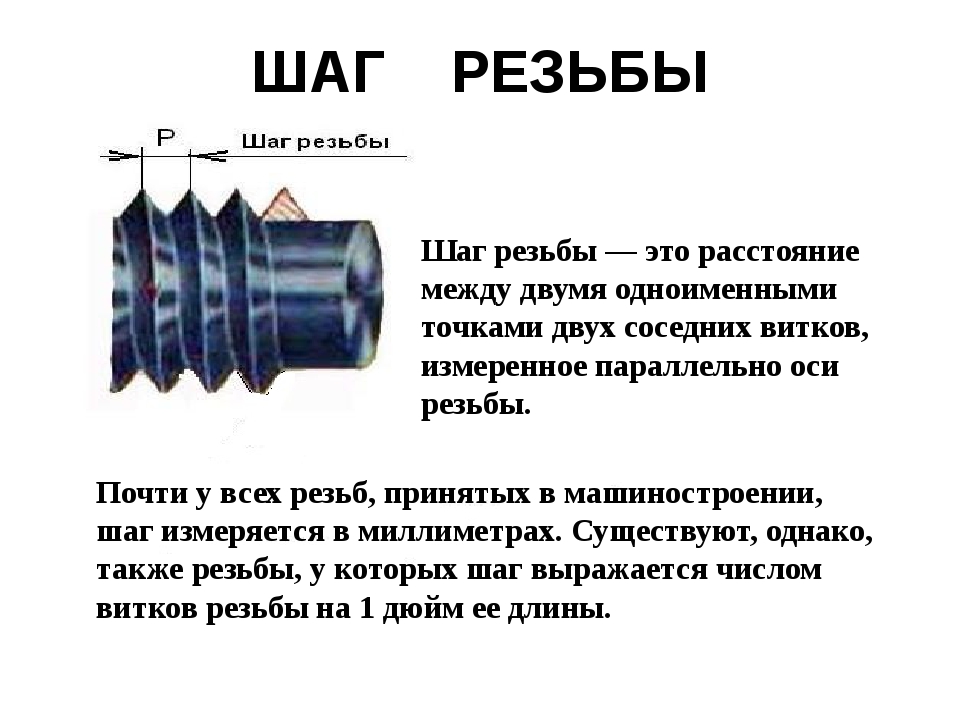

• Шаг резьбы – участок, соединяющий одинаковые точки на двух соседних витках.
• Ход резьбы – участок, который соединяет две одинаковые точки на рядом расположенных витках одного захода. Для однозаходной резьбы шаг равен ходу.

Номинальный диаметр – это условное значение, которым обозначают резьбу в справочниках и на чертежах.  Наружный диаметр равен расстоянию между вершинами выступов (для наружных резьб) или впадин (для внутренних). На чертежах он обозначается как D – для внутренней и  d – для наружной. Внутренний диаметр противоположен наружному, равен расстоянию между впадинами или вершинами для наружной и внутренней резьб соответственно.  Аналогично обозначается: D1 и d1. И последний, средний диаметр отражает расстояние между серединами высот резьбы. Обозначается как D2 и d2.

Обозначение

Маркировка метрической резьбы определяет все необходимые характеристики. Она включает:

• Заглавную букву М и, при необходимости, дополнительную. Например: МК – метрическая коническая.
• Числовое значение номинального диаметра в мм., например М22.
• Значение шага при его отличиях от стандартного. Маркируется цифровым значением в миллиметрах через знак умножения, например М18х1,5.
• Для многозаходных резьб через знак умножения добавляется количество хода, а шаг указывается в скобках с литерой Р, например М18х3(Р1)
• Для левых резьб применяется обозначение «LH» которое расположено после основной маркировки.

ГОСТы

Все требования к профилю, размерам, шагу и другим параметрам метрических резьб регулируются ГОСТ 8724-2004, ГОСТ 2470-2004, ГОСТ 9150-2002, ГОСТ 1693-2005.

Шаг для основной и мелкой резьбы

Используйте таблицу для подбора метизов без резьбомера.

Резьба	Шаг резьбы Р, мм
	Основная резьба М	Мелкая резьба М
		мелкая	мелкая 2	супермелкая
M1	0.25	(0.2)	—	—
M1.2	0.25	(0.2)	—	—
M1.4	0.3	(0. 2)	—	—
M1.6	0.35	(0.2)	—	—
M1.8	0.35	(0.2)	—	—
M2	0.4	(0.25)	—	—
M2.2	0.45	(0.25)	—	—
M2. 5	0.45	(0.35)	—	—
M3	0.5	(0.35)	—	—
M3.5	0.6	(0.35)	—	—
M4	0.7	0.5	—	—
M5	0.8	0. 5	—	—
M6	1.0	0.75	0.5	—
M8	1.25	1.0	0.75	0.5
M10	1.5	1.25	1.0	0.75
M12	1.75	1.5	1.25	1. 0
M14	2.0	1.5	1.25	1.0
M16	2.0	1.5	—	1.0
M18	2.5	2.0	1.5	1.0
M20	2.5	2.0	1.5	1.0
M22	2. 5	2.0	1.5	1.0
M24	3.0	2.0	1.5	1.0
M27	3.0	2.0	1.5	(1.0)
M30	3.5	2.0	1.5	(1.0)
M33	3.5	2. 0	1.5	—
M36	4.0	3.0	2.0	1.5
M39	4.0	3.0	2.0	1.5
M42	4.5	(4.0) 3.0	2.0	1.5
M45	4.5	(4.0) 3.0	2. 0	1.5
M48	5.0	(4.0) 3.0	2.0	1.5
M52	5.0	(4.0) 3.0	2.0	1.5
M56	5.5	4.0	3.0 (2.0)	1.5
M60	5.5	4.0	3.0 (2.0)	1. 5
M64	6.0	4.0	3.0	2.0 (1.5)
M68	6.0	4.0	3.0	2.0 (1.5)

Метрическая — основной тип крепежной резьбы, отличающийся номинальным диаметром и шагом.

Название “метрическая” указывает на то, что она измеряется в миллиметрах. Обозначается буквой “М” рядом с диаметром.

     Преимущества:

     Шаг резьбы — это расстояние между двух её выступов (витков профиля), один из важнейших параметров резьбового крепежа.

Согласно ГОСТ 8724-81 предприятиям рекомендуется производить изделия с двумя видами резьбы:

     Стоит учесть, что крупный шаг всегда имеет одно значение, тогда как мелкий может различаться даже при одинаковом диаметре стержня.

     Крупношаговый вид — рекомендуемый к применению на территории РФ.

Применяется он повсеместно и продаётся в любом строительном магазине. Мелкий же идет в ход в условиях вибрационных и динамических нагрузок — в авиа- и машиностроении, для скрепления высокоточных механизмов.

     Обозначение крупного шага в маркировке опускается согласно ГОСТ 8724-2002. Вне зависимости от того, внутренняя или наружная резьба используется в производстве метиза, обозначение её едино у гаек, болтов, винтов и штанг.
