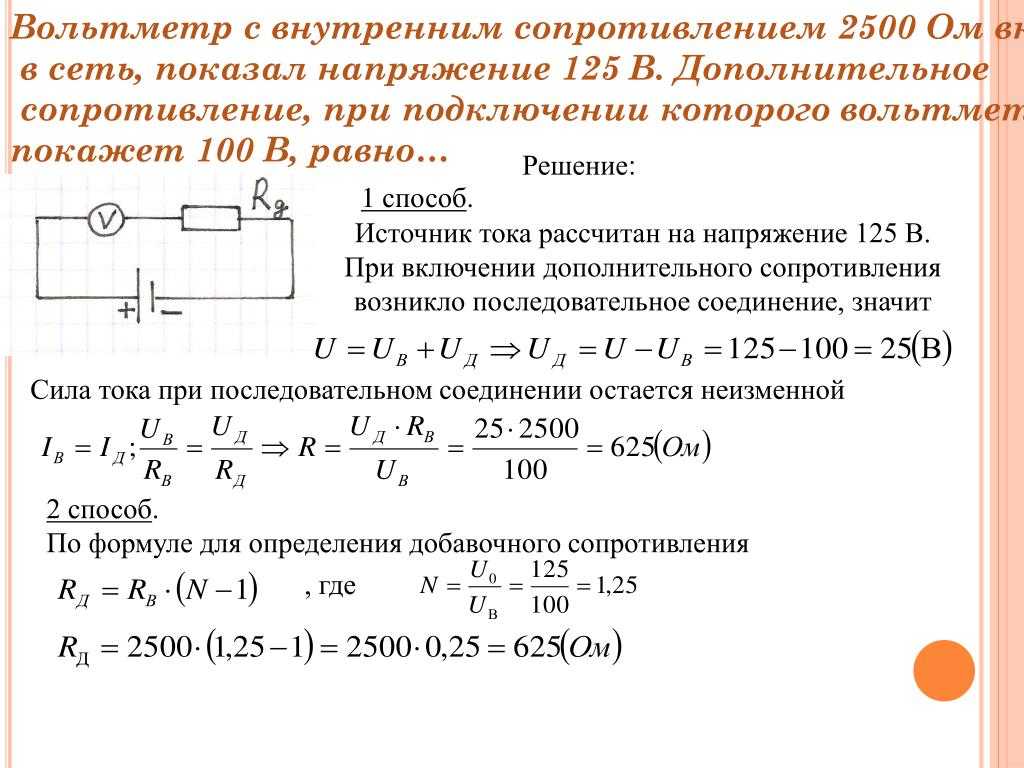

Добавочное сопротивление

Для расширения
пределов измерения вольтметром
применяется так называемое добавочное
сопротивление, которое включается
последовательно с вольтметром (рис.10).

Если, например,
необходимо измерить вольтметром в n
раз больше напряжение, то необходимо
включить последовательно вольтметру
добавочное сопротивление:

напряжение,
падающее на вольтметр; r
— общее сопротивление (r
= r_o+r_v).

Таким образом,
чтобы измерить вольтметром в n
раз большее напряжение, необходимо
взять добавочное сопротивление в (n-1)
раз большее сопротивление вольтметра.

Измерительные трансформаторы

Измерительные
трансформаторы применяются для увеличения
пределов измерения приборов переменного
тока. Различают измерительные
трансформаторы тока и измерительные
трансформаторы напряжения.

Измерительный
трансформатор тока состоит из первичной
обмотки, имеющей число витков n₁и выполненной
из толстого провода, и вторичной, имеющей
относительно большое число витков n₂.
Амперметр включается во вторичную
обмотку (рис.11).

Коэффициент
трансформации для данного трансформатора

к =

где
I₁
и I₂
— токи в первичной и вторичной обмотках;
n₁
и n₂соответственно
число витков в них.

Из этого выражения
видно, что ток, измеряемый во вторичной
обмотке, будет в к
раз меньше подводимого тока.

Измерительный
трансформатор напряжения также состоит
из первичной и вторичной обмотки.

Первичная обмотка
содержит большое число витков, а вторичная
меньше.

Вольтметр включается
во вторичную обмотку (рис.12). Коэффициент
трансформации трансформатора напряжения:

к =

Измерительный
трансформатор позволяет подобрать для
любого случая соответствующий коэффициент
трансформации. Следует отметить весьма
важное свойство измерительных
трансформаторов – безопасность при
измерении высоких напряжений.

Реостаты, потенциометры и магазины сопротивлений

Для измерения силы
тока в цепи часто применяются реостаты.
В зависимости от назначения реостаты
бывают различных видов.

В лабораторной
практике иногда применяют ламповые
реостаты, состоящие из нескольких ламп,
соединенных параллельно. Регулирование
силы тока происходит за счет включения
в цепь определенного числа ламп. Большое
применение получили реостаты со
скользящим контактом. Эти реостаты
состоят из фарфорового или шиферного
цилиндра, на который намотана проволока
(или лента), изготовленная из металла с
большим удельным сопротивлением. По
проводнику может перемещаться контакт
(ползунок) D
(рис.13), позволяющий постепенно включать
в цепь обмотку. Реостат включается в
цепь через клемму а, соединенную с
ползунком и клеммами в или C
(удобнее подключать через клемму С).

Измерительным
магазином сопротивлений называется
набор отдельных катушек сопротивлений,
снабженных переключающим устройством,
обеспечивающим возможность плавного
без разрыва цепи регулирования
сопротивления во всем диапазоне его
значений.

Рис.14

На рис.14 показаны
схемы рычажного магазина сопротивлений
и штепсельного магазина с декадами.

Прогноз добавочного сопротивления волн с помощью CFD

Заголовок

Прогноз добавочного сопротивления волн с помощью CFD

Автор

Хульсберген, Бас (Технический университет Делфта в области механики, морского судоходства и материаловедения)

Автор

Микелич, Андреа (наставник)
Аккерман, Идо (наставник)
Крепье, Пьер (наставник)

Учреждение, присуждающее ученую степень

Делфтский технологический университет

Программа

Оффшорная техника

Дата

15. 02.2019

Абстрактный

В настоящее время верфи наблюдают увеличение количества заказчиков, которые предъявляют комбинированные требования к конструкции по скорости и мореходным качествам. Это требует, чтобы верфь сделала прогноз дополнительной установленной мощности, необходимой для поддержания определенной скорости при столкновении с волнами. Дополнительная необходимая установленная мощность напрямую связана со средним дополнительным сопротивлением, которому подвергается судно при движении по волнам. Это дополнительное сопротивление известно как усредненное по времени добавочное сопротивление волн. В морской отрасли вычислительная гидродинамика (CFD) все чаще используется для прогнозирования сопротивления, поскольку она обещает более дешевые и быстрые прогнозы, чем тестирование моделей. Результат приходит без утешительной «правды» буксирующего танка. В этом исследовании применимость CFD для оценки усредненного по времени добавочного сопротивления в регулярных встречных волнах исследуется путем оценки погрешности и неопределенности решения. Для быстроходных парусных судов стандартная процедура оценки усредненного по времени добавочного сопротивления на волнении с использованием CFD еще не разработана. Поэтому второстепенной задачей исследования является установление такой процедуры. Для этого исследования прогнозы сопротивления сделаны для формы корпуса быстроходного водоизмещающего корабля (FDS). Организация Cooperative Research Ships (CRS) провела обширные исследования этой формы корпуса. Результаты их модельных испытаний используются для проверки решения. Ошибка дискретизации определяется с помощью процедуры, разработанной L.Eça и M.Hoekstra [25], которая основана на исследовании измельчения сетки. Усредненное по времени добавочное сопротивление оценивается путем моделирования судна как на спокойной воде, так и на волнении. На основе этих симуляций определяются усредненные по времени параметры спокойной воды и общее сопротивление волн. Затем рассчитывается усредненная по времени оценка добавочного сопротивления путем вычитания сопротивления спокойной воде из общего сопротивления. Сначала топология сетки оптимизируется для точного и эффективного моделирования входящих волн, а также реакции судов на них. Для определения эффективной топологии используются исследования чувствительности сетки при моделировании набегающих волн, а также при моделировании статического судна в волнах и судна, подвергающегося принудительному движению. Чтобы определить, является ли отклик судна точным, его сравнивают с решением потенциального решателя кода потока PRECAL. Сравнение показало, что точное распространение волн и точная реакция судна на волны и движения достигаются на сетках с общим числом ячеек менее 3 млн. При проверке оценена неопределенность, которая варьируется от 0,5 % до 1,3 % для усредненного по времени полного сопротивления на волнении и от 15,1 до 36,2 % для усредненного по времени сопротивления спокойной воде на сетках с общим числом ячеек от 1,3 до 6,6 М. Сравнение с результатами модельного теста показало, что в усредненной по времени оценке добавочной устойчивости присутствовала ошибка в 1,4 %. Эта ошибка меньше, чем предел неопределенности результата испытания модели. При использовании предложенного метода усредненная по времени оценка сопротивления спокойной воде не сходилась должным образом, что приводило к большой неопределенности дискретизации. Поскольку прогноз добавочного сопротивления зависит от прогноза сопротивления спокойной воде, эта неопределенность также влияет на него. Поэтому сделан вывод, что предложенный метод оценки осредненного по времени волнового добавочного сопротивления с использованием CFD еще не применим в предложенном виде. Однако с помощью предложенного метода можно точно и эффективно оценивать осредненное по времени полное сопротивление волн. Поэтому был сделан вывод, что необходимы дальнейшие исследования для устранения неопределенности, присутствующей в усредненном по времени добавочном сопротивлении из-за неопределенности, наблюдаемой в сопротивлении спокойной воде для используемых решеток.

Предмет

CFD
ReFRESCO
добавленное сопротивление
регулярные волны
2D волны
излучаемые волны
дифрагированные волны
FDS
погрешности дискретизации
проверка
валидация

Для ссылки на этот документ используйте:

http://resolver. tudelft.nl/uuid:8b4d0602-6045-437d-8167-09203f8ac6aa

Часть коллекции

Студенческие работы

Тип документа

магистерская диссертация

Права

© 2019 Бас Хюльсберген

Файлы

Close viewer

Добавлено сопротивление на волнах с учетом радиуса вращения яхты (расчет) – Navalapp

Добавлено сопротивление на волнах

Яхта, которая сталкивается с волнами во время плавания, снижает свою скорость. Другими словами, волны создают дополнительное сопротивление или сопротивление, препятствующее движению лодки вперед. Это сопротивление известно как добавочное сопротивление волн.

Двумя основными механизмами, с помощью которых создается это дополнительное сопротивление, являются:

• создание дополнительных волн лодкой при ее качке и качке;
• дополнительное индуктивное сопротивление, создаваемое на конце киля, руля и корпуса при крене лодки.

Испытания показали, что дополнительное индуктивное сопротивление из-за качения, вероятно, не очень велико по сравнению с первым механизмом. Поэтому обычно рассматривается только создание волн.

Когда судно вздымается и качается на волнах, возникают дополнительные волны, которые распространяются во всех направлениях от судна. Эти волны накладываются на волновую систему волнообразующего сопротивления. Для создания этих дополнительных волн требуется энергия, которую можно получить только из энергии, выделяемой парусами, что уменьшает энергию, доступную для поддержания/увеличения скорости лодки.

Характеристики встречающихся морских волн (часто моделируемые с помощью математического инструмента, называемого спектральной плотностью волн), а также геометрические характеристики и распределение массы лодки (часто моделируемые с помощью математической единицы, называемой оператором амплитуды отклика, RAO) играют фундаментальную роль в добавленное сопротивление на волнах.

Как это работает?

The calculation requires L _WL , T _c , B _WL , ∇ _c , C _P , the yacht’s radius of gyration, K _yy , а также значительную высоту волны H _1/3 и модальный период спектра моря T ₀ .

Состояние моря моделируется либо Bretschneider (открытое море) или JONSWAP (ограниченная выборка), учитывая, что яхта плывет на большой глубине. Также может быть предоставлено пользовательское значение плотности воды (по умолчанию 1026 кг/м3).

Результаты рассчитываются для всех комбинаций:

• Числа Фруда 0,20, 0,25, 0,30, 0,35, 0,40 и 0,45;
• Угол падения волны, μ , 100, 120, 140, 160 и 180 градусов;
• Радиусы вращения , K _yy , 0,20, 0,25, 0,30 умножить на L _WL , а также заданный радиус вращения;
• Отношение длины волны к длине судна, λ / L _WL , начиная с 0,5, 0,6 до 4,0

• Спектральная плотность волн (расчет).
• Добавлено сопротивление в волнах: оператор амплитуды отклика (расчет).
• Добавлено сопротивление на волнах яхты (расчет).
• Что такое гидродинамическое сопротивление и почему оно имеет значение.
• Прогноз состояния моря и волнения.
• Поверхностные волны.
• Знакомство с корпусом.
