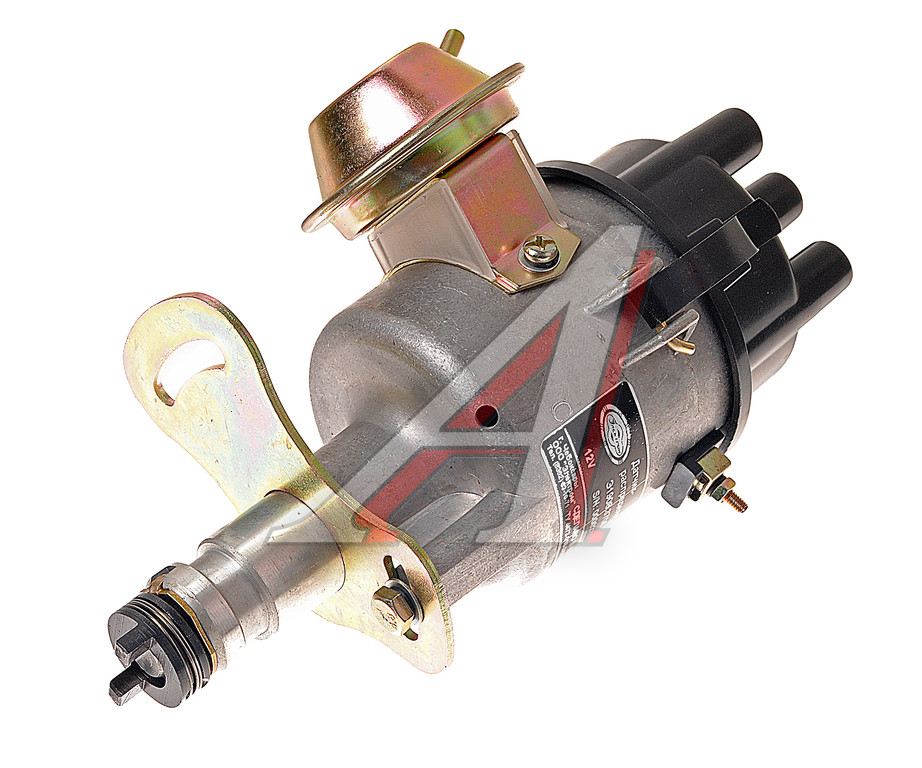

Распределитель зажигания (трамблер) УАЗ, Волга (бесконтактный)

Артикул: 3312.3706

На многих автомобилях УАЗ установлены бесконтактные системы зажигания, применение которых повышает топливную экономичность двигателя, уменьшает нагарообразование и токсичность отработавших газов, а также облегчает запуск двигателя зимой. Бесконтактные системы зажигания обладают повышенной надежностью и стабильностью в работе, значительно реже требуют технического обслуживания, так как, вследствие отсутствия подвижных контактов прерывателя, отпадает необходимость в периодической их очистке и регулировке зазора между ними.

Бесконтактные системы зажигания а/м УАЗ содержат датчик-распределитель 33.3706 (19.3706), коммутатор 13.3734, катушку зажигания Б116, добавочный резистор 14.3729, аварийный вибратор 5102.3747.

Общие
Производитель	Россия
Артикул производителя	3312. 3706
Страна производства	Россия
Гарантия производителя	6 месяцев
Тип	Трамблер

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.

Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой».
Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.

Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.

Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»

Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.

Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.

При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.

«Почта России»

Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.
Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.

Самовывоз

Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

  Написать отзыв

Бесконтактная система зажигания УАЗ-3151

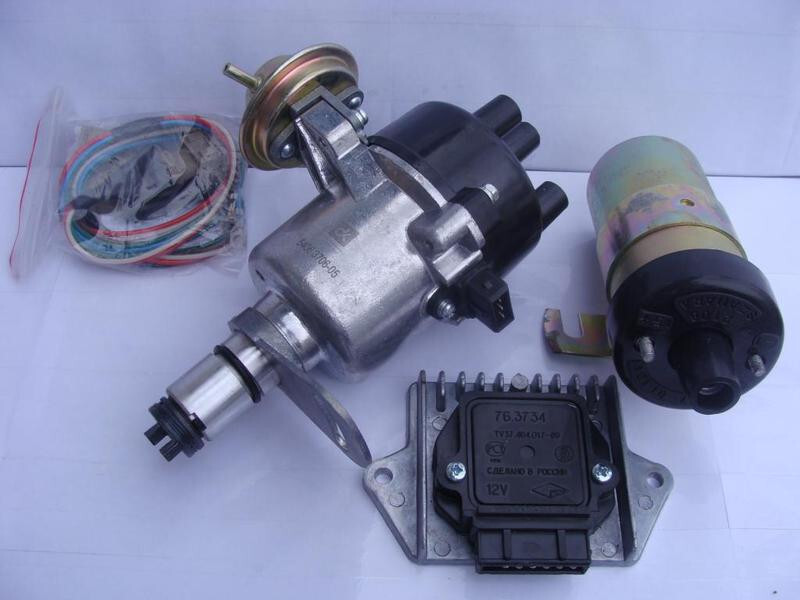

Бесконтактная система зажигания (рис. 1) включает в себя приборы:

– датчик-распределитель;

• – транзисторный коммутатор;
• — катушка зажигания;
• – добавочное сопротивление;
• – аварийный вибратор;
• – свечи зажигания.

Рис. 1. Схема бесконтактной системы зажигания

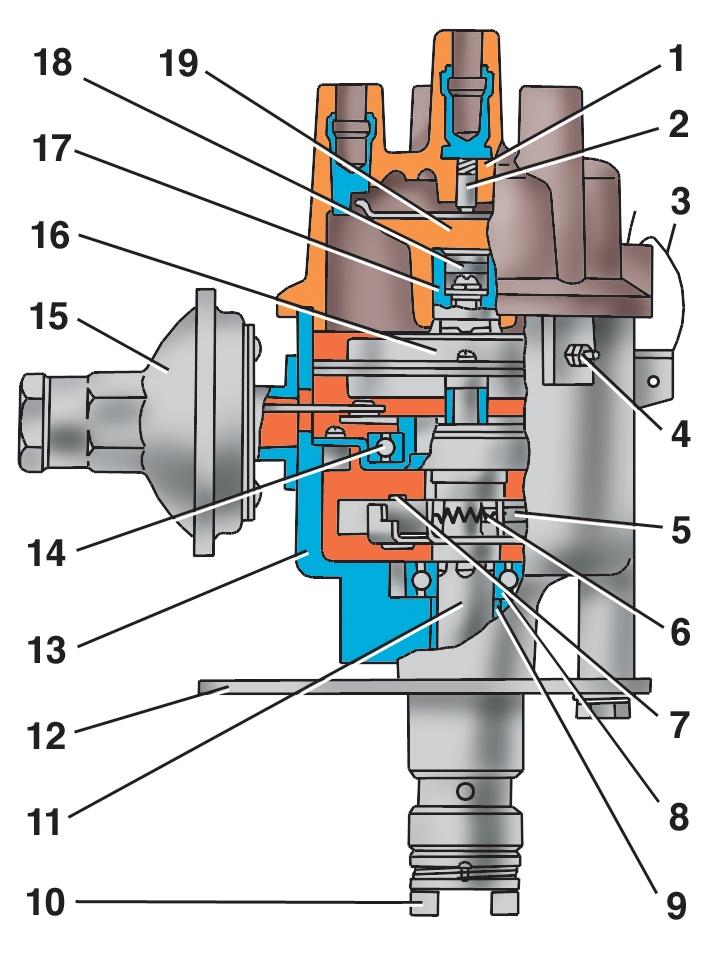

Устройство датчика-распределителя показано на рис. 2.

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора.

Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.

В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.

Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика.

Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Катушка зажигания (рис. 3)

Сопротивление обмоток при температуре (25±10) °С, Ом:

• первичной…..0,43
• вторичной…..13 000–13 400

Развиваемое вторичное напряжение максимальное, В…..30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

• – вывод К – для соединения с выводом К добавочного сопротивления;
• – немаркированный вывод – с выводом К3 коммутатора.

Добавочное сопротивление (рис. 3)

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Транзисторный коммутатор (рис. 3, 4)

Рис. 4. Схема электpическая пpинципиальная тpанзистоpного коммутатоpа

Коммутатор состоит из корпуса и платы с радиоэлементами.

Выводы коммутатора предназначены:

• – вывод Д – для соединения с низковольтным выводом датчика-распределителя;
• – вывод КЗ – для соединения с выводом катушки зажигания;
• – вывод «+» – для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Аварийный вибратор (рис. 1)

Состоит из корпуса и платы, на которой смонтированы все узлы вибратора. Имеет один вывод.

Включение его в работу допускается только в случае выхода из строя транзисторного коммутатора или катушки статора датчика.

Техническое обслуживание

Через 8 000 км

Проверьте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов.

Через 16 000 км

Проверьте датчик-распределитель зажигания: осмотрите бегунок, крышку распределителя и в случае их загрязнения протрите х/б тканью, смоченной в чистом бензине.

Смажьте из капельницы (4–5 капель) втулку ротора (предварительно снимите бегунок и фильц под ним).

Через 50 000 км

Тщательно промойте чистым бензином шарикоподшипник опоры статора, заложите в него смазку Литол–24 не более 2/3 свободного объема подшипника (предварительно снимите крышку, бегунок, ротор и опору статора).

Для предотвращения поверхностного перекрытия и прогара крышки датчика-распределителя следите за тем, чтобы высоковольтные провода с наконечниками были досланы в гнезда крышки до упора.

Нельзя включать зажигание при наличии влаги на крышке. Следите за чистотой пластмассовых деталей (крышка, бегунок, низковольтный вывод и т. д.).

Порядок установки момента зажигания

• 1. Установите поршень первого цилиндра в верхней мертвой точке такта сжатия в первом цилиндре до совпадения отверстия МЗ (5° до ВМТ) на шкиве коленчатого вала со штифтом на крышке распределительных шестерен.
• 2. Снимите с датчика-распределителя пластмассовую крышку.

Убедитесь, что электрод бегунка установился против вывода на крышке датчика-распределителя, помеченного цифрой «1» (вывод для провода зажигания свечи первого цилиндра двигателя).

• 3. Затяните болтом со вставленным в него указателем пластину октан-корректора датчика-распределителя к корпусу привода так, чтобы указатель совпал со средним делением шкалы октан-корректора.

• 4. Ослабьте болт крепления пластины октан-корректора к корпусу датчика-распределителя.
• 5. Придерживая пальцем бегунок против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения в одну линию красной метки на роторе и острия лепестка на статоре.

Закрепите болтом пластину октан-корректора на корпусе датчика-распределителя.

• 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1–2–4–3, считая против часовой стрелки.

После каждой установки зажигания проверяйте точность установки момента зажигания, прослушивая работу двигателя при движении автомобиля.

Для этого прогрейте двигатель до температуры 80°С и, двигаясь на прямой передаче по ровной дороге со скоростью 40 км/ч, дайте автомобилю разгон, резко нажав на педаль привода дроссельной заслонки.

Если при этом будет наблюдаться незначительная кратковременная детонация до скорости 55–60 км/ч, то установка момента зажигания сделана правильно.

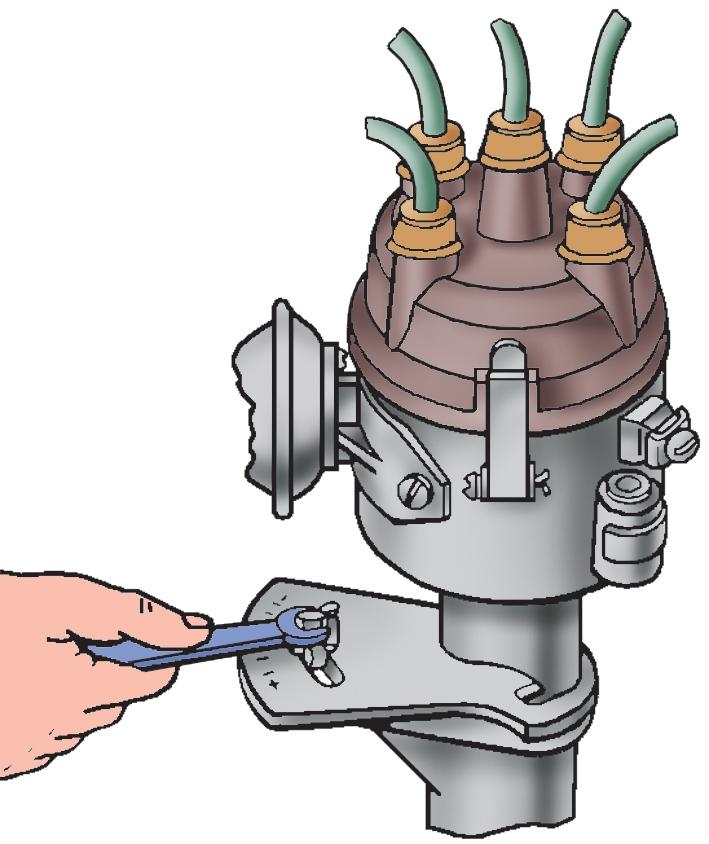

При сильной детонации поверните корпус датчика-распределителя (рис. 5) по шкале октан-корректора на 0,5–1,0 деление против часовой стрелки.

Каждое деление шкалы соответствует изменению момента зажигания на 4°, считая по коленчатому валу.

При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.
