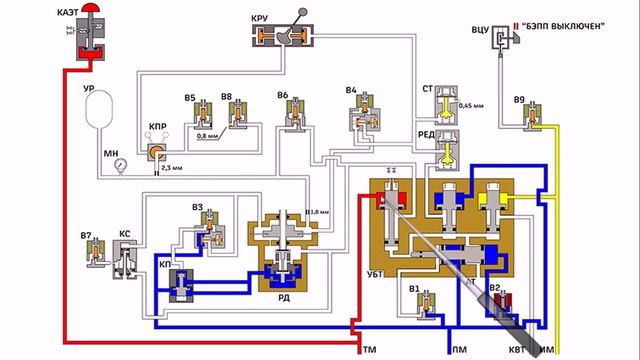

Работа крана машиниста с дистанционным управлением № 130.

Для
включения крана машиниста в кабине
управления необходимо включить
автоматический выключатель SF47
находящийся в блоке автоматов возле
кресла пом.машиниста, вставить съёмную
рукоятку блокировки тормозов SQ1
в гнездо на пульте машиниста и повернуть
её в 1 положение. При этом на блоке А13
получает питание клапан В1 и подает
сжатый воздух из питательной магистрали
к клапану включения блокировки тормозов.
Переключив клапан, сжатый воздух подходит
к клапанам блокировки тормозов открывая
их..

Для
зарядки тормозной магистрали локомотива
и поезда необходимо перевести контроллер
крана машиниста в положение 1 (отпуск
тормозов и зарядка ТМ). При этом на блоке
А13 получают питание вентиля В3,В4,В5.
Сжатый воздух из питательной магистрали
через открытый клапан блокировки
тормозов поступает к редуктору, где
понижается до зарядного давления ТМ.
Далее через открытый клапан В4 заполняет
полость над манжетой в реле давления и
через дроссельное отверстие заполняет
уравнительный резервуар. Манжета в реле
давления прогибается вниз, закрывает
атмосферное отверстие и открывает
клапан питания ТМ. Сжатый воздух из
питательной магистрали через вентиль
В3 поступает к питательному клапану,
открывает его, и воздух из питательной
магистрали через питательный клапан,
реле давления поступает в тормозную
магистраль. Вторым путем воздух из
питательной магистрали через вентиль
В3, обратный клапан 3 поступает также в
полость над манжетой в реле давления,
усиливая давление воздуха на манжету.
Вентиль В5 получив питание закрывает
атмосферное отверстие и прекращает
выпуск воздуха над манжетой реле
давления. Происходит зарядка тормозной
магистрали и отпуск тормозов.

После
зарядки тормозов ручка контроллера
крана переводится во второе (поездное)
положение. При этом получают питание
вентиля В4 и В5. Вентиль В5 оставляет
закрытым атмосферное отверстие. Сжатый
воздух из питательной магистрали через
блокировку тормозов, редуктор,
отрегулированный на зарядное давление
в ТМ, через вентиль В4, поступает в
полость над манжетой реле давления и в
уравнительный резервуар, поддерживая
зарядное давление в УР и полости над
манжетой. При понижении давления в
тормозной магистрали вследствии
естественных утечек происходит понижение
давления в полости под манжетой, манжета
прогибается вниз и открывает клапан
питания ТМ. Воздух из питательной
магистрали через питательный клапан,
сжимая пружину, по каналу подходит к
клапану питания ТМ и далее в полость
под манжетой реле давления и далее в
тормозную магистраль. Пополнение
тормозной магистрали происходит до
того момента, пока давление под манжетой
не сравняется с давлением над манжетой.
Так происходит пополнение утечек воздуха
из тормозной магистрали при нахождении
контроллера крана машиниста во втором
положении.

При
переводе ручки контроллера крана
машиниста в 3 положение (перекрыша без
питания ТМ). В этом положении вентиль
В5 оставляет закрытым атмосферное
отверстие и получает питание вентиль
В6. Питание полости над манжетой в реле
давления прекращается так как вентиль
В4 потерял питание. Через обратный клапан
3, вентиль В6 уравнительный резервуар и
полость над манжетой реле давления
соединяются с тормозной магистралью.

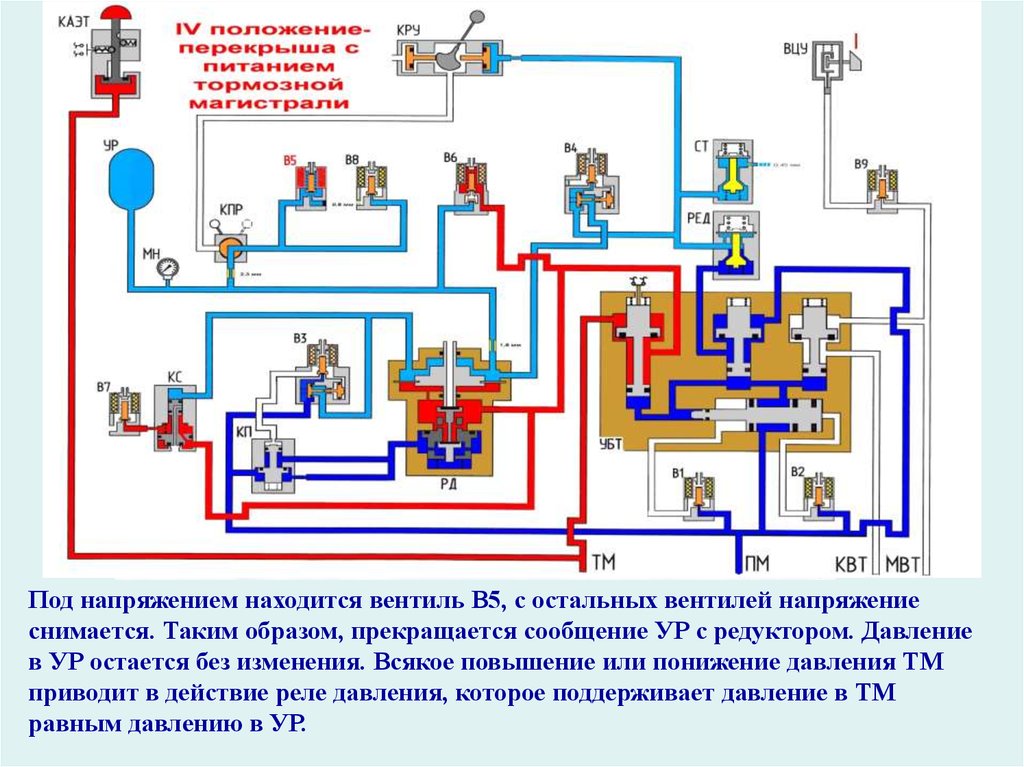

При переводе ручки контроллера крана
машиниста в 4 положение (перекрыша с
питанием ТМ). В этом положении остается
под питанием вентиль В5. Вентиль В4 теряет
питание и воздух от редуктора не поступает
в полость над манжетой в реле давления.
Поддержание давления в полости над
манжетой и в уравнительном резервуаре
зависит от плотности УР. Поддержание
давления в ТМ происходит также, как и
во втором положении.

При
переводе ручки контроллера крана
машиниста в 5А положение (торможение
замедленным темпом), получает питание
вентиль В8, вентиль В5 остается под
питанием. При этом воздух из полости
над манжетой реле давления и из
уравнительного резервуара выходит в
атмосферу через калибровочное отверстие
в вентиле В8. Манжета в реле давления
поднимается вверх за счет давления под
манжетой, и открывает атмосферное
отверстие. Воздух из тормозной магистрали
и полости под манжетой в реле давления
выходит в атмосферу, тем самым обеспечивая
разрядку ТМ темпом медленной разрядки.

При
переводе ручки контроллера крана
машиниста в 5 положение (служебное
торможение) теряет питание вентиль В5,
и соединяет полость над манжетой в реле
давления с атмосферой. При этом воздух
из полости над манжетой реле давления
и из уравнительного резервуара выходит
в атмосферу через отверстие в вентиле
В5. Манжета в реле давления поднимается
вверх за счет давления под манжетой, и
открывает атмосферное отверстие. Воздух
из тормозной магистрали и полости под
манжетой в реле давления выходит в
атмосферу, тем самым обеспечивая разрядку
ТМ темпом служебной разрядки.

При
переводе ручки контроллера крана
машиниста в 6 положение (экстренное
торможение) Вентиль В5 теряет питание
и получает питание вентиль В7. Воздух
из полости над срывным клапаном выходит
в атмосферу через вентиль В7. Давление
воздуха под срывным клапаном преодолевает
воздействие пружины и поднимает срывной
клапан, открывая отверстие диаметром
25 мм.. Воздух из тормозной магистрали
начинает выходить в атмосферу. Из полости
над манжетой в реле давления и из
уравнительного резервуара так же
начинает выходить в атмосферу через
открывшееся в атмосферное отверстие в
срывном клапане. Происходит разрядка
тормозной магистрали темпом экстренного
торможения.
